Haben Sie sich jemals gefragt, wie sich Baumaschinen so reibungslos und präzise bewegen können? Oder wie Fabrikmaschinen ihre Geschwindigkeit so genau steuern können? Die Antwort liegt oft in einer kleinen, aber feinen Komponente namens hydraulischer Drosselklappe.
In diesem Ratgeber erklären wir Ihnen in einfachen Worten alles, was Sie über hydraulische Drosselventile wissen müssen. Egal, ob Sie Student, Wartungsarbeiter oder einfach nur neugierig sind, wie die Dinge funktionieren, dieser Artikel hilft Ihnen, diese wichtigen Geräte zu verstehen.
Was ist ein hydraulisches Drosselventil?
Ein hydraulisches Drosselventil ist wie ein Wasserhahn für hydraulische Systeme. So wie Sie den Griff eines Wasserhahns drehen, um zu steuern, wie schnell Wasser ausfließt, steuert ein Drosselventil, wie schnell Hydraulikflüssigkeit durch ein System fließt.
Einfache Analogie:Stellen Sie sich das so vor: Wenn Sie einen Gartenschlauch zusammendrücken, kommt weniger Wasser heraus und es fließt langsamer. Ein hydraulisches Drosselventil funktioniert ähnlich – es erzeugt eine kleinere Öffnung, durch die die Flüssigkeit strömen muss, was den Durchfluss verlangsamt.
Warum sind sie wichtig?
Hydraulische Drosselventile sind von entscheidender Bedeutung, weil sie:
- Steuern Sie die Geschwindigkeit von Hydraulikzylindern und -motoren
- Sorgen Sie dafür, dass sich Maschinen reibungslos statt ruckartig bewegen
- Helfen Sie den Bedienern, präzise zu arbeiten
- Schützen Sie die Ausrüstung, indem Sie plötzliche Bewegungen verhindern
Wie funktioniert ein hydraulisches Drosselventil?
Die Wissenschaft hinter Drosselklappen ist eigentlich ziemlich einfach. Dabei kommt es auf einen Grundgedanken an: Je kleiner die Öffnung, desto langsamer der Durchfluss.
Folgendes passiert im Ventil:
- Hydraulikflüssigkeit gelangt unter Druck in das Ventil
- Die Flüssigkeit muss durch eine kleine Öffnung (eine so genannte Öffnung) strömen.
- Die Größe dieser Öffnung kann durch Drehen eines Griffs oder einer Schraube angepasst werden
- Kleinere Öffnung = langsamerer Durchfluss = langsamere Maschinenbewegung
- Größere Öffnung = schnellerer Durchfluss = schnellere Maschinenbewegung
Die einfache Mathematik dahinter
Keine Sorge – wir werden hier nicht zu technisch werden! Es ist jedoch hilfreich zu wissen, dass die Durchflussrate im Wesentlichen von drei Faktoren abhängt:
Größe der Öffnung(größer = mehr Durchfluss)
Druckunterschiedüber das Ventil (mehr Druck = mehr Durchfluss)
Art der Flüssigkeitverwendet wird
Ingenieure verwenden spezielle Formeln, um genaue Durchflussmengen zu berechnen, aber das Grundprinzip ist leicht zu verstehen.
Arten von hydraulischen Drosselventilen
So wie es in Ihrem Zuhause verschiedene Arten von Wasserhähnen gibt, gibt es auch verschiedene Arten von Drosselventilen. Jedes ist für bestimmte Aufgaben konzipiert.
1. Nadeldrosselventil
2. Exzentrisches Drosselventil
3. Axiales Dreiecknutventil

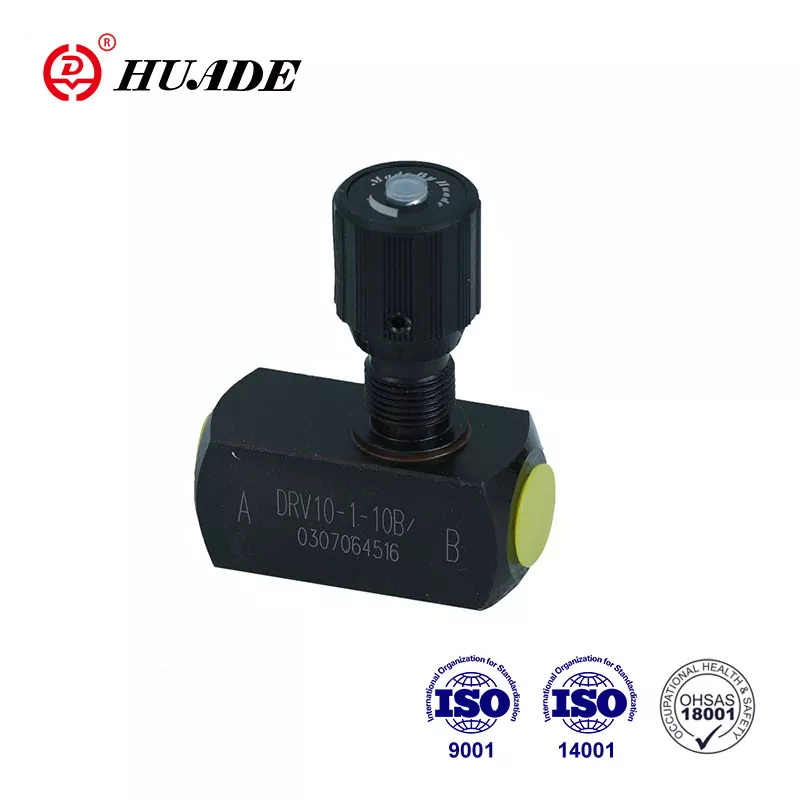

4. Drosselrückschlagventil
Spezialtypen für den harten Einsatz
Druckkompensierte Ventile:Diese passen sich automatisch an, wenn sich der Systemdruck ändert, und sorgen so für einen konstanten Durchfluss.
Temperaturkompensierte Ventile:Diese passen sich Temperaturänderungen an, die sich auf die Flüssigkeitsdicke auswirken.
Wo werden hydraulische Drosselventile eingesetzt?
Sie finden diese Ventile an vielen Orten, wahrscheinlich häufiger, als Sie denken:
Baumaschinen
- Bagger: Steuern Sie, wie schnell sich der Arm auf und ab bewegt
- Bulldozer: Verwalten Sie die Bewegungsgeschwindigkeit der Schilde
- Kräne: Sorgen für reibungsloses Heben und Senken
Fabrikmaschinen
- Montagelinien: Förderbandgeschwindigkeiten steuern
- Pressen: Verwalten Sie, wie schnell Teile zusammengepresst werden
- Werkzeugmaschinen: Steuern Sie die Schnitt- und Bohrgeschwindigkeit
Andere Anwendungen
- Kraftwerke: Dampf- und Gasfluss steuern
- Ölraffinerien: Verwalten Sie die Erdöldurchflussraten
- HVAC-Systeme: Steuern Sie den Wasserfluss zum Heizen und Kühlen
- Prüfgeräte: Bieten eine präzise Kontrolle für Materialprüfungen
So wählen Sie das richtige Drosselventil aus
Die Wahl der richtigen Drosselklappe ist wie die Wahl des richtigen Werkzeugs für eine Aufgabe. Hier sind die wichtigsten Dinge, die Sie beachten sollten:
1. Anforderungen an die Durchflussmenge
- Geringer Durchfluss: Wählen Sie Nadelventile
- Hoher Durchfluss: Wählen Sie Absperrklappen oder Exzenterventile
2. Betriebsdruck
- Niedriger Druck: Die meisten Ventiltypen funktionieren einwandfrei
- Hochdruck: Wählen Sie axiale Dreiecksnutventile
3. Art der Ladung
- Konstante Belastung: Einfache Drosselventile funktionieren gut
- Wechselnde Lasten: Erwägen Sie druckkompensierte Ventile
4. Installationsraum
- Enge Platzverhältnisse: Wählen Sie kompakte Designs
- Viel Platz: Jeder Typ kann arbeiten
5. Wartungsanforderungen
- Einfache Wartung: Wählen Sie Absperrklappen
- Komplexe Systeme: Möglicherweise sind spezielle Typen erforderlich
Wartung und Fehlerbehebung
Wie jedes mechanische Gerät müssen Drosselklappen regelmäßig gewartet werden, damit sie ordnungsgemäß funktionieren.
Regelmäßige Wartungstipps
Halten Sie es sauber
- Verwenden Sie saubere Hydraulikflüssigkeit
- Tauschen Sie die Filter regelmäßig aus
- Spülen Sie das System regelmäßig
Auf Verschleiß prüfen
- Überprüfen Sie Dichtungen und O-Ringe
- Suchen Sie nach Kratzern an den Ventilteilen
- Ersetzen Sie verschlissene Komponenten, bevor sie ausfallen
Vermeiden Sie Probleme
- Bewahren Sie die Einstellgriffe sicher auf
- Ventile vor Schmutz und Feuchtigkeit schützen
- Befolgen Sie die Empfehlungen des Herstellers
Häufige Probleme und Lösungen
| Problem | Was Sie bemerken werden | Wahrscheinliche Ursache | Was zu tun |
|---|---|---|---|
| Inkonsistente Geschwindigkeit | Maschine bewegt sich ungleichmäßig | Verschmutztes Ventil oder verstopfter Filter | System reinigen, Filter austauschen |
| Auslaufendes Öl | Flüssigkeitspfützen unter dem Ventil | Abgenutzte Dichtungen | Ersetzen Sie Dichtungen und Dichtungen |
| Ventil passt sich nicht an | Griff lässt sich nicht drehen | Verschmutzung oder Korrosion | Ventil reinigen, auf Beschädigung prüfen |
| Seltsame Geräusche | Pfeif- oder Schleifgeräusche | Kavitation oder verschlissene Teile | Druck prüfen, verschlissene Teile austauschen |
| Überhitzung | System wird zu heiß | Falsche Flüssigkeit oder schlechte Kühlung | Richtige Flüssigkeit verwenden, Kühlung verbessern |
Hydrauliksymbole verstehen
Ingenieure verwenden spezielle Symbole, um Drosselklappen in Hydraulikplänen darzustellen. Diese Symbole sind weltweit standardisiert, sodass sie jeder verstehen kann.
Grundlegendes Drosselklappensymbol:Sieht aus wie ein Dreieck mit einem Pfeil darin
Einstellbarer Gashebel:Hat einen Pfeil, der anzeigt, dass es angepasst werden kann
Drosselrückschlagventil:Kombiniert Drossel- und Rückschlagventilsymbole
Diese Symbole helfen Technikern und Ingenieuren, klar über hydraulische Systeme zu kommunizieren.
Vor- und Nachteile
Wie alles in der Technik haben Drosselklappen Vor- und Nachteile.
Vorteile
- Einfaches Design – weniger Teile, die kaputt gehen können
- Präzise Steuerung – sehr genaue Geschwindigkeitsregelung
- Kostengünstig – relativ günstig
- Leicht verständlich – unkomplizierte Bedienung
- Zuverlässig – bewährte Technologie, die funktioniert
Nachteile
- Energieverlust – erzeugt Wärme durch Einschränkung des Durchflusses
- Kann verstopfen – kleine Öffnungen fangen Schmutz ein
- Beschränkt auf einfache Steuerung – nicht für komplexe Automatisierung geeignet
- Empfindlich gegenüber der Sauberkeit der Flüssigkeit – verschmutzte Flüssigkeit verursacht Probleme
Tipps für eine bessere Leistung
So holen Sie das Beste aus Ihren hydraulischen Drosselventilen heraus:
- Verwenden Sie saubere Flüssigkeit – das ist die wichtigste Regel
- Ventile richtig dimensionieren – Verwenden Sie kein zu großes oder zu kleines Ventil
- Installieren Sie Bypassfilter – eine zusätzliche Filterung hilft, Probleme zu vermeiden
- Systemtemperatur überwachen – Heiße Flüssigkeit kann Dichtungen beschädigen
- Bewahren Sie Anpassungsaufzeichnungen auf – Notieren Sie die Einstellungen für verschiedene Vorgänge
- Schulungspersonal – Stellen Sie sicher, dass die Mitarbeiter wissen, wie sie die Ausrüstung richtig verwenden
Zukunft hydraulischer Drosselventile
Die Technik wird immer besser und auch die Drosselklappen werden besser:
Intelligente Ventilemit elektronischer Steuerung
Bessere Materialiendie länger halten
Integration mit Computernzur automatischen Steuerung
Verbesserte Effizienzum Energieverschwendung zu reduzieren
Das Grundprinzip der Durchflussregelung wird jedoch in hydraulischen Systemen immer wichtig sein.
Abschluss
Hydraulische Drosselventile mögen wie einfache Geräte erscheinen, aber sie spielen eine entscheidende Rolle für das reibungslose Funktionieren unserer modernen Welt. Vom Bagger, der Ihr Fundament aushebt, bis hin zur Fabrikmaschine, die Ihr Auto herstellt, helfen diese Ventile dabei, Bewegungen präzise und zuverlässig zu steuern.
Zu verstehen, wie sie funktionieren, wo sie verwendet werden und wie sie gewartet werden, kann Ihnen dabei helfen:
- Treffen Sie bessere Entscheidungen bei der Auswahl der Ausrüstung
- Beheben Sie Probleme effektiver
- Schätzen Sie die Technik, die hinter Alltagsmaschinen steckt
- Kommunizieren Sie besser mit Technikern und Ingenieuren
Egal, ob Sie gerade erst anfangen, etwas über Hydraulik zu lernen oder Ihr Wissen vertiefen möchten, denken Sie daran, dass Drosselventile grundlegende Bausteine von Fluidtechniksystemen sind. Wenn Sie die Grundlagen beherrschen, sind Sie auf dem besten Weg, komplexere hydraulische Konzepte zu verstehen.
Wenn Sie das nächste Mal ein Baugerät sehen, das reibungslos funktioniert, oder eine Fabrikmaschine, die präzise arbeitet, werden Sie wissen, dass irgendwo in diesem System ein hydraulisches Drosselventil leise seine Arbeit verrichtet – es steuert den Durchfluss, regelt die Geschwindigkeit und macht all das möglich.
Benötigen Sie Hilfe bei der Auswahl der richtigen Drosselklappe für Ihre Anwendung? Erwägen Sie die Konsultation eines Hydrauliksystemingenieurs, der Ihre spezifischen Anforderungen analysieren und die beste Lösung für Ihre Anforderungen empfehlen kann.
