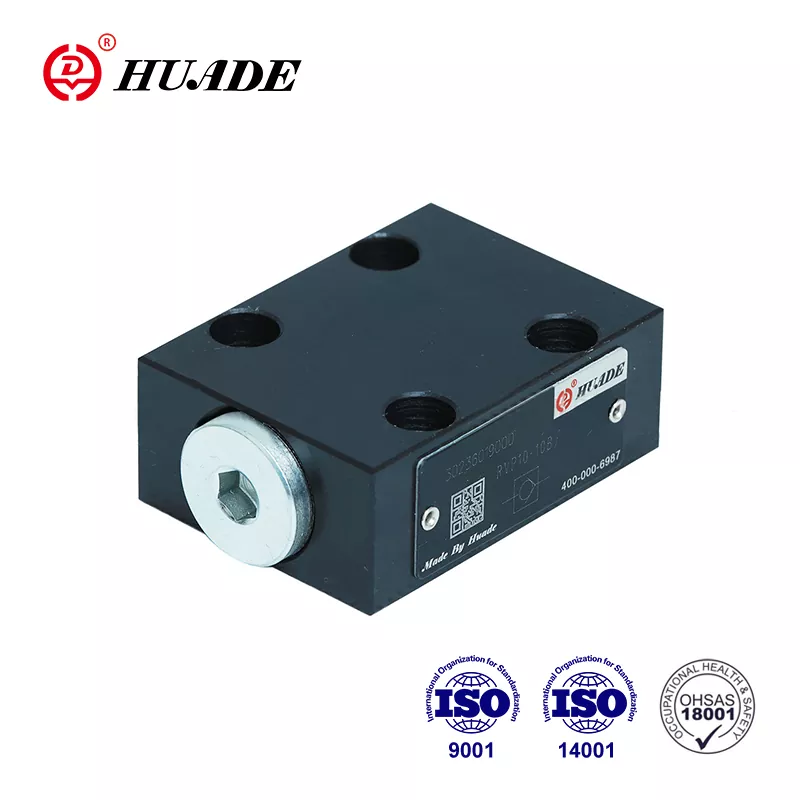

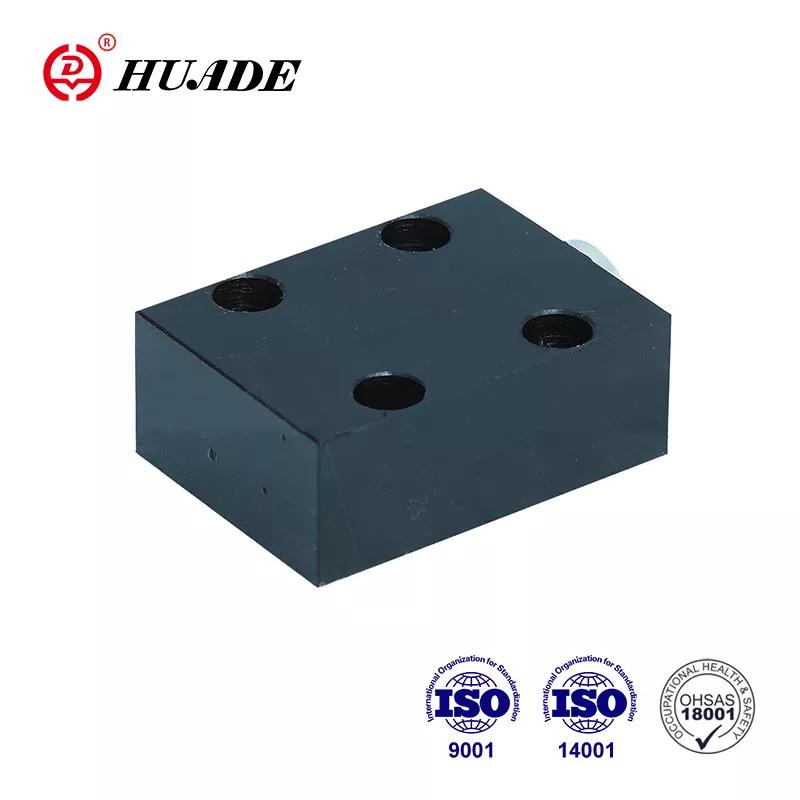

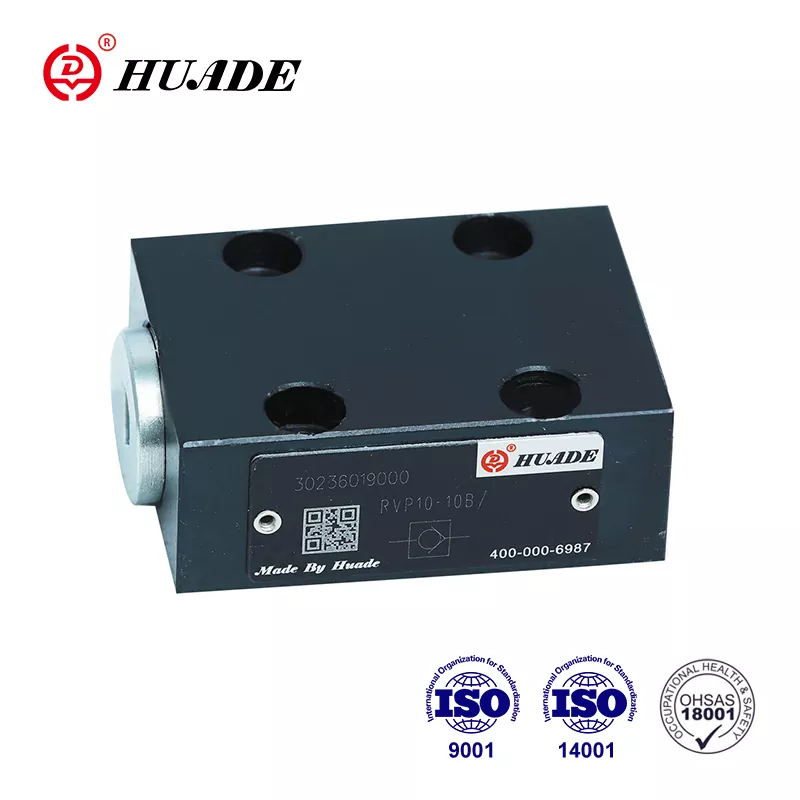

Rückschlagventil RVP 12

Im Rahmen der strategischen Zusammenarbeit zwischen der chinesischen und der deutschen Regierung im Jahr 1979 hat Huade Spitzentechnologie von Rexroth integriert. Das Huade®-Rückschlagventil RVP 12 ist mit dem RVP 12 von Rexroth kompatibel. Die Ware von Huade entspricht den internationalen Standards ISO9001, ISO14001 und OH SAS18001. Das Werk legt großen Wert auf die Qualität und verfügt über ein gutes Inspektionssystem, um die hervorragende Qualität aller Rückschlagventile RVP 12 sicherzustellen, bevor sie das Werk verlassen. Die Produkte von Huade können in großem Umfang in der Militärindustrie und anderen Bereichen in China eingesetzt werden. Dies ist eine zuverlässige Marke in China.

Produktparameter des Rückschlagventils RVP 12

Produkteigenschaften und Anwendung des Rückschlagventils RVP 12

Merkmale:

▶ Anschlussplatte

▶ Leckagefreier Verschluss in eine Richtung

Anwendung:

Das Rückschlagventil RVP 12 wird hauptsächlich am Ausgang der Pumpe als Rückschlagventil und Bypassventil eingesetzt.

Produktionsdetails des Rückschlagventils RVP 12

Das Rückschlagventil RVP 12 ist eine Sitzventilkonstruktion mit geringem Druckverlust. Das Strukturdiagramm ist wie unten dargestellt. Es hat die Aufgabe, vorzugsweise einen Durchfluss in einer Richtung leckagefrei zu verschließen und einen freien Durchfluss in die entgegengesetzte Richtung zu ermöglichen. Es besteht im Wesentlichen aus dem Gehäuse (1), dem Teller (2), der Druckfeder (3) und dem Federsitz (4). ). Der Hub des an seinem Außendurchmesser geführten Tellers (2) wird durch einen mechanischen Anschlag begrenzt. Die eingebaute Druckfeder (3) unterstützt die Schließbewegung. Darüber hinaus hält die Druckfeder (3) den Ventilkegel (2) auch dann in der geschlossenen Position, wenn kein Durchfluss durch das Ventil erfolgt.

Symbol

Strukturdiagramm

①Gehäuse ②Teller ③Feder ④Federsitz

Hinweis zum Rückschlagventil RVP 12

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4. Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
