Für alle DC Check-Q-Meter-Ventile gilt eine Garantie von einem Jahr. Während der Garantiezeit ist die Reparatur kostenlos. Die Fabrik hat mehr als 750 modernste Produktionsanlagen eingeführt, um die Produktqualität sicherzustellen. Huad® Check-Q-Meter-Ventile entsprechen den internationalen Standards. Die Qualität ist vergleichbar mit erstklassigen Marken wie Rexroth. Die Fabrik hat die drei wichtigsten nationalen Systemzertifizierungen für Qualitäts-, Umwelt- und Arbeitsschutzmanagement bestanden. Huade Hydraulic ist führend in der chinesischen Hydraulikindustrie und arbeitet mit vielen großen Staatsunternehmen in China zusammen.
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|||||
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|||||
|
Viskositätsbereich (mm²/s) |
10~800 |
|||||
|
Größe |
6 |
10 |
15 |
20 |
25 |
30 |
|
Betriebsdruck: Anschlüsse A und B (MPa) |
bis 31.5 |
|||||
|
Öffnungsdruck (MPa) |
bis 0,05 |
|||||
|
Durchfluss, max. (l/min) |
45 |
110 |
230 |
330 |
||
|
Grad der Flüssigkeitsverunreinigung (㎛) |
Der maximal zulässige Verschmutzungsgrad der Flüssigkeit entspricht NAS 1638, Klasse 9. β10≥75 |
|||||
Merkmale:
▶ Zur Unterplattenmontage
▶ Für Rohrverbindungen
▶ 5 Druckbereiche
▶ 3 Verstellelemente:
. Drehknopf
. Hülse mit Sechskant und Schutzkappe
. Abschließbarer Drehknopf mit Skala
Anwendung:
DC Check-Q-Meter können in Hydrauliksystemen eingesetzt werden, um zu verhindern, dass negative Lasten dazu führen, dass Hydraulikzylinder oder Motoren „weglaufen“. Sie können auch als Berstschutzventile dienen.

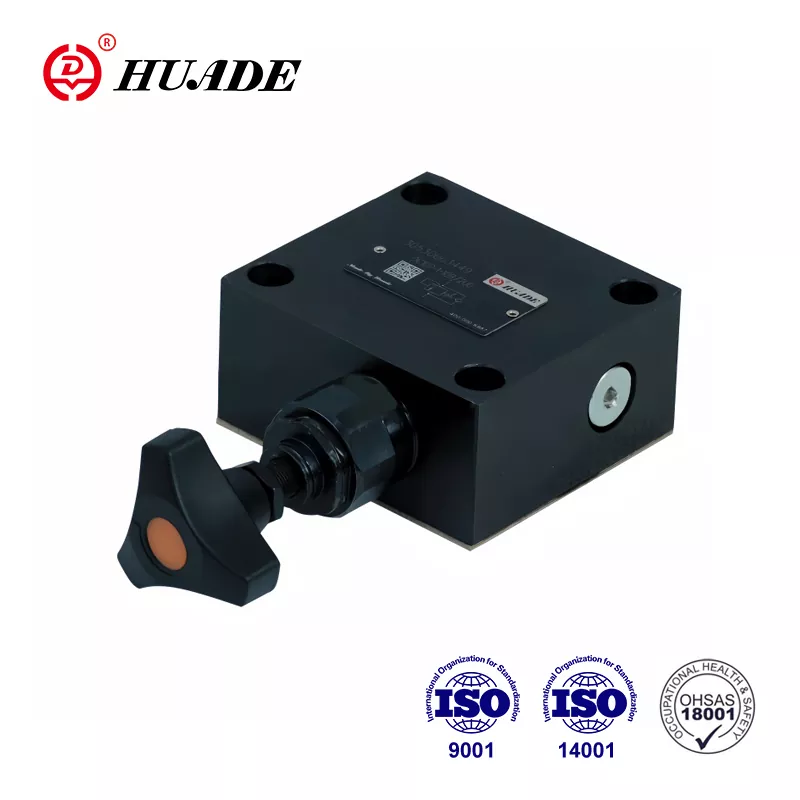

Rückschlag-Q-Meter-Ventile vom Typ DC 20P bestehen aus dem Gehäuse (1), dem direkt betätigten Sitzventil (2) und dem Rückschlagventil (3).
Symbole
