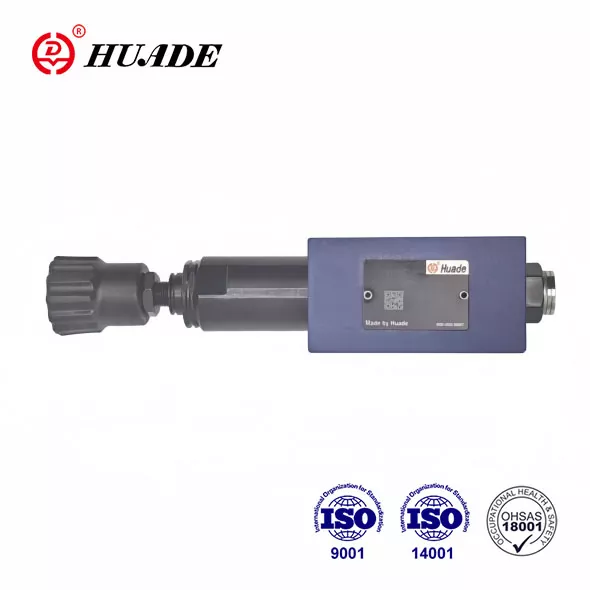

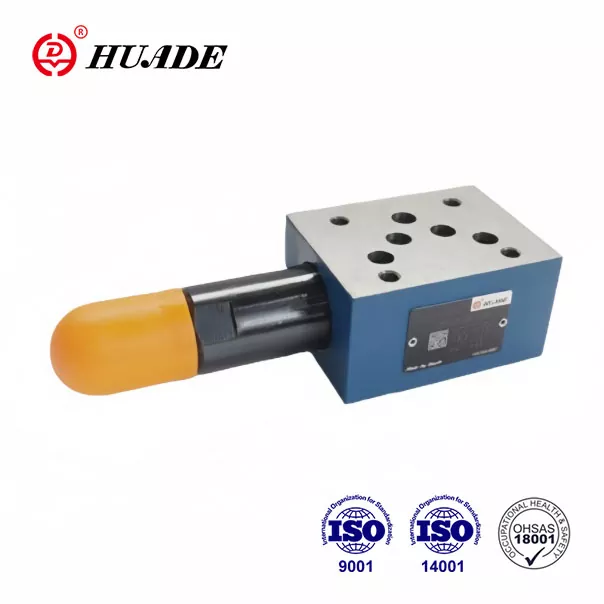

Huade® Druckreduzierungsventile Zdr 10 d wird verwendet, um den Druck verschiedener Hydrauliksysteme zu verringern. Sie haben den internationalen Standards vollständig eingehalten. Huade Hydraulic hat die fortschrittliche Technologie von Rexroth aufgrund zweier langfristiger Zusammenarbeit von 1979 eingeführt. Huade Hydraulic nutzt die inländischen Ressourcen voll aus, um die Kosten zu kontrollieren, um hydraulische Produkte zu einem angemessenen Preis bereitzustellen.
|
Gewicht (kg) |
ca.2.8 |
|
Druckflüssigkeit |
Mineralöl (für NBR -Dichtung) oder Phosphatester (für FPM -Dichtung) |
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|
Viskositätsbereich (mm ²/s) |
10 ~ 800 |
|
Grad der Flüssigkeitsverschmutzung |
Empfehlen Sie einen Filter mit einer Mindestretentionsrate von β10 ≥ 75 |
|
Max.operierender Druck (Einlass) (MPA) |
bis zu 31,5 |
|
Sekundärdruck (Ausgang) (MPA) |
bis zu 2.5.up bis 7.5, bis zu 15.0.UP bis 21.0 |
|
Rückdruckanschluss (MPA) |
bis 16.0 |
|
Max.flow (l/min) |
80 |
Merkmale:
▶ Sandwichplattendesign
▶ Druckreduzierung der Anschlüsse A, B oder P
▶ 4 Einstellelemente
. Drehknopf
. Verhexen. Kopfschraube mit Schutzkappe
. Schließbarer Drehknopf mit Skala
. Drehknopf mit Skala
▶ 4 Druckwerte
▶ Optionales Scheckventil
▶ Portierungsmuster auf DIN 24 340, Form A, ISO 4401 und Cetop - RP 121H
Anwendung:
Der Ventiltyp ZDR 10 D wird verwendet, um den Systemdruck zu verringern.
1. Abschnitt und Symbol für Druckreduzierungventil Zdr 10 d
Der Druckverringerungsventil ZDR 10 d .. ist ein 3-Wege-Direktventil der Sandwichplattendesign mit einer Druckentlastungsfunktion auf der Sekundärseite.
Das Druckreduzierungsventil besteht im Grunde genommen aus dem Gehäuse (1), der Steuerspule (2), einer Kompressionsfeder (3) und der Einstellung (4) sowie einem optionalen Scheckventil.
Der Sekundärdruck wird durch das Druckeinstellelement (4) eingestellt.
'Da' Modell
In Ruhe ist das Ventil normalerweise geöffnet, und Flüssigkeit kann nicht von Port A1 zu Port A2 gefallen. Der Druck in Port A2 erfolgt gleichzeitig über die Kontrolllinie (5) am Spulenbereich gegenüber der Kompressionsfeder (3). Wenn der Druck in Port A2ex den Druckpegel an der Kompressionsfeder (3) eingestellt ist, bewegt sich die Steuerspule (2) in die Kontrollposition gegen die Kompressionsfeder (3) und hält den festgelegten Druck in Port A2 konstant.
Der Kontrolldruck und das Pilotöl werden über die Kontrolllinie (5) aus Port A2 entnommen.
Wenn der Druck in Port A2 aufgrund externer Kräfte noch weiter steigt, wird die Kontrollspule (2) noch weiter in Richtung der Kompressionsfeder (3) bewegt.
Dies führt dazu, dass in Port A2 ein Strömungsweg über Kontrollland (5) auf der Kontrollspule (2) und dem Gehäuse (1) zum Tank (Port TB) geöffnet wird. Eine ausreichende Flüssigkeit fließt dann zum Tank, um einen weiteren Druckanstieg zu verhindern.
Die Federkammer (7) wird immer extern über Port Ta in den Tank abgelassen.
Eine Druckmessstufe (8) ermöglicht den Sekundärdruck am zu überwachenden Ventil.
Es ist nur möglich, in der Version „DA“ ein Scheckventil für den freien Fluss in den Ports A2 bis A1 einzubauen.
Modelle "DP" und "DB"
In Modell „DP“ wird der Druck in Port P1 verringert. Der Kontrolldruck und das Pilotöl werden intern aus Port P1 genommen.
In Modell „DB“ wird der Druck in Port P1 reduziert und das Pilotöl aus Port B. entnommen
Aufmerksamkeit!
Wenn sich das Richtventil in der umgeschalteten Position P zu A befindet, darf der Druck in Port B den eingestellten Sekundärdruck nicht überschreiten. Andernfalls wird der Druck in Port A reduziert.
Bei Verwendung ohne Richtventil müssen TA und TB miteinander verbunden werden (z. B. in der Abdeckplatte).
Struktur von Zdr 10 DA1-50B/... ym
Symbole von Zdr 10 dp ...- 50b
