Huade Hydraulic wurde 1979 durch zwei langfristige technische Kooperationen mit Rexroth gegründet und hat sich zu einem führenden Hersteller in der chinesischen Hydraulikindustrie entwickelt. DC Check-Q-Meter-Ventile sind mit bekannten Marken mit guter Qualität und niedrigerem Preis konkurrenzfähig. Sie entsprechen stets den internationalen Standards. Alle Niederlassungen von Huade Hydraulic haben ISO9001, ISO14001 und OH SAS18001 bestanden. Huade® ist eine zuverlässige Marke in China, die großes Vertrauen bei den Benutzern gewonnen hat.
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|||||
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|||||
|
Viskositätsbereich (mm²/s) |
10~800 |
|||||
|
Größe |
6 |
10 |
15 |
20 |
25 |
30 |
|
Betriebsdruck: Anschlüsse A und B (MPa) |
bis 31.5 |
|||||
|
Öffnungsdruck (MPa) |
bis 0,05 |
|||||
|
Durchfluss, max. (l/min) |
45 |
110 |
230 |
330 |
||
|
Grad der Flüssigkeitsverunreinigung (㎛) |
Der maximal zulässige Verschmutzungsgrad der Flüssigkeit entspricht NAS 1638, Klasse 9. β10≥75 |
|||||
Merkmale:
▶ Zur Unterplattenmontage
▶ Für Rohrverbindungen
▶ 5 Druckbereiche
▶ 3 Verstellelemente:
. Drehknopf
. Hülse mit Sechskant und Schutzkappe

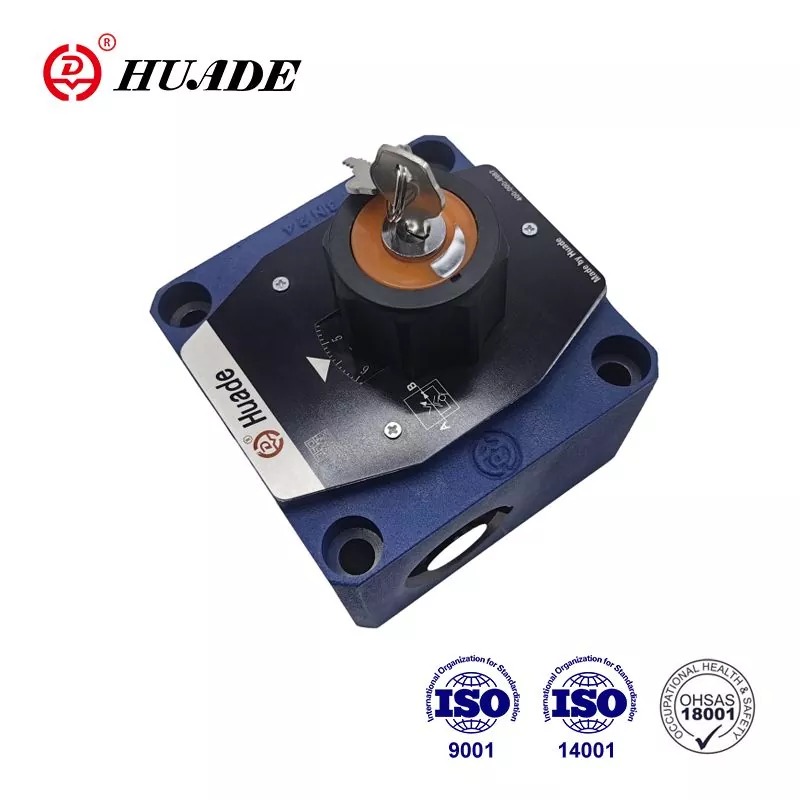

. Abschließbarer Drehknopf mit Skala
Anwendung:
DC Check-Q-Meter werden in Hydrauliksystemen eingesetzt, um zu verhindern, dass negative Lasten dazu führen, dass Hydraulikzylinder oder Motoren „durchgehen“. Sie können auch als Berstschutzventile dienen.

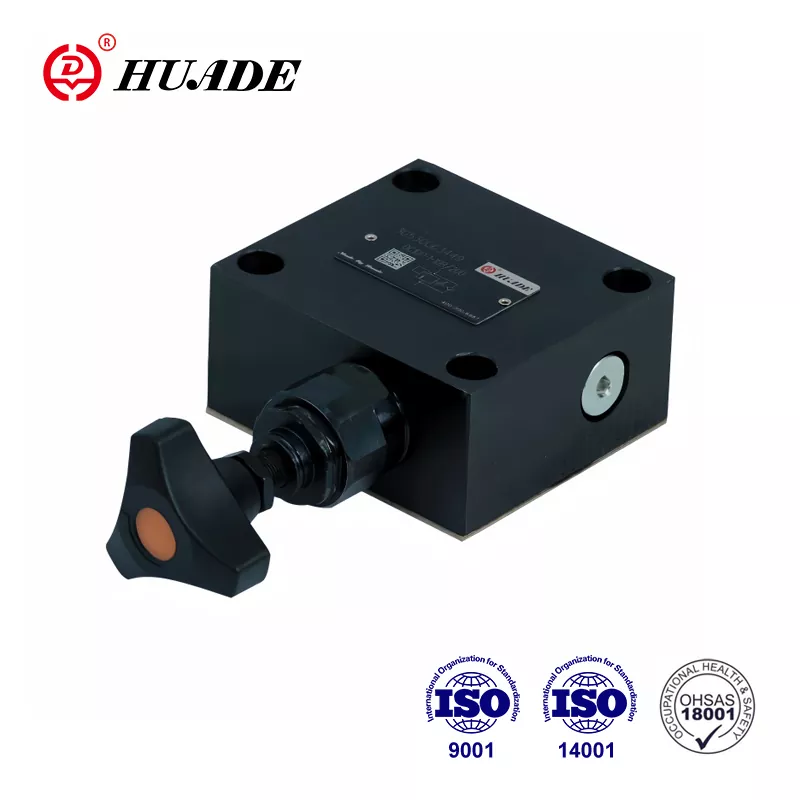

Rückschlag-Q-Meter-Ventile vom Typ DC 10P bestehen im Wesentlichen aus dem Gehäuse (1), dem direktgesteuerten Sitzventil (2) und dem Rückschlagventil (3).
Struktur
Symbole
