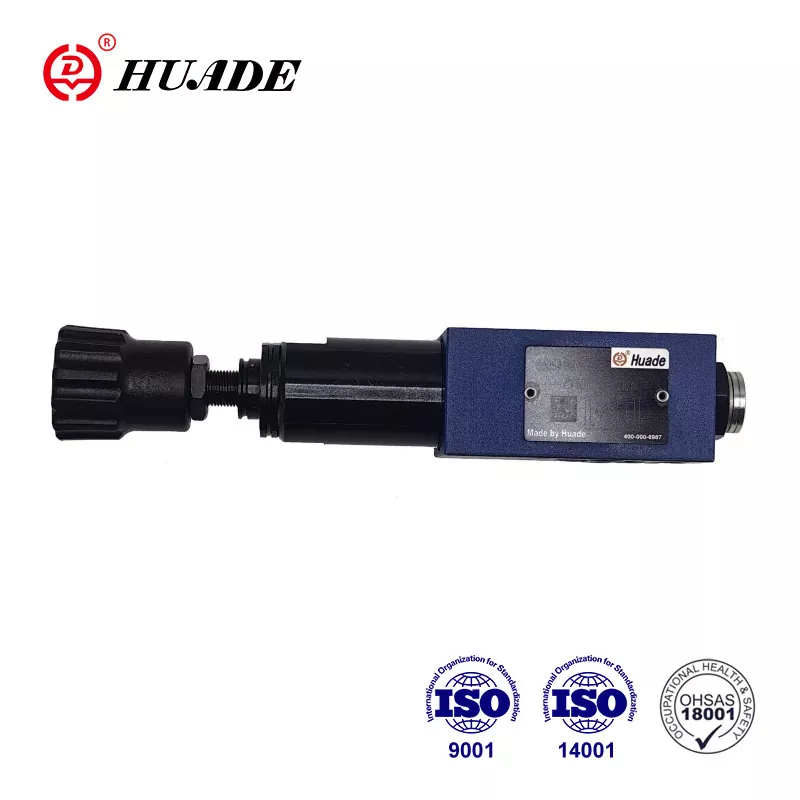

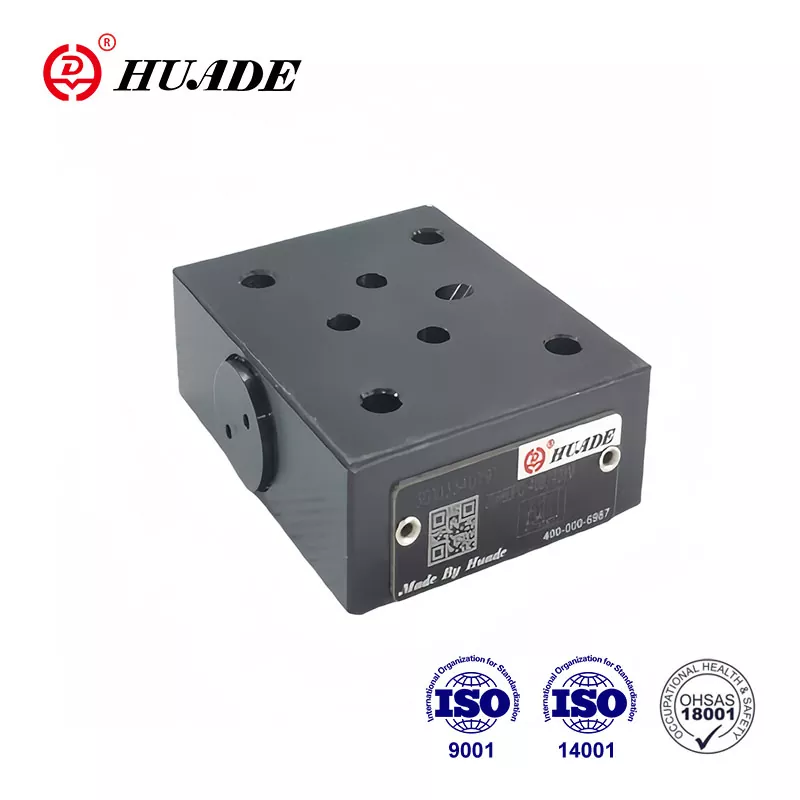

Druckminderventil ZDR 6 DPO

Huade®-Druckminderventile entsprechen seit jeher den internationalen Standards. Huade Hydraulic nutzt die reichlich vorhandenen inländischen Ressourcen voll aus, um die Kosten zu kontrollieren und Hydraulikprodukte zu einem angemessenen Preis anzubieten. Das Druckminderventil ZDR 6 DP0 kann zur Druckreduzierung hydraulischer Systeme eingesetzt werden.

Produktparameter des Druckminderventils ZDR 6 DPO

Produktmerkmale und Anwendung des Druckminderventils ZDR 6 DPO

Merkmale:

▶ Sandwichplatten-Design

Anwendung:

Zur Reduzierung des Systemdrucks wird das Ventil Typ ZDR 6 DPO eingesetzt.

Abschnitt und Symbol des Druckminderventils ZDR 6 DPO

Druckminderventile vom Typ ZDR 6 DPO...40B/40YM sind Druckminderventile in Sandwichplattenbauweise. Das Ventil besteht im Wesentlichen aus dem Gehäuse (1), dem Steuerkolben (2), einem Druckfedersitz (3) und einer Druckfeder (4).

Im Ruhezustand ist das Ventil normalerweise geöffnet und Flüssigkeit kann ungehindert von Anschluss P zu Anschluss P1 fließen. Der Druck im Anschluss P1 steht gleichzeitig an der Kolbenfläche gegenüber der Druckfeder (4) an. Wenn der Druck im Anschluss P1 den am eingestellten Druckwert überschreitet

Druckfeder (4) bewegt sich der Steuerkolben (2) gegen die Druckfeder (4) in die Regelstellung und hält den eingestellten Druck im Anschluss P1 konstant.

Steigt der Druck im Anschluss P1 durch äußere Kräfte noch weiter an, wird der Steuerkolben (2) noch weiter in Richtung der Druckfeder (4) bewegt.

Anschließend fließt ausreichend Flüssigkeit zum Tank, um einen weiteren Druckanstieg zu verhindern. Die Entleerung der Federkammer zum Tank erfolgt immer extern über eine Bohrung zum Anschluss T (Y).

Aufbau des ZDR 6 DPO...-40B

Symbole von ZDR 6 DPO...-40B
