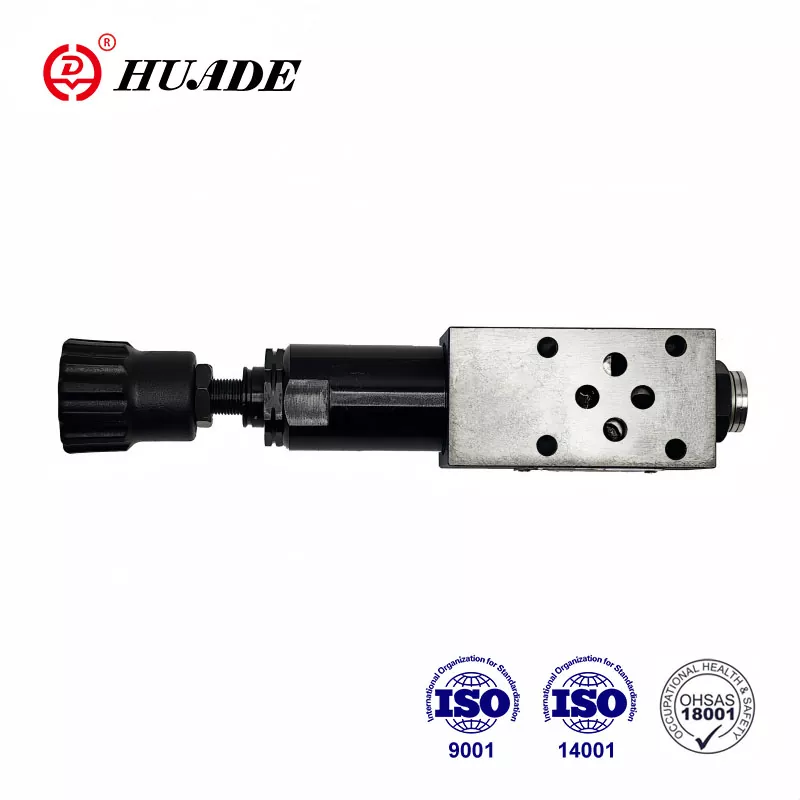

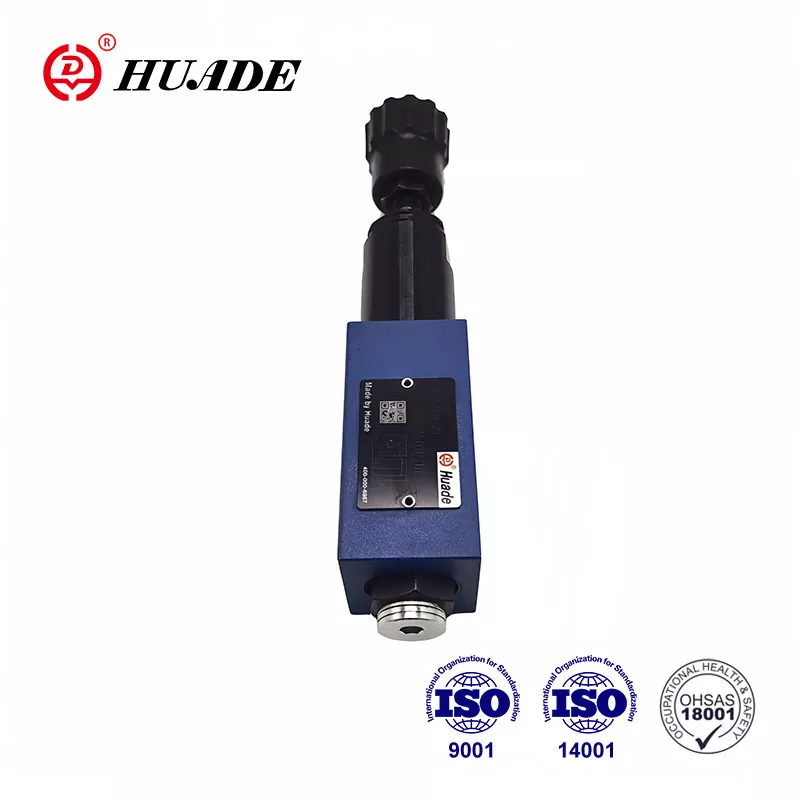

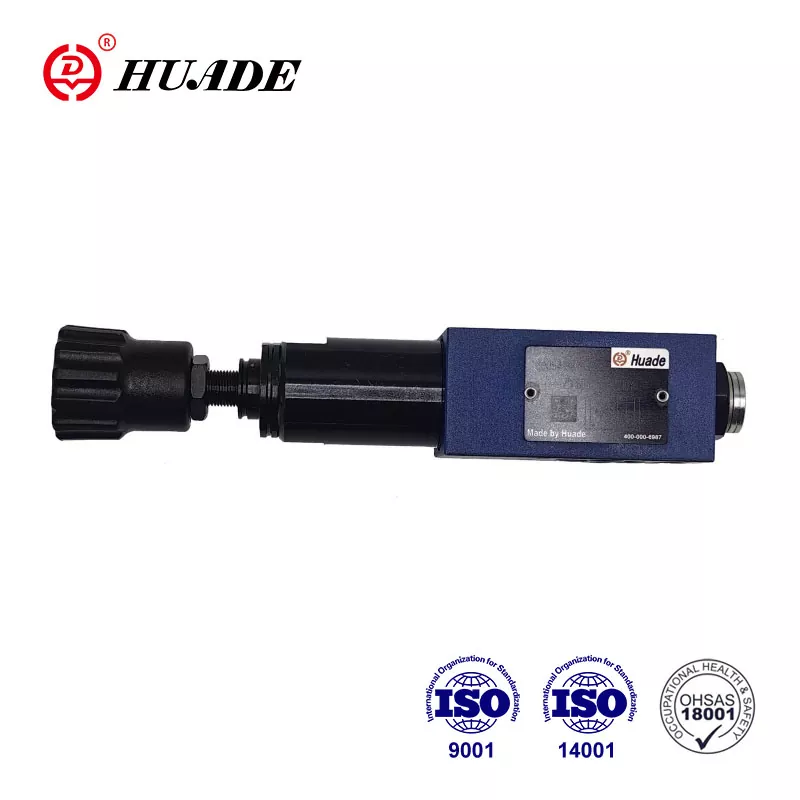

Huade Hydraulic wurde 1979 gegründet. Durch die Einführung der Technologie von Rexroth hat sich Huade Hydraulic mittlerweile zum leistungsstärksten Hydraulikhersteller Chinas entwickelt. Das Druckminderventil ZDR 6 D kann die gleiche Serie von Rexroth-Produkten ersetzen. Es verfügt über 3 Verstellelemente im Sandwichplatten-Design. Im Vergleich zu anderen ähnlichen Produkten weisen Huade®-Druckminderventile in diesem Bereich eine stabilere Leistung auf. Huade Hydraulic konzentriert sich auf die Praktikabilität und behält gleichzeitig ein bestimmtes Qualitätsniveau bei, so dass seine Produkte zu einem niedrigeren Preis eine breite Marktakzeptanz erlangen.
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|
Viskositätsbereich (mm²/s) |
10~800 |
|
Grad der Flüssigkeitsverunreinigung (㎛) |
Maximal zulässiger Grad an |
|
Max. Betriebsdruck (Einlass) (MPa) |
bis 31.5 |
|
Sekundärdruck (Ausgang) (MPa) |
Bis zu 2,5, bis zu 7,5, bis zu 15,0, bis zu 21,0 |
|
Gegendruckanschluss Y (MPa) |
bis 16,0 |
|
max. Durchfluss (l/min) |
bis 50,0 |
|
Gewicht (kg) |
ca.1,2 |
Merkmale:
▶ Sandwichplatten-Design
▶ 4 Druckstufen
▶ 3 Verstellelemente:
. Drehknopf
. Hülse mit Sechskant und Schutzkappe
. Abschließbarer Drehknopf mit Skala
▶ Druckreduzierung in den Anschlüssen A, B oder P
▶ Rückschlagventil, optional
▶ Anschlussbild nach DIN 24 340, Form A, ISO 4401 und CETOP - RP 121H
Anwendung:
Das Druckminderventil Typ ZDR 6 D dient zur Reduzierung des Systemdrucks.
1. Abschnitt und Symbol des Druckminderventils ZDR 6 D
Druckminderer Typ ZDR 6 D.. sind 3-Wege direktgesteuerte Druckminderer in Zwischenplattenbauweise mit sekundärseitiger Druckentlastungsfunktion. Das Druckminderventil besteht im Wesentlichen aus dem Gehäuse (1), dem Steuerkolben (2), einer Druckfeder (3) und dem Einstellelement (4) sowie optional einem Rückschlagventil.
Der Sekundärdruck wird über das Druckeinstellelement (4) eingestellt.
Modell „ZDR6DA“
Im Ruhezustand ist das Ventil normalerweise geöffnet und Flüssigkeit kann ungehindert von Anschluss A zu Anschluss A1 fließen. Der Druck im Anschluss A1 liegt gleichzeitig über die Steuerleitung an der Kolbenfläche gegenüber der Druckfeder (3). Wenn der Druck im Anschluss A1 das an der Druckfeder (3) eingestellte Druckniveau überschreitet, bewegt sich der Steuerkolben (2) gegen die Druckfeder (3) in die Steuerstellung und hält den eingestellten Druck im Anschluss A1 konstant.
Der Steuerdruck und das Steueröl werden über die Steuerleitung vom Anschluss A1 entnommen.
Steigt der Druck im Anschluss A1 durch äußere Kräfte noch weiter an, wird der Steuerkolben (2) noch weiter in Richtung der Druckfeder (3) bewegt.
Dadurch wird am Anschluss A1 ein Strömungsweg durch den Steuersteg (9) am Steuerschieber (2) zum Tank geöffnet. Anschließend fließt ausreichend Flüssigkeit zum Tank, um einen weiteren Druckanstieg zu verhindern. Die Federkammer (7) wird immer extern über die Bohrung (6) zum Anschluss T (Y) zum Tank entleert.
Ein Manometeranschluss (8) ermöglicht die Überwachung des Sekundärdrucks am Ventil.
Der Einbau eines Rückschlagventils für freien Durchfluss in den Anschlüssen A1 bis A ist nur in der Ausführung „DA“ möglich.
Modelle „DP“ und „DB“
Beim Modell „DP“ wird der Druck im Anschluss P1 reduziert. Der Steuerdruck und das Steueröl werden intern vom Anschluss P1 entnommen.
Beim Typ „DB“ wird der Druck im Anschluss P1 reduziert und das Steueröl aus Anschluss B entnommen.
Aufmerksamkeit!
Beim Typ DB muss darauf geachtet werden, dass der Druck im Anschluss B nicht höher ist als der eingestellte Druck, wenn sich das Wegeventil in der Stellung P nach A befindet. Andernfalls wird der Druck im Anschluss A reduziert.
Aufbau des ZDR 6 DA1-40B
Symbole von ZDR 6 DP...-40B
