Hydrauliksysteme sind das Rückgrat unzähliger industrieller Anwendungen, von Baugeräten und Herstellungsmaschinen bis hin zu Luft- und Raumfahrtsystemen und Automobilkomponenten. Im Zentrum dieser Systeme liegt eine kritische Komponente, die Leistung, Effizienz und Präzision bestimmt: das Hydraulikflussregelventil. Zu verstehen, wie diese Ventile funktionieren, ist für alle, die am Entwurf, der Wartung oder des Betriebs des Hydrauliksystems beteiligt sind, von wesentlicher Bedeutung.

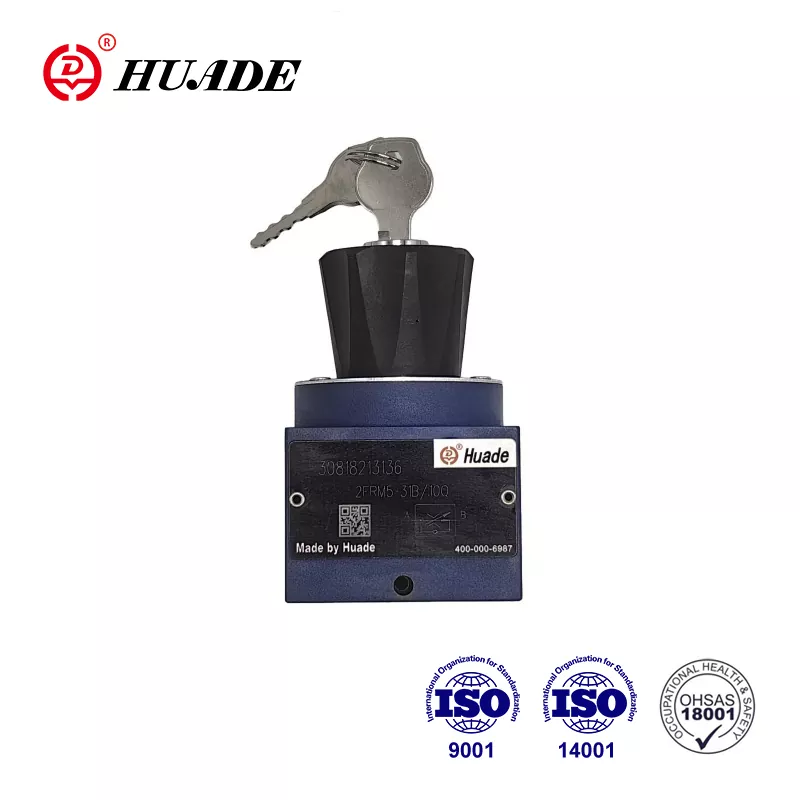

Ein hydraulisches Durchflussregelventil ist ein präzisionsmotorteres Gerät, das die Durchflussrate von Hydraulikflüssigkeit innerhalb eines Systems reguliert. Im Gegensatz zu einfachen Einladungsventilen bieten die Durchflussregelventile den Flüssigkeitsfluss eine variable Einschränkung, sodass die Bediener die Geschwindigkeit und Kraft von hydraulischen Aktuatoren wie Zylinder und Motoren fein stimmen können. Diese Ventile fungieren im Wesentlichen als "Drosselklappen" von hydraulischen Systemen und steuern, wie schnell oder langsam hydraulische Komponenten funktionieren.
Die primäre Funktion dieser Ventile erstreckt sich über die einfache Durchflussregulation hinaus. Sie halten unter unterschiedlichen Lastbedingungen eine konsistente Leistung, kompensieren Druckschwankungen und sorgen für eine reibungslose, kontrollierte Bewegung von Hydraulikmaschinen. Diese Steuerung ist in Anwendungen von entscheidender Bedeutung, bei denen Präzisionszeitpunkte, Geschwindigkeitsregulierung und reibungsloser Betrieb von größter Bedeutung sind.
Das Grundprinzip hinter hydraulischen Flusskontrollventilen dreht sich um die kontrollierte Einschränkung des Flüssigkeitsflusss. Wenn hydraulische Flüssigkeit auf eine Einschränkung in seinem Weg trifft, nimmt die Durchflussrate ab, während der Druck stromaufwärts der Einschränkung aufbaut. Durch Variieren der Größe dieser Einschränkung können die Durchflussregelventile die Durchflussrate genau modulieren.
Die meisten Durchflussregelventile arbeiten nach dem Öffnungsprinzip, bei dem Fluid durch eine kalibrierte Öffnung fließt. Wenn sich die Öffnungsgröße ändert, wird auch die Durchflussrate. Die Beziehung zwischen Öffnungsgröße, Druckdifferential und Durchflussrate folgt etablierte hydraulische Prinzipien und ermöglicht eine vorhersehbare und wiederholbare Kontrolle.
Der interne Mechanismus des Ventils besteht typischerweise aus einem beweglichen Element - wie einer Spulen, Nadel oder Popet -, die positioniert werden kann, um eine variable Einschränkung zu erzeugen. Dieses Element wird auf verschiedene Weise betätigt, einschließlich der manuellen Einstellung, der Federbelastung oder der elektronischen Steuerung, abhängig von den Anforderungen an die Ventildesign und die Anwendungsanforderungen.
Nadelventile
Nadelventile repräsentieren die einfachste Form der Strömungsregelung mit einer sich verjüngenden Nadel, die sich in einen genau bearbeiteten Sitz in und aus bewegt. Wenn die Nadel eingestellt ist, ändert sie den effektiven Flussbereich und liefert eine feine Kontrolle über die Durchflussraten. Diese Ventile zeichnen sich in Anwendungen aus, die eine präzise, manuelle Anpassung erfordern, und sind häufig in Instrumenten- und Low-Flow-Anwendungen zu finden.
Das Design des Nadelventils ermöglicht eine extrem feine Durchflussanpassung, was es für Kalibrierungszwecke und Situationen ideal macht, in denen Änderungen der geringen Durchflussrate die Systemleistung erheblich beeinflussen können. Sie erfordern jedoch in der Regel eine manuelle Einstellung und sind möglicherweise nicht für Anwendungen geeignet, die häufig Änderungen der Durchflussrate erfordern.
Gasventile
Gasventile, auch als festgelegte Öffnungsventile bezeichnet, verwenden eine einfache Einschränkung, um den Durchfluss zu steuern. Während sie grundlegend im Design sind, sind sie in vielen Anwendungen sehr effektiv. Diese Ventile können je nach Anwendungsanforderungen manuell einstellbar oder fest sein. Die Hauptbegrenzung der grundlegenden Gasventile besteht darin, dass die Durchflussrate mit dem Druckdifferential über das Ventil variiert.
Fortgeschrittene Gasventilkonstruktionen enthalten Druckkompensationsmechanismen, um trotz Druckschwankungen konsistente Durchflussraten aufrechtzuerhalten. Diese Funktion macht sie für Anwendungen geeignet, bei denen sich Lastbedingungen ändern, aber eine konsistente Aktuatordrehzahl erforderlich ist.
Druckkompensierungsventile für die Durchflussregelung
Diese ausgefeilten Ventile stellen einen signifikanten Fortschritt in der Flusskontrolltechnologie dar. Sie halten konstante Durchflussraten unabhängig von Druckschwankungen im Ventil innerhalb ihres Betriebsbereichs. Dies wird durch einen internen Druckkompensationsmechanismus erreicht, der die Öffnungsgröße automatisch basierend auf dem Druckdifferential anpasst.
Der Druckkompensierungsdesign enthält typischerweise eine Federbelastungsspule, die auf Druckänderungen reagiert. Wenn der nachgeschaltete Druck zunimmt, öffnet der Kompensator die Öffnung automatisch breiter, um den konstanten Fluss aufrechtzuerhalten. Umgekehrt ist die Öffnung, wenn der nachgeschaltete Druck abnimmt, beschränkt, um eine Erhöhung des Durchflusss zu verhindern.
Proportionalflussregelventile
Proportionale Durchflussregelventile verwenden elektronische Kontrollsignale, um die Durchflussraten zu modulieren. Diese Ventile konvertieren elektrische Eingangssignale - typisch Spannung oder Strom - proportionaler Durchflussausgang. Sie bieten präzise und ferngesteuerte Funktionen und können leicht in automatisierte Systeme integriert werden.
Die elektronische Steuerung ermöglicht eine dynamische Durchflussanpassung basierend auf System-Rückkopplungen und ermöglicht ausgefeilte Steuerungsstrategien wie die Durchflussregelung mit geschlossenem Schleifen, programmierte Durchflussprofile und Integration mit computergesteuerten Steuerungssystemen.
Die interne Konstruktion von hydraulischen Durchflussregelventilen variiert je nach Typ, jedoch sind mehrere Schlüsselkomponenten für Konstruktionen üblich. Die Ventilkörper beherbergt alle internen Komponenten und bietet Einlass- und Auslassanschlüsse für die Flüssigkeitsanlage. Es muss dem Systemdruck standhalten und gleichzeitig präzise interne Flusspassagen bereitstellen.
Das Kontrollelement - ob eine Nadel, Spule oder Popet - erstellt die variable Einschränkung, die den Fluss steuert. Diese Komponente muss genau hergestellt werden, um eine reibungslose, genaue Durchflussregelung über den Betriebsbereich des Ventils zu gewährleisten. Der Betätigungsmechanismus positioniert das Steuerelement und kann manuell, federbetrieben oder elektronisch gesteuert werden.
Versiegelungselemente verhindern interne und externe Leckagen, um einen effizienten Betrieb und die Systemzuverlässigkeit zu gewährleisten. Diese Dichtungen müssen Hydraulikflüssigkeitskompatibilitätsanforderungen, Druckzyklen und Temperaturschwankungen während der gesamten Lebensdauer des Ventils standhalten.
Bei druckkompensierten Ventilen passt die Kompensatorbaugruppe automatisch die effektive Öffnungsgröße anhand der Druckbedingungen ein. Dies enthält typischerweise einen Kompensator -Spulen-, Feder- und zugehörigen Durchflusspassagen, der die Druckkompensationsfunktion ermöglicht.
Die ordnungsgemäße Installation von hydraulischen Durchflussregelventilen ist für eine optimale Leistung und Langlebigkeit von entscheidender Bedeutung. Die Strömungsrichtung muss beobachtet werden, da die meisten Ventile für den unidirektionalen Fluss ausgelegt sind. Das Ventil sollte an einem zugänglichen Ort für Anpassungs- und Wartungsarbeiten montiert werden, wobei die Verbindungen und den Service ausreichend freigegeben werden.
Die Systemkontamination ist ein primärer Feind der Fließregelventile, da Partikel die genauen Clearances beeinträchtigen können, die für eine genaue Durchflussregelung erforderlich sind. Die geeignete Filtration stromaufwärts der Durchflussregelventile ist wesentlich, wobei die Filterwerte typischerweise vom Ventilhersteller angegeben sind.
Temperaturüberlegungen sind ebenfalls wichtig, da sich die Viskosität der Hydraulikflüssigkeit mit der Temperatur ändert und die Durchflusseigenschaften beeinflusst. Einige Anwendungen erfordern möglicherweise eine Temperaturkompensation oder Auswahl der Ventile, die für den spezifischen Temperaturbereich ausgelegt sind.
Durchflusssteuerventile finden Anwendungen in zahlreichen Branchen und Systemen. In mobilen Hydraulik steuern sie die Geschwindigkeit von Baggerarmen, Kranbewegungen und landwirtschaftlicher Implementierungspositionierung. Zu den industriellen Anwendungen gehören die Steuerung von Futterraten in Herstellungsprozessen, Positionierungssystemen und Materialhandhabungsgeräten.
Regelmäßige Wartung sorgt für einen zuverlässigen Betrieb und verlängert die Lebensdauer der Ventil. Dies umfasst eine regelmäßige Überprüfung externer Komponenten, die Überprüfung der Anpassungsmechanismen und die Überwachung der Systemverunreinigungsniveaus. Die interne Wartung beinhaltet typischerweise den Austausch und die Inspektion von Kontrollelementen für Verschleiß oder Beschädigung.
Zu den häufigsten Problemen der Fehlerbehebung gehören eine unregelmäßige Durchflussregelung, die auf Kontaminationen oder abgenutzte Kontrollelemente hinweisen kann, und die Unfähigkeit, die gewünschten Flussraten zu erreichen, was auf interne Schäden oder falsche Ventilgrößen hinweist. Das Verständnis dieser Ausfallmodi hilft, die Wartungspersonal schnell zu diagnostizieren und Probleme zu lösen.
