Haben Sie sich jemals gefragt, wie riesige Baumaschinen wie Bagger und Bulldozer ihre unglaubliche Kraft erhalten? Das Geheimnis liegt in einem faszinierenden Gerät namens hydraulischer Axialkolbenmotor. Machen Sie sich keine Sorgen, wenn das kompliziert klingt – am Ende dieser Anleitung werden Sie genau verstehen, wie diese erstaunlichen Maschinen funktionieren!
F: Können diese Motoren auch als Pumpen arbeiten?
Stellen Sie sich einen hydraulischen Axialkolbenmotor als Übersetzer vor. Es nutzt die Kraft von unter Druck stehendem Öl (hydraulische Energie) und wandelt sie in Drehbewegungen (mechanische Energie) um, die schwere Gegenstände bewegen können.
Einfache Analogie:Stellen Sie sich vor, Sie drücken einen Wasserballon zusammen – der Druck, den Sie erzeugen, ähnelt dem hydraulischen Druck. Stellen Sie sich nun vor, dass Druck ein Rad drehen könnte, um schwere Gegenstände anzuheben. Das ist im Grunde das, was ein hydraulischer Axialkolbenmotor leistet, aber viel effizienter und leistungsstärker.
Warum sind diese Motoren so wichtig?
Diese Motoren sind wie die Muskeln schwerer Maschinen. Sie werden verwendet in:
Die Magie hinter der Maschine: Wie sie funktioniert
Die einfache Version
Hier ist die Grundidee in vier einfachen Schritten:
- Hochdrucköl tritt einDer Motor wird über spezielle Anschlüsse angeschlossen
- Kolben werden gedrücktdurch dieses unter Druck stehende Öl
- Aus linearer Bewegung wird Rotationdurch ein cleveres Schrägplattensystem
- Die Spinnwelleliefert Kraft zum Bewegen schwerer Geräte
Der detaillierte Prozess
Lassen Sie uns tiefer in das eintauchen, was im Inneren passiert:
Schritt 1: Druckeingabe
Hochdruck-Hydraulikflüssigkeit (normalerweise Spezialöl) strömt durch eine Komponente namens Ventilplatte in den Motor. Diese Platte verfügt über nierenförmige Öffnungen, die genau steuern, wann und wohin die Flüssigkeit fließt.
Schritt 2: Kolbenkraft
Im Inneren des Motors befinden sich mehrere Kolben (normalerweise 5, 7 oder 9), die kreisförmig in einem sogenannten Zylinderblock angeordnet sind. Wenn die unter Druck stehende Flüssigkeit auf diese Kolben trifft, werden sie mit enormer Kraft nach außen gedrückt.
Schritt 3: Der Konvertierungstrick
Hier passiert die Magie! Die Kolben bewegen sich nicht einfach direkt heraus – sie sind entweder verbunden mit:
- Eine geneigte Platte (Taumelscheibe genannt) oder
- Ein gebogenes Wellensystem (Bent-Axis-Design genannt)
Wenn sich die Kolben hinein- und herausbewegen, zwingt diese geneigte Verbindung den gesamten Zylinderblock zu einer Drehung, genau wie das Treten eines Fahrrads Ihre Beinbewegung in eine Raddrehung umwandelt.
Schritt 4: Stromversorgung
Der rotierende Zylinderblock ist mit einer Abtriebswelle verbunden, die sich dreht und Kraft an alles liefert, was bewegt werden muss – Ketten eines Baggers, Räder eines Laders oder Arme eines Krans.
Wichtige Teile und was sie tun
Lassen Sie uns die Hauptkomponenten aufschlüsseln:
Wesentliche Komponenten
| Teil | Was es tut | Warum es wichtig ist |
|---|---|---|
| Design mit gebogener Achse | Nimmt die Kolben auf und dreht sich | Wie der Motorblock in einem Auto |
| Kolben | Druck in Bewegung umwandeln | Die „Muskeln“ des Motors |
| Taumelscheibe/gebogene Achse | Wandelt lineare Bewegung in Rotation um | Das „Übertragungssystem“. |
| Ventilplatte | Steuert den Zeitpunkt des Flüssigkeitsflusses | Wie Ampeln für den Ölfluss |
| Antriebswelle | Versorgt die Last mit Strom | Die endgültige Leistungsabgabe |
| Kolbenschuhe | Reibung reduzieren | Sorgen Sie dafür, dass alles reibungslos läuft |
| Dichtungen und Lager | Verhindern Sie Leckagen und unterstützen Sie die Rotation | Erhalten Sie Effizienz und Haltbarkeit |
Wie diese Teile zusammenarbeiten
Die Ventilplatte leitet das Öl zu einem präzisen Zeitpunkt zu den Kolben. Unter Druck stehende Kolben drücken gegen die geneigte Platte und zwingen den Zylinderblock, sich zu drehen. Dichtungen und Lager sorgen für einen reibungslosen Betrieb ohne Energieverlust.
durch dieses unter Druck stehende Öl
Es gibt zwei beliebte Möglichkeiten, diese Motoren zu bauen:
Taumelscheibendesign
So funktioniert es:Die Kolben sind parallel zur Hauptwelle ausgerichtet und gleiten gegen eine geneigte Platte
Am besten für:Präzise Steuerungsanwendungen, kompakte Räume
Stellen Sie sich das so vor:Ein Fahrradlaufrad, bei dem die Speichen (Kolben) gegen eine geneigte Oberfläche drücken
Verwendet in:Spritzgießmaschinen, Fabrikautomation

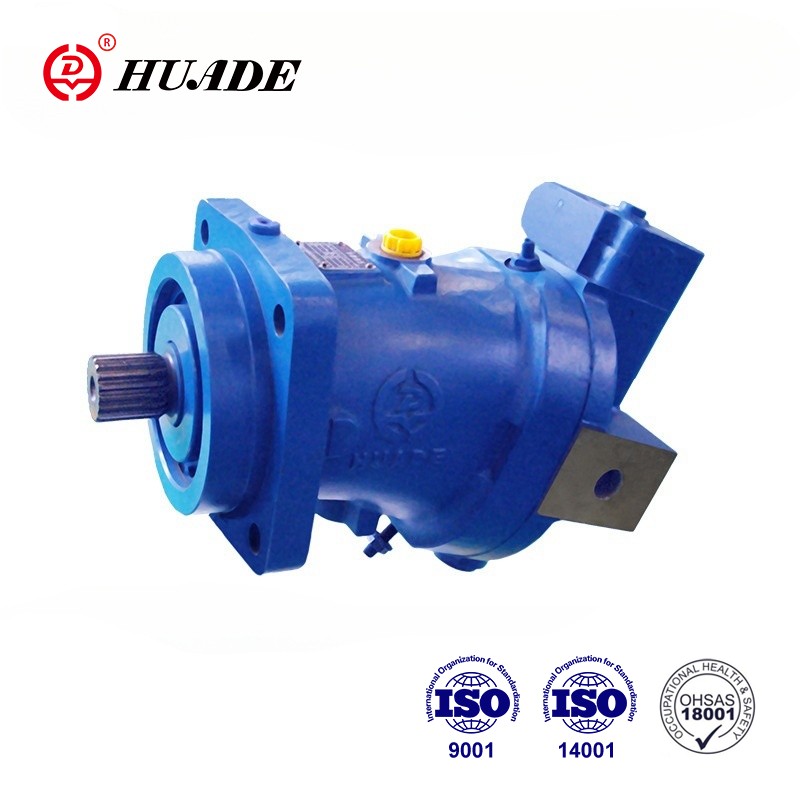

Design mit gebogener Achse
So funktioniert es:Die gesamte Kolbenbaugruppe ist im Vergleich zur Abtriebswelle abgewinkelt
Am besten für:Schwerlastanwendungen, die viel Drehmoment erfordern
Stellen Sie sich das so vor:Ein gebogenes Ellenbogengelenk, das Bewegungen umwandelt
Verwendet in:Bergbauausrüstung, Baumaschinen
Schneller Vergleich
| Besonderheit | Taumelscheibe | Gebogene Achse |
|---|---|---|
| Größe | Kompakter | Größer |
| Kosten | Weniger teuer | Teurer |
| Drehmoment | Gut | Exzellent |
| Geschwindigkeit | Exzellent | Gut |
| Beste Verwendung | Präzisionsarbeit | Schweres Heben |
Leistung: Was diese Motoren besonders macht
Warum sie so mächtig sind
Hydraulische Axialkolbenmotoren sind wie die Sportler der Motorenwelt. Das macht sie besonders:
- Hohe Effizienz:Sie wandeln 85–95 % der hydraulischen Energie in nutzbare mechanische Arbeit um. Das ist so, als ob Sie für jeden Dollar, den Sie ausgeben, 95 Cent Wert erhalten!
- Unglaubliches Drehmoment:Sie können selbst bei niedrigen Geschwindigkeiten enorme Verdrehkräfte erzeugen. Stellen Sie sich vor, Sie könnten einen riesigen Bolzen langsam, aber kraftvoll drehen.
- Präzise Kontrolle:Sie können ihre Geschwindigkeit und Leistung sehr genau einstellen, beispielsweise mit einem Dimmerschalter für unglaubliche Stärke.
- Haltbarkeit:Bei richtiger Pflege können sie 8.000 bis 12.000 Stunden arbeiten – das ist, als würden sie über ein Jahr lang ununterbrochen laufen!
Die Zahlen, die zählen
- Effizienz:85-95 % (viel besser als andere Motortypen)
- Druck:Kann 350–450 bar aushalten (das sind etwa 5.000–6.500 Pfund pro Quadratzoll!)
- Geschwindigkeitsbereich:100-3.000 Umdrehungen pro Minute
- Lebensdauer:8.000-12.000 Betriebsstunden
Anwendungen aus der Praxis
Baustellen
Wenn Sie einen Bagger beim Graben oder einen Bulldozer beim Erdschieben beobachten, übernehmen hydraulische Axialkolbenmotoren die schwere Arbeit. Sie bieten die präzise Steuerung, die zum Betrieb der Schaufel, der Ketten und anderer beweglicher Teile erforderlich ist.
Fabriken
In Produktionsanlagen treiben diese Motoren Spritzgussmaschinen an, die Kunststoffteile herstellen, schwere Pressen betreiben und Fließbandausrüstung antreiben.
Minen
Riesige Bergbau-LKWs und Bohrgeräte verlassen sich auf diese Motoren, um die extremen Bedingungen und enormen Belastungen im Bergbaubetrieb zu bewältigen.
Bauernhöfe
Moderne Traktoren und Erntemaschinen nutzen diese Motoren, um Anbaugeräte anzutreiben, Räder anzutreiben und Hydrauliksysteme zu betreiben, die die Landwirtschaft effizienter machen.
Häufige Probleme und wie man sie behebt
Selbst die besten Maschinen können Probleme haben. Hier sind die häufigsten Probleme und ihre Lösungen:
| Problem | Symptome | Häufige Ursachen | Schnelle Lösungen |
|---|---|---|---|
| Schwache Rotation | Langsames/schwaches Drehen | Niedriger Druck, unzureichender Durchfluss, interne Undichtigkeiten | Überprüfen Sie den Pumpendruck, überprüfen Sie die Durchflussraten und prüfen Sie die Dichtungen |
| Öllecks | Sichtbare Ölpfützen | Verschlissene Dichtungen, lockere Anschlüsse, gerissenes Gehäuse | Dichtungen austauschen, Anschlüsse festziehen, Gehäuse prüfen |
| Ruckartige Bewegung | Stottern bei niedrigen Geschwindigkeiten | Verschmutztes Öl, verschlissene Teile, Luft im System | Filter wechseln, Luft entlüften, Komponenten prüfen |
| Lärm/Vibration | Ungewöhnliche Geräusche, Zittern | Lockere Befestigung, verschlissene Teile, Druckspitzen | Schrauben festziehen, Ausrichtung prüfen, Druck einstellen |
Wartung leicht gemacht
Regelmäßige Wartung verhindert kostspielige Ausfälle:
Die Zukunft der Hydraulikmotoren
Zu den technologischen Verbesserungen gehören intelligente Überwachungssensoren, fortschrittliche Materialien für eine längere Lebensdauer, ein leiserer Betrieb mit geringerer Umweltbelastung und computergesteuerte Präzisionseinstellungen.
Häufig gestellte Fragen
A: Hydraulikmotoren eignen sich hervorragend für Anwendungen mit hohem Drehmoment und niedriger Drehzahl und können Überlastungen besser bewältigen. Elektromotoren eignen sich besser für Hochgeschwindigkeitsanwendungen mit konstanter Last und sind insgesamt energieeffizienter.
A: Ja! Viele hydraulische Axialkolbenmotoren können ihren Betrieb umkehren und so zu Pumpen werden. Dies ist in Systemen nützlich, die hydraulische Energie sowohl erzeugen als auch nutzen müssen.
A: Wählen Sie die Taumelscheibe für kompakte Installationen und präzise Steuerung. Wählen Sie Schrägachsen für Hochleistungsanwendungen, die maximales Drehmoment und Haltbarkeit erfordern.
A: Diese Motoren haben sehr enge Toleranzen (Abstände kleiner als ein menschliches Haar). Verschmutztes Öl führt zu Verschleiß, der die Effizienz verringert und die Lebensdauer des Motors erheblich verkürzt.
A: Die Preise reichen von 1.000 US-Dollar für kleine Einheiten bis zu 50.000 US-Dollar und mehr für große Hochleistungsmotoren. Die Investition zahlt sich durch ihre Effizienz und lange Lebensdauer aus.
Fazit: Kraft in Bewegung
Hydraulische Axialkolbenmotoren sind bemerkenswerte Maschinen, die das einfache Konzept des Flüssigkeitsdrucks in unglaubliche mechanische Leistung umwandeln. Ganz gleich, ob Sie Baumaschinen bedienen, Fabrikmaschinen betreiben oder landwirtschaftliche Geräte warten: Wenn Sie wissen, wie diese Motoren funktionieren, können Sie sie effektiver nutzen und länger laufen lassen.
Wenn Sie das nächste Mal einen riesigen Bagger sehen, der mühelos Tonnen von Erde hebt, oder eine Fabrikmaschine, die Metallteile präzise formt, werden Sie das Geheimnis hinter ihrer Kraft kennen – der hydraulische Axialkolbenmotor, der im Inneren seine Magie entfaltet.
Denken Sie daran, dass diese Motoren wie jedes leistungsstarke Werkzeug die beste Leistung erbringen, wenn sie ordnungsgemäß gewartet und innerhalb ihrer Konstruktionsgrenzen betrieben werden. Mit der richtigen Pflege werden sie jahrelang zuverlässige und effiziente Dienste leisten und beweisen, dass manchmal die beste Technologie das Ergebnis brillant einfacher technischer Prinzipien ist, die mit Präzision und Sorgfalt angewendet werden.
Möchten Sie mehr über hydraulische Systeme erfahren?Schauen Sie sich unsere entsprechenden Leitfäden zu Hydraulikpumpen, Systemdesign und Best Practices für die Wartung an. Wenn Sie das komplette Hydrauliksystem verstehen, können Sie diese unglaublichen Maschinen optimal nutzen.
