Als führender Hersteller in der chinesischen Hydraulikindustrie hat Huade Hydraulic zwei langfristige Zusammenarbeitserfahrungen mit Rexroth gemacht. Huade® Directional Control Ventil -Typ WH ist in der Technologie fortgeschritten und haltbarer als die ähnlichen Produkte in dieser Linie. Huade betreibt mehr als 750 Stücke fortgeschrittene Produktionsanlagen, die aus der ganzen Welt importiert wurden, um die hohe Qualität der hydraulischen Produkte zu gewährleisten. Es ist weiterentwickler und haltbarer als die ähnlichen Produkte in dieser Linie. Die Fabrik kommt zu den internationalen Standards, nämlich ISO9001, ISO14001 und OH SAS18001. Die Reihe von Richtventilen, die von Huade -Hydraulik hergestellt werden, wird im marinen Hydrauliksystem häufig verwendet. Huade besitzt eine riesige Kundengruppe in der Meeresbranche.
|
Größe |
6 |
10 |
|
|
Max.operierender Druck |
Ports A, B, P (MPA) |
bis 31,5 |
|
|
Port T (MPA) |
bis 16 |
||
|
Mit den Symbolen A und B -Port T muss als Leckageanschluss verwendet werden |
|||
|
Flow Max (l/min) |
bis zu 60 |
bis zu 120 |
|
|
In Fluss arbeiten |
Symbol Q6%der nominalen Querschnittsfläche |
||
|
Symbol W, 3% der nominalen Querschnittsfläche |
|||
|
Flüssigkeit |
Mineralöl oder Phosphatester |
||
|
Druckflüssigkeitstemperaturbereich （℃） |
-20 ～+80 |
||
|
Viskositätsbereich (mm2/s) |
2,8 ~ 500 |
||
|
Gewicht (kg) |
1 Betriebszylinder |
ca.2 |
ca.3.5 |
|
2 Betriebszylinder |
ca.2.2 |
ca.4.5 |
|
|
Diagrammdruck (MPA) |
min |
0,6 bis 1> Tankdruck |
0.5 |
|
Max |
20 |
6 |
|
Merkmale:

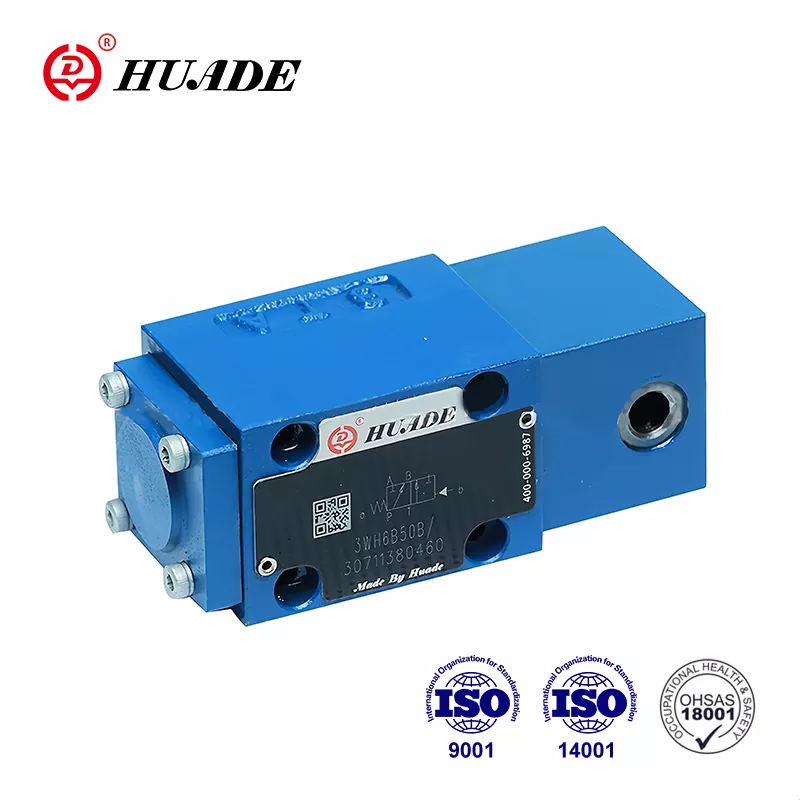

▶ Direkt betriebene Richtungsspulenventil
▶ Zwei Positionsventil mit Schlaganfalllimit optional
▶ Subplate -Montage
▶ Befestigungsmuster zu DIN 24 340 Form A, ISO 4401 und Cetop - RP 121H
Anwendung:
Während Ventile hydraulisch betriebene Richtungsspulenventile sind. Sie werden zur Kontrolle von Stopp, Start und Richtung eines Flusses verwendet
Die Richtventile bestehen hauptsächlich aus Gehäuse (1), ein oder zwei Betriebselementen (2) (hydraulisch, pneumatisch Betriebszylinder), die Kontrollspule (3) sowie ein oder zwei Rückgänge (4).
In Ruhe wird die Steuerspule (3) in der Mitte oder in der Startposition durch die Rückgänge (3) (außer Impulsventil) gehalten.
Die Steuerspule (3) wird durch die Betriebselemente in die erforderliche Schaltposition gedrückt.
Mit Entspannung, Typ ..of/.
Hydraulisch oder pneumatisch betriebene Richtventile sind ebenfalls als 2-Positionen-Ventile mit Entspannung erhältlich (5). Wenn die Betriebselemente mit der Entspannung verwendet werden, kann jede Schaltposition gesperrt werden.
Ohne Rücklauf Spring, ohne Entspannung, Typ..o/.
Bei der Verwendung von Betriebselementen ohne Rücklauf und ohne Entspannung gibt es keine definierte Schaltposition in Ruhe.
Strukturdiagramm
Patronengas
Die Verwendung eines Patronengass ist dann erforderlich, wenn während der Schaltverfahren in den angegebenen Betriebsbedingungen Flüsse auftreten, die die Leistungsgrenzen des Ventils überschreiten.
Es ist in das P-Kanal des Richtventils angeschlossen.
