Wenn Sie an Hydrauliksystemen oder Wasserleitungen arbeiten, kann die Wahl des richtigen Rückschlagventils den Unterschied zwischen reibungslosem Betrieb und kostspieligen Reparaturen ausmachen. Das verzinkte Rückschlagventil Typ S ist für viele industrielle Anwendungen zu einer beliebten Wahl geworden, aber es ist nicht immer einfach zu verstehen, was es von anderen Optionen unterscheidet.

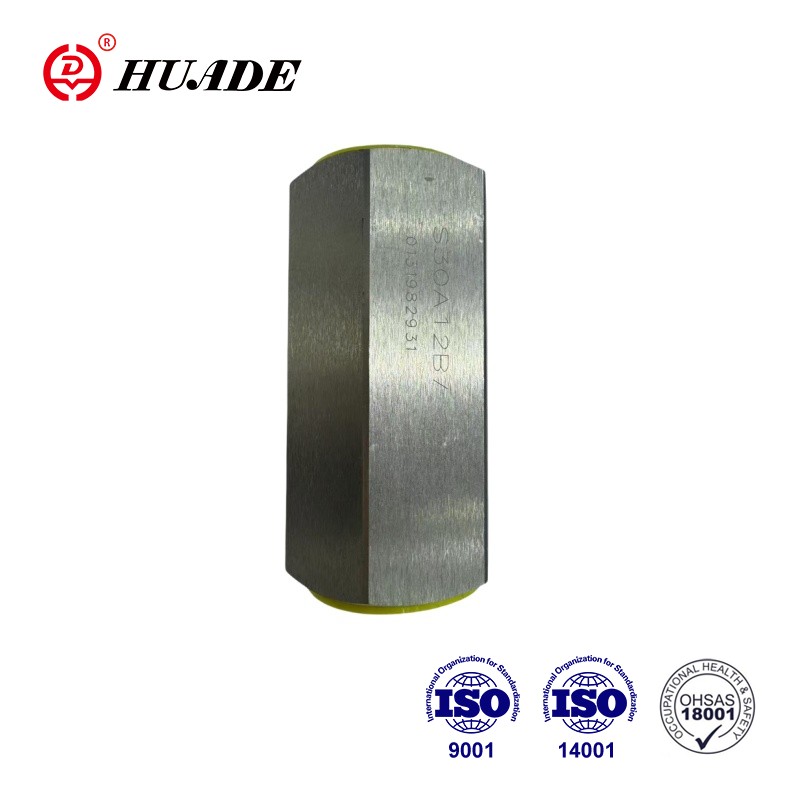

Was ist ein verzinktes Rückschlagventil Typ S?
Ein verzinktes Rückschlagventil Typ S ist ein Einweg-Durchflusskontrollgerät, das verhindert, dass Flüssigkeit in Ihrem Rohrleitungssystem zurückfließt. Der „verzinkte“ Teil bedeutet, dass der Ventilkörper mit einer schützenden Zinkbeschichtung versehen ist, die entweder durch Feuerverzinkung oder Galvanisierung aufgebracht wird. Diese Zinkschicht dient als Schutzschild gegen Rost und Korrosion, weshalb man diese Ventile häufig in Außenanlagen und Wassersystemen sieht.
Die Bezeichnung „Typ S“ kann unterschiedliche Bedeutungen haben, je nachdem, ob es sich um hydraulische Geräte oder um Standardinstallationen handelt. In hydraulischen Anwendungen bezieht sich Typ S typischerweise auf eine federbelastete Teller- oder Kolbenkonstruktion, die Drücke bis zu 450 bar (ca. 6.500 psi) bewältigen kann. Bei Rohrleitungsarbeiten kann das S auf eine Rückschlagklappe mit Muffenschweißanschlüssen oder auf eine bestimmte Herstellerserie hinweisen. Diese Unterscheidung ist wichtig, da die beiden Designs ganz unterschiedlich funktionieren.
Wie funktioniert der Typ-S-Mechanismus?
Die hydraulische Version eines verzinkten Rückschlagventils Typ S verwendet einen federbelasteten Kolben, der entlang einer Mittellinie gleitet. Wenn der Flüssigkeitsdruck stark genug gegen den Kolben drückt, drückt er die Feder zusammen und öffnet das Ventil. Sobald der Druck abfällt oder versucht, sich umzukehren, schnappt die Feder den Kolben zurück in seinen Sitz und sorgt so für eine dichte Abdichtung. Dies geschieht schnell und trägt so dazu bei, Wasserschläge (diese lauten Knallgeräusche, die man manchmal in Rohren hört) zu verhindern.
Die Rohrleitung vom Typ S hingegen verfügt normalerweise über eine Scheibe oder Klappe, die an einem Scharnier schwingt. Die Schwerkraft und der Vorwärtsfluss drücken die Scheibe auf, und wenn der Fluss aufhört, fällt die Scheibe wieder an ihren Platz. Dieses Design eignet sich gut für größere Rohrgrößen und macht auch festen Partikeln im Wasser nichts aus, schließt aber langsamer als der Kolbentyp. Die Wahl zwischen diesen beiden beeinflusst die Leistung Ihres verzinkten Rückschlagventils Typ S unter realen Bedingungen.
Die verzinkte Beschichtung verstehen
Beim Verzinkungsprozess werden Stahlteile in geschmolzenes Zink bei etwa 300 °C getaucht. Dadurch entstehen mehrere Schichten: eine innere Schicht aus einer Zink-Eisen-Legierung, die sich fest mit dem Stahl verbindet, und eine äußere Schicht aus reinem Zink, die den Belastungen durch Umwelteinflüsse standhält. Wenn diese äußere Schicht korrodiert, schützt sie tatsächlich den darunter liegenden Stahl durch einen Prozess, der Opferschutz genannt wird.
Bei der Feuerverzinkung wird typischerweise eine Beschichtungsdicke von 45 bis 85 Mikrometern erzeugt, die unter normalen atmosphärischen Bedingungen über 50 Jahre halten kann. Das verzinkte Rückschlagventil Typ S profitiert von diesem langanhaltenden Schutz, insbesondere bei der Installation im Freien oder in unbeheizten Gebäuden. Allerdings unterliegt die Zinkbeschichtung Temperaturgrenzen. Eine dauerhafte Einwirkung von über 200 °C (392 °F) beschädigt die Beschichtung, und über 250 °C beginnt sich das Zink vom Stahl abzulösen. Das bedeutet, dass Ihr verzinktes Rückschlagventil Typ S am besten in Systemen funktioniert, in denen kühle bis warme Flüssigkeiten verarbeitet werden, nicht Dampf oder Hochtemperatur-Hydrauliköl.
Druck- und Durchflussspezifikationen
Ein typisches hydraulisches verzinktes Rückschlagventil vom Typ S kann je nach Anschlussgröße Arbeitsdrücke von 35 bis 40 MPa verarbeiten. Kleinere Größen (6 mm bis 15 mm) sind normalerweise auf 40 MPa ausgelegt, während größere Größen (20 mm bis 30 mm) möglicherweise auf 35 MPa begrenzt sind. Die maximalen Durchflussraten liegen zwischen 15 und 300 Litern pro Minute und decken die meisten mobilen Hydraulikgeräte und Industriemaschinen ab.
Der Öffnungsdruck (der Mindestdruck, der zum Öffnen des Ventils erforderlich ist) ist eine weitere wichtige Zahl. Bei den meisten Ausführungen vom Typ S liegt dieser Wert zwischen 0 und 0,6 MPa. Ein geringerer Öffnungsdruck bedeutet, dass sich das Ventil leichter öffnet, was den Energieverlust in Ihrem System reduziert. Allerdings kann eine zu niedrige Einstellung dazu führen, dass das Ventil bei schwankendem Durchfluss flattert. Um dieses Problem zu vermeiden, sollte Ihr verzinktes Rückschlagventil Typ S dem Mindestbetriebsdruck Ihres Systems entsprechen.
Der Strömungswiderstand beim Typ S-Design ist höher als bei einem Rückschlagventil, da die Flüssigkeit den Kolben gegen die Federspannung gerade nach oben drücken muss. Dadurch entsteht ein Druckabfall, ähnlich wie bei einem Kugelventil. Für Anwendungen mit hohem Durchfluss, bei denen der Druckabfall eine große Rolle spielt, möchten Sie möglicherweise berechnen, ob ein Typ S die richtige Wahl ist oder ob eine Swing-Check-Funktion besser funktionieren würde.
Temperaturaspekte für verzinkte Ventile
Der Temperaturbereich für ein verzinktes Rückschlagventil Typ S liegt typischerweise zwischen -20 °C und 80 °C für die Flüssigkeit im Inneren. Die Umgebungstemperatur sollte zwischen -20°C und 50°C liegen. Diese Grenzwerte sind sowohl auf die Zinkbeschichtung als auch auf die im Inneren des Ventils verwendeten Dichtungsmaterialien zurückzuführen.
Steigen die Temperaturen dauerhaft über 200 °C, beginnt die Zinkschicht aufzubrechen. Kurze Einwirkungen von bis zu 350 °C führen möglicherweise nicht zu einem sofortigen Ausfall, aber wiederholte Zyklen bei hohen Temperaturen verkürzen definitiv die Lebensdauer des Ventils. Wenn Ihr System regelmäßig Warmwasser über 180 °F laufen lässt, sollten Sie sich wahrscheinlich nach Edelstahloptionen anstelle eines verzinkten Rückschlagventils vom Typ S umsehen.
Für die verzinkte Beschichtung selbst sind kalte Temperaturen im Allgemeinen weniger problematisch, Sie müssen jedoch auf Eisbildung in Wassersystemen achten. Das Ventilgehäuse kann reißen, wenn das Wasser im Inneren gefriert und sich ausdehnt. Eine ordnungsgemäße Winterisierung oder die Verwendung von Glykolmischungen trägt dazu bei, dieses Problem in saisonalen Systemen zu verhindern.
Wo das verzinkte Rückschlagventil Typ S am besten funktioniert
Brandschutzsysteme sind ein Hauptanwendungsgebiet für verzinkte Rückschlagventile. Die für Feuerwehr-Rückschlagventile erforderlichen UL- und FM-Zertifizierungen schreiben häufig eine Konstruktion aus verzinktem Gusseisen oder Sphäroguss vor. Ein Typ-S-Design in diesen Systemen verhindert den Rückfluss von Sprinkler-Steigleitungen und stellt sicher, dass bei Bedarf immer Wasser zur Verfügung steht. Die verzinkte Beschichtung bietet jahrzehntelangen Schutz auch in feuchten Ventilräumen oder Außeninstallationen.
Bewässerungssysteme profitieren auch von Installationen mit verzinkten Rückschlagventilen vom Typ S. Landwirtschaftliche Pumpstationen, Wassersysteme für Golfplätze und kommunale Bewässerungsnetze verwenden alle Rückschlagventile, um die Pumpenleitungen aufrechtzuerhalten und einen Rückfluss zu verhindern. Die Zinkbeschichtung verträgt die Einwirkung von Düngemitteln und Mineralien im Bewässerungswasser besser als blanker Stahl, wenn auch nicht so gut wie Edelstahl.
Bei mobilen Hydraulikgeräten wie Baggern, Kränen und landwirtschaftlichen Maschinen wird üblicherweise die Hochdruck-Hydraulikversion eines verzinkten Rückschlagventils vom Typ S verwendet. Diese Ventile schützen Hydraulikpumpen und -motoren vor Druckspitzen, wenn die Maschine abschaltet oder sich Lasten plötzlich verschieben. Das kompakte Design passt in enge Räume und die verzinkte Oberfläche schützt vor Rost durch Regen und Schlamm auf der Baustelle.
Kommunale Wasserverteilungssysteme verwenden manchmal größere verzinkte Rückschlagventile (die von bestimmten Herstellern möglicherweise als Typ S bezeichnet werden) an Pumpstationen und Druckzonengrenzen. Diese Installationen verhindern, dass Wasser beim Abschalten durch die Pumpen zurückfließt, schützen so die Ausrüstung und sorgen für die Aufrechterhaltung ordnungsgemäßer Druckzonen im Verteilungsnetz.
Best Practices für die Installation
Der korrekte Einbau eines verzinkten Rückschlagventils Typ S beginnt mit der Bestätigung der Durchflussrichtung. Auf dem Gehäuse jedes Rückschlagventils ist ein Pfeil eingeformt oder eingestanzt, der anzeigt, in welche Richtung die Flüssigkeit fließen soll. Wenn Sie es umgekehrt installieren, bleibt das Ventil die ganze Zeit geschlossen und blockiert Ihr System vollständig.
Das Ventil kann in jeder Ausrichtung installiert werden (horizontal, vertikal oder abgewinkelt). Bei der Ausführung vom Typ S wird jedoch oft die vertikale Installation mit Aufwärtsströmung bevorzugt, da die Schwerkraft dazu beiträgt, dass der Kolben beim Schließen richtig sitzt. Stellen Sie bei horizontalen Leitungen sicher, dass auf beiden Seiten des Ventils eine ausreichende Unterstützung vorhanden ist, um zu verhindern, dass Rohrspannungen auf das Ventilgehäuse übertragen werden.
Für Gewindeverbindungen ist ein geeignetes Dichtmittel erforderlich. Vermeiden Sie jedoch, dass Klebeband oder Masse in das Ventil gelangt, wo es die beweglichen Teile beeinträchtigen könnte. Für Installationen mit verzinkten Rückschlagventilen vom Typ S mit Gewinde verwenden Sie PTFE-Band oder ein mit Ihrer Flüssigkeit kompatibles Rohrklebemittel. Ziehen Sie die Gewindeverbindungen nicht zu fest an, da dies zu Rissen im Ventilgehäuse führen kann, insbesondere bei Konstruktionen aus Gusseisen.
Bei Flanschverbindungen ist ein gleichmäßiges, sternförmiges Schraubendrehmoment erforderlich, um sicherzustellen, dass die Dichtung richtig sitzt. Die verzinkte Oberfläche der Flanschflächen sollte glatt genug sein, um die Dichtung abzudichten. Eine grobe Verzinkung muss jedoch vor dem Zusammenbau möglicherweise leicht abgeschliffen werden. Überprüfen Sie die Kompatibilität Ihres Dichtungsmaterials mit der Flüssigkeit und der Betriebstemperatur Ihres verzinkten Rückschlagventils Typ S.
Wartungsanforderungen
Eine regelmäßige Inspektion sorgt dafür, dass Ihr verzinktes Rückschlagventil Typ S zuverlässig funktioniert. In den ersten sechs Monaten nach der Installation helfen monatliche Kontrollen dabei, etwaige Installationsprobleme frühzeitig zu erkennen. Danach reichen für die meisten Anwendungen in der Regel vierteljährliche Inspektionen aus. Achten Sie bei Inspektionen auf Anzeichen von Undichtigkeiten rund um das Ventilgehäuse, ungewöhnliche Geräusche während des Betriebs oder Veränderungen im Systemdruck, die auf Ventilprobleme hinweisen könnten.
Die Innenteile eines verzinkten Rückschlagventils Typ S können durch Schmutz aus dem Rohrleitungssystem verunreinigt werden. Durch den vorgeschalteten Einbau eines Siebs oder Filters (bei hydraulischen Anwendungen wird eine Filterung von 15 Mikron empfohlen) wird verhindert, dass feste Partikel den Kolben verstopfen oder sich unter dem Ventilsitz ansammeln. Diese einfache Ergänzung kann die Lebensdauer des Ventils erheblich verlängern und den Wartungsbedarf reduzieren.
Wenn Sie Wasserschläge oder laute Schließgeräusche bemerken, ist das Ventil möglicherweise für Ihre Durchflussrate überdimensioniert oder der Öffnungsdruck ist möglicherweise zu niedrig eingestellt. Durch Anpassen der Federvorspannung (sofern Ihr Ventildesign dies zulässt) oder durch Ersetzen des Ventils durch eine andere Größe können diese Probleme gelöst werden. Anhaltende Leckagen über den Ventilsitz hinaus bedeuten in der Regel, dass Schmutz auf der Dichtfläche festsitzt oder der Sitz abgenutzt ist und ausgetauscht werden muss.
Die äußere verzinkte Beschichtung erfordert nur minimale Wartung. Wenn Sie jedoch bemerken, dass sich auf der Oberfläche weißer Rost (Nasslagerfleck) bildet, wischen Sie ihn ab und lassen Sie das Ventil gründlich trocknen. Dieses weiße Korrosionsprodukt ist Zinkoxid und obwohl es schlecht aussieht, schützt es tatsächlich den darunter liegenden Stahl. Echte Korrosion bis zum Grundmetall zeigt sich als roter oder brauner Rost und weist darauf hin, dass die Zinkbeschichtung an dieser Stelle versagt hat.
Vergleich der Materialoptionen
Wenn Sie sich zwischen einem verzinkten Rückschlagventil Typ S und anderen Materialien entscheiden, sind Kosten und Korrosionsbeständigkeit die Hauptfaktoren. Verzinkter Stahl liegt im Mittelfeld: Er kostet etwa 40 % weniger als Edelstahl, bietet aber einen viel besseren Korrosionsschutz als blanker Kohlenstoffstahl oder Gusseisen.
Rückschlagventile aus Edelstahl (normalerweise Güteklasse 316 oder 304) bieten die beste Korrosionsbeständigkeit, insbesondere in Salzwasser- oder chemischen Umgebungen. Sie halten höheren Temperaturen stand, ohne die Beschichtung zu beschädigen, und halten unter rauen Bedingungen länger. Edelstahl kostet jedoch 2,5- bis 5-mal mehr als ein verzinktes Rückschlagventil vom Typ S. Für preisbewusste Projekte in Süßwasser- oder leichten Industrieumgebungen ist die verzinkte Option finanziell sinnvoller.
Bronze-Rückschlagventile eignen sich gut für Sanitärinstallationen in Wohngebäuden und dort, wo höhere Temperaturen erforderlich sind. Sie sind jedoch auf niedrigere Drücke als ein verzinktes Rückschlagventil vom Typ S beschränkt. Die 450-bar-Belastbarkeit des Typ-S-Hydraulikdesigns übersteigt bei weitem die Belastbarkeit von Bronze. Auch Bronze kostet pro Ventil mehr, wenn auch nicht so viel wie Edelstahl.
Rückschlagventile aus blankem Stahl oder Gusseisen kosten im Vorfeld weniger, erfordern jedoch in korrosiven Umgebungen eine Lackierung oder einen anderen Schutz. Die Wartungskosten und die kürzere Lebensdauer gleichen in der Regel die anfänglichen Einsparungen aus. Ein verzinktes Rückschlagventil vom Typ S bietet in den meisten Situationen, in denen keine extreme Korrosionsbeständigkeit erforderlich ist, langfristig einen besseren Wert.
Häufige Probleme und Lösungen
Klappern oder Flattern tritt auf, wenn sich das Ventil aufgrund von Druckschwankungen nahe der Öffnungsdruckschwelle schnell öffnet und schließt. Dieses Problem tritt häufig auf, wenn ein verzinktes Rückschlagventil Typ S für den tatsächlichen Durchfluss überdimensioniert ist. Die Lösung besteht entweder darin, ein kleineres Ventil zu installieren oder die Öffnungsdruckeinstellung zu erhöhen, wenn Ihre Ventilkonstruktion eine Anpassung zulässt. In manchen Fällen kann das Hinzufügen einer kleinen Öffnung oder Durchflussdrossel stromabwärts das Strömungsmuster stabilisieren.
Wasserschläge machen sich durch laute Knallgeräusche bemerkbar, wenn das Ventil plötzlich schließt. Das Kolbendesign vom Typ S bewältigt dies im Allgemeinen besser als Swing-Checks, da der federbelastete Verschluss schnell und reibungslos erfolgt. Wenn immer noch Wasserschläge auftreten, benötigen Sie möglicherweise ein anderes Ventil mit langsameren Schließeigenschaften oder den Einbau eines Wasserschlagdämpfers in das System. Eine ordnungsgemäße Rohrunterstützung trägt auch dazu bei, Lärm und Belastung durch Druckstöße zu minimieren.
Eine Leckage über den Ventilsitz hinaus ermöglicht einen Rückfluss, was den Zweck eines Rückschlagventils zunichte macht. Kleine Leckagemengen (unter 0,25 cm³/min oder etwa 5 Tropfen pro Minute) liegen innerhalb der akzeptablen Spezifikationen für die meisten verzinkten Rückschlagventile des Typs S. Übermäßige Leckage bedeutet normalerweise, dass sich Fremdkörper im Sitz festgesetzt haben, die Dichtflächen abgenutzt sind oder die Feder geschwächt ist. Das Reinigen oder Ersetzen interner Komponenten behebt die meisten Leckageprobleme.
Äußere Undichtigkeiten am Gehäuse oder an den Anschlüssen deuten auf eine defekte Dichtung oder ein gerissenes Gehäuse hin. Durch das Anziehen der Schrauben lässt sich möglicherweise eine geringfügige Leckage verhindern. Wenn das Leck jedoch weiterhin besteht, müssen Sie das Ventil zerlegen, die Dichtflächen überprüfen und die Dichtungen austauschen. Risse im Ventilkörper erfordern einen vollständigen Austausch des Ventils, da die strukturelle Integrität beeinträchtigt ist.
Marktoptionen und Lieferanten
Mehrere große Hersteller produzieren verzinkte Rückschlagventile vom Typ S für verschiedene Märkte. Bosch Rexroth, Parker Hannifin und PONAR Wadowice bieten Präzisionshydraulikversionen mit den Hochdruckfähigkeiten und kompakten Größen, die für mobile Geräte und Industriemaschinen erforderlich sind. Diese Unternehmen stellen detaillierte technische Daten zur Verfügung und können bei der richtigen Ventilauswahl für anspruchsvolle Hydraulikanwendungen helfen.
Für Wasser- und Sanitäranwendungen stellen Unternehmen wie Watts (einschließlich ihrer Marke Ames), Mueller und verschiedene chinesische Hersteller (FCV, Dervos, Neway) verzinkte Rückschlagventile her, die möglicherweise als Typ S oder mit ähnlichen Seriencodes bezeichnet werden. Diese Ventile erfüllen in der Regel die ANSI/AWWA-Standards für die Wasserversorgung und verfügen bei Bedarf über entsprechende Zertifizierungen für den Brandschutz oder die Verwendung von Trinkwasser.
Die Preise variieren stark je nach Größe, Druckstufe und Zertifizierungen. Kleine hydraulisch verzinkte Rückschlagventile vom Typ S (Anschlüsse von 6 mm bis 15 mm) können unter 100 US-Dollar kosten, während zertifizierte Feuerwehrmodelle in 4-Zoll-Größe etwa 800 bis 900 US-Dollar kosten. Große 12-Zoll-Flanschgeräte können 5.000 US-Dollar übersteigen, insbesondere mit UL- oder FM-Zulassungen. Die Zertifizierungskosten und Prüfanforderungen erhöhen den Preis im Vergleich zu nicht zertifizierten Industriearmaturen erheblich.
Überlegen Sie bei der Beschaffung eines verzinkten Rückschlagventils Typ S, ob Sie einen Händler mit lokalem Lagerbestand für eine schnelle Lieferung benötigen oder ob Sie für bessere Preise bei größeren Mengen direkt beim Hersteller bestellen können. Auch die Qualität des technischen Supports ist wichtig, insbesondere bei hydraulischen Anwendungen, bei denen die richtige Auswahl die Systemleistung und den Geräteschutz beeinflusst.
Die richtige Wahl treffen
Die Wahl eines verzinkten Rückschlagventils vom Typ S ist sinnvoll, wenn Sie in Systemen, die unter 200 °C und mäßiger Chemikalienbelastung betrieben werden, einen guten Korrosionsschutz zu einem vernünftigen Preis benötigen. Die Hochdruckfähigkeit des hydraulischen Typ-S-Designs eignet sich für mobile Geräte und Industriemaschinen, bei denen der Platz knapp ist und Druckspitzen häufig auftreten. Bei Wassersystemen leistet die verzinkte Beschichtung jahrzehntelange Dienste in Anwendungen von der Bewässerung bis zum Brandschutz.
Allerdings ist ein verzinktes Rückschlagventil Typ S nicht immer die beste Option. Hochtemperatursysteme über 180 °F Dauerbetrieb sollten Edelstahl verwenden. Auch Salzwasser- oder stark korrosive chemische Anwendungen profitieren trotz der höheren Kosten von der Umrüstung auf Edelstahl. Sehr große Rohrgrößen (über 12 Zoll) funktionieren möglicherweise besser mit epoxidbeschichteten oder Edelstahl-Schwenkdämpfern als mit verzinkten Ausführungen vom Typ S.
Die Schlüsselfaktoren bei Ihrer Entscheidung sollten Betriebsdruck, Temperaturbereich, Flüssigkeitsverträglichkeit und Umgebungseinflüsse sein. Passen Sie die Spezifikationen des Ventils an Ihre tatsächlichen Systemanforderungen an, anstatt zu hohe Anforderungen an Bedingungen zu stellen, die nicht auftreten. Ein richtig ausgewähltes verzinktes Rückschlagventil vom Typ S bietet jahrelangen zuverlässigen Betrieb bei minimalem Wartungsaufwand, schützt Ihre Pumpen und Geräte und hält gleichzeitig das Budget Ihres Projekts ein.
Wenn Sie verstehen, was Typ S in Ihrem spezifischen Kontext bedeutet (Hydraulikkolben vs. Pipeline-Swing-Check), können Sie sicherstellen, dass Sie das richtige Ventil für Ihre Anwendung erhalten. Im Zweifelsfall wenden Sie sich an den Hersteller oder einen qualifizierten Händler, der Ihre Systemparameter überprüfen und die geeignete Ventilkonfiguration empfehlen kann. Wenn Sie sich jetzt die Zeit nehmen, die richtige Wahl zu treffen, vermeiden Sie teure Fehler und spätere Ausfallzeiten.
