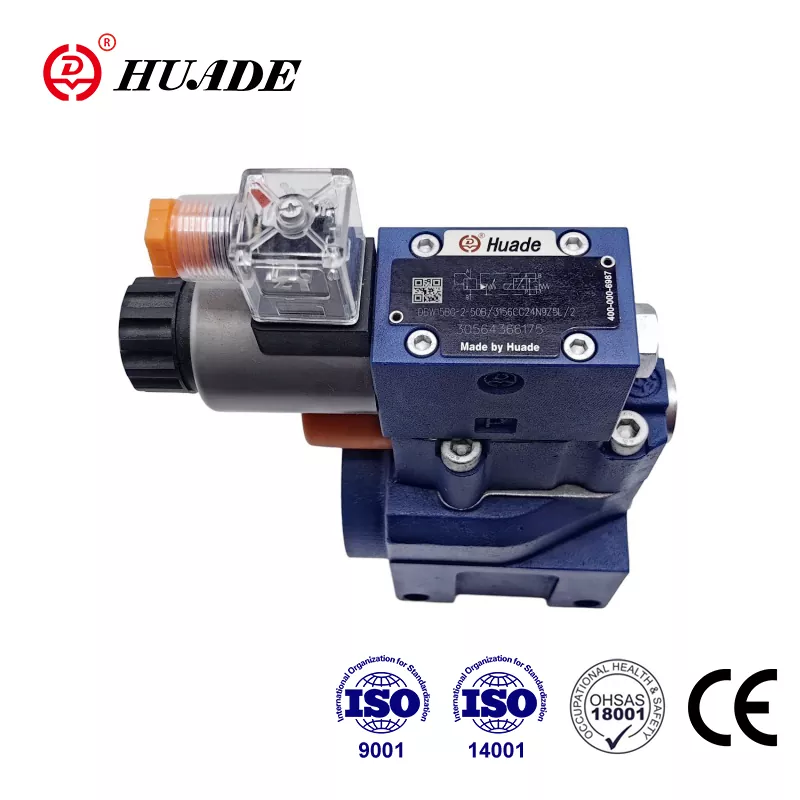

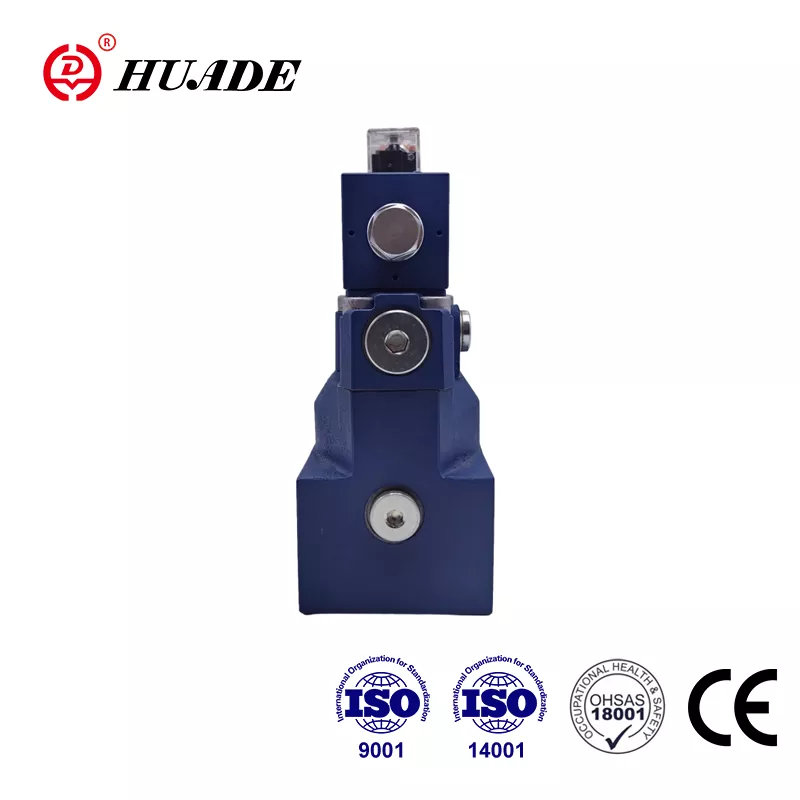

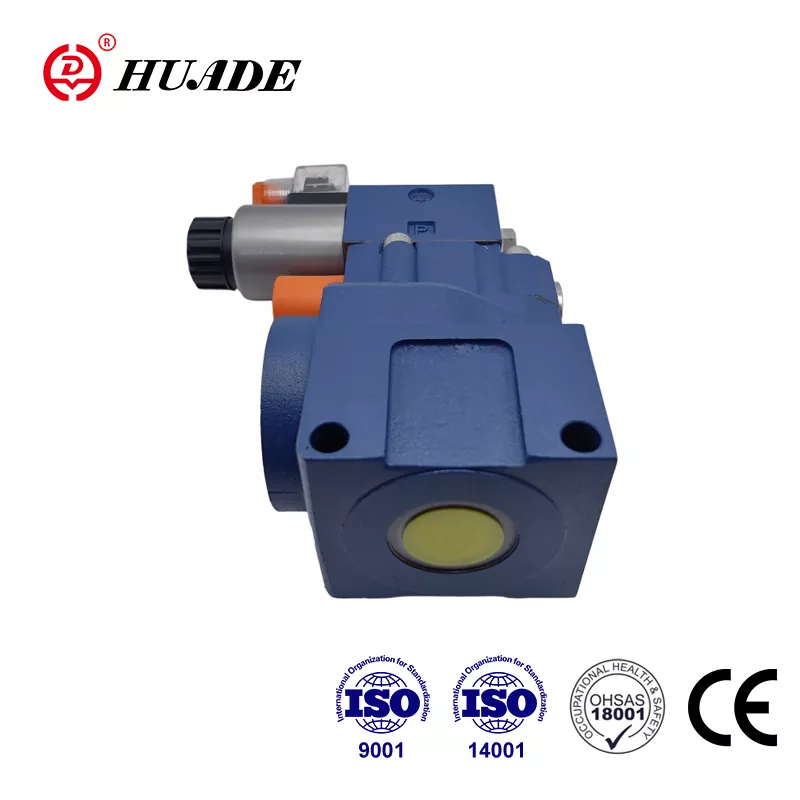

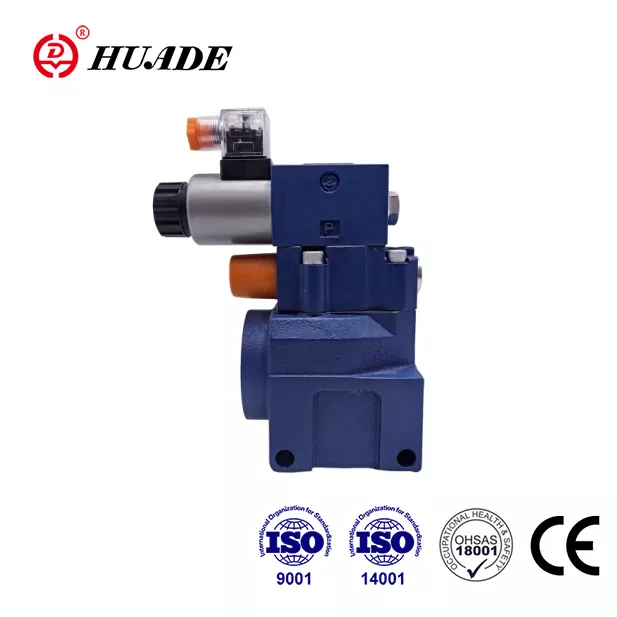

Druckbegrenzungsventil DBW 20

Huade Hydraulic bietet häufig Hydraulikventile mit ähnlicher Qualität wie Erstmarken, jedoch zu günstigeren Preisen. Das Druckbegrenzungsventil DBW 20 kann in Leistung und Parametern mit Rexroth mithalten. Der Grund dafür ist, dass Huade Hydraulic aufgrund zweier langfristiger Kooperationen mit Rexroth Spitzentechnologie von Rexroth eingeführt hat. Als Hersteller mit beträchtlicher Stärke im Bereich der hydraulischen Übertragung und Steuerung legt Huade Hydraulic mehr Wert auf die Praktikabilität seiner Druckventile und wird vom Markt bevorzugt. Alle Niederlassungen des Unternehmens haben ISO9001, ISO14001 und OH SAS18001 bestanden. Huade® ist aufgrund der zuverlässigen Qualität und stabilen Leistung seiner Produkte eine bekannte nationale Marke in China.

Produktparameter des Druckbegrenzungsventils DBW 20

Produktmerkmale und Anwendung des Druckbegrenzungsventils DBW 20

Merkmale:

▶ Unterplattenmontage

▶ Anschlussbild nach DIN 24 340, Form E, ISO 6264 und CETOP – RP 121H

▶ Rohranschluss

▶ Verbindung einfügen

▶ Drei Einstellelemente:

. Drehknopf

. Verhexen. Kopfschraube mit Schutzkappe

. Abschließbarer Drehknopf mit Skala

▶ Magnetgesteuerte Entladung über eingebautes Wegeschieberventil

Anwendung:

Die Hauptaufgabe der Druckbegrenzungsventile DBW 20 besteht darin, die Entlastung des Steuerdrucks zu begrenzen und magnetisch zu betätigen.

Abschnitt und Symbole des Druckbegrenzungsventils DBW 20

Allgemein

Vorgesteuerte Druckbegrenzungsventile DBW bestehen im Wesentlichen aus dem Hauptventil (1) mit Hauptschieberbaugruppe (3) und dem vorgesteuerten Ventil (2) mit Druckeinstellelement.

Druckbegrenzungsventil Typ DB

Der im Anschluss A anstehende Druck wirkt auf den Hauptkolben (3). Gleichzeitig wird über die Steuerleitungen (6) und (7), die mit Blenden (4) und (5) versehen sind, Druck auf die federbelastete Seite des Hauptkolbens (3) und auf die Kugel (8) ausgeübt ) im Vorsteuerventil (2). Übersteigt der Druck im Anschluss A den an der Feder (9) eingestellten Ventilwert, öffnet die Kugel (8) gegen die Feder (9).

Das Signal hierfür kommt intern über die Steuerleitungen (10) und (6) vom Anschluss A. Die Druckflüssigkeit auf der federbelasteten Seite des Hauptkolbens (3) fließt nun über die Steuerleitung (7), Blendenbohrung (11). ) und Kugel (8) in die Federkammer (12). Durch die Blenden (4) und (5) entsteht am Hauptkolben (3) ein Druckabfall, die Verbindung von Anschluss A nach Anschluss B ist geöffnet. Nun strömt die Druckflüssigkeit unter Aufrechterhaltung des eingestellten Betriebsdrucks von Anschluss A nach Anschluss B.

Über den Anschluss „X“ (15) kann das Druckbegrenzungsventil entlastet oder auf einen anderen Druck (zweite Druckstufe) umgeschaltet werden.

Druckbegrenzungsventil Typ DBW

Die Funktion dieses Ventils entspricht grundsätzlich der des Ventiltyps DB

Die Entlastung am Hauptkolben (3) erfolgt jedoch durch Betätigung des eingebauten Wegeventils (16).

Struktur von DBW...50B

Symbol von DBW...50B

Beachten

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4.Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
