Im Rahmen der strategischen Zusammenarbeit zwischen der chinesischen und der deutschen Regierung seit 1979 hat Huade Spitzentechnologie von Rexroth integriert. Das Wegeschieberventil Huade® WE 4 ist eine kostengünstige Alternative zum gleichen Modell von Rexroth. Huade legt großen Wert auf die Qualität. Huade verfügt über ein strenges Testsystem, um sicherzustellen, dass jedes Wegeventil eine hervorragende Leistung aufweist. Die Magnetventilserie hat die CE-Zertifizierung bestanden. Huade®-Hydraulikventile werden häufig in den Bereichen Maschinenbau und Baumaschinen, Metallurgie, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Erdöl und Petrochemie, Militärindustrie und anderen Bereichen eingesetzt. Es ist eine zuverlässige nationale Marke in China.
|
Hydraulische technische Daten |
||
|
Max. Betriebsdruck – Anschlüsse A, B, P (㎫) |
bis 21.0 |
|
|
Port T（㎫） |
10,0 .Bei Symbolen A oder B muss Anschluss T als Leckageanschluss verwendet werden |
|
|
Max. Durchfluss (l/min) |
bis 25 |
|
|
Druckflüssigkeit |
Mineralöl oder Phosphatester |
|
|
Viskositätsbereich (mm2/s) |
2,8 bis 500 |
|
|
Temperaturbereich der Druckflüssigkeit (℃) |
-30~+80 |
|
|
Verschmutzungsgrad (㎛) |
Maximal zulässiger Verschmutzungsgrad der Hydraulikflüssigkeit nach NAS 1638 Klasse 9. Wir empfehlen daher einen Filter mit einer Mindestrückhalterate von β≥ 75 |
|
|
Gewicht (kg) |
Ventil mit 1 Magnet 0,9 |
|
|
Elektrische technische Daten |
||
|
Verfügbare Spannungen (V) |
12. 24.220.110R 220R |
|
|
Stromverbrauch (W) |
22 |
|
|
Pflicht |
kontinuierlich |
|
|
Schaltzeit |
EIN (ms) |
20 bis 30 |
|
AUS (ms) |
10 bis 20 |
|
|
Max. Umgebungstemperatur (℃) |
+50 |
|
|
Max. Spulentemperatur (℃) |
+150 |
|
|
Schutzart nach DIN 40 050 |
IP65 |
|
|
Schalthäufigkeit (Zyklen/h) |
15000 |
|
|
Beim elektrischen Anschluss muss der Schutzleiter (PE) entsprechend den einschlägigen Vorschriften angeschlossen werden |
||
Merkmale:

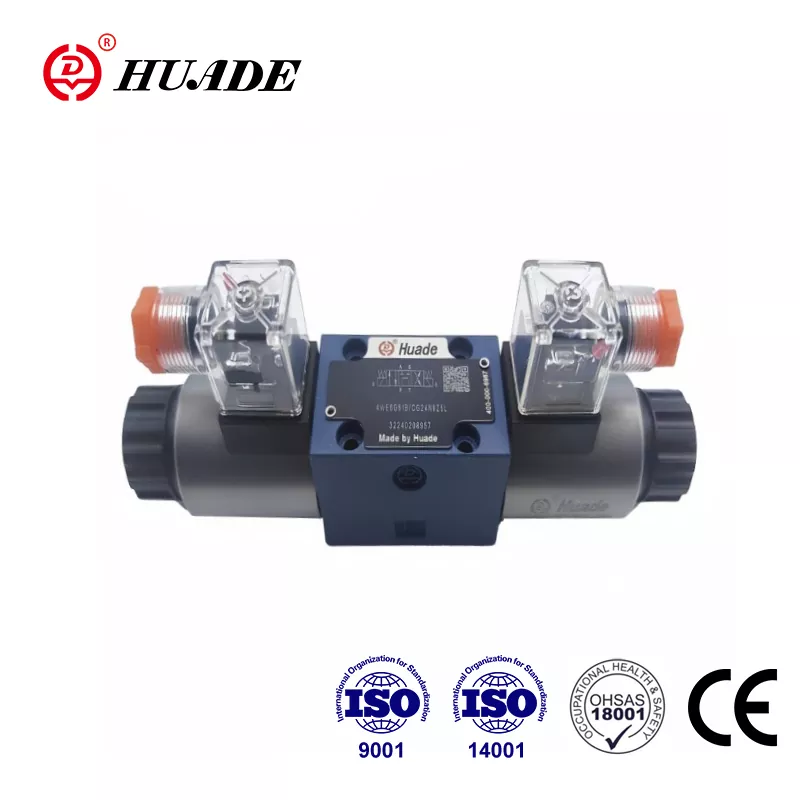

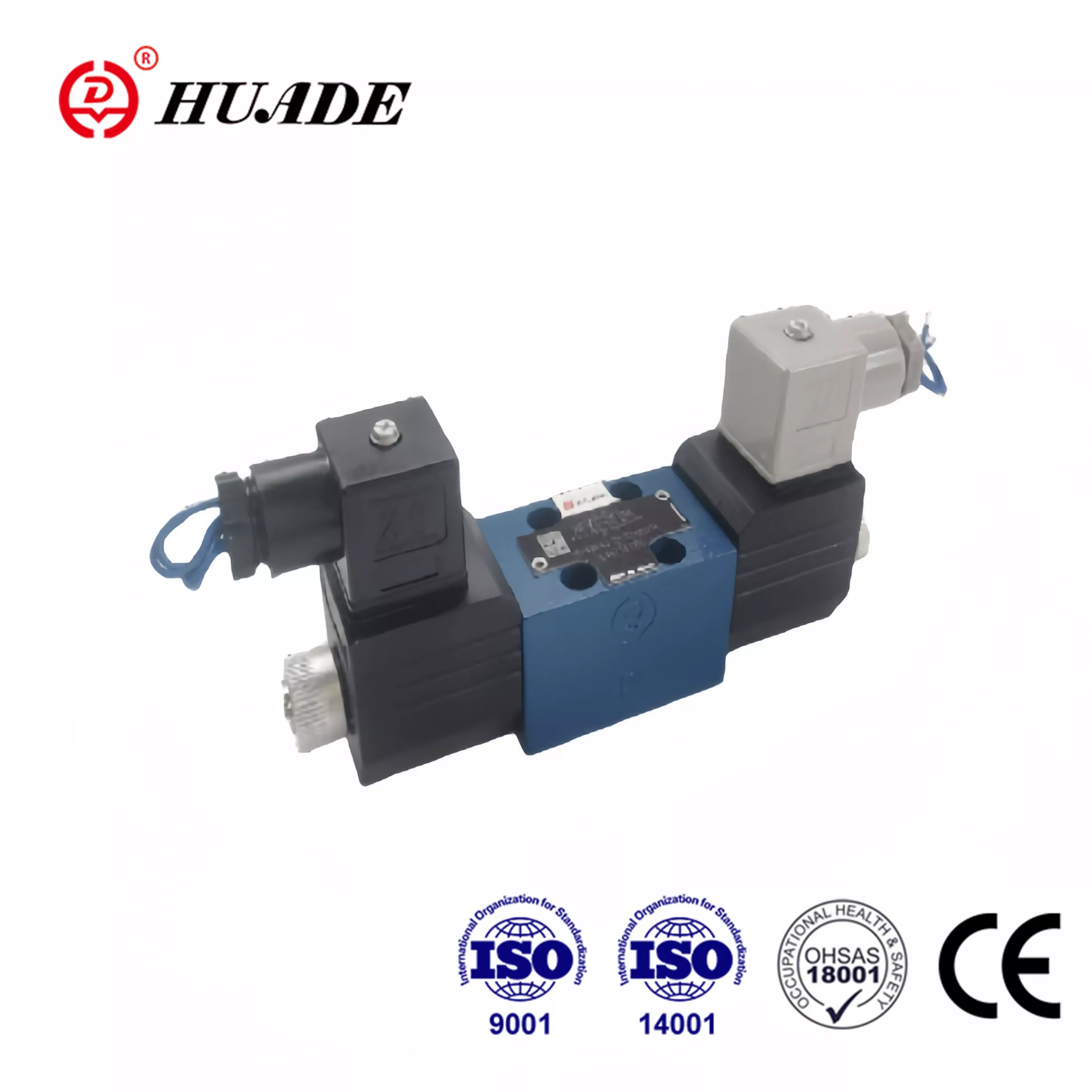

▶ Wegeventile vom Typ WE 4 sind magnetbetätigte Wegeschieberventile
▶ Nasse Stiftmagnete mit Gleich- oder Wechselstrom
▶ Anschlussmuster nach ISO 4401 und CETOP – RP 121H
Anwendung:
Wegeventile vom Typ WE 4 sind magnetbetätigte Wegeschieberventile. Sie steuern den Start, Stopp und die Richtung einer Flüssigkeit.
Diese Wegeventile bestehen im Wesentlichen aus dem Gehäuse (1), einem oder zwei Magneten (2), dem Steuerkolben (3) und einer oder zwei Rückstellfedern (4).
Der Steuerkolben (3) wird durch die Rückstellfeder (4) in der Mittel- bzw. Ausgangsstellung gehalten (außer bei gerasteten Steuerkolben). Der Steuerkolben (3) wird über Nassstiftmagnete (2) betätigt. Im spannungsführenden Zustand. Die Kraft des Magneten (2) wirkt über den Stößel (5) auf den Steuerkolben (3) und verschiebt diesen aus seiner Ruhelage in die gewünschte Endlage. Somit wird das erforderliche Strömungsmuster von P nach A und B nach P nach B und A nach T ausgewählt. Wenn der Magnet (2) stromlos ist, wird der Steuerschieber (3) in seine Neutralstellung zurückgeführt
Bei dieser Ausführung handelt es sich um ein Wegeventil mit 2 Schaltstellungen und Stellung durch die Rückstellfeder (4). Damit der Steuerschieber (3) ohne Betätigung bedient werden kann, ist eine verdeckte Handnotbetätigung vorgesehen
Erregung des Magneten.
Schnittansicht von 4WE 4-10B
