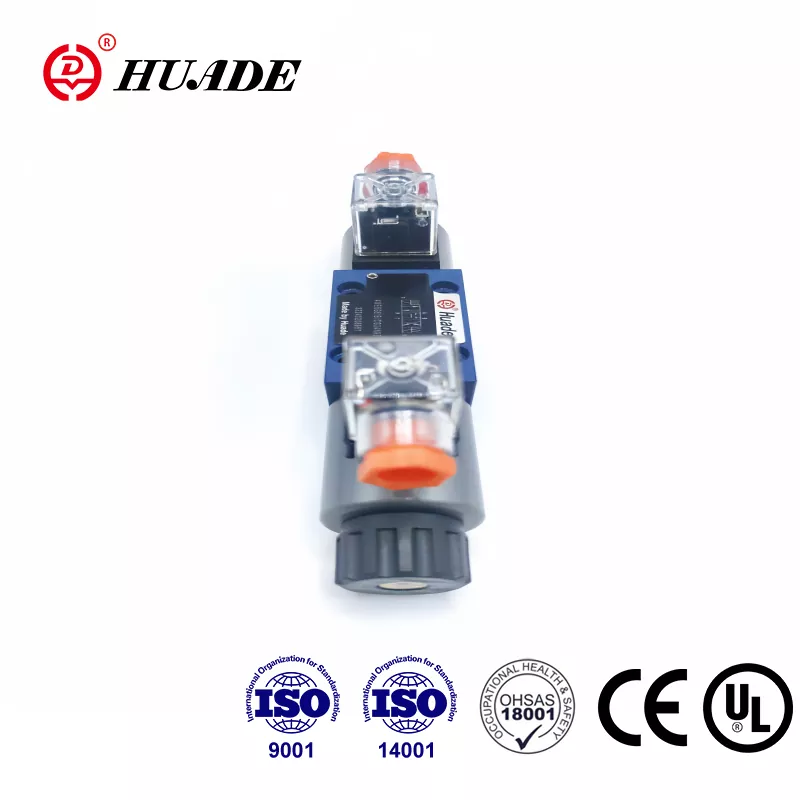

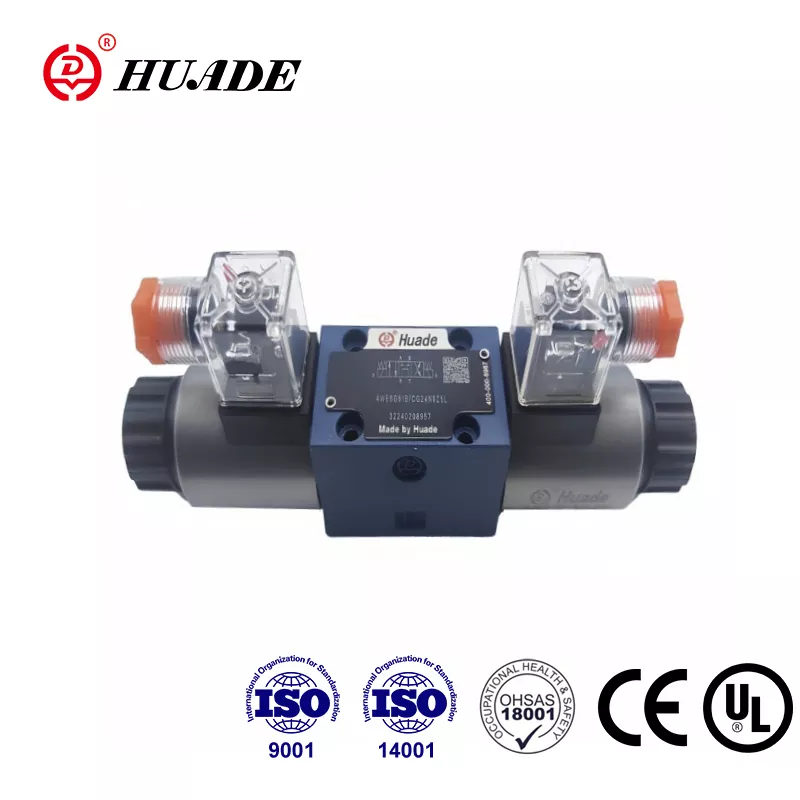

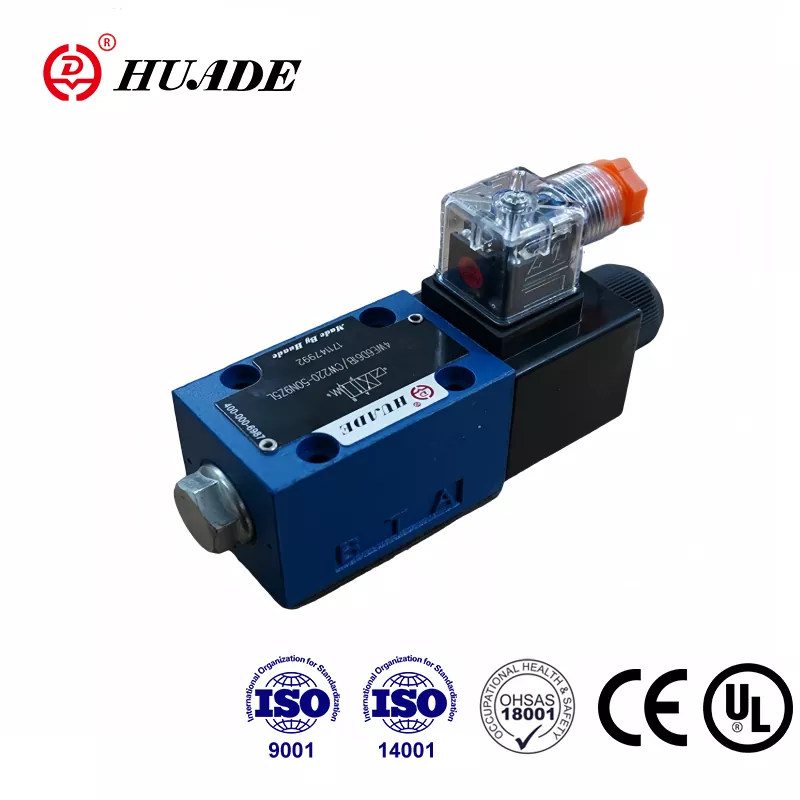

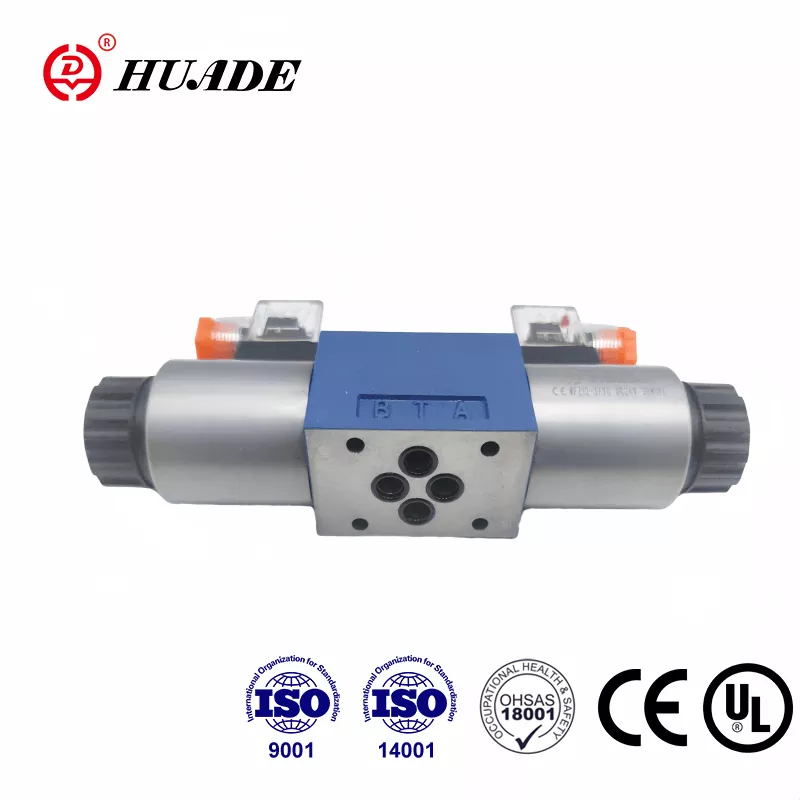

Aufgrund der langjährigen Zusammenarbeit mit Rexroth aus dem Jahr 1979 ist das Wegeschieberventil der Serie Huade® 4WE 6 eine kostengünstige Alternative zum gleichen Modell von Rexroth. Es ist eines der beliebtesten und am weitesten verbreiteten Wegeventile. Huade verfügt über 750 fortschrittliche Geräte, die aus der ganzen Welt importiert werden, und ein strenges Testsystem, um die überlegene Leistung seiner Hydraulikventile sicherzustellen. Das F&E- und Produktionsmanagementsystem entspricht ISO9001, ISO14001 und ISO45001. Alle Magnetwegeventile sind CE-zertifiziert. Huade®-Hydraulikventile werden in China häufig in den Bereichen Maschinenbau und Baumaschinen, Metallurgie, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Erdöl und Petrochemie, Militärindustrie und anderen Bereichen eingesetzt.
|
Hydraulisch |
|||
|
Max. Betriebsdruck Anschlüsse A, B, P (Mpa) |
bis 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
Bei den Symbolen A und B muss Anschluss T als Ablassanschluss verwendet werden |
|||
|
Max. Durchfluss (L/min) |
80(-);60(～) |
||
|
Druckflüssigkeit |
Mineralöle oder Phosphatester |
||
|
Viskositätsbereich (mm2/s) |
2,8~500 |
||
|
Temperaturbereich der Druckflüssigkeit （℃） |
-30~+80 |
||
|
Verschmutzungsgrad |
Maximal zulässiger Verschmutzungsgrad der Hydraulikflüssigkeit gemäß NAS 1638 Klasse9. |
||
|
Elektrisch |
|||
|
Spannungsart |
Gleichstrom |
Wechselstrom 50/60 Hz |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Stromverbrauch (W) |
30 |
||
|
Haltekraft (VA) |
- |
50 |
|
|
Einschaltleistung (VA) |
- |
220 |
|
|
Pflicht |
kontinuierlich |
||
|
Umschaltzeit auf IS0 6403 |
EIN (ms) |
25 bis 45 |
10 bis 20 |
|
AUS (ms) |
10 bis 25 |
15 bis 40 |
|
|
Schutzart nach DIN |
IP 65 |
||
|
Schalthäufigkeit (Zyklen/h) |
bis 15000 |
bis 7200 |
|
|
Bei elektrischen Anschlüssen ist der Schutzleiter (PE) |
|||
Merkmale:
▶ Direkt magnetbetätigtes Wegeschieberventil in Hochleistungsausführung
▶ Nassstift-Gleichstrom- oder Wechselstrommagnete mit abnehmbarer Spule
▶ Magnetspule um 90° drehbar
▶ Es ist nicht notwendig, die druckdichte Kammer beim Spulenwechsel zu öffnen
▶ Elektrische Anschlüsse wahlweise als Einzel- oder Zentralanschlüsse
▶ Handnotbetätigung, optional
▶ Anschlussmuster nach DIN 24 340 Form A, ISO 4401 und CETOP – RP 121H
Anwendung:
Wegeventile vom Typ 4WE 6 D sind magnetbetätigte Wegeschieberventile. Sie steuern den Start, Stopp und die Richtung einer Flüssigkeit.
Im Wesentlichen bestehen die Wegeventile aus dem Gehäuse (1), einem oder zwei Magneten (2), dem Steuerkolben (3) und einer oder zwei Rückstellfedern (4). Im stromlosen Zustand wird der Steuerkolben (3) durch Rückstellfedern (4) in der Neutral- bzw. Ausgangsstellung gehalten (außer bei Impulskolben). Die Betätigung des Steuerkolbens (3) erfolgt über Nassstiftmagnete (2). . Die Kraft der Magnete (2) wirkt über den Stößel (5) auf den Steuerkolben (3) und verschiebt diesen aus seiner Neutralstellung in die gewünschte Endlage. Dadurch ist ein freier Durchfluss von P nach A und von B nach T oder P gegeben nach B und A nach T.
Bei stromlosem Magnetventil (2) wird der Steuerkolben (3) durch die Rückstellfedern (4) in seine Neutralstellung zurückgeführt.
Eine optionale Handnotbetätigung (6) ermöglicht die Bewegung des Steuerschiebers (3), ohne dass das Magnetventil aktiviert wird.
Strukturdiagramm von WE 6 61B
