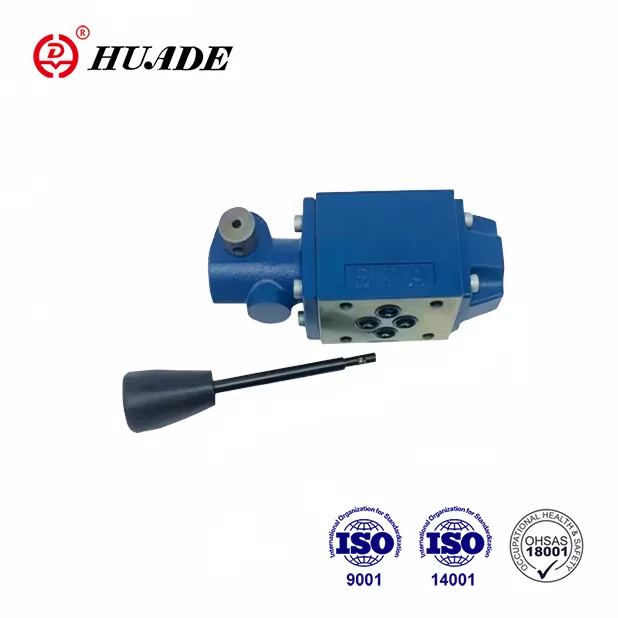

WMM 6-Ventile können aufgrund zweier langjähriger Kooperationserfahrungen zwischen Huade und Rexroth das gleiche Modell von Rexroth® vollständig ersetzen. Der Preis von Huade® WMM 6 ist günstiger. Es ist wettbewerbsfähig mit guter Qualität und niedrigerem Preis. Huade betreibt mehr als 750 Produktionsanlagen, die aus den USA, Japan, Deutschland und der Schweiz importiert werden. Durch ein sehr strenges Prüfsystem wird großer Wert auf die Qualität gelegt. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Es ist eine zuverlässige nationale Marke in China. Aufgrund der überlegenen Leistung werden die Hydraulikventile von Huade häufig in der Militärindustrie und anderen Bereichen eingesetzt.
|
Technische Daten (Für Anwendungen außerhalb dieser Parameter bitte Rücksprache!) |
|||||
|
Größe |
6 |
10 |
16 |
25 |
|
|
Maximal |
Port A. B. P(㎫) |
bis 31.5 |
bis 35 |
||
|
Port T (㎫) |
bis 16 |
bis 15 |
bis 25 |
bis 25 |
|
|
Maximaler Durchfluss (l/min) |
bis 60 |
bis 100 |
bis 300 |
bis 450 |
|
|
Strömungsquerschnitt (Regelstellung 0) |
für Symbol Q 6 % des Nennquerschnitts |
für Symbol Q, V 16 % des Nennquerschnitts |
|||
|
Druckflüssigkeit |
Mineralöle (für NBR-Dichtung) oder |
||||
|
Temperaturbereich der Druckflüssigkeit (℃) |
-30~+80 |
||||
|
Viskositätsbereich (mm2/s) |
2,8 bis 500 |
||||
|
Gewicht (kg) |
ca.1,4 |
ca.3,3 |
ca.8 |
ca.17 |
|
|
Steuerkraft am Griff (N) |
ohne Rückdruck ca.20 |
mit Rastung ca. 16~23 |
ca.75 |
ca.120 |
|
Merkmale:
▶ Direktbetätigtes Wegeschieberventil mit Handhebel
▶ Mit Federrückzug oder Rastung, optional
▶ Zur Unterplattenmontage
▶ Kleine Größe, große Durchflusskapazität und gute Zuverlässigkeit
▶ Anschlussmuster nach DIN 24 340 Form A, ISO 4401 und CETOP – RP 121H
Anwendung:
Das Wegeventil Typ WMM 6 kann zusammen mit anderen Sandwichventilen gleicher Größe verwendet werden. Es wird häufig in Baumaschinen, Chemiemaschinen, Leichtindustriemaschinen, Lokomotiven und anderen Industriezweigen eingesetzt.
Die Wegeventile WMM 6 sind handhebelbetätigte Wegeschieberventile. Sie steuern den Start, Stopp und die Richtung eines Durchflusses.
Die Wegeventile bestehen im Wesentlichen aus einem Gehäuse①, einem Handhebel②, einem Steuerelement ③ sowie einer oder zwei Rückstellfedern④. Im unbetätigten Zustand wird der Steuerkolben ③ durch die Rückstellfedern ④ in der Neutral- bzw. Ausgangsstellung gehalten. Die Betätigung des Steuerschiebers ③ erfolgt über den Handhebel ②, dieser wirkt über ein Gelenk und den Stift ⑤ direkt auf den Steuerschieber ③. Dadurch wird der Schieber aus seiner Ruhestellung in seine gewünschte Schaltstellung bewegt. Nachdem der Handhebel ② in die Schaltstellung Null zurückgebracht wurde, wird der Steuerkolben ③ über die Rückstellfedern ④ in die Neutralstellung zurückgeführt.
Typ 4WMM../F.. (mit Rastung)
Bei diesen Ventilen handelt es sich entweder um Wegeventile mit 2 oder 3 Stellungen, die mit einer Raste ausgestattet sind, die in allen Schaltstellungen wirkt
Schnittansicht des Typs WMM 6
