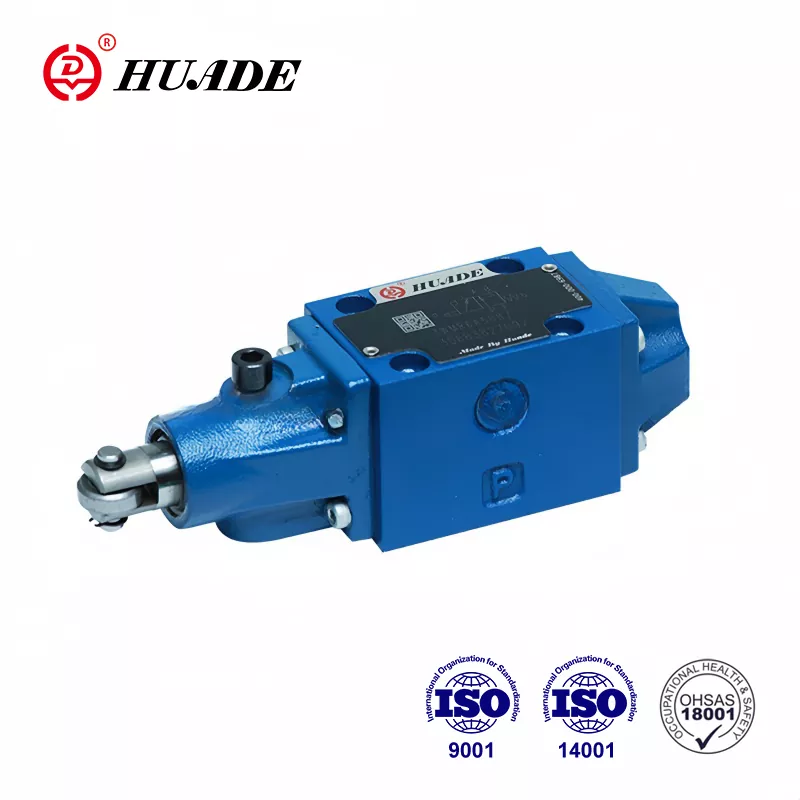

Wegeventil WMR

Huafilter liefert hauptsächlich hydraulische Wegeventile Huade® und repariert Hydrauliksysteme in China. Wir fühlen uns sehr geehrt, ab 2023 der einzige ausländische Vertriebspartner der Beijing Huade Hydraulic Industrial Group zu sein. Huade hat Spitzentechnologie von Rexroth integriert. Für jedes Wegeventil WMR gilt eine einjährige Garantie. Unsere Hydraulikventile verfügen über Alleinstellungsmerkmale und erfreuen sich bei chinesischen Verbrauchern bereits großer Beliebtheit. Wir sind sicher, dass die Qualität Ihren Anforderungen entspricht. Wir bieten einen guten Kundendienst mit erfahrenen Ingenieuren, die zeitnahen technischen Support leisten. Wir sind herzlich eingeladen, mit Unternehmen weltweit für den gemeinsamen Erfolg zusammenzuarbeiten.

Anfrage absenden PDF Herunterladen

Produktbeschreibung

Huade ist ein bekanntes chinesisches Staatsunternehmen, das sich auf Hydrauliksysteme spezialisiert hat. Huade hatte seit 1979 zwei langfristige Kooperationserfahrungen mit Rexroth. Das Huade® WMR-Ventil ist eine kostengünstige Alternative zur gleichen Serie von Rexroth. Dieses Wegeventil genießt innerhalb der einjährigen Garantiezeit einen kostenlosen Wartungsservice. Huade legt großen Wert auf die Qualität. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Huade®-Hydraulikventile werden häufig in den Bereichen Maschinenbau und Baumaschinen, Metallurgie, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Erdöl und Petrochemie, Militärindustrie und anderen Bereichen eingesetzt. Es ist eine zuverlässige Marke in China.

Produktparameter des Wegeventils WMR

Größe		6		10
Maximal Arbeitsdruck	Port A. B. P(㎫)	bis 31.5
	Port T (㎫)	bis 6		bis 16
In den Symbolen A und B muss der T-Anschluss als Abflussanschluss verwendet werden wenn der Betriebsdruck über dem am T-Anschluss zulässigen Druck liegt
Maximaler Durchfluss (l/min)		bis 60		bis zu 120
Strömungsquerschnitt (Steuerstellung 0		für Symbol Q 6 % des Nennquerschnitts
		für Symbol W 3 % des Nennquerschnitts
Druckflüssigkeit		Mineralöle (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung)
Temperaturbereich der Druckflüssigkeit (℃)		-30~+80
Viskositätsbereich (mm2/s)		2,8 bis 500
Gewicht (kg)		ca.1,4 100 bis 121		ca.3,3
Betätigungskraft am Rollenhebel		bei einem Tankdruck von Null	100 bis 121	Ventil mit zwei Stellungen	70 bis 140
(N)		auf einen Druck	184 bis 205	Ventil mit drei Stellungen	70 bis 175

Produktmerkmal des Wegeventils WMR

Merkmale:

▶ Direktgesteuertes Wegeschieberventil mit einstellbarer Rollenbetätigung

▶ Rollenhebelanordnung kann um 90° gestuft werden

▶ Radiale Kräfte werden zuverlässig aufgenommen (bis 30°)

▶ 19 Arten Standard-Spulenfunktion

Funktionen, Aufbau und Symbole des Wegeventils WMR

Wegeventile vom Typ WMR sind rollenbetätigte Wegeventile.

Sie bestehen im Wesentlichen aus dem Gehäuse (1), dem Rollenhebel (2), der Steuerspule (3) und dem Rücklauf

Feder (4).

Eine Steckdrossel ist erforderlich, wenn beim Bewegen des Ventilschiebers von einer Position in eine andere ein größerer Durchfluss als der zulässige Wert auftreten kann. Die Steckblende wird in den P-Anschluss des Wegeventils eingebaut.

Schnittansicht von WMR 6

Kartuschendrossel
