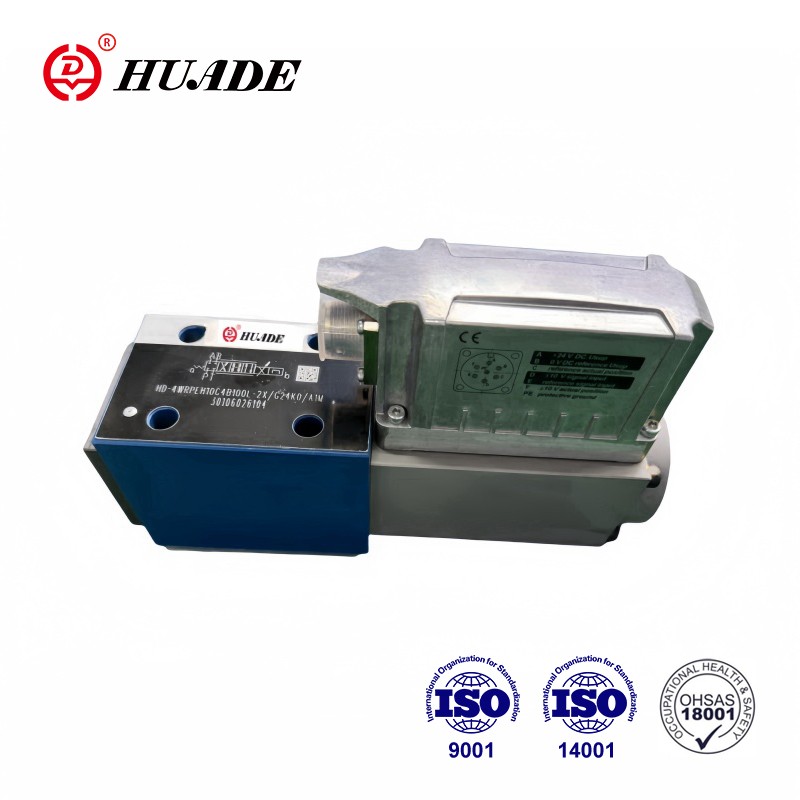

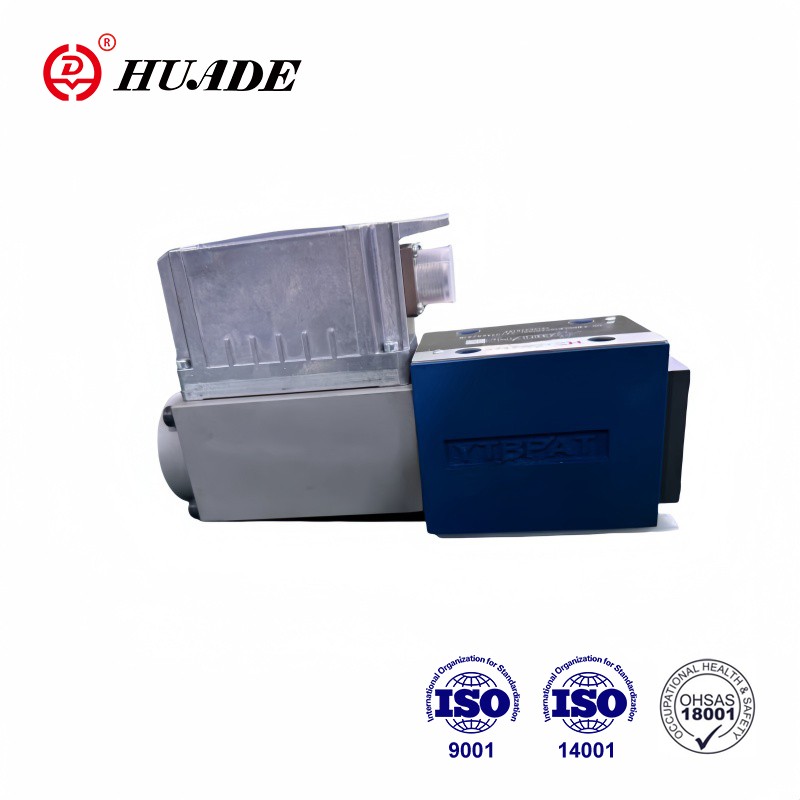

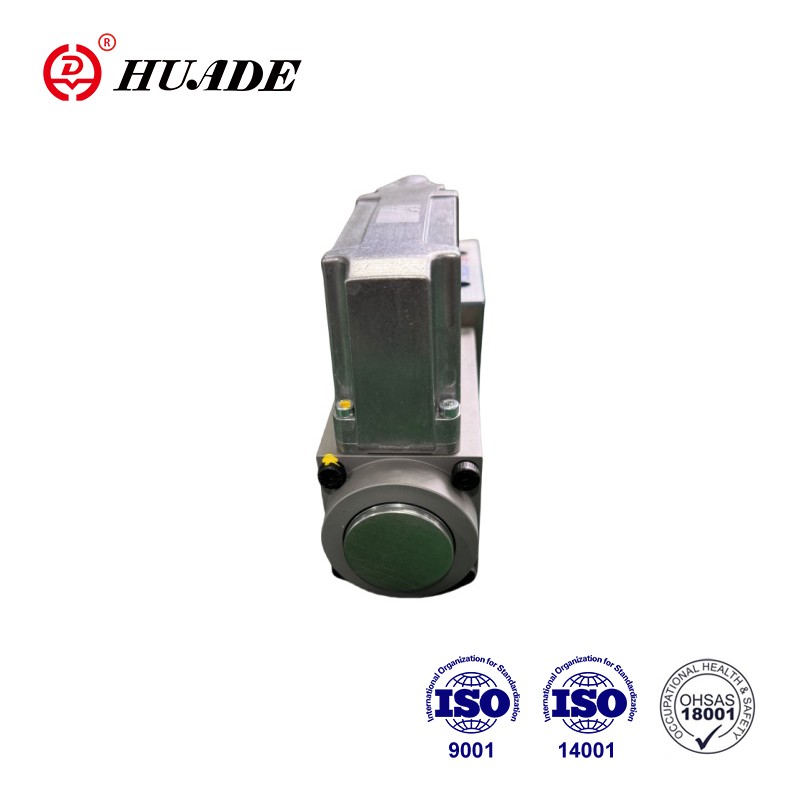

Proportional-Servoventil 4WRPEH-2X

Dieses Ventil 4WRPEH-2X ist ein direkt wirkendes Servoproportionalventil mit integriertem digitalen Achsregler und Feldbus-Schnittstelle. Es gibt zwei Größen, nämlich Größe 6 und Größe 10. 4WRPEH-2X ist auf einer Unterplatte montiert. Die integrierten elektronischen Komponenten des 4WRPEH-2X vergleichen vorgegebene Stellwerte mit tatsächlichen Positionswerten. Das Proportional-Servoventil von Huade genießt bei seinen Kunden aufgrund seiner hohen Leistung und seines niedrigeren Preises einen guten Ruf.

Produktparameter des Proportional-Servoventils 4WRPEH-2X

Produktmerkmale und Anwendung des Proportional-Servoventils 4WRPEH-2X

Merkmale:

▶Direkt gesteuerte Steuerventile NG6 und NG10 mit Servo-Qualitätssteuerkolben und -hülse

▶einseitige Bedienung, 4/4-Fail-Safe-Stellung im ausgeschalteten Zustand

Zustand:

-- Integrierte digitale Achssteuerungsfunktionalität (IAC-R) für:

● Volumenstromregelung

● Positionskontrolle

● Druckkontrolle

● p/Q-Funktion

● Position/Druck und Position freigeben/

Stromvorschriften:

●NC-Funktionalität (Stand-Alone-Betrieb möglich)

--Analoge und digitale Schnittstellen für Soll- und Istwerte

● 4 x analoge Sensoren (+/-10 V oder 4..20 mA) oder

● 1 x Längenmesssystem (1Vss oder SSI) und 2 analog

Sensoren:

--Sollwertvorgabe/Istwertrückmeldung analog (Strom oder Spannung) oder über Feldbus

-- Analoge/digitale Ein-/Ausgänge konfigurierbar

– Optionale CANopen-, MODBUS-, EtherNET/IP-, EtherCAT- und PROFINET- sowie andere Busprotokolle können mit gängigen SPSen, Steuerungen oder der Kommunikation mit übergeordneten Computern verwendet werden

Anwendung:

Die Funktion des Proportional-Servoventils 4WRPEH-2X besteht darin, dass integrierte elektronische Komponenten vorgegebene Steuerwerte mit tatsächlichen Positionswerten vergleichen.

Abschnitt und Symbol des Proportional-Wegeventils 4WRKE-3X

Struktur:

Zu den Ventilen gehören hauptsächlich:

▷Direktgesteuertes Steuerventil mit Steuerkolben und Hülse in Servoqualität(1)

Proportional electromagnet with valve core displacement feedback (2)

▷Integrierter digitaler Achsregler mit analogen und digitalen Sensorschnittstellen und Feldbusanbindung (3)

Ventilfunktion:

Bei Regelabweichung wird die Spule aktiviert. Aufgrund von Änderungen in der Magnetkraft der Spule. Der Steuerventilkern leistet zur Einstellung Widerstand gegen die Feder. Ventilschieberhub und Überstromquerschnittsfläche. Direkt proportional zum Befehlssignal. Wenn der voreingestellte Steuerwert 0 ist, wird das elektronische Element. Stellen Sie den Steuerventilkern so ein, dass er der Federkraft standhält, und bewegen Sie ihn in die Mittelposition. Im inaktiven Zustand treibt die Feder den Ventilkern an

es in einer ausfallsicheren Position.

--Der Bewegungsachsencontroller implementiert die folgenden Steuerfunktionen

•Volumenflusskontrolle

•Positionskontrolle

•Druck-/Kraftregelung

•Positions-/Druck- und Positions-/Kraftregelung freigeben

-- Der Sollwert kann über die analoge Schnittstelle (X1) oder über die Busschnittstelle X4 eingegeben werden

--Der Istwert kann über die analoge Schnittstelle (X1) gelesen oder über die Busschnittstelle X4 bezogen werden

-- Steuerparameter können über den Bus eingestellt werden

--Fehlerdiagnose

Integrierte elektronische Komponenten ermöglichen die Steuerung in den folgenden Fehlerzuständen: Die Spule verliert Strom und der Steuerventilkern kehrt in die Fail-Safe-Position zurück.

•Stromausfall

•Fehler im offenen Schaltkreis des Ventilkern-Verschiebungssensors

•Kommunikationsfehler

•Fehler bei offenem Stromkreis des 4-20-mA-Befehlssignals

•Fehlfunktion des externen Wegsensors

•Fehlfunktion des externen Wegsensors
