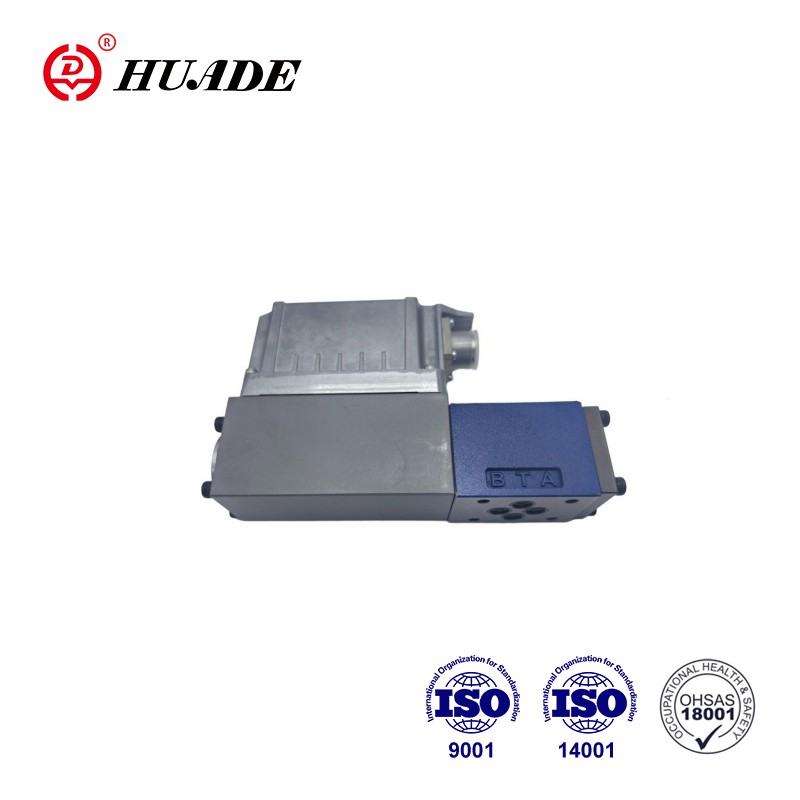

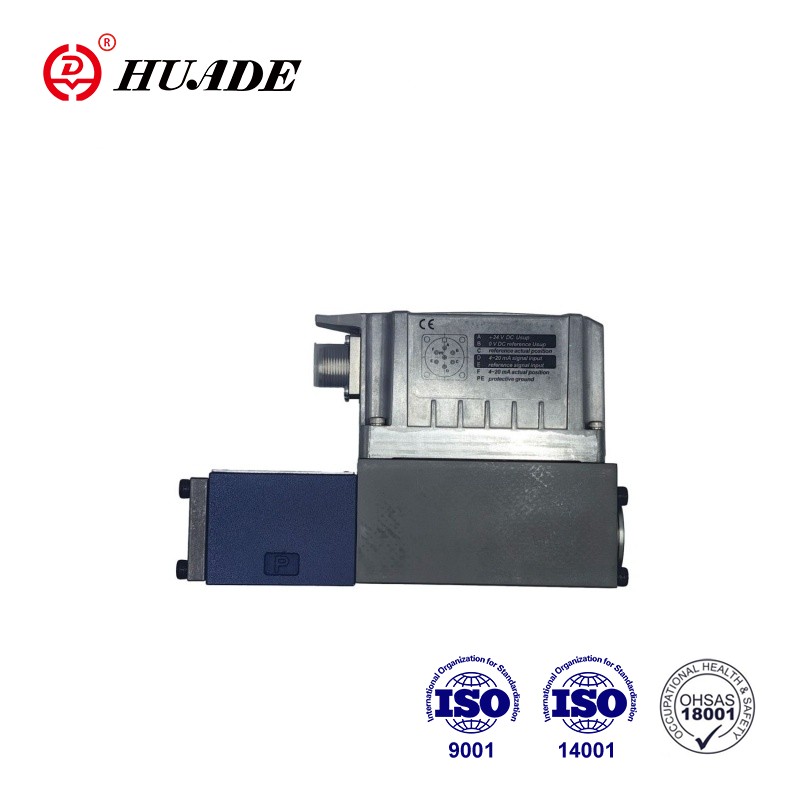

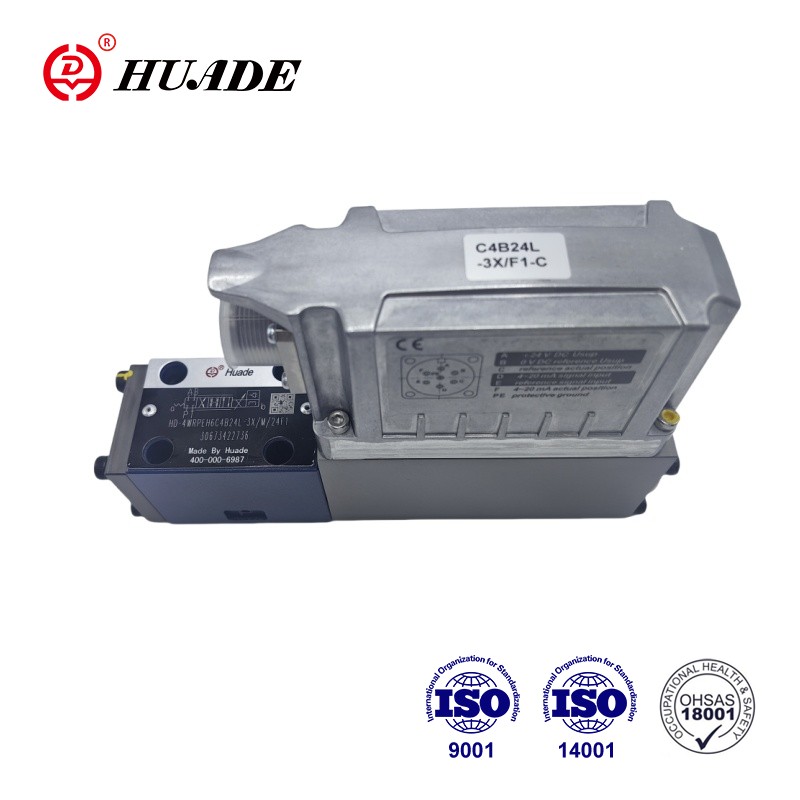

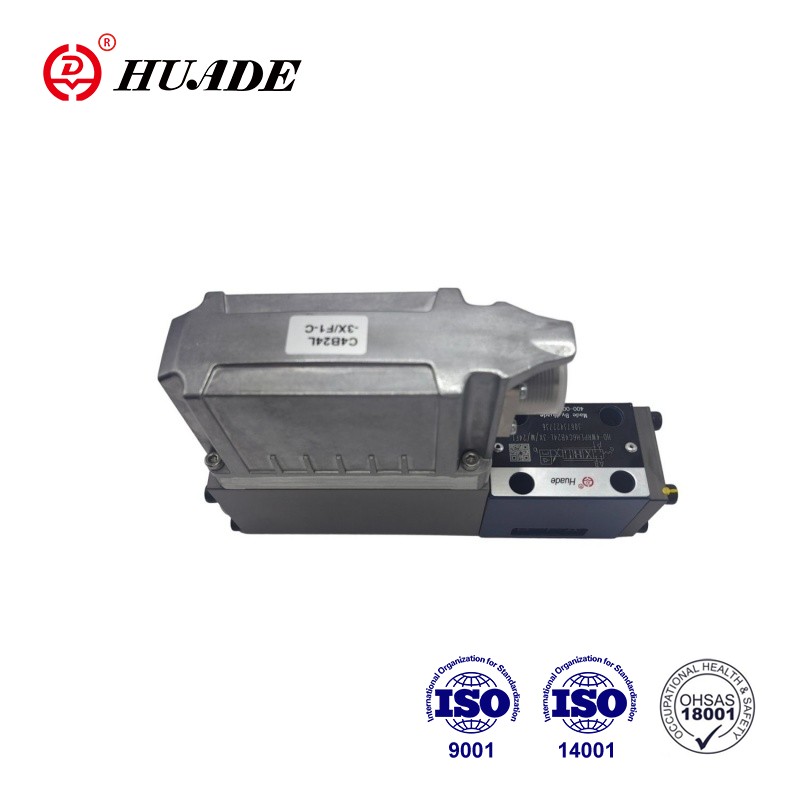

Ventile vom Typ 4WRPEH 6-3X sind direktgesteuerte Wegeventile mit elektrischer Stellungsrückmeldung und integrierter Elektronik (OBE). Das Proportional-Wege-Servoventil 4WRPEH 6-3X ist ein hochpräzises Steuerventil, das Proportionaltechnologie mit Servotechnologie kombiniert. 4WRPEH 6-3X wird häufig in verschiedenen Prozessabläufen und Gerätevorgängen eingesetzt, beispielsweise in Hydrauliksystemen in der Erdöl-, Chemie-, Metallurgie- und anderen Industrien, um verschiedene Prozessabläufe und Gerätevorgänge zu steuern.
| Technische Daten | ||
| Allgemein | ||
| Art der Verbindung | Unterplattenmontage | |
| Portierungsmuster | ISO 4401-03-02-0-05 | |
| Gewicht (kg) | 2.9 | |
| Einbaulage | Beliebig | |
| Umgebungstemperaturbereich (°C) | –20 … +60 | |
| Transporttemperatur (°C) | –30 … +80 | |
| Maximale Lagerzeit (Jahre) | 1 | |
| Maximale relative Luftfeuchtigkeit (keine Kondensation) (%) | 95 | |
| Schutzklasse nach EN 60529 | IP65 (bei Verwendung geeigneter und korrekt montierter Gegenstecker) | |
| Maximale Oberflächentemperatur (°C) | 150 | |
| MTTFD-Wert nach EN ISO 13849 (Jahre) | 150 (weitere Details siehe Datenblatt 08012) | |
| Seine Prüfungen erfolgen nach DIN EN 60068-2-6 | ▶ Ohne Dämpfungsplatte | 10 ... 2000 Hz / maximal 10 g / 10 Zyklen / 3 Achsen |
| ▶ Mit Dämpfungsblech 1) | 10 ... 2000 Hz / maximal 10 g / 10 Zyklen / 3 Achsen | |
| Geräuschtest nach DIN EN 60068-2-64 | ▶Ohne Dämpfungsplatte | 20 … 2000 Hz / 10 gRMS / 30 g Spitze / 30 Min. / 3 Achsen |
| ▶ Mit Dämpfungsblech 1) | 20 ... 2000 Hz / 10 gRMS / 30 g Spitze / 24 h / 3 Achsen | |
| Transportstoß nach DIN EN 60068-2-27 | ▶ Ohne Dämpfungsplatte | 15 g / 11 ms / 3 Stöße / 3 Achsen |
| ▶ Mit Dämpfungsblech 1) | 15 g / 11 ms / 3 Stöße / 3 Achsen | |
| Schock nach DIN EN 60068-2-27 | ▶ Mit Dämpfungsblech 1) | 35 g / 6 ms / 1000 Stöße / 3 Achsen |
| Konformität | ▶ CE nach EMV-Richtlinie 2014/30/EU, geprüft nach | EN 61000-6-2 und EN 61000-6-3 |
| ▶ RoHS-Richtlinie | 2011/65/EU | |
| Hydraulisch | ||||||
| Maximaler Betriebsdruck | ▶ Anschlüsse A, B, P (bar) | 350 | ||||
| ▶ Anschluss T (bar) | 250 | |||||
| Hydraulikflüssigkeit | Siehe Tabelle auf Seite 7 | |||||
| Viskositätsbereich | ▶ Empfohlen (mm2/s) | 20 … 100 | ||||
| ▶ Maximal zulässig (mm2/s) | 10 … 800 | |||||
| Temperaturbereich der Hydraulikflüssigkeit (durchströmt) (°C) | -20 … +70 | |||||
| Maximal zulässiger Verschmutzungsgrad der Hydraulikflüssigkeit; Reinheitsklasse nach ISO 4406 (c) | Klasse 18/16/13 3) | |||||
| Nenndurchfluss (∆p = 35 bar pro Steuerkante) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Nutzungseinschränkung (∆p) hinsichtlich des Übergangs zu Failsafe (Werte gelten für summierte Flanke) | ▶ Symbole C3, C5, C (Balken) | 350 | 350 | 350 | 350 | 160 |
| ▶ Symbole C1, C4 (Balken) | 350 | 350 | 280 | 250 | 100 | |
Merkmale:
▶Zuverlässig – bewährtes und robustes Design
▶Sicher – Fail-Safe-Position des Steuerkolbens im ausgeschalteten Zustand
▶Energieeffizient – kein Steuerölbedarf
▶Hohe Qualität – Steuerspule und Hülse in Servoqualität
▶Flexibel – geeignet für Positions-, Geschwindigkeits- und Druckregelung
▶Präzise – hohe Ansprechempfindlichkeit und geringe Hysterese
▶IO-Link-Schnittstelle, optional. Einsatz des Ventils mit IO-Link als Absperrelement bis Kategorie 3, PL d nach EN 13849-1.
Anwendung:
Das proportionale Wegeservoventil 4WRPEH 6-3X wird häufig in den Bereichen Industrieautomation, Windkraftanlagen, Werkzeugmaschinensteuerung, Maschinenbau, Luft- und Raumfahrt, Schiffbau und Meerestechnik eingesetzt.
Aufstellen
Das Hochleistungsventil HD-4WRPEH besteht im Wesentlichen aus:
▶ Ventilgehäuse mit Steuerschieber und Hülse in Servoqualität (1)
▶ Steuermagnet mit Wegaufnehmer (2)
(optional mit Elektronikschutzmembran (5))
▶ Bordelektronik (OBE) (3) mit Analog- oder IO-Link-Schnittstelle (4) (optional mit Dämpfung).
Platte (6))
Funktion
Die integrierte Elektronik (OBE) vergleicht den vorgegebenen Sollwert mit dem Lage-Istwert. Bei Regelabweichungen wird der Hubmagnet aktiviert. Durch die veränderte Magnetkraft wird der Steuerkolben gegen die Feder verstellt. Der Hub/Steuerkolbenquerschnitt wird proportional zum Sollwert gesteuert. Bei einer Sollwertvorgabe von 0 verstellt die Elektronik den Steuerkolben gegen die Feder in Mittelstellung. Im deaktivierten Zustand ist die Feder maximal entspannt und das Ventil befindet sich in der Fail-Safe-Position.
Sicherheitsfunktion (IO-Link-Abschaltung)
Durch Abschalten der Versorgungsspannung am IO-Link-Master (Class B-Port), Pin 2 und 5, kann das IO-Link-Ventil sicher abgeschaltet werden. Nach Abschalten der Versorgungsspannung wird der Steuerschieber des Ventils in die Fail-Safe-Stellung gebracht. Um auch die hydraulische Voraussetzung für die Sicherheitsabschaltung zu gewährleisten, muss zusätzlich die Überdeckung Steuerschieber/Hülse berücksichtigt werden.
Eine ausreichende Überlappung wird durch die Symbole C3, C5, C4 und C1 gewährleistet.
Die sichere Abschaltung ist nicht Bestandteil des IO-Link-Ventils und muss für die sichere Gestaltung der Maschine berücksichtigt werden.
Abschaltung des Steuermagnetventils
Bei folgenden Fehlern werden die Steuermagnete durch die integrierte Elektronik (OBE) stromlos geschaltet und der Steuerkolben in die Fail-Safe-Position gebracht:
▶ Unterschreitung der minimalen Versorgungsspannung
▶ Nur an Schnittstelle „F1“:
– Unterschreiten des minimalen Stromsollwerts von 2 mA (einschließlich Kabelbruch der Sollwertleitung (Stromschleife))
▶ Nur an Schnittstelle „L1“:
– Freigabe inaktiv, Kommunikationsunterbrechung (Watchdog)
– Bei internem IO-Link-Fehler
▶ Nur an Schnittstelle „C6“:
– Zusätzlich Freigabe inaktiv
Dämpfungsplatte „D“
Die Dämpfungsplatte reduziert die Beschleunigungsamplituden auf die Bordelektronik (Frequenzen >300 Hz).
Beachten:
Für Anwendungen mit überwiegend niederfrequenter Anregung wird der Einsatz der Dämpfungsplatte nicht empfohlen
Elektronikschutzmembran „-967“
Um die Bildung von Kondenswasser im Gehäuse der integrierten Elektronik (OBE) zu verhindern, kann eine Elektronikschutzmembran (5) verwendet werden.
Empfohlen für den Einsatz außerhalb branchenüblicher Bedingungen mit hoher Luftfeuchtigkeit und starken zyklischen Temperaturschwankungen (z. B. im Freien).
Symbole von Proportional-Wege-Servoventil 4WRPEH 6-3X
