Diese Ventile sind überall um uns herum. Man findet sie in Baggern, die Fundamente ausheben, in Gabelstaplern, die Kisten in Lagerhäusern bewegen, und sogar in Flugzeugsteuerungssystemen. Ohne diese Ventile wären schwere Maschinen nicht zu steuern.
Wie funktionieren diese Ventile?
Die Hauptteile
Jedes hydraulische Wegeventil besteht aus drei Hauptteilen, die zusammenarbeiten:
1. Ventilkörper
Der Ventilkörper ist wie das Haus, in dem sich alles abspielt. Es besteht normalerweise aus starken Materialien wie Stahl oder Aluminium. Im Inneren befinden sich sorgfältig gebohrte Löcher, sogenannte Ports. Diese Ports haben spezielle Namen:
- P-Anschluss:Wo unter Druck stehende Flüssigkeit eindringt
- T-Anschluss:Wo Flüssigkeit in den Tank zurückkehrt
- A- und B-Anschlüsse:Wohin Flüssigkeit geht, um Zylinder oder Motoren zu bewegen
2. Steuerelement
Dies ist der bewegliche Teil, der die Flüssigkeit tatsächlich leitet. Es gibt zwei Haupttypen:
Spule:Ein rundes, verschiebbares Stück, das wie ein Bleistift mit breiteren Abschnitten aussieht. Während es hin und her gleitet, öffnet und schließt es verschiedene Wege für die Flüssigkeit.
Ventilkegel:Ein kegelförmiges Stück, das wie ein Korken in einer Flasche funktioniert. Im geschlossenen Zustand dichtet es sehr dicht ab, kann aber geöffnet werden, um Flüssigkeit durchzulassen.
3. Aktuator
Dadurch wird das Bedienelement bewegt. Zu den gängigen Typen gehören:
- Federn, die das Ventil in eine sichere Position zurückdrücken
- Solenoide (elektrische Magnete), die sich bewegen, wenn sie mit Strom versorgt werden
- Handhebel zur Handbedienung
- Pilotsteuerungen, die den systemeigenen Druck nutzen
Wie Flüssigkeit fließt
Nehmen wir ein einfaches Beispiel mit einem Hydraulikzylinder:
Neutrale Position:Wenn sich das Ventil in der Mittelstellung befindet, bleibt der Zylinder stehen. Abhängig von der Ventilkonstruktion kann es sein, dass Flüssigkeit blockiert wird oder in den Tank zurückfließen kann.
Ausfahrposition:Das Ventil verbindet den Druckanschluss (P) mit Anschluss A und leitet Flüssigkeit zum Ausfahren des Zylinders. Gleichzeitig fließt Flüssigkeit von der anderen Seite des Zylinders durch Anschluss B zurück zum Tank (T).
Einfahrposition:Jetzt schaltet das Ventil. Der Druck geht zum Anschluss B, um den Zylinder einzufahren, während die Flüssigkeit vom Anschluss A zum Tank zurückkehrt.
Arten von hydraulischen Wegeventilen
Durch internes Design
Schieberventile
Dies sind die häufigsten Arten. Die Spule gleitet im Ventilkörper, um unterschiedliche Strömungswege zu erzeugen.
Gute Punkte:
- Kann komplexe Vorgänge mit mehreren Positionen bewältigen
- Geringer Widerstand gegen den Flüssigkeitsfluss
- Vielseitig und weit verbreitet
Nicht so gut:
- Durch kleine Lücken kann etwas Flüssigkeit nach innen austreten
- Kann stecken bleiben, wenn die Flüssigkeit verschmutzt ist
Tellerventile
Dabei werden kegel- oder kugelförmige Elemente verwendet, die eng an einem Sitz anliegen.
Gute Punkte:
- Fast keine interne Leckage
- Funktioniert gut mit schmutziger Flüssigkeit
- Ideal zum Halten schwerer Lasten
Nicht so gut:
- Beschränkt auf einfache Ein-/Aus-Funktionen
- Zum Betrieb ist mehr Kraft erforderlich
Durch die Art und Weise, wie sie betrieben werden
Manuelle Ventile:Von Hand über Hebel, Knöpfe oder Knöpfe zu bedienen. Einfach und zuverlässig, aber jemand muss da sein, um sie zu bedienen.

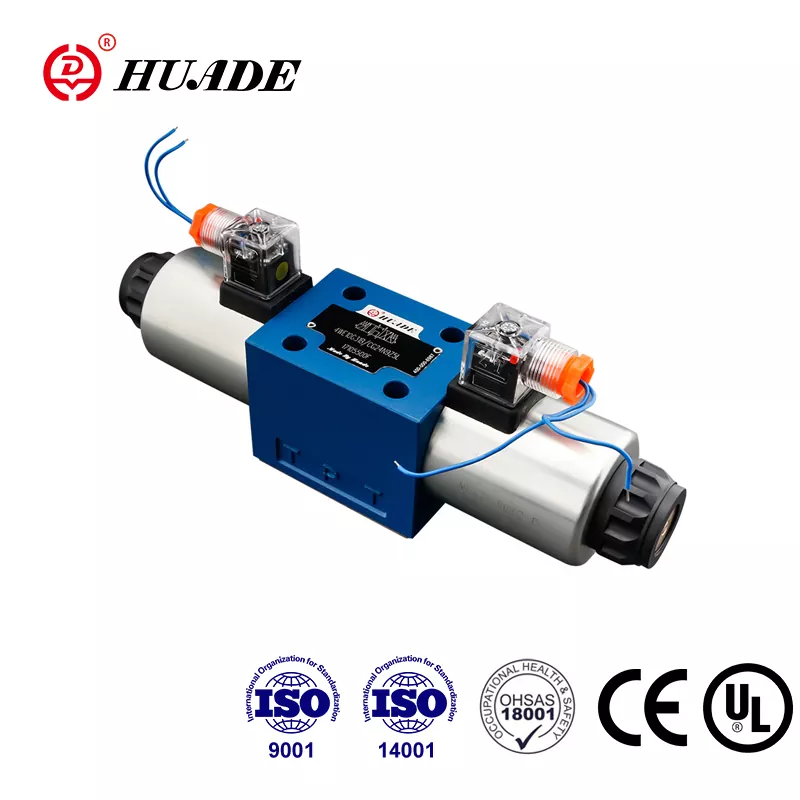

Magnetventile:Verwenden Sie zum Betrieb elektrischen Strom. Diese eignen sich perfekt für automatisierte Systeme und können von Computern gesteuert werden.
Vorgesteuerte Ventile:Nutzen Sie den systemeigenen Hydraulikdruck, um das Hauptventil zu bewegen. Das ist so, als würde man ein großes Ventil mit einem kleinen Ventil steuern – ideal für Anwendungen mit hohem Durchfluss.
Durch Kontrollpräzision
Ein/Aus-Ventile:Einfache Schalter, die entweder vollständig geöffnet oder vollständig geschlossen sind. Wie ein Lichtschalter – er ist entweder an oder aus.
Proportionalventile:Diese können teilweise geöffnet werden, wie ein Dimmschalter für Lichter. Je stärker Sie das Steuersignal aufdrehen, desto weiter öffnet sich das Ventil. Dadurch erhalten Sie eine reibungslose Geschwindigkeitskontrolle.
Servoventile:Der präziseste Typ, der in Anwendungen verwendet wird, die eine äußerst genaue Steuerung erfordern, wie z. B. Flugzeuge oder Präzisionsfertigungsanlagen.
Wichtige Funktionen und Spezifikationen
Zentrale Funktionen
Bei Schieberventilen ist es sehr wichtig, was in der neutralen (mittleren) Position passiert:
Geschlossenes Zentrum:Alle Ports sind gesperrt. Dadurch wird der Zylinder arretiert, die Pumpe arbeitet jedoch stärker.
Offenes Zentrum:Der Druckanschluss ist mit dem Tank verbunden. Dies spart Energie, da die Pumpe ohne Druck läuft, der Zylinder jedoch möglicherweise driftet.
Tandemzentrum:Ein Kompromiss, der etwas Energie spart und gleichzeitig für eine bessere Lasthaltung sorgt.
Wichtige Leistungszahlen
- Druckstufe:Wie viel Druck kann das Ventil sicher aushalten? Wird normalerweise in PSI oder Bar gemessen.
- Durchflussrate:Wie viel Flüssigkeit kann pro Minute passieren? Wird normalerweise in Gallonen pro Minute (GPM) oder Litern pro Minute gemessen.
- Ansprechzeit:Wie schnell das Ventil auf ein Steuersignal reagiert. Wichtig für Anwendungen, die schnelle Bewegungen erfordern.
- Druckabfall:Wie viel Druck geht verloren, wenn Flüssigkeit durch das Ventil fließt? Niedriger ist besser für die Effizienz.
Ventilsymbole und Standards
Ingenieure verwenden spezielle Symbole, um Ventile in Hydraulikdiagrammen darzustellen. Diese Symbole folgen internationalen Standards (ISO 1219), sodass Ingenieure auf der ganzen Welt sie verstehen können.
Ein Ventilsymbol zeigt:
- Kästchen, die jede Position darstellen
- Pfeile zeigen Strömungspfade
- Linien mit T-Markierungen, die gesperrte Wege anzeigen
- Buchstaben (P, T, A, B) kennzeichnen die Anschlüsse
- Symbole für Federn und Magnetspulen
Ein „4/3-Ventil“ bedeutet beispielsweise 4 Anschlüsse und 3 Positionen.
Allgemeine Anwendungen
Baumaschinen
Bagger verwenden mehrere Wegeventile, um Ausleger, Stiel, Löffel und Ketten unabhängig voneinander zu betreiben. Für eine reibungslose Steuerung verwenden Bediener Joysticks, die Signale an Proportionalventile senden.
Herstellung
Montagelinien nutzen diese Ventile zur Steuerung von Roboterarmen, Pressen und Fördersystemen. Magnetventile reagieren auf Computerbefehle und sorgen so für ein präzises Timing.
Landwirtschaft
Moderne Traktoren nutzen Proportionalventilblöcke zur Steuerung von Anbaugeräten wie Pflügen und Erntemaschinen. Einige Systeme integrieren sogar GPS für die automatisierte Feldarbeit.
Luft- und Raumfahrt
Flugzeuge nutzen äußerst zuverlässige Servoventile zur Flugsteuerung. Diese Ventile müssen auch unter extremen Bedingungen einwandfrei funktionieren.
Top-Hersteller
Bosch Rexroth:Bekannt für hochwertige Ventile mit fortschrittlicher Elektronik und Überwachungsfunktionen.
Parker Hannifin:Bietet ein breites Sortiment von einfachen Industrieventilen bis hin zu Spezialventilen für mobile Geräte.
Eaton (Vickers):Bekannt für robuste Ventile, die auch unter schwierigen Bedingungen lange halten.
Danfoss:Spezialisiert auf Mobilhydraulik und energieeffiziente Systeme.
HYDAC:Bekannt für kompakte Patronenventile und kundenspezifische Verteilerlösungen.
Installation und Wartung
Auswahl des richtigen Ventils
Berücksichtigen Sie diese Faktoren:
- Druck- und Durchflussanforderungen: Passen Sie Ihre Systemanforderungen an
- Steuerungstyp: Ein/Aus für einfache Aufgaben, proportional für variable Geschwindigkeit
- Umwelt: Wählen Sie Dichtungen und Beschichtungen, die Ihren Bedingungen entsprechen
- Sicherheit: Wählen Sie zentrale Funktionen aus, die einen sicheren Betrieb ermöglichen
Häufige Probleme und Lösungen
Ventil funktioniert nicht:
- Überprüfen Sie die elektrischen Anschlüsse an den Magnetventilen
- Überprüfen Sie, ob der Hydraulikdruck für vorgesteuerte Ventile ausreichend ist
- Suchen Sie nach mechanischen Hindernissen
Langsamer oder unregelmäßiger Betrieb:
- Reinigen oder ersetzen Sie verschmutzte Hydraulikflüssigkeit
- Überprüfen Sie, ob sich Luft im System befindet
- Auf verschlissene Ventilkomponenten prüfen
Externe Lecks:
- Ersetzen Sie verschlissene Dichtungen und Dichtungen
- Überprüfen Sie die Ebenheit der Montagefläche
- Überprüfen Sie das richtige Schraubendrehmoment
Best Practices
Installation:
- Halten Sie während der Installation alles sauber
- Verwenden Sie geeignete Dichtungen und Dichtmittel
- Ziehen Sie die Schrauben mit den angegebenen Drehmomentwerten an
Betrieb:
- Beginnen Sie mit niedrigem Druck, um die Grundfunktion zu überprüfen
- Überwachen Sie Systemtemperatur und -druck
- Halten Sie die Hydraulikflüssigkeit durch geeignete Filterung sauber
Wartung:
- Testen Sie die Ventilfunktion regelmäßig
- Wechseln Sie die Hydraulikflüssigkeit gemäß Zeitplan
- Führen Sie detaillierte Wartungsaufzeichnungen
Zukünftige Trends
Die Hydraulikventilindustrie entwickelt sich weiter:
Intelligente Ventile:Neue Ventile verfügen über Sensoren und Elektronik, die ihren Zustand und ihre Leistung melden können. Dies hilft bei der Vorhersage, wann eine Wartung erforderlich ist.
Energieeffizienz:Hersteller entwickeln Ventile, die weniger Energie verschwenden und so dazu beitragen, die Betriebskosten und die Umweltbelastung zu senken.
Integration:Ventile werden kompakter und in andere Systemkomponenten integriert, wodurch Leckstellen und Installationszeit reduziert werden.
Digitale Steuerung:Weitere Ventile sind für den Einsatz mit digitalen Steuerungssystemen und Internet-of-Things-Netzwerken (IoT) konzipiert.
Hydraulische Wegeventile sind wesentliche Komponenten, die moderne Maschinen erst möglich machen. Von einfachen Ein-/Aus-Ventilen bis hin zu hochentwickelten Servosystemen wandeln diese Geräte elektrische oder mechanische Signale in gesteuerte hydraulische Leistung um.
Für jeden, der mit hydraulischen Systemen arbeitet, ist es wichtig zu verstehen, wie diese Ventile funktionieren, welche Typen es gibt und wie man sie auswählt und wartet. Mit fortschreitender Technologie werden diese Ventile immer intelligenter, effizienter und stärker in digitale Steuerungssysteme integriert.
Ganz gleich, ob Sie schwere Maschinen bedienen, Automatisierungssysteme entwerfen oder hydraulische Maschinen warten – Kenntnisse über Wegeventile helfen Ihnen dabei, effektiver und sicherer zu arbeiten.
Durch die Auswahl des richtigen Ventils für Ihre Anwendung und die ordnungsgemäße Wartung können Sie einen zuverlässigen Betrieb und eine lange Lebensdauer gewährleisten. Der Schlüssel liegt darin, Ihre Systemanforderungen zu verstehen und sie mit der entsprechenden Ventiltechnologie in Einklang zu bringen.
Denken Sie daran, im Zweifelsfall einen Experten für Hydrauliksysteme oder Ventilhersteller zu konsultieren. Sie können spezifische Anleitungen für Ihre individuellen Anwendungsanforderungen geben und dabei helfen, eine optimale Systemleistung sicherzustellen.
