Die Vorteile des Drosselklappenventils sind einfache Struktur, niedriger Preis und einfache Anpassung. Durch die langfristige Zusammenarbeit mit Rexroth hat Huade Hydraulic fortschrittliche Technologie aufgenommen. Nach langfristiger Entwicklung sind seine Produkte in Bezug auf Leistung und Qualität mit First-Line-Marken kompatibel. Der Preis dieses MG -Drosselklappenventils ist vernünftiger.
|
Technische Daten (für Anwendungen außerhalb dieser Parameter wenden Sie sich bitte an uns!） |
|||||||
|
Größe |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maximaler Fluss (l/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Druck (MPA) |
bis zu 31,5 |
||||||
|
Rissdruck (MPA) |
0,05 (Typ Mk) |
||||||
|
Druckflüssigkeit |
Mineralöl oder Phosphatester |
||||||
|
Viskositätsbereich (mm ²/s) |
10 bis 800 |
||||||
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis+80 |
||||||
Merkmale:
▶ Geeignet für die direkte Inline-Montage
▶ Druck und Viskosität abhängig
Anwendung:
Dieses Ventil ist ein röhrenförmiges Gasventil, das direkt auf der Pipeline installiert ist. Der Drosselklappenanschluss des Ventils verwendet eine axiale dreieckige Rillenstruktur und verfügt über 7 Spezifikationen und zwei Verbindungsfäden. Es wird verwendet, um die Geschwindigkeit des Stellantriebs zu steuern.
Ventiltypen Mg ist Druck und viskositätsabhängige Gasventil.

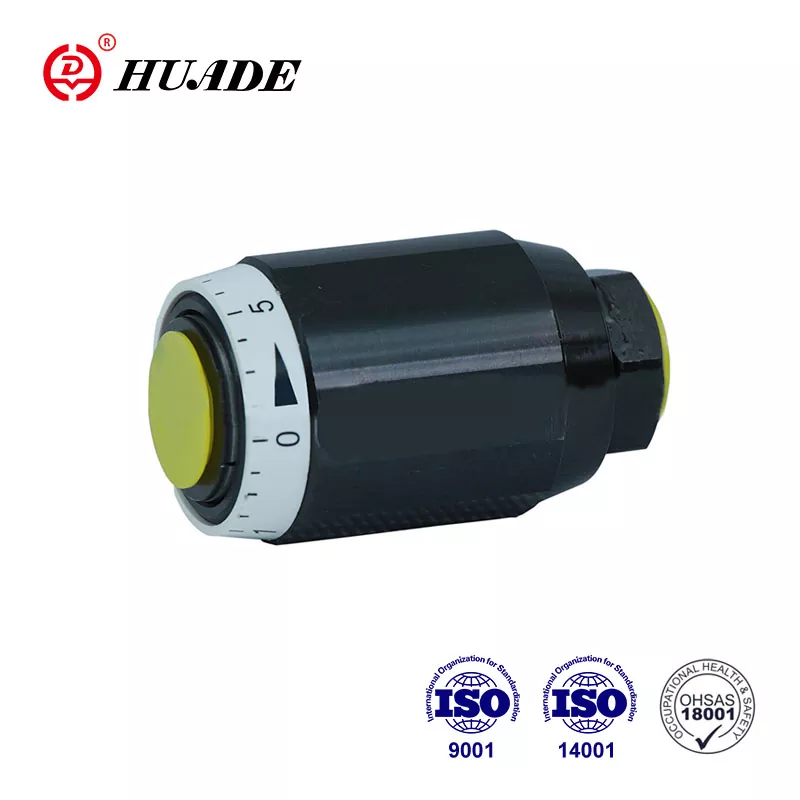

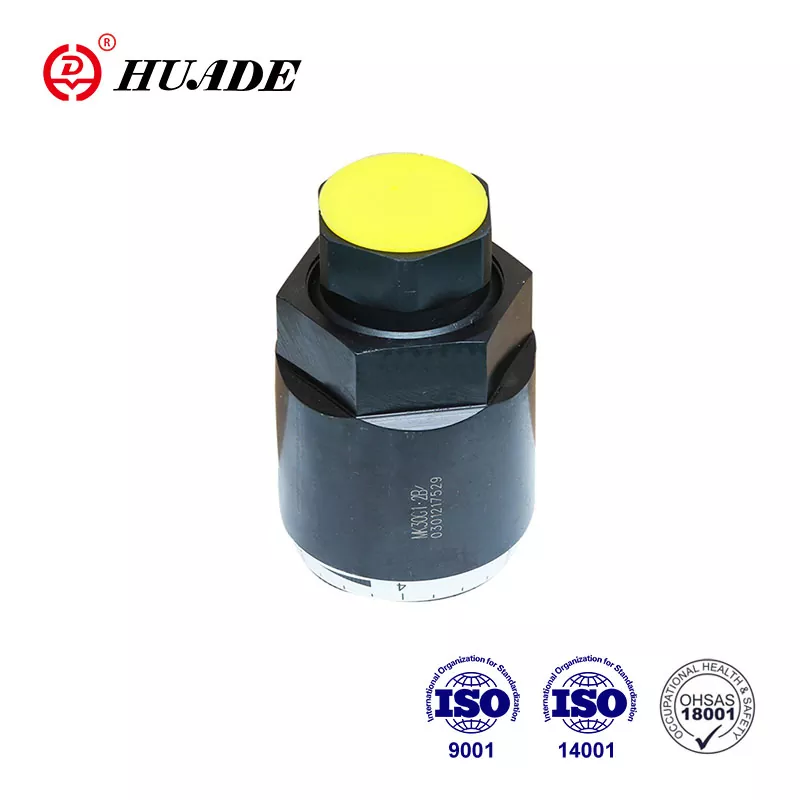

Typ Mg (Drosselklappenventil)
Dieses Ventil drosselt in beide Flussrichtungen. Flüssigkeit fließt durch Seitenbohrungen zum Drosselpunkt. Dies wird zwischen dem Gehäuse (2) und der einstellbaren Hülle (1) gebildet. Der Gasquerschnitt kann durch Drehen der einstellbaren Hülle (1) schrittlos variiert werden.
Struktur des Typs Mg -Drosselklappenventil
Symbole des Typs mg Drosselklappenventil
