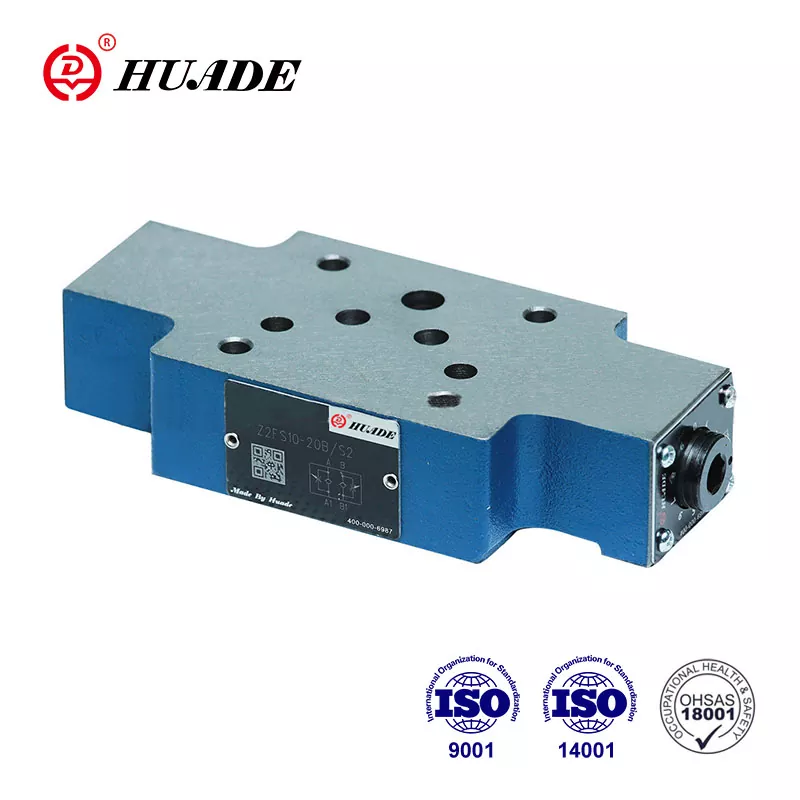

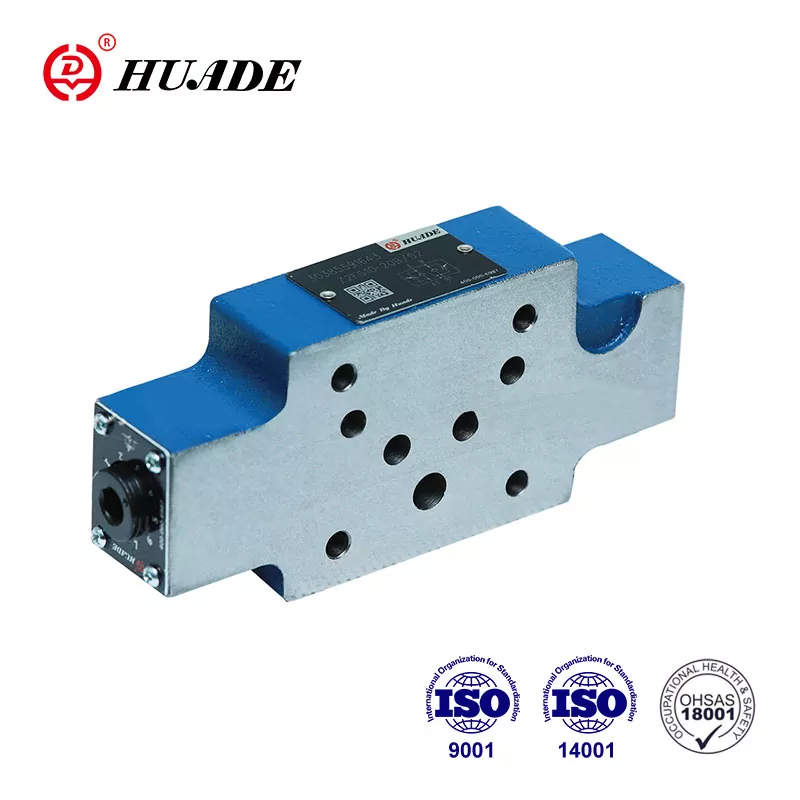

Doppeldrossel-/Rückschlagventile Z 2 FS10...20B/... sind in Sandwichplattenbauweise ausgeführt. Sie können vertikal montiert werden. Durch die Einführung modernster Technologie von Rexroth kann Huade® Z2FS 10 hinsichtlich Leistung, Qualität und Kompatibilität das gleiche Niveau wie Rexroth-Produkte erreichen. Huade®-Drosselventile haben auf dem Markt große Anerkennung und Vertrauen der Benutzer gewonnen.
|
Größe |
10 |
|
Maximaler Durchfluss (l/min) |
160 |
|
Maximaler Arbeitsdruck (MPa) |
31.5 |
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
|
Flüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
Merkmale:
▶ Sandwichplatten-Design
▶ Anschlussbild nach DIN 24 340, ab A, ISO 4401 und CETOP - RP 121H
▶ Begrenzung des Haupt- oder Steuerstroms von zwei Serviceanschlüssen
▶ Zu- oder Abluftsteuerung.
Anwendung:
Doppeldrossel-Rückschlagventile Z2FS 10 dienen zur Begrenzung des Haupt- oder Steuerölstroms an einem oder zwei Arbeitsanschlüssen. Zwei symmetrisch angeordnete Drossel-/Rückschlagventile begrenzen den Durchfluss (mittels verstellbarer Drosselschieber) in die eine Richtung und ermöglichen den freien Rückfluss in die andere Richtung.
Ventile Typ Z 2 FS10...20B/... sind Doppeldrossel-/Rückschlagventile in Zwischenplattenbauweise.
Hauptstrombegrenzung
Das Doppeldrossel-/Rückschlagventil wird zwischen Wegeventil und Anschlussplatte eingebaut, um die Geschwindigkeit eines Stellantriebs zu verändern (Hauptstrombegrenzung).
Begrenzung des Pilotdurchflusses
Bei vorgesteuerten Wegeventilen kann das Doppeldrossel-/Rückschlagventil als Pilotdrosseleinstellung (Pilotstrombegrenzung) verwendet werden. In diesem Fall wird es zwischen Hauptventil und Pilotventil eingebaut.
Aufbau des Doppeldrossel-/Rückschlagventils, Typ Z 2 FS10...20B
Prinzip der Hydrauliksysteme Z 2 FS10...20B
