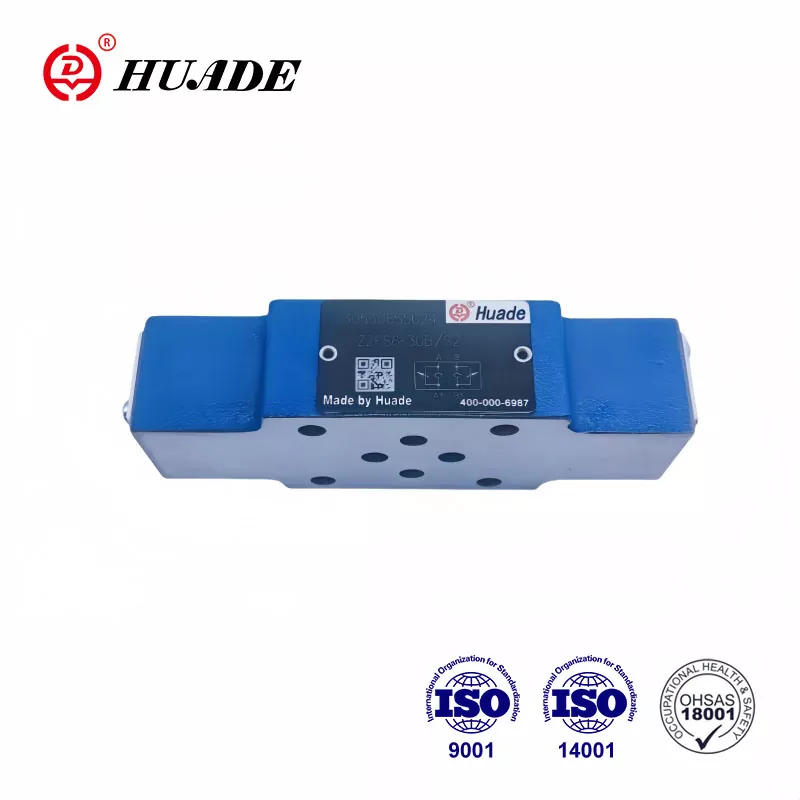

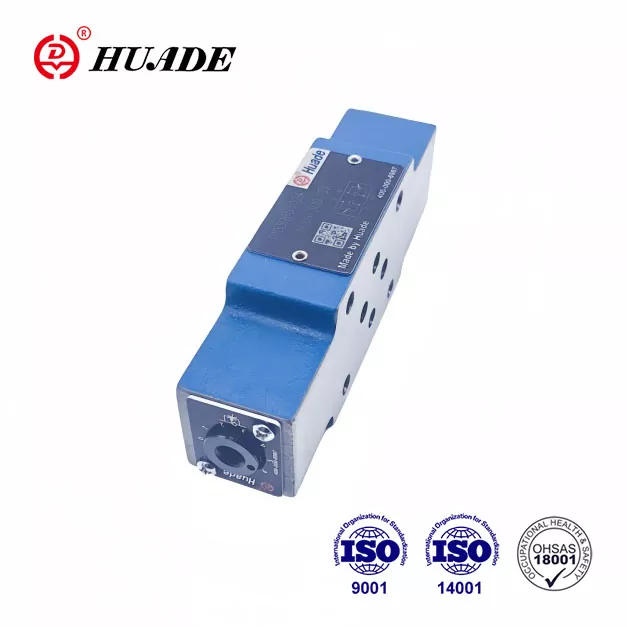

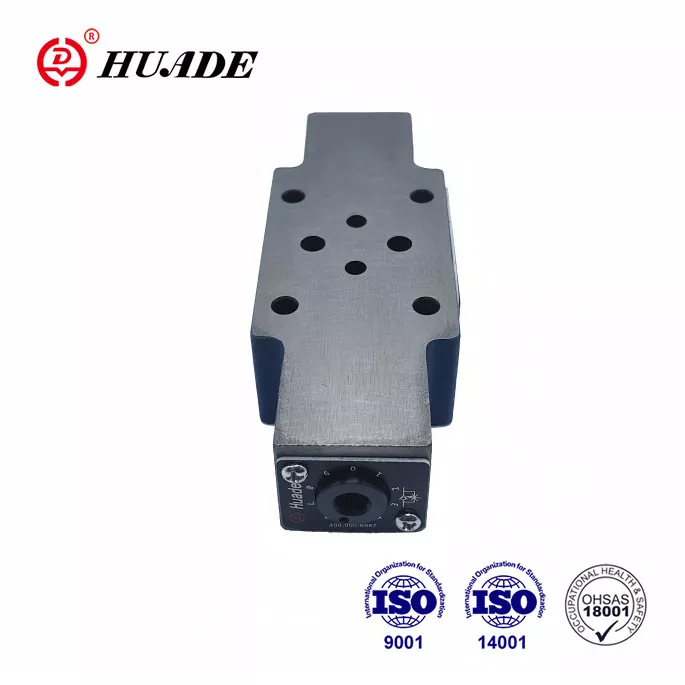

Ventile vom Typ Z 2 FS 6 sind Doppeldrossel-/Rückschlagventile in Zwischenplattenbauweise. Dieses Ventil ist für die vertikale Stapelmontage geeignet und wird zur Einlass- oder Auslasssteuerung verwendet. Als Ergebnis zweier langjähriger Zusammenarbeit mit Rexroth entspricht diese Drossel Z2FS 6 leistungsmäßig Rexroth und kann die Rexroth® Z2FS6 3XB-Serie ersetzen. Für Rexroth ist es eine kostengünstige Alternative.
|
Technische Daten (für Anwendungen außerhalb dieser Parameter bitte Rücksprache!) |
|||
|
Größe |
6 |
16 |
22 |
|
Maximaler Durchfluss (l/min) |
80 |
250 |
350 |
|
Maximaler Arbeitsdruck (MPa) |
31.5 |
35 |
|
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
||
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
||
|
Flüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
||
Merkmale:
▶ Sandwichplatten-Design
▶ Anschlussbild nach DIN 24 340, ab A, ISO 4401 und CETOP - RP 121H
▶ Begrenzung des Haupt- oder Steuerstroms mit zwei Serviceanschlüssen
▶ Zu- oder Abluftsteuerung.
Anwendung:
Drosselrückschlagventile Z2FS 6 werden zur Begrenzung des Haupt- oder Steuerölstroms an einem oder zwei Arbeitsanschlüssen eingesetzt.
Zwei symmetrisch angeordnete Drossel-/Rückschlagventile begrenzen den Durchfluss (mittels verstellbarer Drosselschieber) in eine Richtung und ermöglichen einen freien Rückfluss in die andere Richtung.
Hauptstrombegrenzung
Das Doppeldrossel-/Rückschlagventil wird zwischen Wegeventil und Anschlussplatte eingebaut, um die Geschwindigkeit eines Stellantriebs zu verändern (Hauptstrombegrenzung).
Begrenzung des Pilotdurchflusses
Bei vorgesteuerten Wegeventilen kann das Doppeldrossel-/Rückschlagventil als Pilotdrosseleinstellung (Pilotstrombegrenzung) verwendet werden. In diesem Fall wird es zwischen Hauptventil und Pilotventil eingebaut.
Aufbau des Doppeldrossel-/Rückschlagventils, Typ Z2FS6 30B
Prinzip hydraulischer Systeme
