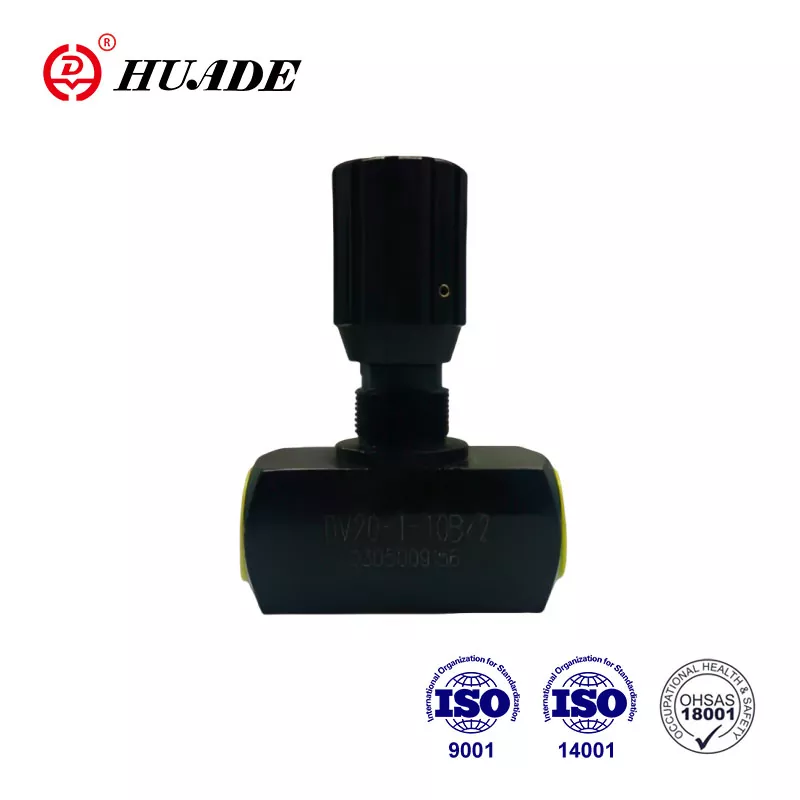

Ventile vom Typ DV sind Drossel-/Absperrventile. Huade Hydraulic wurde 1979 durch eine strategische Partnerschaft zwischen der chinesischen und der deutschen Regierung gegründet und hat einen großen Produktionsumfang aufgebaut. Durch die Einführung der fortschrittlichen Technologie von Rexroth bietet das Huade® Drossel-/Absperrventil DV eine überragende Leistung. Es ist eine erschwingliche Alternative zu ähnlichen Produkten international bekannter Marken.
|
Material |
Stahl |
Messing |
Edelstahl |
|
Max. zulässiger Betriebsdruck (MPa) |
bis 35 |
bis 15 |
bis 35 |
|
Flüssigkeit |
Mineralöl oder Phosphatester |
||
|
Flüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
||
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
||
|
Einbaulage |
optional |
||
Merkmale:
▶ Gewindeanschluss
▶ Unterplattenmontage
Anwendung:
Die Drossel-/Absperrventile Typ DV dienen der exakten Einstellung des Öldurchflusses und können auch als Absperrfunktion eingesetzt werden.
Drossel-/Absperrventile Typ DV bestehen im Wesentlichen aus einem Gehäuse (1), einem Einstellknopf (2) und einer Arretierung (3). Durch Drehen des Einstellknopfes (2) nach links vergrößert die Spindel (4) mit Drosselstift (5) den Durchflussquerschnitt (6) auf das Maximum. Durch Drehen des Einstellknopfes (2) nach rechts verkleinert die Spindel (4) mit Drosselstift (5) den Durchflussquerschnitt (6), bis er vollständig und ohne Leckage geschlossen ist. Für die Wiederholeinstellung ist am oberen Ende der Spindel (4) eine Farbskala (7) angebracht. Die Fläche des farbigen Dreiecks (8) zeigt an, wie weit das Ventil geöffnet ist (je größer das farbige Dreieck, desto größer die Öffnung). . Die Durchflusseinstellung wird mittels Arretierung (3) gesperrt.
Aufbau des Drosselventils DV
Symbol der Drosselklappe DV
