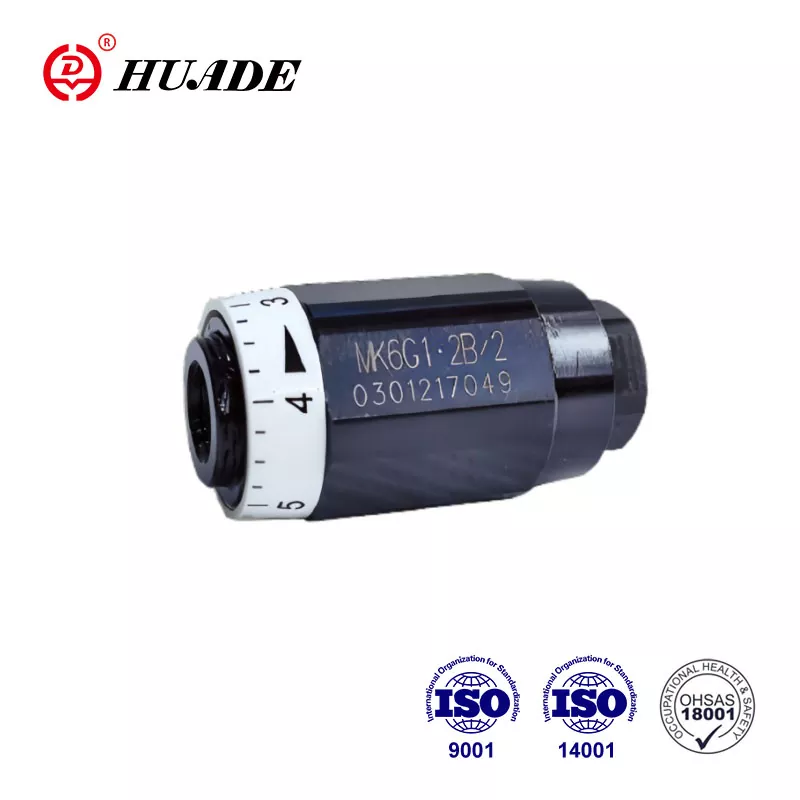

Drosselrückschlagventil MK

Bei den Ventiltypen Mk handelt es sich um druck- und viskositätsabhängige Drosselrückschlagventile. Dieses von Huade Hydraulic hergestellte Ventil ist das am häufigsten verwendete Durchflussventil. Die hydraulischen Durchflussventile von Huade® haben viele Verbraucher angezogen. Huade ist eine bekannte Marke in China. Die Fabrik verfügt über mehr als 750 Maschinen, die aus der ganzen Welt importiert werden, um die Produktqualität streng zu kontrollieren. Die Produktverpackung der MK-Drosselrückschlagventile kann individuell angepasst werden, z. B. durch die Verwendung von Standardkartons, Vakuumverpackungen oder Sperrholzkisten.

Produktparameter des Drosselrückschlagventils MK

Produktmerkmale und Anwendung des Drosselrückschlagventils MK

Merkmale:

▶ Geeignet für die direkte Inline-Montage

▶ Druck- und viskositätsabhängig

Anwendung:

Bei diesem Ventil handelt es sich um ein röhrenförmiges Drosselrückschlagventil, das direkt an der Rohrleitung installiert wird. Der Drosselanschluss des Ventils hat eine axiale dreieckige Nutstruktur und verfügt über 7 Spezifikationen und zwei Anschlussgewinde. Die Hauptfunktion der Drosselklappe MK besteht darin, die Geschwindigkeit des Stellantriebs zu steuern.

Abschnitt und Symbol des Drosselrückschlagventils MK

Wenn der Durchfluss in Drosselrichtung durch das Ventil fließt, drücken die Feder und die Flüssigkeit den Ventilkegel auf seinen Sitz und blockieren so den Durchfluss. Die Flüssigkeit strömt über die seitliche Bohrung zur Drosselstelle, die zwischen dem Gehäuse (2) und der verstellbaren Hülse (1) gebildet wird. In der entgegengesetzten Richtung wirkt der Flüssigkeitsdruck auf die Stirnfläche des Ventilkegels und hebt ihn so von seinem Sitz ab Damit die Flüssigkeit frei und ungedrosselt durch das Ventil fließen kann. Gleichzeitig bewirkt ein Teil des durch den Ringspalt strömenden Fluids den gewünschten Selbstreinigungseffekt.

Aufbau des Drosselrückschlagventils Typ MK

Symbole des Drosselrückschlagventils Typ MK
