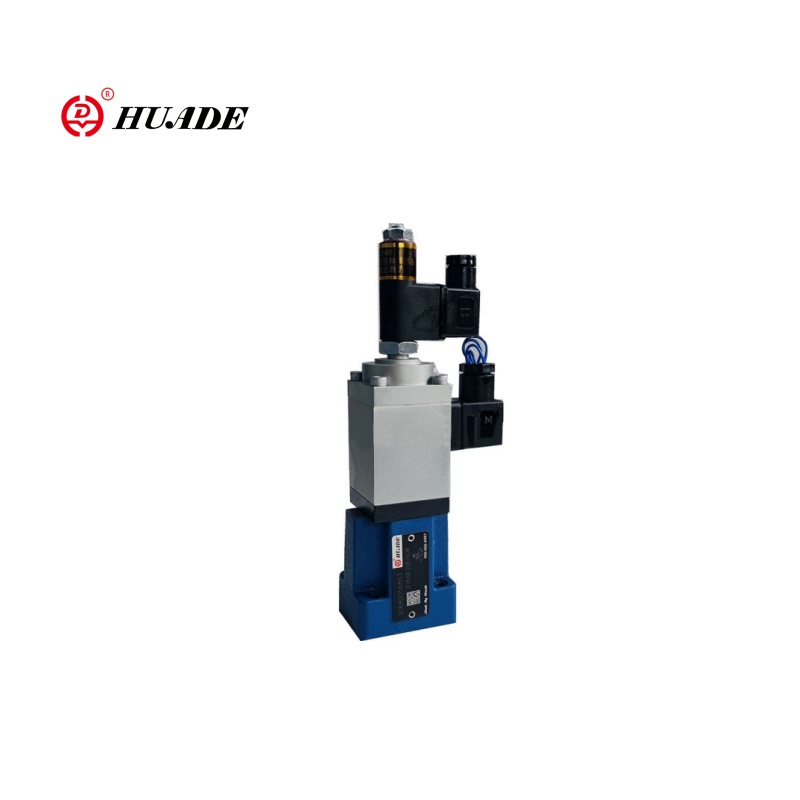

Stellen Sie sich ein Proportional-Stromregelventil als den „intelligenten Dimmerschalter“ hydraulischer Systeme vor. So wie Sie mit einem Dimmerschalter steuern können, wie hell ein Licht wird, können Sie mit diesen Ventilen genau steuern, wie schnell Hydrauliköl durch Ihr System fließt. [Zuerst verstehenWas sind Proportionalventile?.]
Warum das wichtig ist:
Herkömmliche Hydraulikventile sind entweder vollständig geöffnet oder vollständig geschlossen – wie ein normaler Lichtschalter. Proportionalventile ermöglichen eine sanfte und präzise Steuerung – wie dieser Dimmerschalter. Diese reibungslose Steuerung bedeutet:
- Weniger Stöße und Vibrationen in Ihren Maschinen
- Präzisere Bewegung von Hydraulikzylindern und Motoren
- Bessere Energieeffizienz
- Insgesamt reibungsloserer Betrieb
Das Grundkonzept
So funktioniert es in einfachen Worten:
Elektrischer Eingang
Sie senden ein elektrisches Signal (normalerweise 4-20 mA oder 0-10 V) an das Ventil
Proportionale Reaktion
Das Ventil öffnet proportional zu diesem Signal
Flusskontrolle
Mehr Signal = mehr Durchfluss, weniger Signal = weniger Durchfluss
Reibungsloser Betrieb
Veränderungen erfolgen schrittweise, nicht plötzlich
Dieser proportionale Zusammenhang macht diese Ventile in modernen Hydrauliksystemen so wertvoll.
Warum sie wichtig sind: Die Entwicklung von der einfachen zur intelligenten Steuerung
Der alte Weg: Bang-Bang-Kontrolle
In der Vergangenheit verwendeten die meisten Hydrauliksysteme einfache Ein-/Aus-Ventile (sogenannte „Bang-Bang“-Steuerung). Diese Ventile hatten zwei Einstellungen:
- Vollständig geöffnet:Maximaler Durchfluss
- Vollständig geschlossen:Kein Fluss
Probleme mit der Bang-Bang-Kontrolle:
- Plötzliche Druckspitzen, wenn Ventile schnell geöffnet oder geschlossen werden
- Vibrationen und mechanische Beanspruchung der Geräte
- Schwierigkeiten beim Erreichen präziser Geschwindigkeiten oder Positionen
- Energieverschwendung durch ständigen Vollstrombetrieb
Der neue Weg: Proportionale Steuerung
Proportionalventile haben alles verändert, indem sie Folgendes bieten:
Sanfte Beschleunigung
Anstelle einer ruckartigen Start-Stopp-Bewegung bewegen sich die Maschinen sanft vom Ruhezustand auf die Höchstgeschwindigkeit.
Präzise Geschwindigkeitsregelung
Sie können für verschiedene Teile eines Maschinenzyklus genaue Geschwindigkeiten einstellen.
Energieeffizienz
Das System nutzt den benötigten Durchfluss nur dann, wenn es ihn benötigt.
Bessere Produktqualität
Eine sanftere Bewegung bedeutet bessere Ergebnisse im Herstellungsprozess.
Reduzierter Wartungsaufwand
Weniger Stöße und Vibrationen bedeuten eine längere Lebensdauer der Ausrüstung.
Auswirkungen auf die reale Welt
Stellen Sie sich eine Spritzgießmaschine zur Herstellung von Kunststoffteilen vor:
- Altes System:Der Einspritzkolben bewegte sich mit voller Geschwindigkeit oder blieb ganz stehen, was zu Defekten und Materialverschwendung führte
- Neues System:Die Stößelgeschwindigkeit variiert während des gesamten Einspritzzyklus gleichmäßig und sorgt so für gleichbleibend hochwertige Teile
Diese Entwicklung von einer einfachen zu einer intelligenten Steuerung hat Proportionalventile in der modernen Fertigung unverzichtbar gemacht.
Wie sie funktionieren: Ein Blick in die Technologie
Wenn Sie verstehen, wie Proportional-Stromregelventile funktionieren, können Sie diese besser auswählen und nutzen. Lassen Sie uns die Schlüsselkomponenten aufschlüsseln.
[Erfahren Sie allesFunktionsprinzip von Proportionalventilen]
1. Der Proportionalmagnet: Das Gehirn
Der Proportionalmagnet ist wie das Gehirn des Ventils. Im Gegensatz zu normalen Magneten, die entweder ein- oder ausgeschaltet sind, können Proportionalmagnete je nach empfangenem elektrischen Signal unterschiedliche Kräfte erzeugen.
So funktioniert es:
- Empfängt ein elektrisches Signal (Strom oder Spannung)
- Erzeugt eine Magnetkraft proportional zu diesem Signal
- Mehr Signal = mehr Magnetkraft
- Diese Kraft bewegt die inneren Teile des Ventils
Hauptmerkmale:
- Verwendet Gleichstrom für einen reibungslosen Betrieb
- Verwendet häufig PWM-Signale (Pulsweitenmodulation) um 200 Hz
- Kann „Dither“ beinhalten – winzige Vibrationen, die die Reibung verringern
2. Der Spulen- und Ventilkörper: Der Durchflussregler
Im Inneren des Ventilkörpers sitzt ein präzisionsgefertigter Zylinder, der als Spule bezeichnet wird. Diese Spule gleitet hin und her, um den Durchfluss zu steuern.
Merkmale des Spulendesigns
- Dosierkerben:Spezielle Formen (V, U oder rechteckig) werden in die Spule geschnitten und steuern, wie sich der Durchfluss mit der Spulenposition ändert
- Überlappungseigenschaften:Die Ausrichtung der Spulenkanten an den Anschlüssen beeinflusst das Ansprechverhalten des Ventils
Strömungseigenschaften
- Linearer Fluss:Der Durchfluss nimmt proportional zur Spulenbewegung zu
- Progressiver Fluss:Der Durchfluss nimmt bei größeren Öffnungen stärker zu, was eine feinere Kontrolle bei niedrigen Durchflussmengen ermöglicht
3. Druckausgleich: Aufrechterhaltung eines gleichmäßigen Durchflusses
Eines der wichtigsten Merkmale hochwertiger Proportionalventile ist der Druckausgleich. Dieses System stellt sicher, dass der Durchfluss auch bei Lastdruckänderungen konstant bleibt.
Das Problem ohne Entschädigung:Wenn Sie eine schwere Last heben, erhöht sich der Gegendruck und der Durchfluss verringert sich, selbst wenn die Ventilöffnung gleich bleibt.
Die Lösung:Ein Druckausgleicher passt den Druckabfall am Hauptkolben automatisch an, um ihn konstant zu halten.
Vorteile:
- Der Durchfluss hängt nur vom Ventilsignal ab, nicht von der Last
- Vorhersehbares Systemverhalten
- Einfachere Programmierung und Steuerung
4. Feedback-Systeme: Genauigkeit sicherstellen
Proportionalventile der höheren Preisklasse verfügen über Rückkopplungssysteme, die die tatsächliche Spulenposition überwachen und sie mit der gewünschten Position vergleichen.
| Ventiltyp | Rückmeldung | Genauigkeit | Kosten | Anwendungen |
|---|---|---|---|---|
| Open-Loop-Ventile | Keine Rückmeldung | Mäßig | Untere | Grundlegende Anwendungen |
| Ventile mit geschlossenem Kreislauf | LVDT-Sensoren | Hoch | Höher | Präzisionsanwendungen |
Arten von Proportional-Stromregelventilen
Proportionalventile gibt es in verschiedenen Konfigurationen. Das Verständnis dieser Typen hilft Ihnen bei der Auswahl des richtigen Typs für Ihre Anwendung.
Durch Antriebsmechanismus
Direktwirkende Ventile
Der Magnet bewegt die Spule direkt
- Schnelle Reaktion (5–10 Millisekunden)
- Kompakte Größe
- Einfaches Design
Einschränkungen:Begrenzt auf kleinere Durchflussmengen (<50 L/min) und Drücke (<210 bar)
Am besten für:Kleine Anlagen, medizinische Geräte, Pilotstufen für größere Ventile
Vorgesteuerte Ventile (zweistufig)
Ein kleines Pilotventil steuert den Ölfluss, um den Hauptkolben zu bewegen
- Bewältigt hohe Durchflussmengen (bis zu 1600 l/min)
- Hohe Drücke (bis 350 bar)
Einschränkungen:Langsamere Reaktion (~100 ms)
Am besten für:Schwere Maschinen, große Industrieanlagen, Hochleistungsanwendungen
Nach Funktion
Durchflussregelventile
- Die Hauptaufgabe besteht darin, die Durchflussrate zu steuern
- Normalerweise 2-Wege- oder 3-Wege-Konfigurationen
- Oftmals mit Druckausgleich
- Stellantriebsgeschwindigkeit steuern
Wegeventile
- Steuern Sie sowohl den Fluss als auch die Richtung
- Typischerweise 4-Wege-Ventile mit 3 Positionen
- Ersetzen Sie mehrere einfache Ventile
- Steuern Sie die Richtung und Geschwindigkeit des Zylinders oder Motors
Druckregelventile
- Kontrollieren Sie den Systemdruck statt den Durchfluss
- Schließen Sie Überdruckventile und Druckminderventile ein
- Halten Sie sichere Betriebsdrücke ein
Proportionalventil im Vergleich zu anderen Ventiltypen
Wenn Sie verstehen, wie Proportionalventile im Vergleich zu anderen Technologien abschneiden, können Sie bessere Entscheidungen treffen.
Proportionalventile vs. Ein/Aus-Ventile
| Besonderheit | Ein/Aus-Ventile | Proportionalventile |
|---|---|---|
| Kontrolltyp | Binär (offen/geschlossen) | Kontinuierlich (variabel) |
| Flusskontrolle | Voller Durchfluss oder kein Durchfluss | Jeder Durchfluss von 0–100 % |
| Systemschock | Hoch (plötzliche Veränderungen) | Niedrig (sanfte Übergänge) |
| Energieverbrauch | Oft verschwenderisch | Effizient (entspricht der Nachfrage) |
| Komplexität | Einfache Schaltungen | Komplexere Elektronik |
| Kosten | Niedrige Anschaffungskosten | Höhere Anschaffungskosten |
Proportional- und Servoventile
| Besonderheit | Proportionalventile | Servoventile |
|---|---|---|
| Genauigkeit | Gut (±2-5%) | Ausgezeichnet (±0,5 %) |
| Reaktionsgeschwindigkeit | Moderat (2–50 Hz) | Sehr schnell (>100 Hz) |
| Kosten | Mäßig | Hoch (10-20x mehr) |
| Kontaminationstoleranz | Hoch | Niedrig (benötigt sehr sauberes Öl) |
| Komplexität | Mäßig | Hoch |
| Wartung | Standard | Spezialisiert |
Wann Sie die einzelnen Typen auswählen sollten
Wählen Sie Ein/Aus-Ventile, wenn:
- Sie benötigen lediglich eine einfache Auf/Zu-Steuerung
- Die Kosten stehen im Vordergrund
- Die Anwendung verträgt Stöße und Vibrationen
- Eine präzise Steuerung ist nicht erforderlich
Wählen Sie Proportionalventile, wenn:
- Sie benötigen eine variable Geschwindigkeits- oder Positionssteuerung
- Ein reibungsloser Betrieb ist wichtig
- Energieeffizienz ist wichtig
- Eine mäßige Präzision ist ausreichend
- Arbeiten in typischen Industrieumgebungen
Einzelheiten zur Hydraulik finden Sie unterFührung hydraulischer Proportionalventile
Wählen Sie Servoventile, wenn:
- Höchste Präzision ist gefragt
- Es ist eine sehr schnelle Reaktion erforderlich
- Die Kosten sind zweitrangig gegenüber der Leistung
- Sie können die Hydraulikflüssigkeit sehr sauber halten
- Die Anwendung erfordert es (Luft- und Raumfahrt, Tests)
Wichtige Leistungskennzahlen, die Sie kennen müssen
Bei der Auswahl eines Proportionalventils bestimmen mehrere Leistungskennzahlen, wie gut es in Ihrer Anwendung funktioniert.
Durchfluss- und Druckwerte
Maximale Durchflussrate
- Wird normalerweise bei einem Standarddruckabfall angegeben (z. B. 5 bar oder 70 psi).
- Typische Bereiche: 7–1000 l/min (2–260 GPM)
- Wählen Sie basierend auf Ihren Anforderungen an die Aktuatorgeschwindigkeit
Maximaler Druck
- Sichere Betriebsdruckgrenze
- Typische Bereiche: 280–400 bar (4000–5800 psi)
- Muss den maximalen Druck Ihres Systems überschreiten
Druckabfall
- Druckverlust am Ventil bei Nenndurchfluss
- Niedriger ist besser für die Effizienz
- Typisch: 5–35 bar (70–500 psi) bei Nenndurchfluss
Genauigkeit und Wiederholbarkeit
Hysterese
Ausgabeunterschied bei Annäherung an denselben Punkt aus verschiedenen Richtungen
- Typisch: 2–5 % des Skalenendwerts
- Niedriger ist besser für Präzisionsanwendungen
Linearität
Wie genau folgt der Durchfluss des Ventils dem Eingangssignal?
- Typisch: ±2 % des Skalenendwerts
- Linearventile sind einfacher zu steuern
Wiederholbarkeit
Konsistenz bei der Rückkehr zum gleichen Eingangssignal
- Typisch: ±1–3 % des Skalenendwerts
- Wichtig für eine gleichmäßige Produktion
Totzone
Bereich des Eingangssignals, der keine Ausgabe erzeugt
- Typisch: 2–5 % des gesamten Signalbereichs
- Verursacht durch Spulenüberlappung, notwendig für die Abdichtung
Leistungsvergleichstabelle
| Ventiltyp | Durchflussbereich | Druck | Ansprechzeit | Hysterese | Kontaminationstoleranz | Relative Kosten |
|---|---|---|---|---|---|---|
| Grundlegende Proportionalität | 7–100 l/min | Bis zu 280 bar | 20-100 ms | 3-5 % | Hoch | 2-4x |
| Proportionalregelung mit geschlossenem Regelkreis | 7-1000 l/min | Bis 350 bar | 10-50 ms | 1-2 % | Hoch | 4-8x |
| Servoproportional | 10–500 l/min | Bis 350 bar | 5-20 ms | <1 % | Mäßig | 8-15x |
