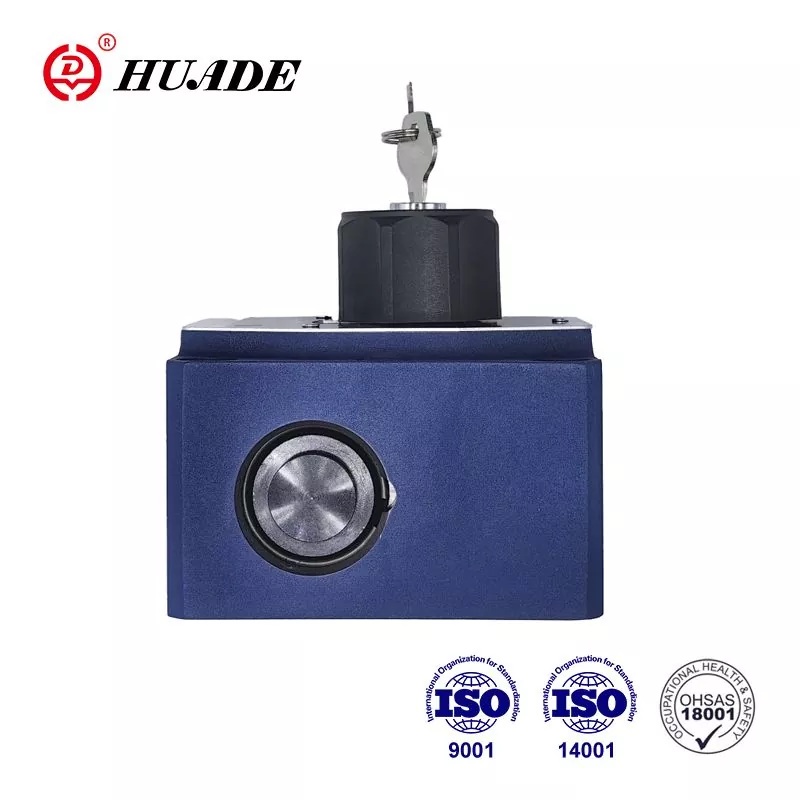

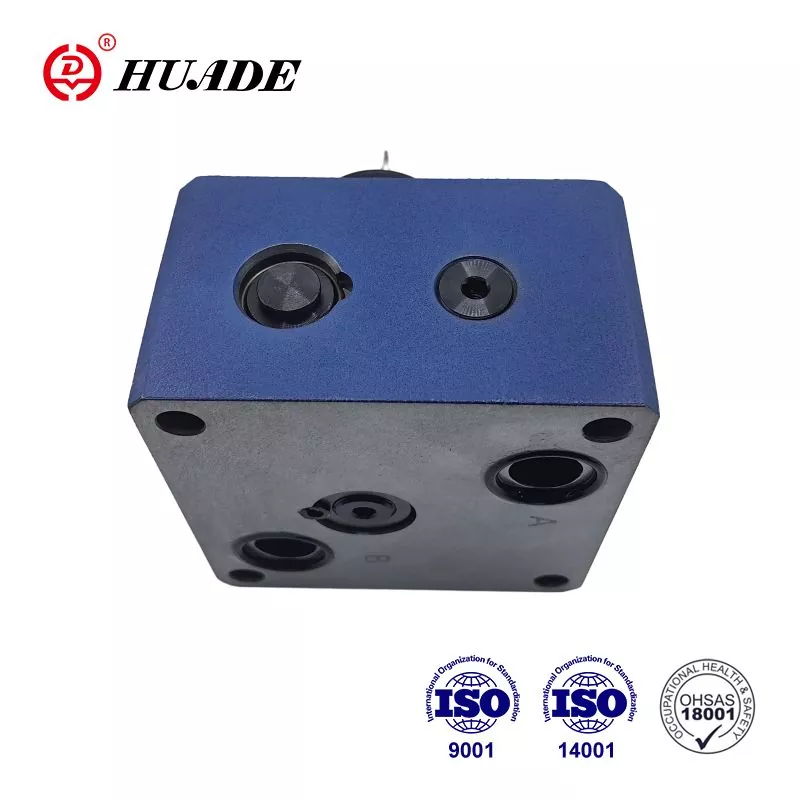

Durchflussregelventile sind 2-Wege-Durchflussregelventile. Dank der Zusammenarbeit mit Rexroth zweimal ab 1979 hat Huade die modernste Technologie von Rexroth aufgenommen. Die Qualität der Huade®-Flusskontrollventile kann der von internationalen Marken der ersten Stufe übereinstimmen, und der Preis der Produkte ist noch niedriger. Die Reihe der Durchflussregelventile kann im hydraulischen System des Lenkgetriebes verwendet werden. Huade Hydraulic besitzt große Kunden in der Meeresbranche.
|
Allgemein |
|
|
Hydraulikflüssigkeit |
Mineralöl (für NBR -Dichtung) oder Phosphatester (für FPM -Dichtung) |
|
Temperaturbereich (℃) |
-30 bis+80 |
|
Viskositätsbereich (mm ²/s) |
10 bis 800 |
|
Gleichrichter Sandwichplatte |
||
|
Flow.max (l/min) |
10 |
16 |
|
bis zu 50 |
bis zu 160 |
|
|
Betriebsdruck (MPA) |
bis zu 31,5 |
|
|
Rissdruck (MPA) |
0.15 |
|
|
Gewicht (kg) |
3.2 |
9.3 |
|
Fließen. Q max (l/min) |
Größe 10 |
Größe 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆P mit freiem Rückfluss B → A, q-abhängig (MPA) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Durchflussregelung |
temperaturstabil |
± 2% (q max) |
||||||
|
Druckstabil (bis zu |
± 2% (q max) |
± 5%(q max) |
||||||
|
Betriebsdruck, Max.-Port A (MPA) |
bis zu 31,5 |
|||||||
|
Minimaldruckdifferenzbereich (MPA) |
0,3 bis 0,7 |
0,5 ~ 1,2 |
||||||
|
Kontaminationsgrad (μm) |
25 (q <5l/min) |
10 (q <0,5 l/min) |
||||||
|
Gewicht (kg) |
5.6 |
11.3 |
||||||
Merkmale:
▶ Portierungsmuster auf DIN 24 340 aus A, ISO 4401 und Cetop - RP 121H
▶ Optional
▶ Mechanischer Betrieb
▶ Reduzierung der Startsprung
▶ Durchflussregel in beide Richtungen mit einer Gleichrichter -Sandwichplatte
Anwendung:
Durchflussregelventile 2Frm 10 werden verwendet, um eine Strömungskonstante unabhängig von Druck und Temperatur aufrechtzuerhalten.
Die Ventile 2Frm 10 bestehen grundsätzlich aus dem Gehäuse (1), der Öffnung von Buchstaben (3), dem Druckkompensator (4) mit optionalem Schlaganfallbegrenzer, Scheckventil (5), Einstellelement (2).
Der Fluss von Kanal A nach Kanal B ist an der Öffnung (6) drosselt. Um den Durchfluss über die Öffnungskonstante aufrechtzuerhalten, ist ein Druckkompensator stromaufwärts der Öffnung (6) angeschlossen. Der Fluss wird aufgrund des Öffnungsdesigns weitgehend unabhängig von der Temperatur gehalten. Der freie Rückfluss von Kanal B nach Kanal A wird über das Scheckventil (5) gerichtet. Der Fluss wird nur von A nach B gesteuert, um die Strömungen in beide Richtungen zu steuern. Unter dem Flussregelventil kann ein Gleichrichter -Sandwich -Platten -Typ Z4S installiert werden.
Struktur des Durchflussregelventils 2frm 10
Symbol des Durchflussregelventils 2frm 10
