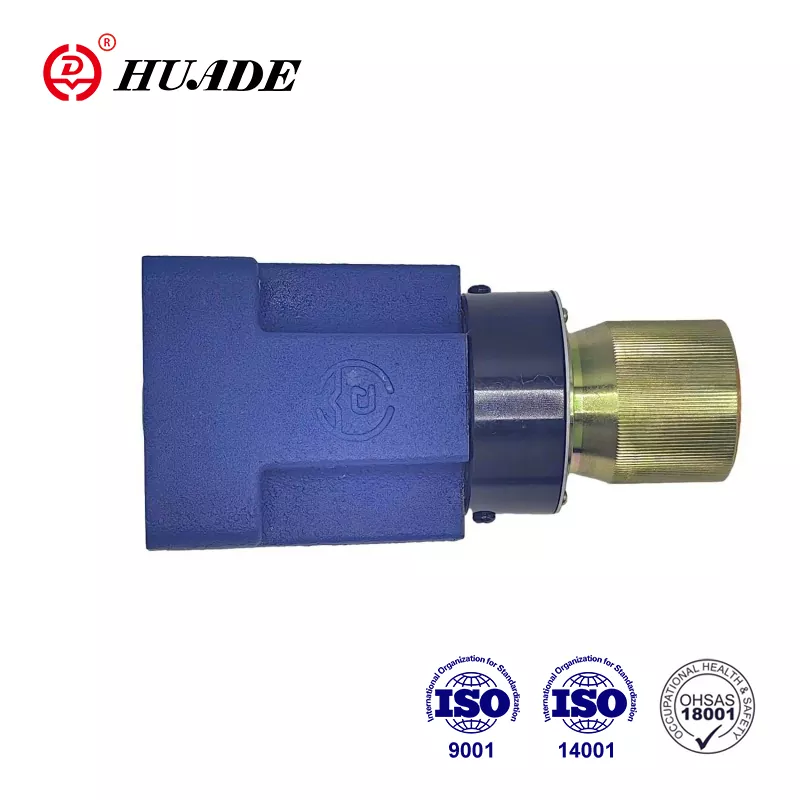

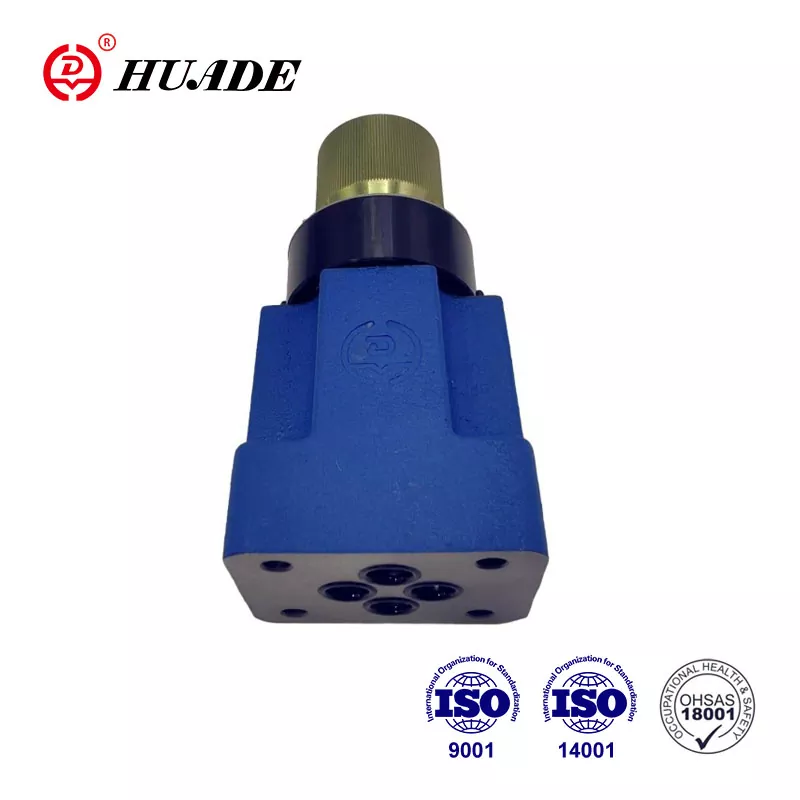

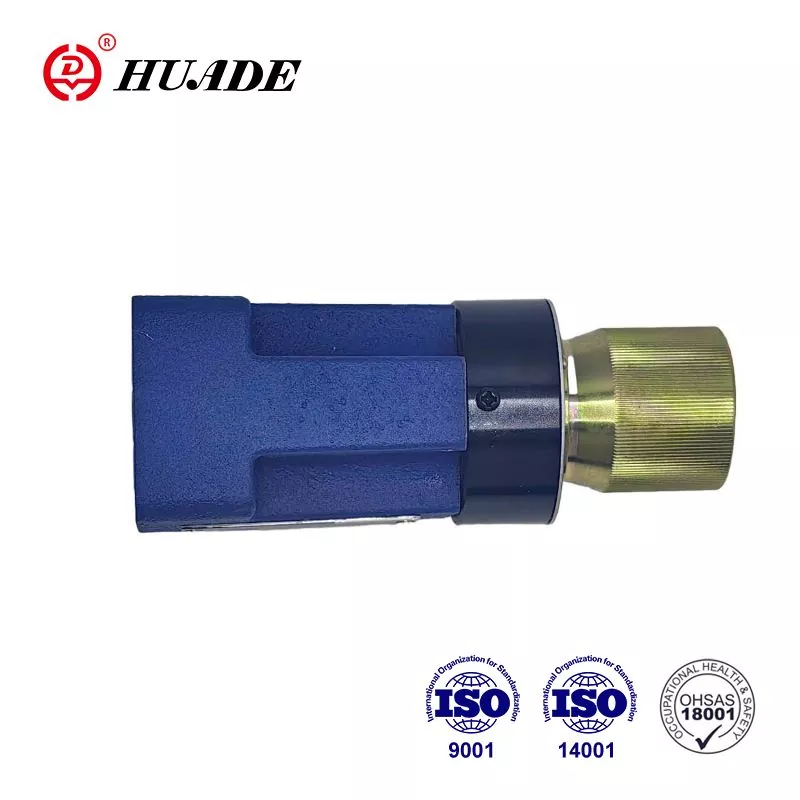

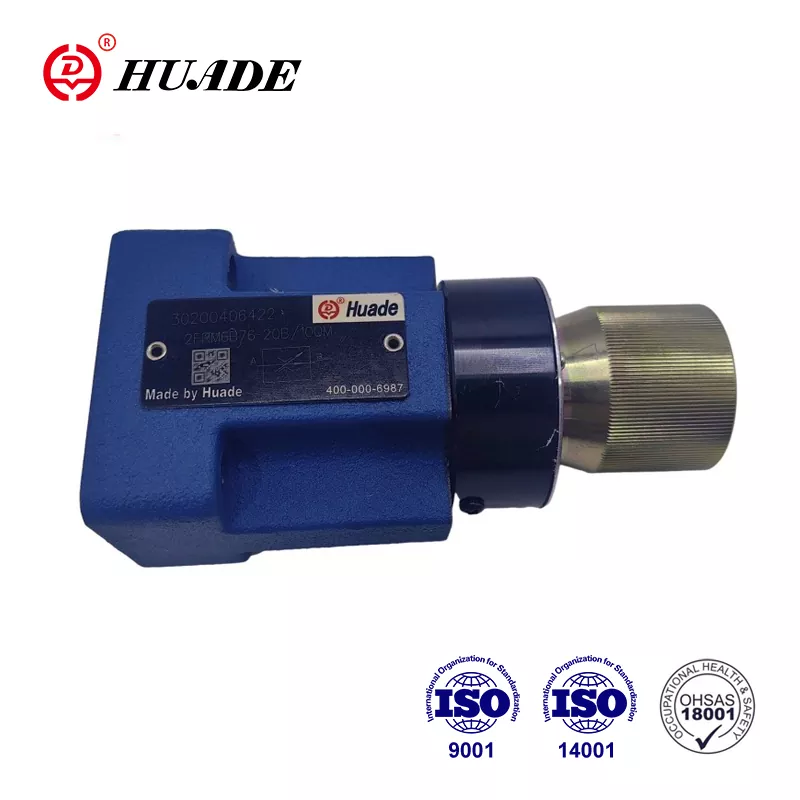

Das Stromregelventil Typ 2 FRM ist ein 2-Wege-Stromregelventil. Die Fabrik konzentriert sich auf die Praktikabilität der Produkte und kontrolliert gleichzeitig streng die Qualität der Produkte. Ziel ist es, qualitativ hochwertige hydraulische Durchflussventile zu liefern, die sich Kunden leisten können. Huade® Durchflussventile 2FRM 6 sind aufgrund der Einführung modernster Technologie technologisch fortschrittlicher. Produktverpackungen können individuell angepasst werden, z. B. Holzkistenverpackungen, Kunststoffverpackungen und Standardkartonverpackungen.
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|||||
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|||||
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
|||||
|
Durchfluss qv max (l/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Durchfluss qv min bis 10 MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Durchfluss qv min bis 31,5 MPa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Druckdifferenz ∆p bei freiem Rücklauf B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Mindestdruckdifferenz (MPa) |
0,6 bis 1,2 |
|||||
|
Druckstabilität bis ∆p = 31,5 MPa (%) |
Meister 2 (Qmax) |
|||||
|
Maximaler Betriebsdruck am Anschluss A (MPa) |
bis 31.5 |
|||||
|
Verschmutzung (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Gewicht (kg) |
ca. 1,3 |
|||||
Merkmale:
▶ Externes Schließen der Druckwaage, optional
▶ Rückschlagventil, optional
▶ Drehknopf mit Skala
▶ Abschließbar.optional
1) Bei Verwendung in Verbindung mit einer Gleichrichterplatte bis 21 MPa
Anwendung:
Das Stromregelventil 2FRM 6 dient zur Aufrechterhaltung eines konstanten Durchflusses, unabhängig von Druck und Temperatur.
Allgemein:
Das 2-Wege-Stromregelventil 2FRM 6 besteht im Wesentlichen aus Gehäuse (1), Drehknopf (2), Blende (3), Druckausgleich (4) und einem optionalen Rückschlagventil.
Stromregelventil Typ 2FRM 6 B.._20B/M
(ohne externe Schließung, ohne Rückschlagventil)
Der Durchfluss von Anschluss A nach B wird bei Drosselstellung (5) gedrosselt. Der Drosselquerschnitt wird durch Drehen des Drehknopfes (2) variiert. Um den Durchfluss druckunabhängig konstant zu halten, a
Die Druckwaage (4) ist im Anschluss B hinter der Drosselstelle (5) eingebaut. Die Druckfeder (6) drückt Blende (3) und Druckwaage (4) nach außen gegen ihre jeweiligen Anschläge und hält so die Druckwaage (4) in der Offenstellung, wenn das Ventil nicht durchströmt wird. Wenn Flüssigkeit durch das Ventil fließt, übt der in Anschluss A wirkende Druck über die Öffnung (7) eine Kraft auf den Druckausgleicher (4) aus. Die Druckwaage (4) bewegt sich in die Ausgleichsstellung, bis sich die Kräfte ausgleichen. Steigt der Druck im Anschluss A, bewegt sich die Druckwaage (4) in Schließrichtung, bis wieder ein Kräftegleichgewicht erreicht ist. Aufgrund dieser kontinuierlichen Ausgleichswirkung des Druckkompensators wird ein konstanter Durchfluss erreicht. Um einen Durchfluss durch das Ventil in beide Richtungen zu steuern, kann unterhalb dieses Durchflussregelventils eine Gleichrichter-Zwischenplatte vom Typ Z4S 6 montiert werden.
Aufbau des Stromregelventils 2FRM 6-20B/...M...
Typ 2FRM 6A..-20B/..R
Die Funktion dieses Ventils entspricht grundsätzlich der des Ventiltyps 2FRM 6 B..-20B/..M
Diese Art von Stromregelventil verfügt jedoch über einen externen Anschluss, der den Anschluss der Druckwaage (4) über Anschluss P(11) ermöglicht. Der über die Blende (10) im Anschluss P(11) wirkende Außendruck hält die Druckwaage (4) gegen die Kraft der Druckfeder (6) geschlossen. Wenn das angeschlossene Wegeventil (9) betätigt wird, um den Durchfluss von P nach B zu ermöglichen, wird eine Regelung wie beim Typ 2 FRM 6 B erreicht. Dadurch wird ein Sprung beim Anfahren vermieden.
Diese Ausführung mit externer Schließung des Kompensators darf nur zur Zulaufregelung verwendet werden.
Der freie Rückfluss von Anschluss B nach A erfolgt über das Rückschlagventil (8).
Aufbau des Durchflussregelventils 2FRM 6A..-20B/..R
Anwendungsbeispiele
Symbol des 2-Wege-Stromregelventils 2FRM 6
