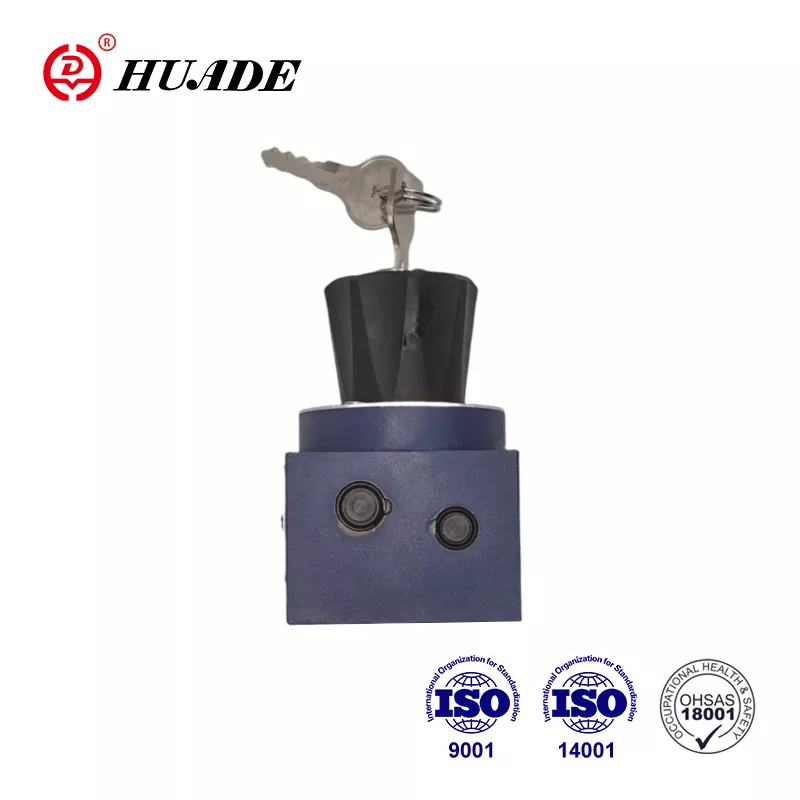

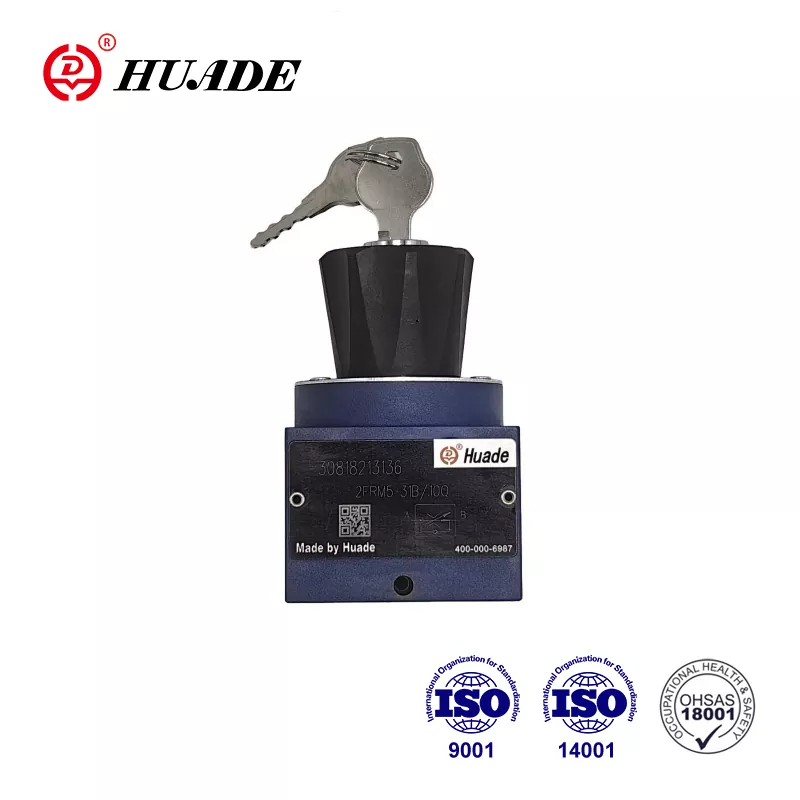

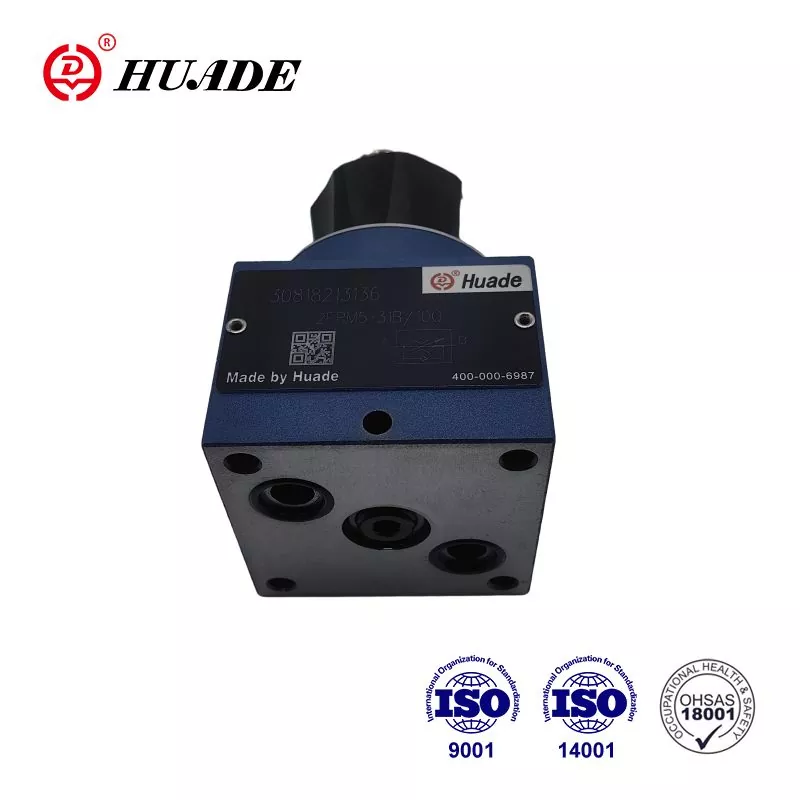

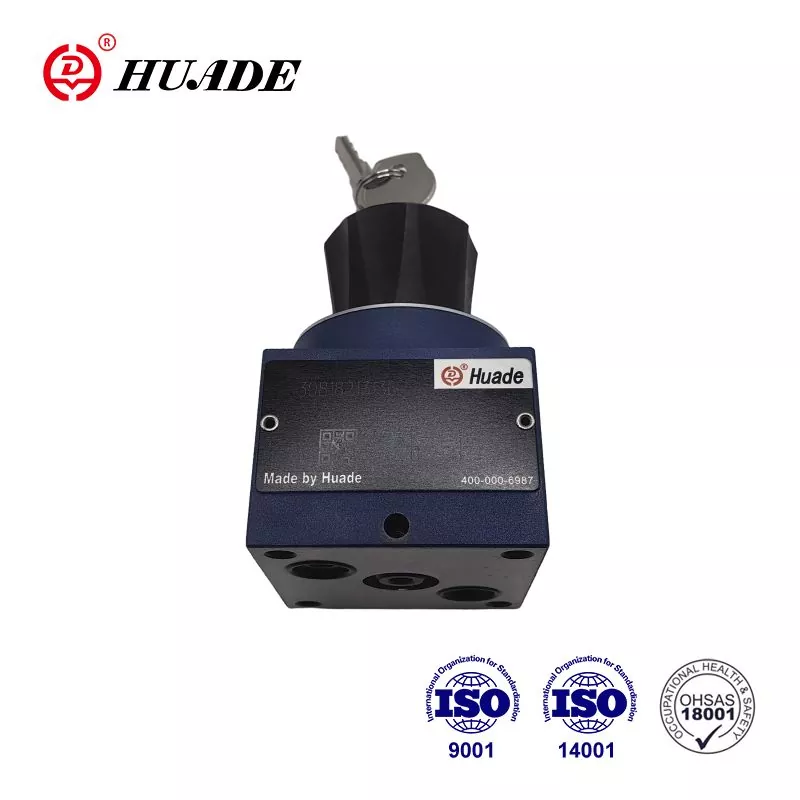

Das 2FRM-Durchflussventil ist ein 2-Wege-Durchflussregelventil. Es dient der Drosselung. Huade® ist in China tatsächlich eine vertrauenswürdige Marke. Durch zwei langjährige Kooperationen mit Rexroth sind Huade®-Stromregelventile mit den gleichen von Rexroth angebotenen Serien kompatibel. Ob es um Produktqualität, technologische Innovation, Kundenservice oder Markenreputation geht, Huade Hydraulic hat gute Leistungen erbracht und sich beim Markt und bei den Verbrauchern einen guten Ruf erworben.
|
Allgemein |
|
|
Hydraulikflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|
Temperaturbereich (℃) |
-30 bis +80 |
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
|
Gleichrichter-Sandwichplatte |
|
|
Durchfluss.max (L/min) |
15 |
|
Betriebsdruck (MPa) |
bis 21 |
|
Öffnungsdruck (MPa) |
0.1 |
|
Gewicht (kg) |
0.6 |
|
2-Wege-Stromregelventil |
||||||||
|
Fließen. qv max (l/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p bei freiem Rücklauf B → A, qv-abhängig (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Flusskontrolle |
temperaturstabil |
±5 % |
±3 % |
± 2 % |
||||
|
druckstabil (bis zu |
±2 % |
4 % |
||||||
|
Betriebsdruck, max.-Anschluss A (MPa) |
bis 21 |
|||||||
|
Minimaler Druckdifferenzbereich (MPa) |
0,3 bis 0,5 |
0,6~0,8 |
||||||
|
Verschmutzungsgrad (μm) |
25 (Q<5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Gewicht (kg) |
1.6 |
|||||||
Merkmale:
▶ Anschlussmuster nach DIN 24 340, von A, ISO 4401 und CETOP – RP 121H
▶ Druckwaage-Hubbegrenzung, optional
▶ Verringerung des Anlaufsprungs
▶ Durchflussregelung in beide Richtungen mittels Gleichrichter-Zwischenplatte
▶ Abschließbarer Drehknopf
Anwendung:
Das Stromregelventil Typ 2FRM ist ein 2-Wege-Stromregelventil, das zur Drosselung dient und unabhängig von Druck und Temperatur ist.
Das 2-Wege-Stromregelventil 2FRM besteht im Wesentlichen aus Gehäuse (1), Stellelement (2), Blende (3), Druckwaage (4) optional mit Hubbegrenzung sowie Rückschlagventil (5) und dient der Drosselung einer Strömung bei geringem Druck und Temperaturabhängigkeit.
Der Drosselquerschnitt wird durch die Drehung des Kurvenbolzens (7) eingestellt. Um den Durchfluss unabhängig vom Druck an der Drosselstelle (8) konstant zu halten, ist eine Druckwaage (4) angeschlossen. Die Temperaturunabhängigkeit ergibt sich aus der Ausbildung der Drosselstelle als Blende.
Der freie Rückfluss von B nach A erfolgt über das Rückschlagventil (5).
Um einen kontrollierten Durchfluss des Ventils in beide Richtungen zu erreichen, besteht die Möglichkeit, unterhalb des Stromregelventils eine Gleichrichter-Zwischenplatte vom Typ Z4S zu installieren.
Aufbau des Stromregelventils 2FRM 5
Symbol des Stromregelventils 2FRM 5
