Bei der Arbeit mit Hydrauliksystemen ist die Steuerung des Flüssigkeitsflusses in beide Richtungen für Sicherheit und Leistung von entscheidender Bedeutung. Das vorgesteuerte Rückschlagventil SV erfüllt genau diesen Zweck, indem es den freien Durchfluss in eine Richtung ermöglicht und gleichzeitig den Rückfluss blockiert, bis der Befehl zum Öffnen gegeben wird. Dieses intelligente Ventildesign ist in modernen Hydraulikanwendungen, bei denen Lasthalten und kontrolliertes Lösen erforderlich sind, unverzichtbar geworden.

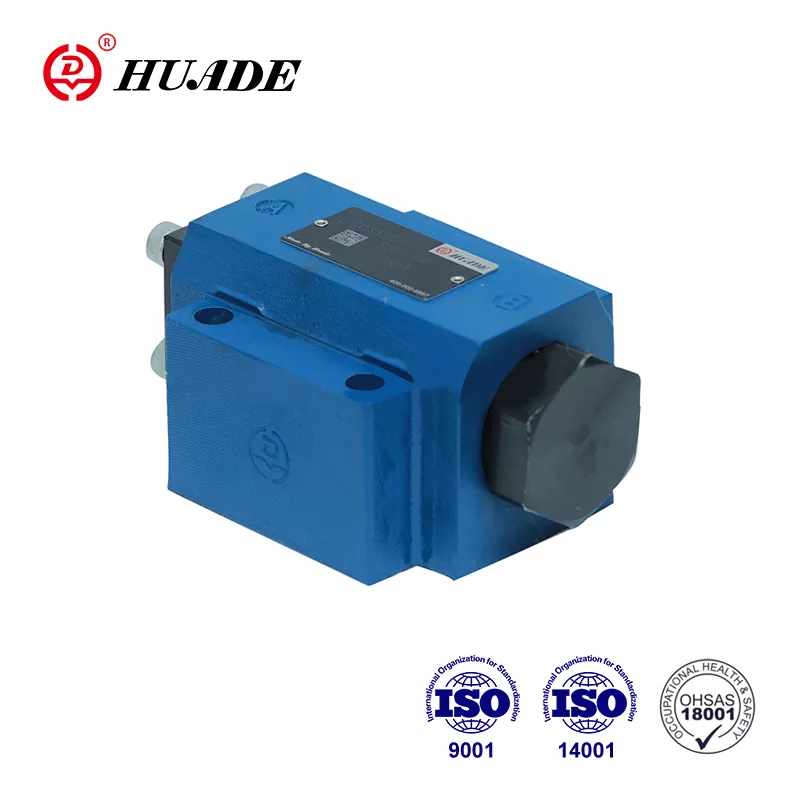

Das vorgesteuerte Rückschlagventil SV unterscheidet sich von Standard-Rückschlagventilen durch seinen einzigartigen Steuermechanismus. Während herkömmliche Rückschlagventile lediglich einen Rückfluss verhindern, verfügt die SV-Version über einen Pilotsteueranschluss, der die Sperrfunktion bei Bedarf außer Kraft setzen kann. Diese scheinbar einfache Ergänzung verwandelt das Ventil von einer passiven Komponente in ein aktives Steuerelement.
Das grundlegende Design verstehen
Das vorgesteuerte Rückschlagventil SV besteht aus mehreren zusammenarbeitenden Schlüsselkomponenten. Das Haupttellerventil regelt den primären Strömungsweg von Anschluss A nach Anschluss B. Wenn Flüssigkeit in diese Richtung fließt, drückt der Druck den Teller gegen eine leichte Feder auf und ermöglicht so einen nahezu ungehinderten Durchgang. Der Druckabfall beträgt bei einem Standardventil der Größe NG10 typischerweise etwa 4 bar bei 100 Litern pro Minute.
Die umgekehrte Richtung erzählt eine andere Geschichte. Wenn sich an Anschluss B Druck aufbaut und versucht, in Richtung Anschluss A zurückzuströmen, sitzt der Ventilkegel fest auf seiner Dichtfläche. Der Systemdruck trägt tatsächlich zur Herstellung dieser Dichtung bei, wobei die komprimierte Feder zusätzliche Kraft hinzufügt. Selbst bei einem maximalen Arbeitsdruck von 315 bar werden durch diese Konstruktion Leckraten unter 0,1 Milliliter pro Minute erreicht.
Der Vorsteuermechanismus nutzt Anschluss X, um die Blockierfunktion außer Kraft zu setzen. Wenn der Steuerdruck den Steuerkolben erreicht, erzeugt er ausreichend Kraft, um den Hauptkegel trotz des entgegenwirkenden Lastdrucks aus seinem Sitz zu drücken. Der erforderliche Steuerdruck liegt typischerweise etwa 5 bar über dem Lastdruck für ein zuverlässiges Öffnen.
Wie Druckbereiche die Leistung bestimmen
Die Wirksamkeit eines vorgesteuerten Rückschlagventils SV hängt stark vom Verhältnis zwischen verschiedenen Druckbereichen innerhalb des Ventils ab. Ingenieure bezeichnen diese Bereiche als A1 bis A4, die jeweils einem bestimmten Zweck in der Kräftegleichgewichtsgleichung dienen.
Bereich A1 stellt die Hauptsitzfläche dar, die dem Lastdruck ausgesetzt ist. Bei einem Ventil der Größe 10 beträgt die Größe etwa 1,33 Quadratzentimeter. Bereich A2 zeigt die Oberfläche des Pilotkegels, typischerweise ein Viertel der Größe von A1. Die Fläche des Steuerkolbens A3 muss groß genug sein, um die kombinierten Kräfte aus Lastdruck und Federspannung zu überwinden. Bei kleineren Ventilen beträgt sie normalerweise 2 bis 3,8 Quadratzentimeter.
Das Kräftegleichgewicht bestimmt, wann das Ventil öffnet. Der Lastdruck multipliziert mit der effektiven Flächendifferenz zwischen A1 und A2 plus Federkraft muss durch den auf die Fläche A3 wirkenden Steuerdruck überwunden werden. Diese mathematische Beziehung gewährleistet einen vorhersehbaren Betrieb bei unterschiedlichen Lastbedingungen.
Zwei Hauptkonfigurationstypen
Vorgesteuerte Rückschlagventile gibt es in den Konfigurationen SV und SL, die jeweils für unterschiedliche Schaltkreisanforderungen geeignet sind. Der SV-Typ verfügt über eine interne Entleerungsführung, bei der die Steuerkammer zurück zum Anschluss A entlüftet. Dieses kompakte Design eignet sich gut, wenn Anschluss A mit Tank oder Niederdruck verbunden wird, wodurch die Installation einfach bleibt und externe Verbindungen minimiert werden.
Die SL-Konfiguration fügt einen separaten externen Leckölanschluss Y hinzu. Diese Anordnung erweist sich als notwendig, wenn an Anschluss A ein erheblicher Druck herrscht, der den Pilotbetrieb beeinträchtigen würde. Durch die unabhängige Führung der Steuerkammerentwässerung arbeitet das Ventil auch bei vorbelasteten oder unter Druck stehenden A-Anschlüssen zuverlässig. Die Ringfläche A4, kleiner als A3, bestimmt die wirksame Steuerfläche bei SL-Ventilen.
Die Wahl zwischen SV und SL hängt von Ihrem Schaltungsdesign ab. Bleibt Anschluss A in der Nähe des Atmosphärendrucks, reicht in der Regel die einfachere SV-Version aus. Wenn an Anschluss A erheblicher Druck herrscht oder eine Verbindung zu einer anderen unter Druck stehenden Komponente hergestellt wird, verhindert die SL-Konfiguration unerwünschte Pilotinterferenzen.
Die Dekomprimierungsfunktion
Standardmäßige vorgesteuerte Rückschlagventile können beim Öffnen unter hoher Last erhebliche Druckspitzen erzeugen. Die plötzliche Freisetzung des eingeschlossenen Drucks erzeugt einen hydraulischen Schlag, der die Komponenten belastet und Geräusche erzeugt. Um dieses Problem zu lösen, haben die Hersteller die Dekompressionsvariante vom Typ A entwickelt.
Der Dekompressionsmechanismus umfasst ein kleines Kugelventil, das sich etwas vor dem Hauptventilkegel öffnet. Dies ermöglicht eine kontrollierte Druckreduzierung im Steuervolumen, wodurch der Druckabfall typischerweise auf unter 50 bar begrenzt wird. Bei einem Ventil der Größe 10 beträgt das Steuervolumen etwa 2,5 Kubikzentimeter, das vor der vollständigen Öffnung dekomprimiert werden muss.
Der Dekompressionsprozess führt zu einer kurzen Verzögerung der Ventilreaktion, reduziert jedoch die Systembelastung erheblich. Besonders Anwendungen mit großen Zylindern oder hohen Trägheitslasten profitieren von dieser Funktion. Der Kompromiss zwischen Reaktionszeit und reibungslosem Betrieb erfordert sorgfältige Überlegungen beim Systemdesign.
Größenbereiche und Durchflusskapazität
Die vorgesteuerten Rückschlagventile der SV-Serie reichen von Größe 06 bis 32 und entsprechen den ISO 5781-Standards. Jede Größenbezeichnung entspricht ungefähr dem Nenndurchmesser des Anschlusses in Millimetern geteilt durch etwa 1,6. Diese Standardisierung hilft Ingenieuren, die Ventilkapazität und die Montageanforderungen schnell abzuschätzen.
Ventile der Größen 06 und 10 bewältigen Durchflussmengen bis zu 150 Liter pro Minute und wiegen zwischen 0,8 und 1,8 Kilogramm. Diese kompakten Einheiten passen in enge Räume und bieten gleichzeitig eine zuverlässige Lasthaltung für kleine bis mittlere Zylinder. Das bescheidene Steuervolumen von 1,2 bis 2,5 Kubikzentimetern ermöglicht schnelle Reaktionszeiten.
Die mittleren Größen 16 und 20 ermöglichen Durchflussmengen von 150 bis 300 Litern pro Minute. Entsprechend vergrößern sich auch die Abmessungen: Ventile der Größe 20 wiegen rund 7,8 Kilogramm. Die größeren Steuervolumina von 5 bis 10,8 Kubikzentimeter erfordern mehr Steueröl, bewältigen aber proportional größere Strömungskräfte.
Ventile der Größen 25 und 32 eignen sich für Hochleistungsanwendungen mit Durchflusskapazitäten von bis zu 550 Litern pro Minute. Diese massiven Ventile wiegen 8 bis 12 Kilogramm und erfordern eine robuste Montage. Steuervolumina von 12 bis 19,27 Kubikzentimeter sorgen für ausreichende Vorsteuerkraft auch bei maximalem Lastdruck.
Überlegungen zur Installation

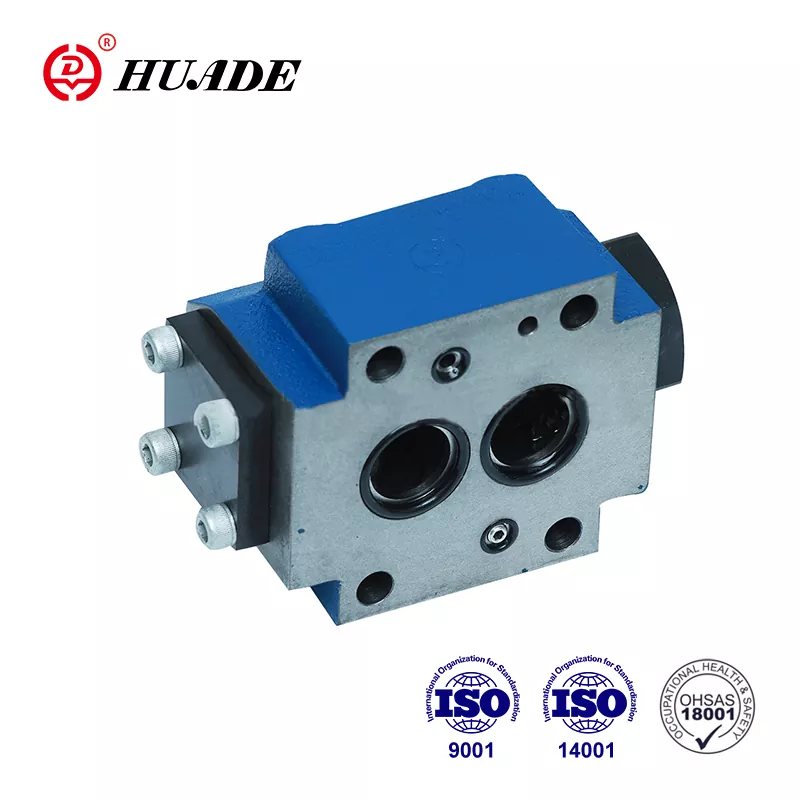

Die richtige Montage gewährleistet eine lange Lebensdauer und einen zuverlässigen Betrieb. Das vorgesteuerte Rückschlagventil SV wird normalerweise gemäß den Schnittstellenstandards ISO 5781 auf einer Unterplatte montiert. Die Montageoberfläche erfordert eine maximale Rauheit von 1 Mikrometer, um Leckagepfade rund um die Dichtung zu verhindern.
Die Befestigungsschrauben müssen mit dem richtigen Drehmoment angezogen werden, um eine ordnungsgemäße Abdichtung zu gewährleisten, ohne das Ventilgehäuse zu verformen. Standardspezifikationen erfordern 75 Newtonmeter bei einem Reibungskoeffizienten von 0,14. Bei Ventilen der Größe 10 werden vier M10-Schrauben mit einer Länge von 50 Millimetern verwendet, während bei Ventilen der Größe 32 sechs M10-Schrauben mit einer Länge von 85 Millimetern erforderlich sind. Eine ungleichmäßige Drehmomentverteilung kann die Montagefläche verziehen und die Integrität der Dichtung beeinträchtigen.
Bei vorgesteuerten Rückschlagventilen spielt die Ausrichtung im Allgemeinen keine Rolle, da sie auf Druckkräften und nicht auf der Schwerkraft beruhen. Die Montageposition sollte jedoch einen einfachen Zugang zu den Einstellfunktionen ermöglichen, sofern vorhanden. Berücksichtigen Sie bei der Planung von Rohrleitungsanschlüssen die Lage der Steuer- und Entleerungsanschlüsse, um die externe Leitungsführung zu minimieren.
Anforderungen an die Hydraulikflüssigkeit
Das vorgesteuerte Rückschlagventil SV arbeitet zuverlässig mit handelsüblichen Hydraulikölen auf Mineralölbasis gemäß HL- oder HLP-Spezifikation. Die Betriebsviskosität liegt zwischen 2,8 und 500 Quadratmillimetern pro Sekunde, die optimale Leistung liegt jedoch zwischen 16 und 46 Centistokes bei 40 Grad Celsius. Eine niedrigere Viskosität verringert den Druckabfall, kann jedoch die Leckage erhöhen, während eine höhere Viskosität das Gegenteil bewirkt.
Die Temperaturgrenzen hängen vom Dichtungsmaterial ab. Standarddichtungen aus Nitrilkautschuk vertragen minus 30 bis plus 80 Grad Celsius und sind für die meisten Industrieumgebungen geeignet. Anwendungen mit hohen Temperaturen oder synthetischen Flüssigkeiten profitieren von Fluorkohlenstoffdichtungen, die minus 20 bis plus 80 Grad aushalten und gleichzeitig aggressiven Medien standhalten. Biologisch abbaubare Flüssigkeiten wie HETG erfordern häufig auch Fluorkohlenstoffdichtungen.
Die Sauberkeit der Flüssigkeit wirkt sich direkt auf die Lebensdauer und Zuverlässigkeit des Ventils aus. Der empfohlene Verschmutzungsgrad nach ISO 4406 20/18/15 bedeutet nicht mehr als 5000 Partikel pro Milliliter über 4 Mikrometer, 1300 über 6 Mikrometer und 320 über 14 Mikrometer. Eine ordnungsgemäße Filterung gemäß der Bosch Rexroth-Norm RE 50070 hält diese Grenzwerte ein und verhindert vorzeitigen Verschleiß.
Gängige Anwendungsszenarien
Baumaschinen stellen einen der größten Märkte für pilotgesteuerte Rückschlagventile dar. Die Auslegerzylinder von Baggern müssen die Last zuverlässig halten, um zu verhindern, dass der Arm herunterfällt, wenn der Bediener die Bedienelemente loslässt. Ein vorgesteuertes Rückschlagventil SV, das in jedem Zylinderanschluss installiert ist, gewährleistet diese Sicherheitsfunktion. Wenn der Bediener den Steuerhebel betätigt, öffnet der Steuerdruck vom Wegeventil die Rückschlagventile und ermöglicht so ein kontrolliertes Absenken.
Spritzgießmaschinen nutzen diese Ventile zur Sicherung von Formschließzylindern. Die enormen Kräfte, die oft über 100 Kilonewton wirken, erfordern eine leckagefreie Lasthaltung. Zwei vorgesteuerte Rückschlagventile in redundanter Konfiguration erfüllen die Sicherheitskategorie 3 gemäß den Normen EN ISO 13849. Wenn ein Ventil ausfällt, behält das zweite die Lastunterstützung bei, bis das Problem durch eine Wartung behoben werden kann.
Hebezeuganwendungen kombinieren vorgesteuerte Rückschlagventile mit Durchflussregelventilen für einen sanften Lastabstieg. Das Rückschlagventil verhindert unkontrolliertes Absinken, während ein separates Drosselventil die Freigaberate dosiert. Diese Anordnung erfüllt die ANSI B30.5-Anforderungen für Kran- und Hebezeug-Sicherheitssysteme. Das Pilotsignal kommt vom Steuerventil des Bedieners und stellt sicher, dass jeder Absenkbewegung eine bewusste Aktion vorausgeht.
Leistungsmerkmale
Der Druckabfall durch ein pilotgesteuertes Rückschlagventil SV in der freien Durchflussrichtung variiert je nach Größe und Durchflussrate. Ein Ventil der Größe 32, das 400 Liter pro Minute durchströmt, weist typischerweise einen Druckverlust von etwa 20 bar auf. Dieser relativ geringe Widerstand macht das Ventil im Normalbetrieb effizient, wenn die Last häufig erhöht und gesenkt wird.
Das Steuerdruckverhältnis bestimmt die Steuereigenschaften. Bei Ventilen ohne Dekompression muss der Steuerdruck dem Lastdruck plus 2 bis 5 bar entsprechen, um das Öffnen zu gewährleisten. Dekompressionsversionen weisen eine größere Variation auf, mit einem Streuband von plus oder minus 10 bar, je nach Durchflussrate und Ventilzustand. Diese Variante spiegelt den stufenweisen Öffnungsprozess wider, bei dem der Kugelhahn Druck ablässt, bevor sich der Hauptkegel bewegt.
Bei Anwendungen, die eine schnelle Lastfreigabe erfordern, ist die Reaktionszeit wichtig. Die Zeitverzögerung zwischen dem Anlegen des Steuerdrucks und dem Erreichen des vollen Durchflusses hängt vom Steuervolumen und der Steuerdurchflusskapazität ab. Kleinere Ventile reagieren in weniger als 50 Millisekunden, während größere Einheiten 100 bis 200 Millisekunden benötigen können. Durch Hinzufügen einer Dekompression verlängern sich diese Zeiten geringfügig, bleiben aber für die meisten industriellen Anwendungen akzeptabel.
Öffnungsdruckoptionen
Die Federvorspannung in einem pilotgesteuerten Rückschlagventil SV bestimmt seinen Öffnungsdruck in der freien Durchflussrichtung. Hersteller bieten typischerweise vier Standardoptionen an: 1,5, 3, 6 und 10 bar für kleinere Ventilgrößen oder 2,5, 5, 7,5 und 10 bar für größere Ventile. Diese einstellbare Funktion ermöglicht die Anpassung des Ventils an spezifische Schaltkreisanforderungen.
Niedrigere Öffnungsdrücke minimieren den Energieverlust während des normalen Betriebs, können jedoch bei hoher Last eine leichte Rückströmung zulassen. Bei Anwendungen, bei denen die Effizienz Vorrang vor der absoluten Dichtleistung hat, sind häufig Einstellungen von 1,5 oder 2,5 bar erforderlich. Die verringerte Federkraft bedeutet auch, dass weniger Steuerdruck erforderlich ist, um das Ventil im Rückwärtsgang zu öffnen.
Höhere Öffnungsdrücke verbessern die Abdichtung unter extremen Bedingungen und verhindern ein unbeabsichtigtes Öffnen durch Druckschwankungen. Schwere Baumaschinen und sicherheitskritische Anwendungen verwenden häufig Einstellungen von 6 oder 10 bar. Die stärkere Federkraft bietet zusätzliche Sicherheit gegen Dichtungsversagen, erhöht jedoch sowohl den Vorwärtsdruckabfall als auch den erforderlichen Steuerdruck.
Vergleich mit alternativen Ventiltypen
Einfache Rückschlagventile kosten deutlich weniger als vorgesteuerte Versionen, verfügen jedoch nicht über die Fähigkeit zur umgekehrten Öffnung. Ihre Leckraten von 5 bis 10 Millilitern pro Minute unter Last erweisen sich für Anwendungen, die eine langfristige Positionshaltung erfordern, als nicht akzeptabel. Das vorgesteuerte Rückschlagventil SV verbessert die Leckageleistung um das Fünfzigfache und bietet gleichzeitig eine kontrollierte Freigabefunktion.
Gegenhalteventile bieten eine ähnliche Lasthaltung mit integrierter Druckentlastung und Durchflussregelung. Diese Ventile eignen sich gut für überlaufende Lasten wie vertikale Zylinder, bei denen die Schwerkraft die Bewegung unterstützt. Allerdings sind sie in der Regel teurer als vorgesteuerte Rückschlagventile und führen zu einem zusätzlichen Druckabfall in beide Richtungen. Das vorgesteuerte Rückschlagventil SV eignet sich hervorragend, wenn ein freier Durchfluss in eine Richtung wichtig ist.
Doppelt vorgesteuerte Rückschlagventile sorgen für redundante Lasthaltung bei sicherheitskritischen Anwendungen. Jedes Ventil kann unabhängig die volle Last unterstützen und erfüllt so höhere Sicherheitskategorien. Die erhöhten Kosten und die erhöhte Komplexität machen nur dann Sinn, wenn Vorschriften oder Risikobewertungen Redundanz erfordern. Einzelne vorgesteuerte Rückschlagventile reichen für die meisten Industrieanwendungen aus, wenn sie richtig dimensioniert und gewartet werden.
Größenbestimmungs- und Auswahlprozess
Die Bestimmung der richtigen Größe des pilotgesteuerten Rückschlagventils SV beginnt mit den Durchflussanforderungen. Berechnen Sie die maximale Durchflussrate durch das Ventil in beide Richtungen, einschließlich aller gleichzeitigen Vorgänge. Wählen Sie eine Ventilgröße, die diesen Durchfluss mit akzeptablem Druckabfall bewältigt, typischerweise unter 20 bar für die freie Durchflussrichtung.
Stellen Sie sicher, dass der Arbeitsdruck innerhalb der maximalen Nennleistung des Ventils von 315 bar bleibt. Berücksichtigen Sie Sicherheitsfaktoren und berücksichtigen Sie Druckspitzen durch schnelles Schließen des Ventils oder einen toten Druck der Pumpe. Um eine gleichbleibende Öffnungsleistung zu gewährleisten, muss die Steuerdruckquelle zuverlässig mindestens 5 bar über dem maximalen Lastdruck liefern.
Wählen Sie je nach Port-A-Bedingungen zwischen SV- und SL-Konfigurationen. Wenn dieser Anschluss mit dem Tank verbunden ist oder drucklos bleibt, funktioniert das einfachere SV-Design gut. Wenn Anschluss A erheblichen Druck führt oder andere Komponenten speist, wählen Sie die SL-Version mit externer Entleerung. Führen Sie den Y-Anschluss durch ausreichend dimensionierte Rohrleitungen zum Tank.
Entscheiden Sie, ob eine Dekompression erforderlich ist, indem Sie den möglichen Druckstoß bewerten. Systeme mit großen eingeschlossenen Volumina oder empfindlichen Komponenten profitieren von der A-Typ-Version. Die leichte Reaktionsverzögerung verursacht in typischen Industriezyklen selten Probleme. Standardversionen ohne Dekompression sind kostengünstiger und reagieren schneller bei Anwendungen, bei denen Stoßbelastungen keine Rolle spielen.
Bestellcodes lesen
Hersteller verwenden systematische Bezeichnungscodes, um vorgesteuerte Rückschlagventilkonfigurationen zu spezifizieren. Ein typischer Code wie SV 10 PA1-4X zerfällt in verschiedene Elemente. Die ersten Buchstaben geben den Ventiltyp an, SV für internen Abfluss oder SL für externen. Die folgende Zahl gibt die Größenbezeichnung an, in diesem Fall 10.
Die nächste Position zeigt den Montagestil, wobei P für die Unterplatte und G für Gewindeanschlüsse steht. Der Buchstabe A erscheint, wenn die Dekompression enthalten ist, andernfalls ist diese Position leer. Die Zahl stellt die Auswahl des Öffnungsdrucks von 1 bis 4 dar, entsprechend den Optionen zur Erhöhung der Federvorspannung.
Der Zusatz 4X kennzeichnet die aktuelle Seriengeneration und weist auf Designverbesserungen und aktualisierte Spezifikationen hin. Ein abschließender Schrägstrich steht häufig vor zusätzlichen Optionen wie Dichtungsmaterial, wobei „V“ für Fluorkohlenstoff anstelle von Standard-Nitril steht. Das Verständnis dieser Codes hilft bei der präzisen Kommunikation der Anforderungen mit den Lieferanten und stellt sicher, dass sie die richtige Konfiguration erhalten.
Wartungsanforderungen
Regelmäßige Inspektionen sorgen dafür, dass vorgesteuerte Rückschlagventile zuverlässig funktionieren. Überprüfen Sie alle 5000 Betriebsstunden den Verschmutzungsgrad der Hydraulikflüssigkeit und ersetzen Sie die Filterelemente, wenn die Reinheit ISO 4406 20/18/15 überschreitet. Eine verschlechterte Flüssigkeitsqualität beschleunigt den Dichtungsverschleiß und führt dazu, dass abrasive Partikel die Sitzflächen beschädigen.
Äußere Leckagen rund um das Ventilgehäuse weisen in der Regel auf eine Verschlechterung der Dichtung hin, die einen Austausch erfordert. Interne Leckage zeigt sich als allmähliche Lastdrift, wenn das Ventil seine Position halten sollte. Entfernen und zerlegen Sie das Ventil, um die Sitzfläche des Tellerventils auf Abnutzung oder Schmutzeinlagerungen zu prüfen. Durch leichtes Polieren kann die Versiegelung bei kleineren Schäden wiederhergestellt werden, bei tiefen Riefen ist jedoch ein Austausch des Tellerventils erforderlich.
Probleme mit der Pilotsteuerung äußern sich in einem trägen Öffnen oder einem Versäumnis, Lasten freizugeben. Stellen Sie mithilfe eines Manometers sicher, dass während des Betriebs ausreichend Steuerdruck an Anschluss X anliegt. Niedriger Druck kann durch zu kleine Steuerleitungen, übermäßige Länge oder Einschränkungen verursacht werden. Überprüfen Sie den Pilotkegel und den Steuerkolben auf Verunreinigungen oder Schäden, die zu Blockierungen führen könnten.
Beheben häufiger Probleme
Wenn ein vorgesteuertes Rückschlagventil SV in Sperrrichtung undicht ist, müssen mehrere Ursachen untersucht werden. Schmutzpartikel, die sich zwischen Ventilkegel und Sitz festsetzen, verhindern ein vollständiges Schließen. Durch das Spülen des Systems mit sauberem Öl werden manchmal Rückstände entfernt, es kann jedoch eine Demontage und gründliche Reinigung erforderlich sein. Stellen Sie sicher, dass die Flüssigkeitsfiltration den Spezifikationen entspricht, um ein erneutes Auftreten zu verhindern.
Der Verschleiß des Tellersitzes durch wiederholte Stöße oder Kavitationsschäden führt zu Leckagepfaden, die durch eine Reinigung nicht behoben werden können. Untersuchen Sie die Sitzflächen während der Wartung auf Anzeichen von Erosion oder mechanischer Beschädigung. Für die meisten Ventile sind Sitzersatzkomponenten erhältlich. Bei größeren Schäden kann jedoch ein vollständiger Austausch des Ventils erforderlich sein. Durch den Einbau von Dekompressionsventilen werden Aufprallkräfte reduziert, die zu vorzeitigem Verschleiß führen.
Bei Ventilen, die sich trotz ausreichendem Steuerdruck nicht öffnen lassen, kommt es häufig zu Verschmutzungen, die den Steuerkolben blockieren. Schlammbildung durch Flüssigkeitszersetzung oder aufgenommenen Schmutz kann die Kolbenbewegung einschränken. Eine vollständige Demontage mit Lösungsmittelreinigung stellt in der Regel die Funktion wieder her. Erwägen Sie eine Verbesserung der Flüssigkeitsfiltration und eine Verkürzung der Wechselintervalle, um die Ansammlung von Verunreinigungen zu verhindern.
Sicherheitsüberlegungen
Das vorgesteuerte Rückschlagventil SV erfüllt in vielen Anwendungen wichtige Sicherheitsfunktionen. Ein Ausfall könnte zu unkontrolliertem Absinken der Last, Geräteschäden oder Verletzungen des Bedieners führen. Sicherheitskritische Schaltkreise sollten redundante Ventile oder Backup-Systeme gemäß geltenden Normen wie EN ISO 13849 für Maschinensicherheit enthalten.
Durch regelmäßige Funktionstests wird die ordnungsgemäße Funktion unter tatsächlichen Belastungsbedingungen überprüft. Dabei wird die Last zyklisch bewegt und gleichzeitig auf Drift oder unerwartete Bewegungen überwacht. Dokumentieren Sie Testergebnisse und untersuchen Sie etwaige Anomalien, bevor Sie die Ausrüstung wieder in Betrieb nehmen. Ersetzen Sie Ventile, die eine verminderte Leistung aufweisen, bevor es zu einem vollständigen Ausfall kommt.
Ein Steuerdruckverlust stellt eine erhebliche Gefahr dar, da er zu einer unbeabsichtigten Lastfreigabe führen kann. Entwerfen Sie die Schaltkreise so, dass der Steuerdruck während des gesamten Normalbetriebs verfügbar bleibt. Erwägen Sie die Verwendung separater, vom Hauptsystem unabhängiger Steuerdruckquellen, um die Zuverlässigkeit zu erhöhen. Installieren Sie Druckschalter, um Bediener zu warnen, wenn der Steuerdruck unter den sicheren Mindestwert fällt.
Wirtschaftliche Überlegungen
Das vorgesteuerte Rückschlagventil SV ist etwa zwei- bis dreimal teurer als einfache Rückschlagventile, bietet aber eine wesentlich bessere Leistung. Dieser Preisaufschlag erkauft eine präzise Steuerung, minimale Leckage und eine längere Lebensdauer. Bei Anwendungen, die eine zuverlässige Lasthaltung erfordern, stellen die höheren Kosten im Vergleich zu Alternativen eine sinnvolle Investition dar.
Größere Ventilgrößen weisen größere Preisunterschiede auf. Ein Ventil der Größe 32 mit Dekompression und externem Ablass kann das Zehnfache der Kosten eines einfachen Rückschlagventils gleicher Größe übersteigen. Durch die vorgesteuerte Konstruktion können jedoch zusätzliche Komponenten wie Ausgleichsventile oder separate Verriegelungsmechanismen entfallen. Bewerten Sie die Gesamtsystemkosten und nicht die Preise einzelner Komponenten.
Die Energieeffizienz wirkt sich über die gesamte Lebensdauer des Ventils auf die Betriebskosten aus. Der geringe Druckabfall in freier Durchflussrichtung reduziert den Stromverbrauch im Vergleich zu vielen Alternativen. Eine Reduzierung des Systemdrucks um 5 bar bei 100 Litern pro Minute spart kontinuierlich etwa 100 Watt. Diese Einsparungen summieren sich bei häufig wechselnden Anwendungen erheblich.
Umweltanpassungsfähigkeit
Moderne vorgesteuerte Rückschlagventile sind für biologisch abbaubare Hydraulikflüssigkeiten geeignet, die aus Umweltschutzgründen immer beliebter werden. Flüssigkeiten, die den HETG-Spezifikationen (auf Pflanzenölbasis) entsprechen, erfordern Fluorkohlenstoffdichtungen anstelle von Standard-Nitril. Diese Kompatibilität ermöglicht einen umweltbewussten Betrieb ohne Einbußen bei Leistung oder Zuverlässigkeit.
Extreme Temperaturen beeinträchtigen den Ventilbetrieb durch Änderungen der Flüssigkeitsviskosität und der Eigenschaften des Dichtungsmaterials. Kalte Umgebungen erhöhen die Viskosität, erhöhen den Druckabfall und verlangsamen möglicherweise die Reaktion. Fluorkohlenstoffdichtungen vertragen niedrigere Temperaturen besser als Nitrildichtungen für Anwendungen bei kaltem Wetter. Hohe Temperaturen verringern die Viskosität und beschleunigen den Dichtungsabbau, was kürzere Wartungsintervalle erfordert.
Korrosive Umgebungen erfordern möglicherweise spezielle Oberflächenbehandlungen, die über die Standardverzinkung hinausgehen. Bei Schiffsanwendungen ist häufig ein zusätzlicher Korrosionsschutz durch harte Eloxierung oder spezielle Beschichtungen erforderlich. Besprechen Sie die Umgebungsbedingungen mit den Herstellern, wenn Sie Ventile für den rauen Einsatz auswählen, um angemessenen Schutz und erwartete Lebensdauer zu gewährleisten.
Zukünftige Entwicklungen
Die Sensorintegration stellt einen aufkommenden Trend bei pilotgesteuerten Rückschlagventilen dar. Eingebaute Druckwandler könnten Lastdruck, Steuerdruck und Leckage in Echtzeit überwachen. Diese Daten ermöglichen eine vorausschauende Wartung, indem sie eine Verschlechterung vor einem vollständigen Ausfall erkennen. Drahtlose Konnektivität würde die Fernüberwachung kritischer Ventile in großen Anlagen ermöglichen.
Intelligente Ventile mit eingebetteten Mikroprozessoren passen ihre Eigenschaften möglicherweise automatisch an die Betriebsbedingungen an. Ein variabler, an das Ladungsgewicht angepasster Öffnungsdruck könnte die Effizienz optimieren und gleichzeitig die Sicherheit gewährleisten. Selbstdiagnosefunktionen würden das Wartungspersonal auf sich entwickelnde Probleme aufmerksam machen und bei der Fehlerbehebung helfen.
Fortschritte in der Materialwissenschaft versprechen eine verbesserte Dichtungsleistung und eine längere Lebensdauer. Neue Polymerverbindungen bieten eine bessere Verschleißfestigkeit und eine breitere chemische Verträglichkeit. Spezielle Beschichtungen reduzieren die Reibung und verhindern das Anhaften von Partikeln. Diese Entwicklungen werden die Zuverlässigkeit erhöhen und gleichzeitig möglicherweise die Ventilgröße für gegebene Durchflusskapazitäten reduzieren.
Abschluss
Das vorgesteuerte Rückschlagventil SV bietet eine wesentliche Steuerung für Hydrauliksysteme, die zuverlässiges Halten der Last und kontrollierte Freigabe erfordern. Sein einzigartiges Design kombiniert die Sperrfähigkeit von Rückschlagventilen mit der Steuerbarkeit von Wegeventilen. Das Verständnis der Funktionsprinzipien, der richtigen Dimensionierung und der Wartungsanforderungen gewährleistet eine erfolgreiche Anwendung.
Die Auswahl der geeigneten Konfiguration erfordert eine sorgfältige Analyse der Systemanforderungen, einschließlich Durchflussrate, Druckniveaus und Schaltungsdesign. Die Wahl zwischen der Standard-SV-Version und der externen Drain-SL-Version hängt von den Bedingungen des Anschlusses A ab. Dekompressionsfunktionen kommen Anwendungen zugute, die empfindlich auf Druckstöße reagieren. Die Materialoptionen sind für verschiedene Flüssigkeiten und Umgebungsbedingungen geeignet.
Durch regelmäßige Wartung und Inspektion bleibt die Leistung des Ventils über die gesamte Lebensdauer erhalten. Überwachen Sie die Flüssigkeitsqualität, prüfen Sie auf Lecks und überprüfen Sie frühzeitig Probleme mit der Pilotfunktion. Sicherheitskritische Anwendungen erfordern besondere Aufmerksamkeit bei der Prüfung und Dokumentation. Bei richtiger Anwendung und Pflege leisten pilotgesteuerte Rückschlagventile jahrelang zuverlässigen Dienst zum Schutz von Ausrüstung und Personal.
