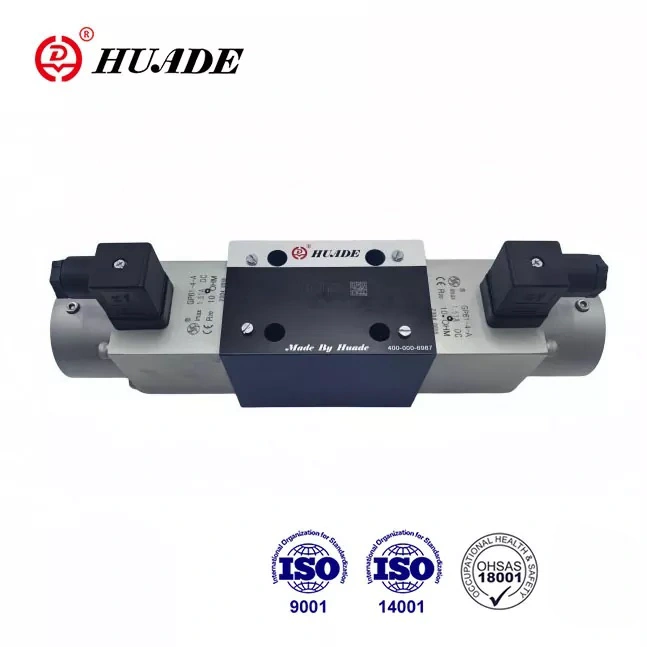

Wegeventile vom Typ 4WRA werden direkt über Proportionalmagnete betätigt. Sie werden häufig in verschiedenen industriellen Hydraulikumgebungen eingesetzt, die eine Richtungs- und Durchflusskontrolle erfordern. Dank zweier langjähriger Kooperationen können Huade®-Proportional-Wegeventile in ihrer Leistung mit den gleichen Produkten von Rexroth mithalten. Der Preis dieses Produkts ist relativ niedriger.
|
Hydraulische Daten |
|||
|
Größe |
6 |
10 |
|
|
Betriebsdruck (Mpa) |
Anschluss A, B, P |
31.5 |
31.5 |
|
Port T |
16 |
16 |
|
|
Durchfluss (l/min) |
43 |
95 |
|
|
Verschmutzungsgrad |
≤ 20 (empfohlen ≤10) |
||
|
Hysterese (%) |
<6 |
<5 |
|
|
Wiederholbarkeit (%) |
<3 |
<2 |
|
|
Frequenzgang (-3 dB, Signal ± 100 %) (Hz) |
6 |
4 |
|
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung), Phosphatester (für FPM-Dichtung) |
||
|
Viskositätsbereich (mm²/s) |
3,8 bis 380 |
||
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
||
|
Gewicht (kg) |
Ventil mit einem Magneten |
1.75 |
5.9 |
|
Ventil mit zwei Magneten |
2.5 |
7.5 |
|
|
Elektrische Daten |
|||
|
Größe |
6 |
10 |
|
|
Spannungstyp |
Gleichspannung |
Gleichspannung |
|
|
Nennspannung (V) |
24V |
||
|
Max. Strom pro Magnet (A) |
1.5 |
||
|
Magnetspule |
Kaltwert bei 20℃ |
5.4 |
10 |
|
Maximaler Warmwert |
8.1 |
15 |
|
|
Umgebungstemperatur ℃ |
bis +50 |
||
|
Spulentemperatur ℃ |
bis zu +150 |
||
|
Isolierung des Ventils nach DIN 40 050 |
IP65 |
||
|
Zugehöriger Verstärker (24-V-Brückengleichrichter) |
VT-3013S30 |
VT-3014S30 |
|
Merkmale:
▶ Direkt betätigtes Proportionalventil zur Steuerung der Richtung und des Volumenstroms einer Hydraulikflüssigkeit
▶ Zur Unterplattenmontage
▶ Zur Steuerung der Richtung und des Durchflusses einer Hydraulikflüssigkeit im offenen Regelkreis
▶ Federzentrierter Steuerschieber
▶ Geringer Druckabfall über den Steuerstegen
▶ Sowohl Ventil- als auch elektronische Steuerung von einem Lieferanten
Anwendung:
Wegeventile vom Typ 4WRA werden zur Steuerung der Richtung und Menge eines Durchflusses eingesetzt.
Wegeventile Typ 4WRA bestehen im Wesentlichen aus dem Gehäuse (1), dem Steuerkolben (3), einer oder zwei Rückstellfedern (2) und zusätzlich einem oder zwei Proportionalmagneten (5).
Typ 4WRA 6......10B/..... und 4WRA 10......10B/..... (3-Positionsventil)
Bei nicht aktivierten Magneten wird der Steuerkolben (3) durch die Rückstellfedern (2) in Neutralstellung gehalten. Die Betätigung des Steuerkolbens (3) erfolgt direkt über den Proportionalmagneten (5). Wenn beispielsweise Magnetventil „A“ erregt wird, drückt es den Steuerschieber (3) proportional zum elektrischen Signal nach rechts. Es werden dann Verbindungen von P nach B und von A nach T hergestellt.
Auf diese Weise bewirkt der Steuerkolben (3), dass sich die V-förmigen Nuten nach und nach öffnen, um Durchfluss zu ermöglichen. Wenn der Proportionalmagnet (5) stromlos ist, wird der Steuerkolben (3) durch die Rückstellfeder in die Mittelposition zurückgebracht (2).
Aufbau des Proportional-Wegeventils 4WRA
Typ 4WRA ...A...10B und 4WRA ...B...10B (2-Positionsventil)
Die Funktion dieses Ventils ist die gleiche wie beim Ventiltyp 4WRA. Es handelt sich jedoch um ein 2-Positions-Wegeventil mit nur einem
Proportionalmagnet
Typ 4WRA verfügt über eine Unterplattenmontage, eine Federmitte und einen geringen Druckabfall über den Steuerstegen.
Sie werden häufig im Maschinenbau, in der Leichtindustrie, in der Metallurgie, im Bergbau, in der Raumfahrt und in anderen Bereichen eingesetzt.
Aufbau Proportional-Wegeventil 4WRA...A... und 4WRA...B...
Symbol des Proportional-Wegeventils 4WRA
