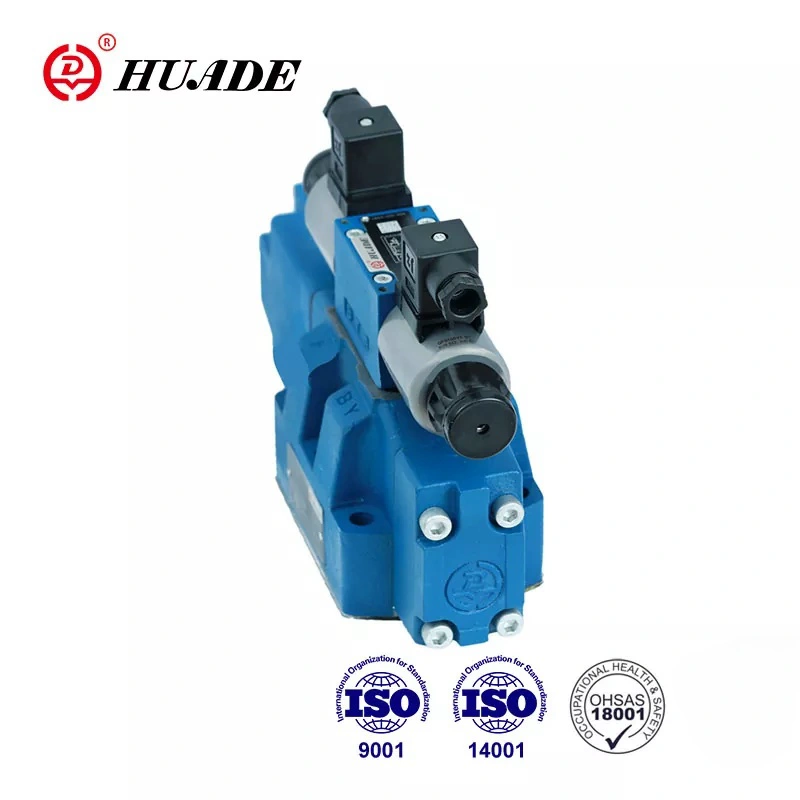

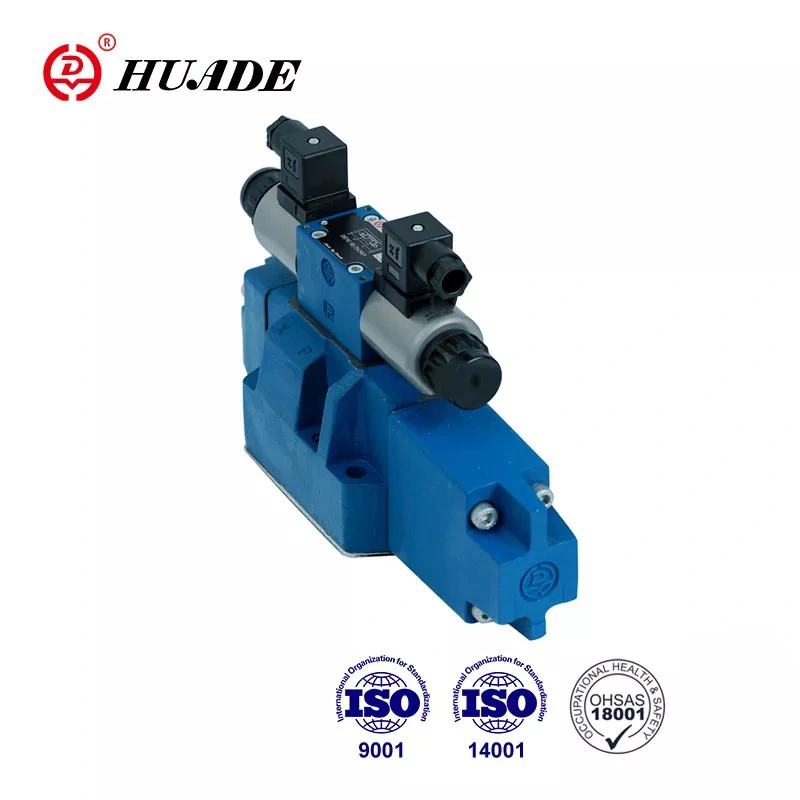

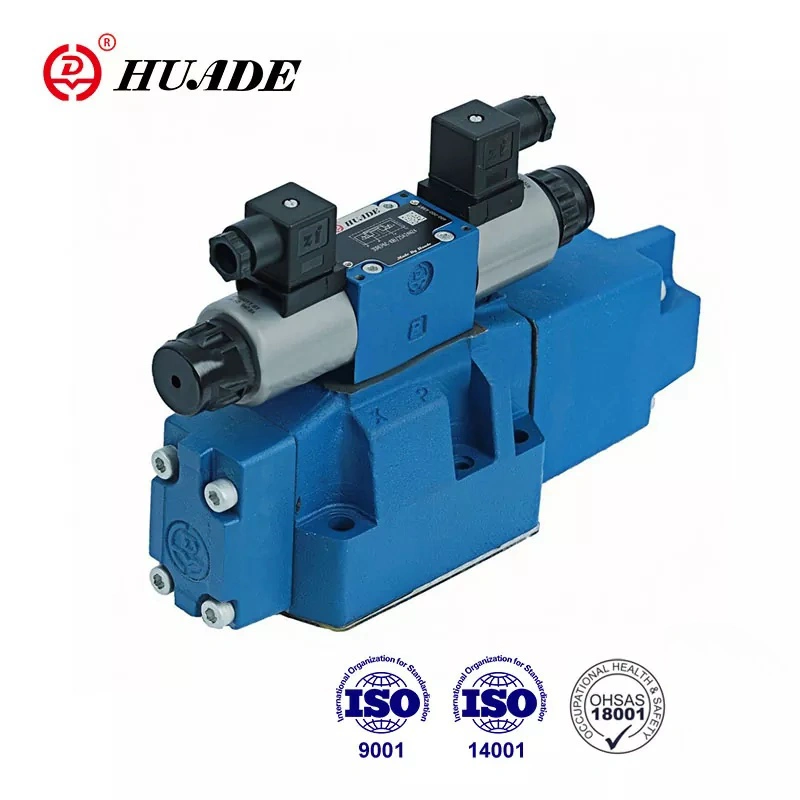

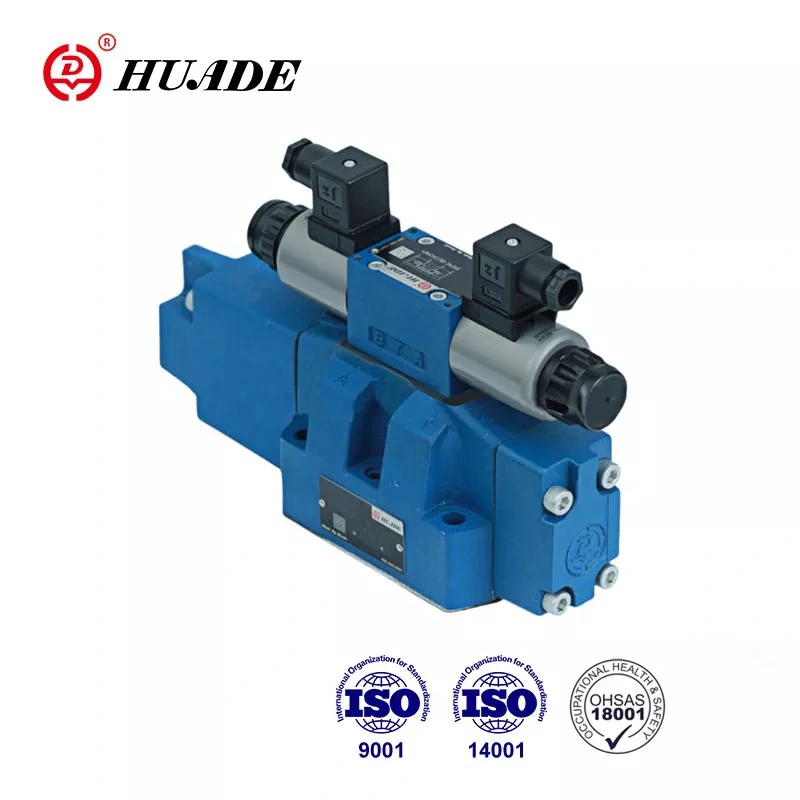

Das Proportional-Wegeventil 4WRZ verfügt über einen Plattenanschluss, der die gleiche Anschlussgröße wie das übliche Umschaltventil mit gleichem Durchmesser hat. Es ist einfach zu installieren und zu debuggen. Das Hauptventil des Huade® 4WRZ-Proportionalventils ist federzentriert. Der Hauptventilkern weist keine Drift, hohe Wiederholgenauigkeit und gute Zuverlässigkeit auf. Das Ventil ist CE-zertifiziert.
|
Hydraulische Daten |
|||||
|
Größe |
10 |
16 |
25 |
32 |
|
|
Pilotventildruck (MPa) |
externe Steuerölversorgung |
3 bis 10 |
|||
|
interne Steuerölversorgung |
Bis zu 10 (über 10 muss ZDR6DP2-30B/75YM installiert werden) |
||||
|
Hauptventildruck (MPa) |
31.5 |
35 |
|||
|
Rücklaufdruck (MPa) |
Anschluss T (externer Steuerölrücklauf) |
31.5 |
25 |
15 |
|
|
Anschluss T (interne Steuerölrückführung) |
3 |
||||
|
Y-Anschluss |
3 |
||||
|
Steuerölvolumen (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Steueröldurchfluss am Anschluss X oder Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Durchfluss durch Hauptventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysterese (l/min) |
6 |
||||
|
Wiederholbarkeit (%) |
3 |
||||
|
Grad der Kontamination (㎛) |
≤20 |
||||
|
Flüssigkeit |
Mineralöl (für NBR-Dichtung). Phosphatester (für FPM-Dichtung) |
||||
|
Viskositätsbereich (mm²/s) |
2,8 bis 380 |
||||
|
Flüssigkeitstemperaturbereich (℃) |
-20 bis +70 |
||||
|
Montageposition |
optional |
||||
|
Gewicht (kg) |
Ventil mit einem Magneten |
7.4 |
12.7 |
17.5 |
41.8 |
|
Ventil mit zwei Magneten |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektrische Daten |
||
|
Art der Versorgung |
Gleichstrom |
|
|
Nennstrom des Magneten (A) |
0.8 |
|
|
Spulenwiderstand (Ω) |
kalt (bei 20℃) 19,5; max.Ventil, heiß 28,8 |
|
|
Umgebungstemperatur (℃) |
50 |
|
|
Spulentemperatur (℃) |
150 |
|
|
Arbeitszyklus |
Kontinuierlich |
|
|
Pilotstrom (A) |
0.02 |
|
|
Isolierung |
IP65 |
|
|
Verbunden |
Mit 1 Rampenzeit |
VT-3000S30 |
|
Mit 5 Rampenzeiten |
VT3006S30 |
|
|
Elektrischer Anschluss |
Steckverbindung |
|
Merkmale:
▶ Pilot-Proportionalventil WRZ
▶ Zur Unterplattenmontage
▶ Zur Steuerung von Richtung und Durchflussmenge einer Hydraulikflüssigkeit
▶ Federzentriert. Kein Spulenversatz
▶ Geringer Druckabfall über den Kontrollflächen
▶ Ventil- und Elektroniksteuerung aus einer Hand
▶ Proportionalmagnetbetrieb
▶ Anschlussmuster nach DIN 24 340 Form A, ISO4401 und CETOP-RP121H
Anwendung:
Das Proportional-Wegeventil vom Typ 4WRZ wird häufig in verschiedenen Branchen wie Werkzeugmaschinen, Metallurgie, Leichtindustrie, Bergbau, Maschinenbau usw. eingesetzt.
Bei den Ventiltypen 4WRZ... handelt es sich um 4-Wege-Ventile mit Proportionalmagnetbetätigung. Sie steuern die Richtung und Durchflussrate der Hydraulikflüssigkeit.
Sie bestehen im Wesentlichen aus dem Pilotventil (3), dem Hauptventil (7) mit dem Hauptkolben (8) und der Zentrierfeder (9).
Wird Magnet „B“ bestromt, wird der Vorsteuerkolben (4) nach rechts bewegt. Das Vorsteueröl wird dann entweder intern vom Anschluss P oder „extern“ vom Anschluss X über das Vorsteuerventil (3) in die Druckkammer (10) gefördert ) und bewegt den Hauptkolben (8) um eine Strecke, die proportional zur Stärke des elektrischen Stroms ist. Die Drosselnuten im Hauptkolben öffnen sich mit steigendem Strom zunehmend und steuern so den Fluss der Hydraulikflüssigkeit zu den Aktoranschlüssen.
Wenn das elektrische Signal ausgeschaltet wird, kehren sowohl der Steuerkolben (4) als auch der Hauptkolben (8) unabhängig von der Steuerdruckversorgung in die Neutralstellung zurück. Ein Nothandbetätiger ermöglicht die Bewegung der Vorsteuerspulenposition, ohne die Magnetspulen zu aktivieren
Aufbau des Proportional-Wegeventils 4WRZ
Pilotventil
Das Vorsteuerventil ist ein proportional magnetbetriebenes 3-Wege-Druckminderventil (Typ 3DREP6). Der Drosseleinsatz ist in den Anschlüssen A und B installiert. Weitere Einzelheiten finden Sie im Text von 3DREP6
Aufbau Pilotventil Typ 3DREP6
Symbol des Proportional-Wegeventils 4WRZ
