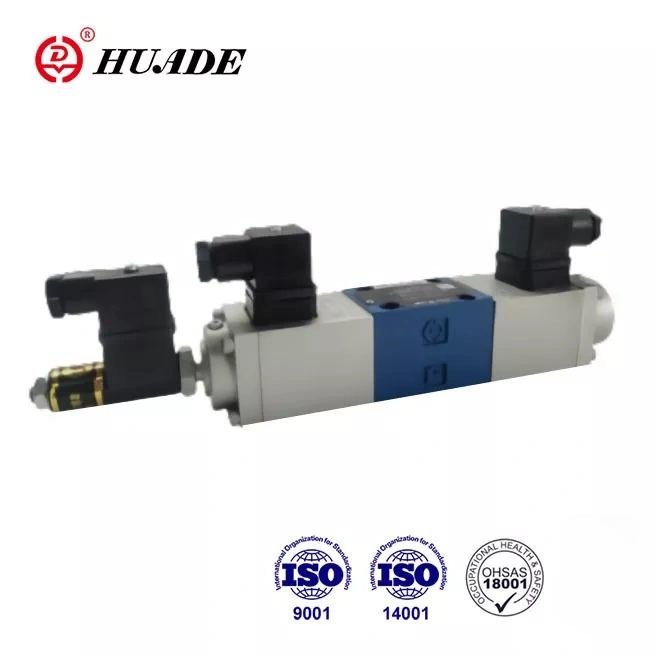

Das Proportionalventil vom Typ 4WRE adptiert die Montage der Unterschreiber, Springcenter. Gute Durchflusskapazität, hoher Druck und ausgezeichnete Wiederholungspräzision, bequem für die Verwendung. Es kann die 4WRE-Serie 1x ersetzen, die von Rexroth dank zweier langfristiger Zusammenarbeit mit Rexroth angeboten wird. Die Leistung des 4Wre-Proportionalventils kann der von internationalen Marken der ersten Klasse übereinstimmen. Es ist eine gute, erschwingliche Alternative.
|
Hydraulische Daten |
|||
|
Größe |
6 |
10 |
|
|
Betriebsdruck (MPA) |
Port a, b, p |
31.5 |
31.5 |
|
Port t |
16 |
16 |
|
|
Fluss (l/min) |
65 |
260 |
|
|
Kontaminationsgrad (㎛) |
≤ 20 (empfehlen ≤ 10) |
||
|
Hysterese (%) |
<1 |
<1 |
|
|
Wiederholbarkeit (%) |
<1 |
<1 |
|
|
Antwortempfindlichkeit (%) |
≤ 0,5 des Nennsignals |
≤ 0,5 des Nennsignals |
|
|
Frequenzgang (-3 dB) (Hz) |
6 |
4 |
|
|
Hydraulikflüssigkeit |
Mineralöl (für NBR Seal), Phosphatester (für FPM -Dichtung) |
||
|
Viskositätsbereich (mm ²/s) |
2,8 bis 380 |
||
|
Druckflüssigkeitstemperaturbereich (℃) |
-20 bis+70 |
||
|
Montageposition |
Optional |
||
|
Gewicht (kg) |
Ventil mit 1 Solenoid |
1.91 |
5.65 |
|
Ventil mit 2 Solenoid |
2.66 |
7.65 |
|
|
Elektrische Daten |
|||
|
Spannungstyp |
Direktspannung 24 V oder 12 V |
||
|
Max. Strom pro Magnet (a) |
1.5 |
1.5 |
|
|
Spule |
Kaltwert bei 20 ℃ |
5.4 |
10 |
|
Max.Warmwert |
8.1 |
15 |
|
|
Umgebungstemperatur ℃ |
bis zu+50 |
||
|
Pflicht |
Kontinuierlich |
||
|
Spulentemperatur ℃ |
bis zu +150 |
||
|
Ventilisolierung |
IP65 |
||
|
Assoziierter Verstärker (24 -V -Gleichrichter des Brückenentyps) |
mit 2 Rampenzeiten |
VT-5001S20 (für 2 Positionen) |
VT-5002S20 (für 2 Positionen) |
|
mit 1 Rampenzeit |
VT5005S10 (für 3-Positionen) |
VT 5006S10 (für 3-Positionen) |
|
|
Induktiver Positionswandler |
|||
|
Elektrisches Messsystem |
Lvdt |
||
|
Kontrollhub (MM) |
± 4,5 linear |
||
|
Linearitätstoleranz (%) |
1 |
||
|
Spulenwiderstand (ω) |
Ⅰr20 |
56 |
|
|
Ⅱr20 |
56 |
||
|
Ⅲr20 |
112 |
||
|
Induktivität (MH) |
6 bis 8 |
||
|
Oszillatorfrequenz (KHz) |
2.5 |
||
|
Ventilisolierung |
IP65 |
||
Merkmale:
▶ Ventil zur Steuerung von Richtungen und Durchfluss einer Hydraulikflüssigkeit
▶ Für die Subplate -Montage
▶ Feedback für elektrische Position
▶ Federzentrum -Steuerspuler
▶ Niederdruckabfall über die Kontrollländer
▶ Sowohl Ventil- als auch elektronische Steuerung von einem Lieferanten
▶ Befestigungsmuster zu DIN 24 340 Form A, ISO4401 und Cetop - RP121H
Anwendung:
Das 4WRE -Richtungsventil eignet sich für die schließende Schaltung und wird in Maschinenindustrie, Lichtindustrie, Metallurgie, Minen, Weltraumflug und anderem Feld weit verbreitet.
Typ 4WRE -Richtventile werden mithilfe proportionaler Magnetoide direkt betrieben und werden verwendet, um die Richtung und das Volumen eines Flusses zu steuern.
Sie bestehen im Grunde genommen aus Gehäuse (1), Kontrollspulen (4), zwei Rückgabefedern (5), zwei proportionalen Magneten (2) und einem Positionswandler (3).
Typ 4WRE6 ... 10B ... und 4WRE10 ... 10B ... (3-Position)
Wenn der Magnet „A“ (2) mit Energie versorgt wird, wird die Spule nach rechts bewegt, wobei die Reise proportional zum elektrischen Eingangssignal ist. Die Kontrollspule (4) bewirkt, dass sich die V-förmigen Rillen schrittweise öffnen. Die Position der Kontrollspule (4) wird vom Positionswandler (3) überwacht. In der elektronischen Steuerung wird die tatsächliche Position der Kontrollspule mit dem voreingestellten Wert verglichen. Hier haben wir einen Positionsregelungskreis, der vorhandene Unterschiede erkennt
zwischen dem voreingestellten Wert (Befehlswert) und dem Rückkopplungswert (tatsächlicher Wert) und durch geeignete Signale für die relevanten Magneten korrigiert. Sobald der Magnet „A“ (2) de-verstärkt ist, wird die Kontrollspule durch die Rücklaufquellen (5) in seine Mittelposition zurückgegeben.
Struktur des proportionalen Richtungsventils 4WRE6 ... und 4WRE10 ...
Typ4wre..a ... 10b/... (2-positionvalve)
Das Prinzip dieser Art von Ventil ist das gleiche wie 4WRE ... 10B/ .. Dieses Typ Ventil hat jedoch nur einen Sensor und einen Magnet.
Struktur des proportionalen Richtungsventils 4WRE6 ... A ... 10B und 4WRE10 ... A ... 10B
Symbol des proportionalen Richtungsventils 4WRE
