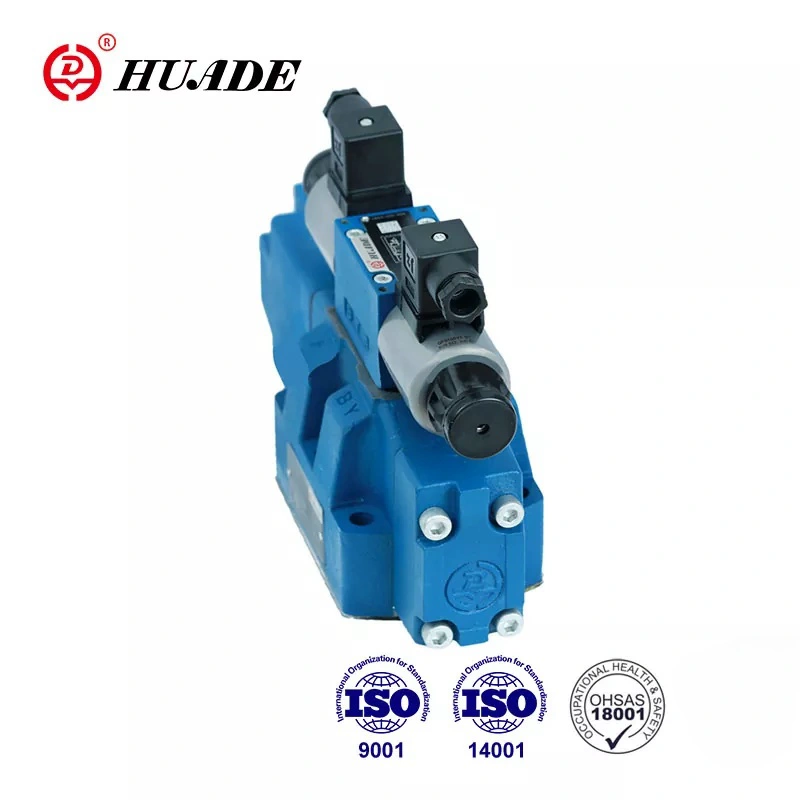

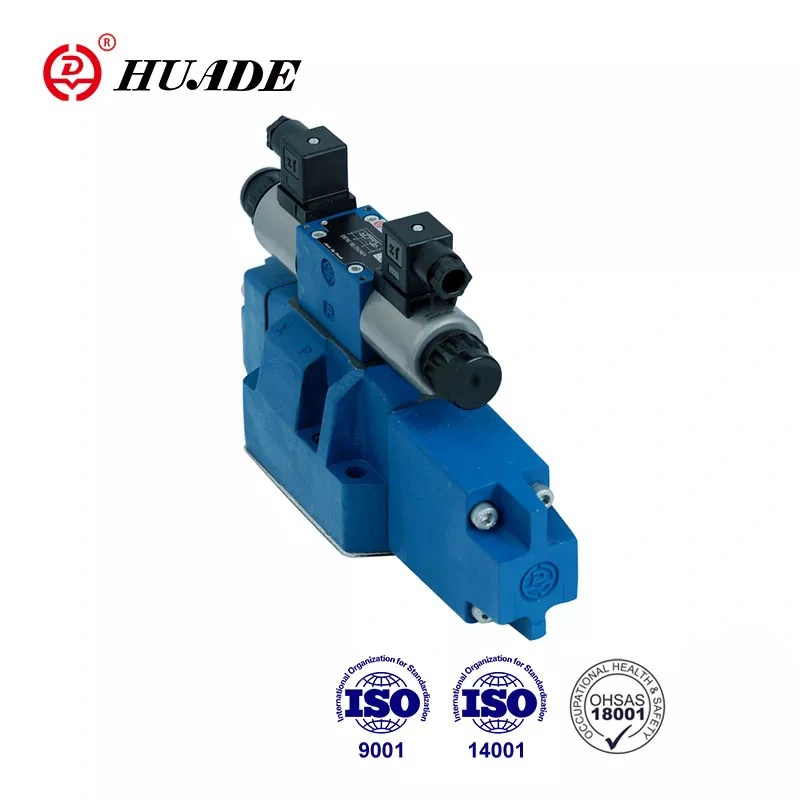

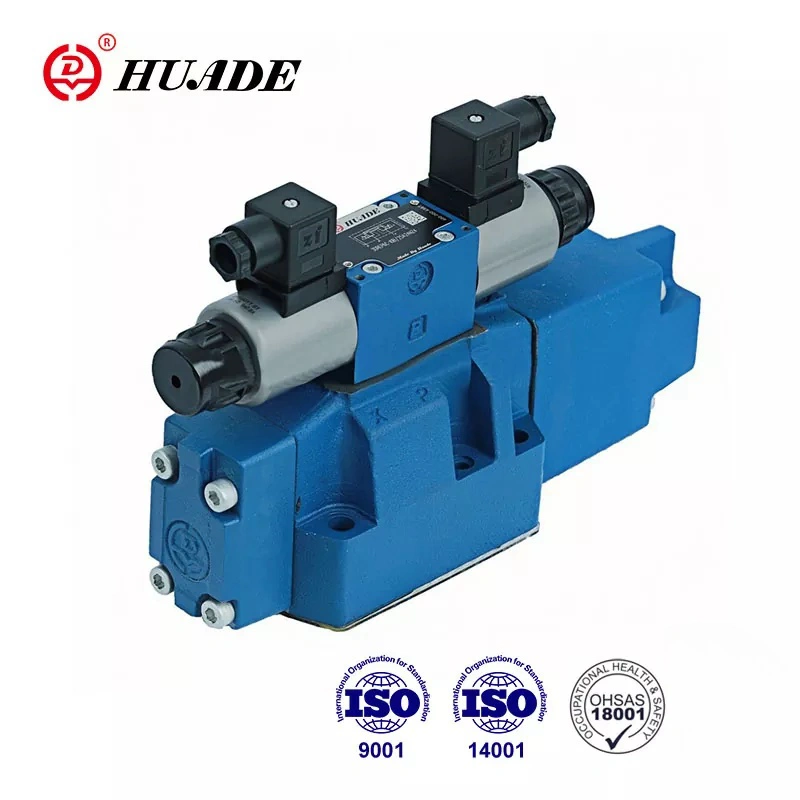

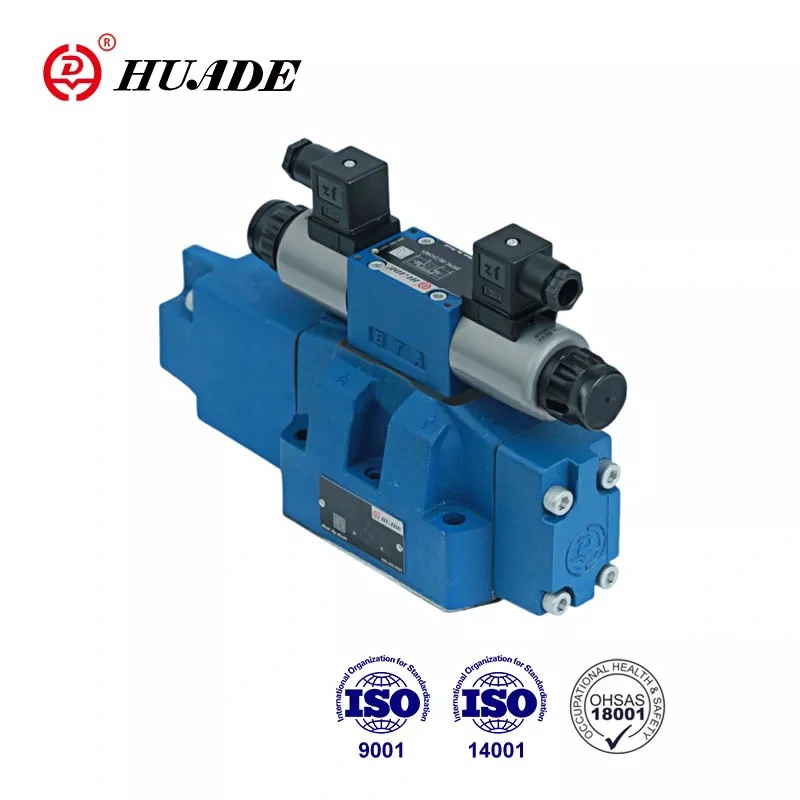

Ein einzelnes 4WRH-Proportionalventil kann sowohl den Durchfluss als auch die Durchflussrichtung steuern, wodurch die Systemstruktur vereinfacht wird. Der Ventilkörper verfügt über einen gegossenen Innenkanal mit hoher Durchflusskapazität und großer Durchflussrate. Das Hauptventil verfügt über eine axiale dreieckige Steuernut mit geringem Druckabfall und Druckverlust an der Steuerschulter. Das Proportionalventil Typ 4WRH eignet sich für Systeme mit großem Durchfluss und hohen Präzisionsanforderungen.
|
Hydraulische Daten |
|||||
|
Größe |
10 |
16 |
25 |
32 |
|
|
Pilotventildruck (MPa) |
externe Steuerölversorgung |
3 bis 10 |
|||
|
interne Steuerölversorgung |
Bis zu 10 (über 10 muss ZDR6DP2-30B/75YM installiert werden) |
||||
|
Hauptventildruck (MPa) |
31.5 |
35 |
|||
|
Rücklaufdruck (MPa) |
Anschluss T (externer Steuerölrücklauf) |
31.5 |
25 |
15 |
|
|
Anschluss T (interne Steuerölrückführung) |
3 |
||||
|
Y-Anschluss |
3 |
||||
|
Steuerölvolumen (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Steueröldurchfluss am Anschluss X oder Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Durchfluss durch Hauptventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysterese (l/min) |
6 |
||||
|
Wiederholbarkeit (%) |
3 |
||||
|
Grad der Kontamination (㎛) |
≤20 |
||||
|
Flüssigkeit |
Mineralöl (für NBR-Dichtung). Phosphatester (für FPM-Dichtung) |
||||
|
Viskositätsbereich (mm²/s) |
2,8 bis 380 |
||||
|
Flüssigkeitstemperaturbereich (℃) |
-20 bis +70 |
||||
|
Montageposition |
optional |
||||
|
Gewicht (kg) |
Ventil mit einem Magneten |
7.4 |
12.7 |
17.5 |
41.8 |
|
Ventil mit zwei Magneten |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektrische Daten |
||
|
Art der Versorgung |
Gleichstrom |
|
|
Nennstrom des Magneten (A) |
0.8 |
|
|
Spulenwiderstand (Ω) |
kalt (bei 20℃) 19,5; max.Ventil, heiß 28,8 |
|
|
Umgebungstemperatur (℃) |
50 |
|
|
Spulentemperatur (℃) |
150 |
|
|
Arbeitszyklus |
Kontinuierlich |
|
|
Pilotstrom (A) |
0.02 |
|
|
Isolierung |
IP65 |
|
|
Verbunden |
Mit 1 Rampenzeit |
VT-3000S30 |
|
Mit 5 Rampenzeiten |
VT3006S30 |
|
|
Elektrischer Anschluss |
Steckverbindung |
|
Merkmale:
▶ Vorsteuerrichtung Proportionalventil WRH
▶ Zur Unterplattenmontage
▶ Zur Steuerung von Richtung und Durchflussmenge einer Hydraulikflüssigkeit
▶ Federzentriert. Kein Spulenversatz
▶ Geringer Druckabfall über den Kontrollflächen
▶ Ventil- und Elektroniksteuerung aus einer Hand
▶ Proportionalmagnetbetrieb
▶ Anschlussmuster nach DIN 24 340 Form A, ISO4401 und CETOP-RP121H
Anwendung:
Das Proportionalventil vom Typ 4WRH wird häufig in verschiedenen Branchen wie Werkzeugmaschinen, Metallurgie, Leichtindustrie, Bergbau, Maschinenbau usw. eingesetzt.
Bei den Ventilen vom Typ 4WRH handelt es sich um vorgesteuerte Proportional-Wegeventile zur externen Betätigung über Druckregelventile. Die Funktion und das Prinzip entsprechen denen des Ventiltyps 4WRZ. Die Verbindungsplatte (12) verbindet den Vorsteueranschluss A mit dem Anschluss T(Y). ) und Pilotanschluss B mit P(X). Der Pilotdruck am Hauptventil muss zwischen 0,4 MPa und 2,5 MPa liegen. Der Durchfluss erfolgt also entweder von P nach A und von B nach T oder von P nach B und von A nach T.
Aufbau der Proportional-Wegeventile 4WRH
Pilotventil
Das Vorsteuerventil ist ein proportional magnetbetriebenes 3-Wege-Druckminderventil (Typ 3DREP6). Der Drosseleinsatz ist in den Anschlüssen A und B installiert. Weitere Einzelheiten finden Sie im Text von 3DREP6
Aufbau Pilotventil Typ 3DREP6
Symbol des Proportional-Wegeventils 4WRH
