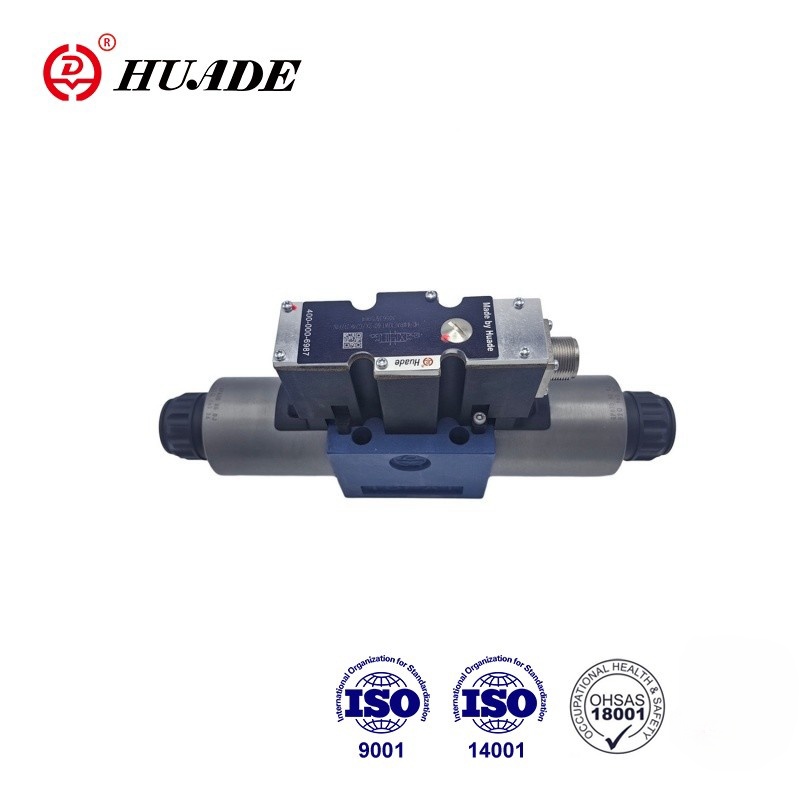

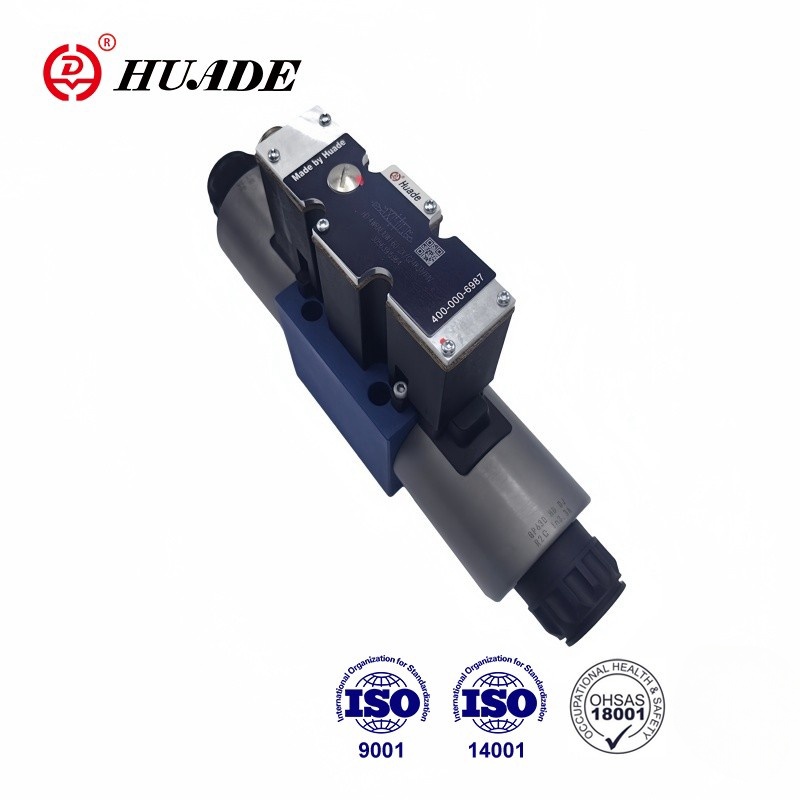

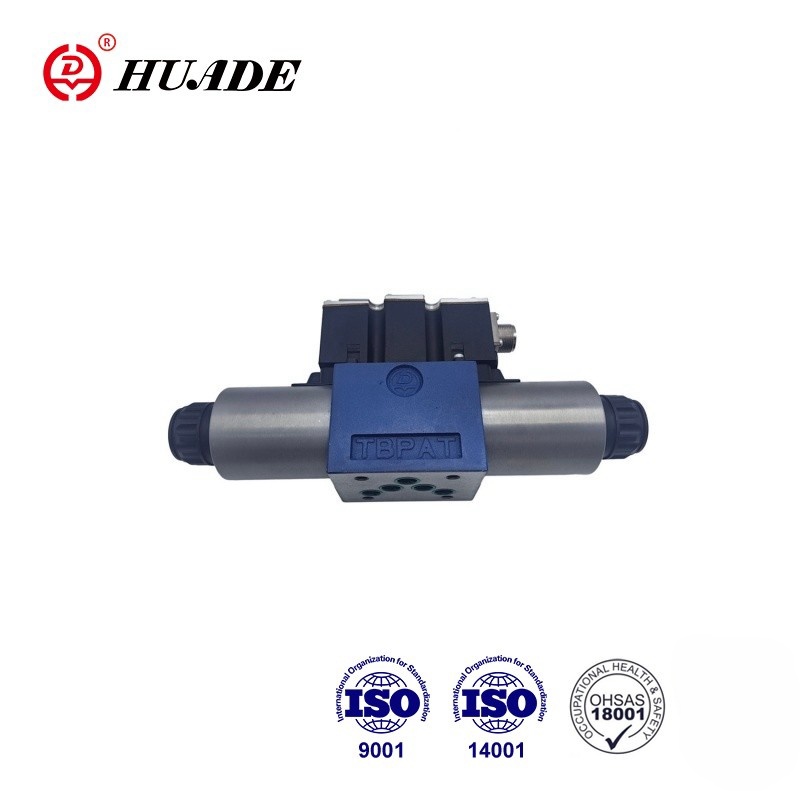

Das Proportional-Wegeventil 4WRAE 10 W1-60-2X ist ein direktgesteuertes 4/2- und 4/3-Wege-Proportional-Wegeventil. Dieses Ventil ist plattenmontiert. 4WRAE 10 W1-60-2X verfügt über einen optionalen integrierten Verstärker und die Eingangsoptionen A1 oder F1. Die Leistung ist mit erstklassigen großen Marken kompatibel und stellt eine gute, erschwingliche Alternative dar. Die Serie der Proportionalventile wird häufig in der Schifffahrtsindustrie eingesetzt.
| Hydraulisch | |||
| Ventiltyp | HD-WRA | HD-WRAE | |
| Betriebsdruck (MPa) | Anschluss A,P,B | 31.5 | 31.5 |
| Ports T | 21 | 21 | |
| Nenndurchfluss qv nom bei △ P=1MPa | NS6 (l/min) | 7、15 und 26 | |
| NS10 (l/min) | 30 und 60 | ||
| Verschmutzungsgrad (μ m) | ≤20 | ||
| Hysterese (%) | ≤5 | ||
| Umkehrfehler (%) | ≤1 | ||
| Antwortempfindlichkeit (%) | ≤0,5 | ||
| Druckflüssigkeit | Mineralöl oder Phosphatester | ||
| Viskositätsbereich | 20~380 | ||
| Umgebungstemperaturbereich (℃) | -20 bis +80 | -20 bis +50 | |
| Gewicht (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrisch | |||
| Elektrisch, magnetisch | |||
| Ventiltyp | HD-WRA | HD-WRAE | |
| Spannungstyp | Gleichstrom | ||
| Spannungsgesteuert (V) | ±10 | ||
| Max. Strom pro Magnet (A) | 2.5 | ||
| Widerstand der Magnetspule (Ω) | Kaltwert bei 20 ℃ | 2 | |
| Max. warmer Wert | 3 | ||
| Pflicht | 100 % | ||
| Spulentemperatur (℃) | bis zu +150 | ||
| Ventilschutz nach DIN40050 | IP65 | ||
| Elektrik, Steuerelektronik | |||
| Steuerelektronik | HD-VT-VSPA2-1-1X/ | im Ventil integriert | |
| Versorgungsspannung | Nennspannung VDC | 24 | |
| Unterer Grenzwert V | 21/22 | 19 | |
| Oberer Grenzwert V | 35 | ||
| Stromverbrauch des Verstärkers | Ich max. A | 1.8 | |
| Max. Leistungsstoßstrom A | 3 | ||
Merkmale:
▶ Zur Unterplattenmontage
▶Direkt betätigtes Proportionalventil zur Steuerung der Richtung und Menge eines Durchflusses
▶ Federzentrierte Steuerspule
▶ Integrierte Steuerelektronik, Schnittstelle A1 oder F1 für Typ 4WRAE
▶ Betätigung mittels Proportionalmagneten mit Zentralgewinde und abnehmbarer Spule
▶ Steuerelektronik für Typ 4WRA
Anwendung:
Die 4/2- und 4/3-Wege-Proportional-Wegeventile 4WRAE 10 W1-60-2X sind als direktgesteuerte Komponenten für den Plattenaufbau konzipiert. Das Proportional-Wegeventil 4WRA 6 W30-2X dient zur Steuerung des Durchflusses und der Richtung von Hydraulikflüssigkeit.
Die Proportionalventile 4WRAE 10 W1-60-2X bestehen im Wesentlichen aus: Gehäuse (1) mit Montagefläche, Steuerkolben (2) mit Druckfedern (3), Magneten (4) mit Zentralgewinde, optional integrierter Ventilelektronik (5).
HD-4WRA(E)...2X/...
Bei stromlosen Magneten (4) wird der Steuerkolben (2) durch Druckfedern (3) in Mittelstellung gehalten.
Direkte Betätigung des Steuerkolbens (2) durch Bestromung eines Proportionalmagneten.z.B. Ansteuerung des Magneten „b“ (4). Der Steuerkolben (2) wird proportional zum elektrischen Eingangssignal nach links bewegt. Anschlussform P zu A und B zu T über blendenartige Querschnitte mit progressiver Durchflusscharakteristik. Entregung des Magneten (4). Der Steuerkolben (2) wird durch die Druckfeder (3) in die Mittelstellung zurückgeführt.
Aufbau des Proportional-Wegeventils 4WRA -2X
HD-4WRA(E)...A-2X
Die Funktion dieser Ventilausführung entspricht im Prinzip der des Ventils mit 3 Schaltstellungen. Allerdings sind die Ventile mit 2 Schaltstellungen nur mit Magnet „a“ ausgestattet. Anstelle des 2. Proportionalmagneten ist bei NS 6 ein Stopfen (5) bzw. bei NS 10 ein Deckel (5) montiert.
Hinweis für Typ 4WRA 6..-2X/...
Draining of the tank line is to be avoided. With the appropriate installation conditions, a back pressure valve is to be installed (back pressure approx.0.2MPa).
