Wenn Sie mit hydraulischen Systemen arbeiten, ist es wichtiger, den Flüssigkeitsfluss in die richtige Richtung zu halten, als Sie vielleicht denken. Die Z1S-Rückschlagventil-Sandwichplatte von Bosch Rexroth macht genau das – sie lässt Flüssigkeit in eine Richtung strömen und blockiert gleichzeitig den Rückfluss. Diese einfache Aufgabe ist in allen Bereichen von entscheidender Bedeutung, von Fabrikmaschinen bis hin zu Baumaschinen.
Was zeichnet die Z1S-Rückschlagventil-Sandwichplatte aus?
Die Z1S-Rückschlagventil-Sandwichplatte hat ihren Namen von der Art und Weise, wie sie installiert wird. Anstatt sich mit Schläuchen und Armaturen zu verbinden, liegt es wie eine Sandwichschicht zwischen anderen Komponenten. Dieses Design spart Platz und reduziert die Anzahl der Verbindungsstellen, an denen Undichtigkeiten auftreten könnten. Das Ventil verfügt über einen federbelasteten Tellermechanismus, der den Rückfluss dicht verschließt und selbst bei einem Druck von 350 bar eine Leckage nahezu Null erreicht.
Das Design der Rückschlagventil-Sandwichplatte funktioniert gut in engen Räumen. Maschinenbauer stapeln häufig mehrere Z1S-Einheiten vertikal in Hydraulikverteilern und erstellen so komplexe Steuerkreise, ohne sperrige externe Rohrleitungen hinzuzufügen. Dieser modulare Ansatz folgt den ISO 4401-Standards, was bedeutet, dass die Z1S-Rückschlagventil-Sandwichplatte mit Komponenten verschiedener Hersteller kompatibel ist.
So funktioniert die Z1S-Rückschlagventil-Sandwichplatte
In jeder Z1S-Rückschlagventil-Sandwichplatte befindet sich ein Teller – normalerweise aus Hochleistungskunststoff – der durch eine Feder gegen seinen Sitz gehalten wird. Wenn der Flüssigkeitsdruck aus der Vorwärtsrichtung die Öffnungsdruckschwelle erreicht, hebt sich der Ventilkegel und die Flüssigkeit fließt hindurch. Sobald der Druck abfällt oder sich umkehrt, drückt die Feder den Ventilkegel wieder nach unten und verschließt so den Durchgang.
Die Z1S-Serie bietet verschiedene Öffnungsdrücke: 0,5, 1,5, 3 und 5 bar Optionen. Niedrigere Öffnungsdrücke funktionieren besser in Systemen, in denen Sie einen minimalen Widerstand wünschen, während höhere Einstellungen ein versehentliches Öffnen durch Druckspitzen verhindern. Die Rückschlagventil-Sandwichplattenkonfiguration bewältigt Durchflussmengen von bis zu 40 Litern pro Minute bei den Modellen der Größe 6 und 100 Litern pro Minute bei den Modellen der Größe 10.
Auswahl der richtigen Z1S-Rückschlagventil-Sandwichplatte
Bosch Rexroth fertigt acht verschiedene Schließfunktionsvarianten der Rückschlagventil-Sandwichplatte Z1S. Einige blockieren den Fluss in einem Kanal, während andere zwei Kanäle gleichzeitig verarbeiten. Die gebräuchlichste Version blockiert den Durchfluss von Anschluss A2 zu A1, es gibt jedoch Optionen für nahezu jede Schaltungskonfiguration.
Bei der Auswahl Ihrer Rückschlagventil-Sandwichplatte kommt es auf die Größe an. Der Z1S der Größe 6 wiegt etwa 0,8 Kilogramm und hält Drücken bis zu 350 bar stand. Geräte der Größe 10 sind mit 2,3 Kilogramm größer, können aber einen Durchfluss von 100 Litern pro Minute bewältigen. Beide Versionen arbeiten mit mineralischen Hydraulikölen und können bei Auswahl kompatibler Dichtungen auch für biologisch abbaubare Flüssigkeiten angepasst werden.
Das Dichtungsmaterial beeinflusst die Leistung erheblich. Standard-FKM-Dichtungen bewältigen die meisten Anwendungen gut, insbesondere wenn die Flüssigkeitsgeschwindigkeit 4 Meter pro Sekunde überschreitet. Für Situationen mit niedrigerem Druck und langsamerem Durchfluss reduzieren weiche NBR-Dichtungen den Verschleiß an den Passflächen. Ihre Rückschlagventil-Sandwichplatte hält länger, wenn die Dichtung Ihren Betriebsbedingungen entspricht.
Installation Ihrer Z1S-Rückschlagventil-Sandwichplatte
Die richtige Installation bestimmt die Leistung Ihrer Z1S-Rückschlagventil-Sandwichplatte. Die Montagefläche muss innerhalb von 0,01 Millimeter pro 100 Millimeter flach und glatt sein und eine Oberflächenrauheit von nicht mehr als 4 Mikrometern aufweisen. Diese Spezifikationen mögen präzise klingen, sie verhindern jedoch Lecks, die im Laufe der Zeit entstehen könnten.
Die Zwischenplatte des Rückschlagventils wird mit vier Schrauben befestigt – M5 für Modelle der Größe 6 oder M6 für Modelle der Größe 10. Hier kommt es auf das Drehmoment an. Einheiten der Größe 6 benötigen 8 bis 10 Newtonmeter, während Einheiten der Größe 10 15,5 Newtonmeter plus oder minus 10 Prozent erfordern. Durch die Verwendung von Schrauben der Festigkeitsklasse 10.9 bleibt die Befestigung auch bei Vibrationen sicher.
Sie können die Zwischenplatte des Z1S-Rückschlagventils in jeder beliebigen Ausrichtung installieren. Das Design hängt nicht von der Schwerkraft ab, um zu funktionieren. Achten Sie lediglich darauf, dass die bei manchen Modellen mitgelieferte blaue Kunststoffbuchse beim Zusammenbau geschützt bleibt. Diese Buchse sorgt für zusätzliche Abdichtung und sollte nicht beschädigt oder entfernt werden, es sei denn, Sie ersetzen das gesamte Ventil.
Wo die Z1S-Rückschlagventil-Sandwichplatte am besten funktioniert
Hydraulische Pressen sind auf Rückschlagventil-Sandwichplatten angewiesen, um Lasten sicher zu halten. Wenn die Presse zwischen den Zyklen pausiert, verhindert der Z1S, dass Flüssigkeit zurückfließt, was dazu führen würde, dass der Pressenstößel nach unten driftet. Diese Lasthaltefunktion ist sowohl für die Sicherheit als auch für die Präzision von Bedeutung.
Werkzeugmaschinen nutzen die Z1S-Rückschlagventil-Sandwichplatte in CNC-Spindeln und Werkzeugwechslern. Das kompakte Sandwich-Design passt in enge Räume rund um rotierende Komponenten. Hochgeschwindigkeitskreisläufe in diesen Maschinen profitieren von der Metalldichtungsoption des Ventils, die Geschwindigkeiten über 4 Meter pro Sekunde ohne übermäßigen Verschleiß bewältigt.
Mobile Geräte wie Bagger und Kräne benötigen unter schwierigen Bedingungen eine zuverlässige Durchflusskontrolle. Die Z1S-Rückschlagventil-Sandwichplatte bewältigt die auf Baustellen üblichen Temperaturschwankungen und Vibrationen. Abgewinkelte Varianten der Rückschlagventil-Sandwichplatte tragen dazu bei, den Flüssigkeitsfluss in den engen Räumen mobiler Maschinen effizient zu leiten.
Wartung Ihrer Z1S-Rückschlagventil-Sandwichplatte
Saubere Hydraulikflüssigkeit sorgt dafür, dass Ihre Rückschlagventil-Sandwichplatte ordnungsgemäß funktioniert. Bosch Rexroth gibt die Verschmutzungsklasse 20/18/15 nach ISO 4406 vor, die eine Filterung bis hinunter zu 20 Mikrometer erfordert. Verunreinigte Flüssigkeit führt dazu, dass der Ventilkegel festklebt oder sich vorzeitig abnutzt, was zu Undichtigkeiten oder Schließfehlern führt.
Bei regelmäßigen Inspektionen sollte auf äußere Lecks rund um die Montagefläche geprüft und der Druckabfall am Ventil gemessen werden. Ein Anstieg des Druckabfalls ist oft ein Zeichen dafür, dass sich im Inneren eine Verunreinigung ansammelt. Die Z1S-Rückschlagventil-Sandwichplatte bietet keine Reparaturmöglichkeiten vor Ort – wenn die interne Tellerbaugruppe ausfällt, müssen Sie die gesamte Einheit austauschen.
Die Temperatur beeinflusst die Leistung Ihrer Rückschlagventil-Sandwichplatte. Der Z1S arbeitet bei -20 °C bis +80 °C und ist damit für die meisten Hydraulikflüssigkeitstemperaturbereiche geeignet. Die Flüssigkeitsviskosität sollte zwischen 2,8 und 500 Quadratmillimetern pro Sekunde liegen. Außerhalb dieser Bereiche öffnet das Ventil möglicherweise nicht beim angegebenen Öffnungsdruck oder es kann zu Undichtigkeiten kommen.
Behebung häufiger Probleme mit der Z1S-Rückschlagventil-Sandwichplatte
Wenn sich die Zwischenplatte eines Rückschlagventils nicht öffnen lässt, ist in der Regel eine Verschmutzung die Ursache des Problems. Das Spülen des Systems gemäß den ISO-Reinheitsstandards löst häufig Probleme mit der Anhaftung. Wenn die Spülung nicht funktioniert, ist möglicherweise die Feder ermüdet und muss ausgetauscht werden – was bedeutet, dass das gesamte Ventil ausgetauscht werden muss.
Eine übermäßige Leckage durch die Zwischenplatte Ihres Z1S-Rückschlagventils weist typischerweise auf abgenutzte Dichtungen oder die Verwendung von Flüssigkeit hin, die mit dem Dichtungsmaterial nicht kompatibel ist. Stellen Sie sicher, dass Sie den richtigen Hydrauliköltyp verwenden und dass die Dichtungen zu Ihrer Anwendung passen. Biobasierte Flüssigkeiten erfordern andere Dichtungen als herkömmliche Mineralöle.
Ein hoher Druckabfall am Ventil deutet darauf hin, dass Sie möglicherweise den falschen Öffnungsdruck gewählt haben oder dass Fremdkörper den Durchfluss behindern. Die Zwischenplatte des Rückschlagventils sollte einen allmählichen Druckanstieg mit der Durchflussrate aufweisen. Ein plötzlicher Anstieg des Druckabfalls weist auf eine interne Blockierung hin, die einen Ventilaustausch erfordert.
Geräusche im Betrieb sind oft auf Kavitation zurückzuführen – wenn die Flüssigkeitsgeschwindigkeit zu hoch wird und Dampfblasen entstehen, die heftig kollabieren. Das Hinzufügen einer Strömungsdämpfung stromaufwärts oder der Wechsel zu einer Rückschlagventil-Sandwichplatte mit Metalldichtungen kann Kavitationsgeräusche reduzieren. Manchmal beseitigt eine Erhöhung des Systemdrucks die Bedingungen, die Kavitation verursachen.
Vergleich der Z1S-Rückschlagventil-Sandwichplatte mit anderen Optionen
Inline-Rückschlagventile kosten weniger als Sandwichplatten, nehmen aber mehr Platz ein und erfordern zusätzliche Schlauchanschlüsse. Die Z1S-Rückschlagventil-Sandwichplatte lässt sich direkt in Ihren Ventilstapel integrieren, wodurch vier Schlauchenden und deren potenzielle Leckstellen entfallen. Bei verteilermontierten Systemen ist die Sandwichbauweise sinnvoller.
Pilotgesteuerte Rückschlagventile bieten Fernsteuerungsmöglichkeiten, die der Z1S-Rückschlagventil-Sandwichplatte fehlen. Sie erfordern jedoch zusätzliche Steuerleitungen und Steuerventile, was zu einer höheren Komplexität führt, die Ihr System möglicherweise nicht benötigt. Für eine einfache Einweg-Flusssteuerung bietet der direktgesteuerte Z1S zuverlässige Leistung ohne zusätzliche Komponenten.

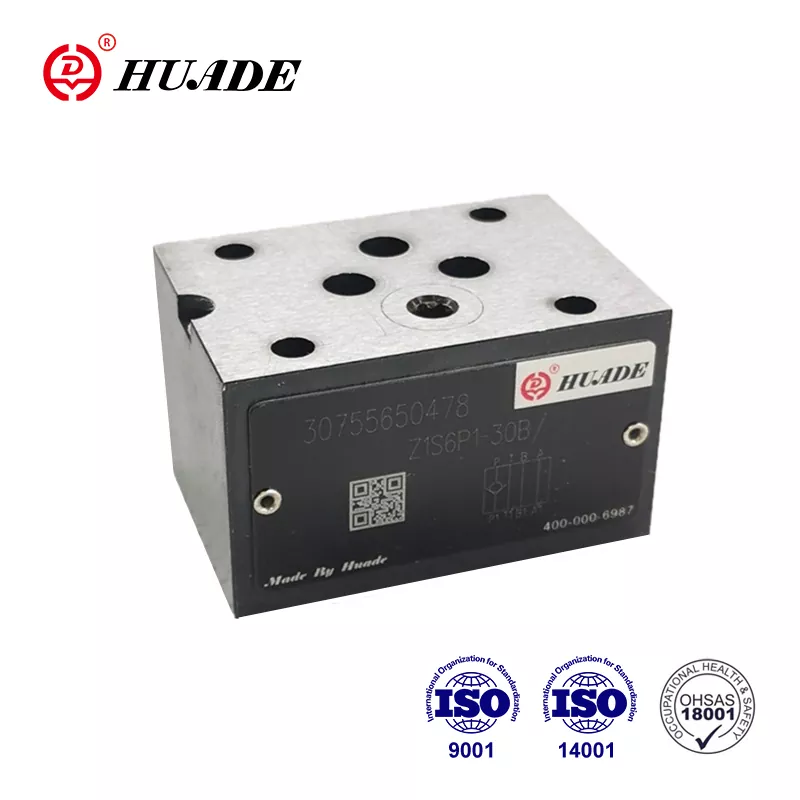

Alternative Hersteller wie Huade und Hengli produzieren Rückschlagventil-Sandwichplatten, die mit den ISO 4401-Standards kompatibel sind. Diese Optionen können 30 bis 50 Prozent weniger kosten als Originalgeräte von Bosch Rexroth. Die Qualität entspricht normalerweise den Anforderungen für unkritische Anwendungen, aber Original-Z1S-Ventile bieten bewährte Zuverlässigkeit in anspruchsvollen Umgebungen.
Holen Sie das Beste aus Ihrer Z1S-Rückschlagventil-Sandwichplatte heraus
Die Z1S-Rückschlagventil-Sandwichplatte bietet eine zuverlässige Einweg-Durchflusskontrolle, wenn Sie das Ventil an Ihre Anwendung anpassen. Die Wahl des richtigen Öffnungsdrucks, Dichtungstyps und der richtigen Größe gewährleistet eine optimale Leistung. Eine ordnungsgemäße Installation mit dem richtigen Drehmoment und der richtigen Oberflächenvorbereitung verhindert Undichtigkeiten. Die Aufrechterhaltung einer sauberen Flüssigkeit und die Einhaltung der Temperaturgrenzen verlängern die Lebensdauer.
Diese Rückschlagventil-Sandwichplatte funktioniert in Systemen mit einem Druck von 0,5 bar bis 350 bar und verarbeitet Mineralöle oder biologisch abbaubare Flüssigkeiten mit entsprechenden Dichtungen. Die kompakte Sandwich-Montage reduziert den Platzbedarf und sorgt gleichzeitig für einen leckagefreien Betrieb. Unabhängig davon, ob Sie ein neues Hydrauliksystem entwerfen oder ein bestehendes aufrüsten, bietet die Z1S-Rückschlagventil-Sandwichplatte eine bewährte Lösung für die Richtungsflusssteuerung.
Für detaillierte Spezifikationen und Bestellinformationen stellt Bosch Rexroth über seine Händler umfassende Datenblätter zur Verfügung. Wenn Sie sich die Zeit nehmen, diese Dokumente zu lesen, können Sie genau die Z1S-Rückschlagventil-Sandwichplattenvariante auswählen, die Ihre Anwendung erfordert.
