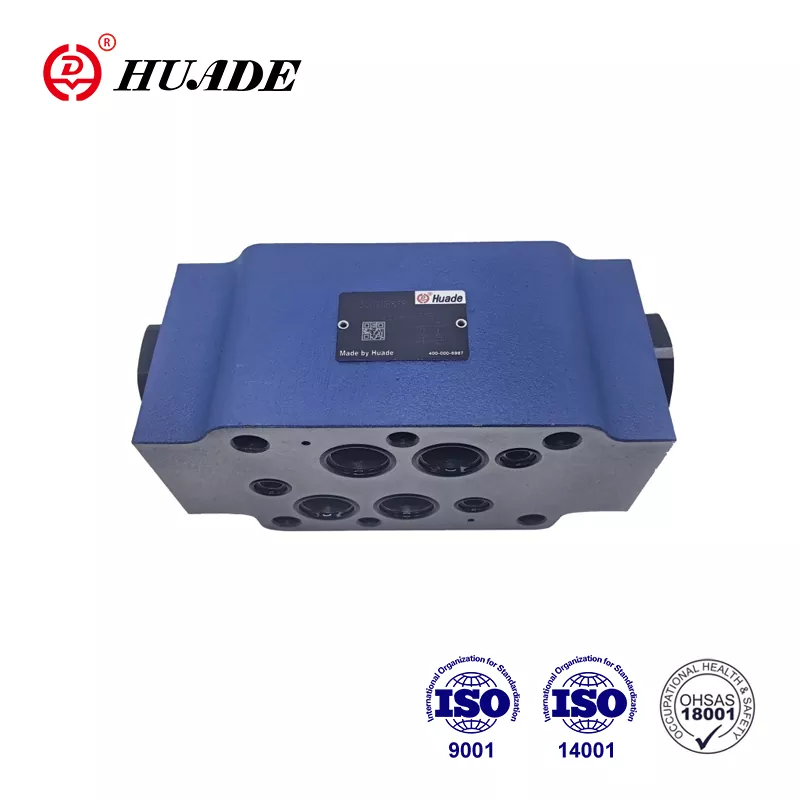

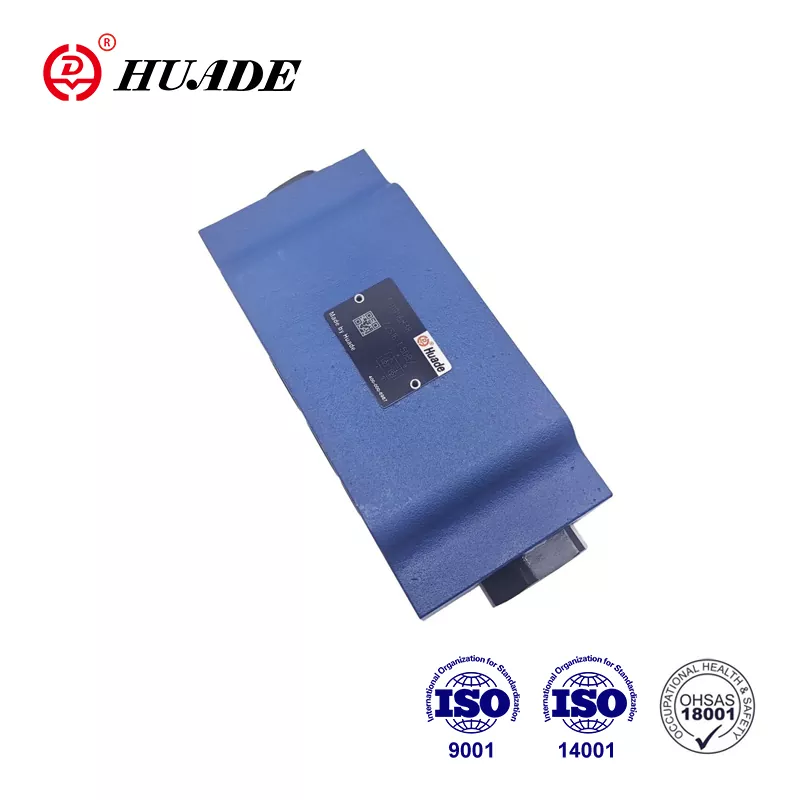

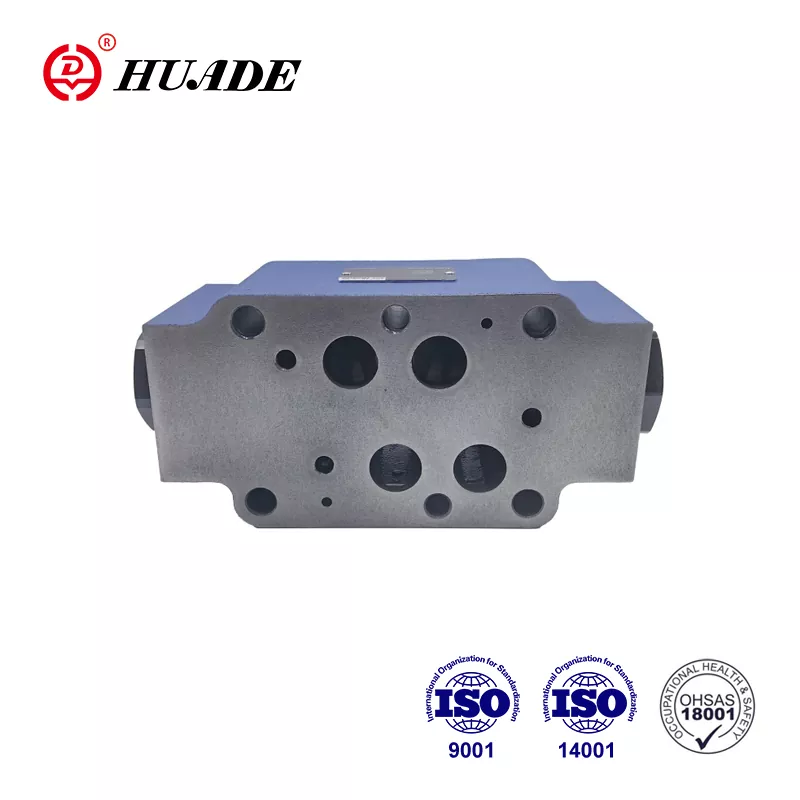

Huade wurde 1979 durch eine strategische Partnerschaft zwischen der chinesischen und der deutschen Regierung gegründet und arbeitete zweimal mit Rexroth zusammen. Das Huade®-Rückschlagventil Z2S 16 kann das Z2S 16 von Rexroth derselben Serie ersetzen. Der Preis ist angemessener. Die Fabrik verfügt über ein gutes Inspektionssystem, um eine stabile Leistung zu gewährleisten. Jeder Z2S 16 wird vor Verlassen des Werks in Standardkartons und einer wasserdichten Kunststoffverpackung verpackt. Huade hat ISO9001, ISO14001 und OH SAS18001 bestanden. Hydraulische Wegeventile von Huade® werden aufgrund ihrer zuverlässigen Leistung in der Militärindustrie eingesetzt. Es ist eine alte nationale Marke in China.
|
Größe |
6 |
10 |
16 |
22 |
|
Max. Durchfluss (L/min) |
bis 60 |
bis 120 |
bis 300 |
bis 450 |
|
Max. Betriebsdruck (MPa) |
bis 31.5 |
|||
|
Öffnungsdruck (MPa) |
Siehe Kennlinien |
|||
|
Wegbeschreibung |
Siehe Symbole |
|||
|
Flächenverhältnis |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Druckflüssigkeit |
Mineralöle (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|||
|
Temperaturbereich der Druckflüssigkeit (℃) |
-30~+80 |
|||
|
Viskositätsbereich (mm2/s) |
2,8 bis 500 |
|||
|
Gewicht (Kg) |
ca.0,8 |
ca.3 |
ca.6,5 |
ca.12 |
Merkmale:
▶ Zur Verwendung in vertikalen Stapelanordnungen
▶ Zum leckagefreien Verschließen von einem oder zwei Serviceanschlüssen
▶ Anschlussmuster nach DIN 24 340 Form A, ISO4401 und CETOP – RP 121H
Anwendung:
Dieses Rückschlagventil Z2S wird für die vertikale Stapelinstallation verwendet. Es kann je nach Bedarf einen oder zwei Arbeitsölanschlüsse ohne Leckage abdichten.
Das vorgesteuerte Rückschlagventil Typ Z2S 16 ist in Sandwichplattenbauweise ausgeführt. Es dient zum leckagefreien Verschluss von einem oder zwei Serviceanschlüssen auch über längere Zeiträume. Der freie Fluss erfolgt von A1 nach A2 oder von B1 nach B2. Durchfluss in A1 B1 die Gegenrichtung ist blockiert. Wenn Flüssigkeit von A1 nach A2 fließt, steht der Schieber unter Druck und wird nach rechts gedrückt, wodurch das Kugeltellerventil geöffnet wird, das wiederum den Teller öffnet. Um ein korrektes Schließen des Ventils zu gewährleisten, müssen die Serviceanschlüsse A2 B2 des Wegeventils in Neutralstellung mit dem Tank verbunden sein.
Symbol von Z2S
Typisches Schaltungsbeispiel von Z2S
