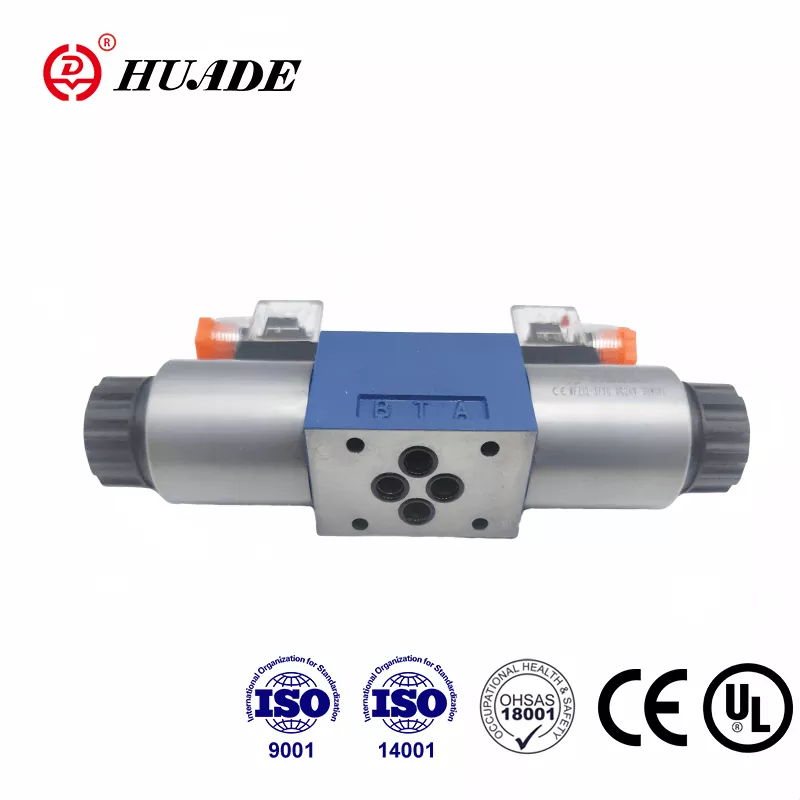

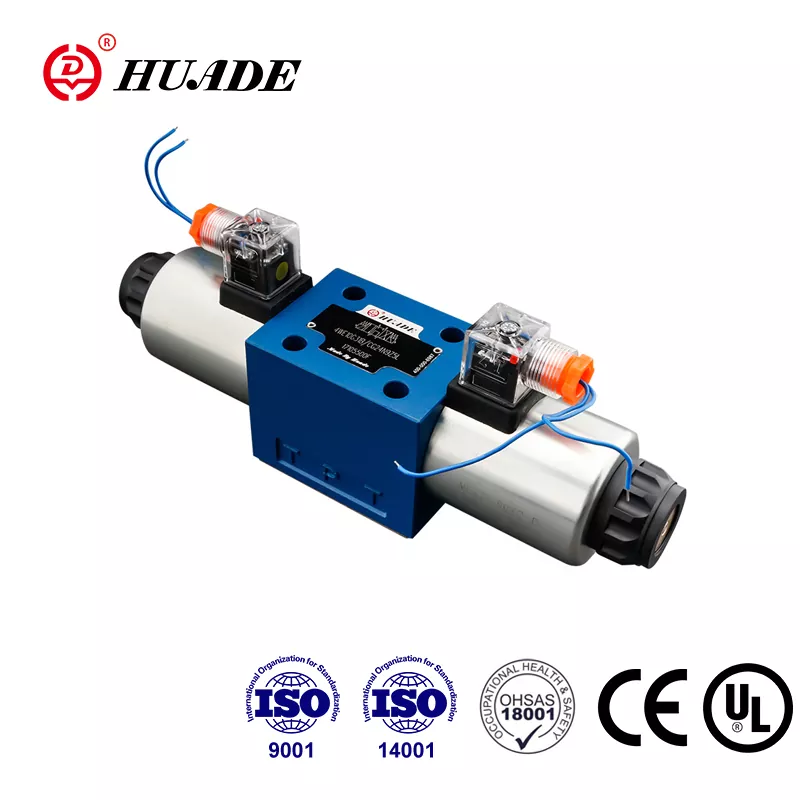

Wegeventil 4WE 10 E für Rexroth

Huade Hydraulic wurde 1979 durch eine strategische Partnerschaft zwischen der chinesischen und der deutschen Regierung gegründet und hat sich zu einem führenden Hersteller in der chinesischen Hydraulikindustrie entwickelt. Das Huade®-Wegeschieberventil Typ 4WE 10 E kann das gleiche Modell von Rexroth® vollständig ersetzen. Huade legt großen Wert auf Qualität und verfügt über mehr als 750 hochmoderne Produktionsanlagen, die aus der ganzen Welt importiert werden. Die Magnetwegeventilserie 4WE 10 hat die UL-Zertifizierungen bestanden. Es ist technologisch fortschrittlicher und langlebiger als die ähnlichen Produkte dieser Linie. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Die hydraulischen Wegeventile von Huade® sind aufgrund ihrer zuverlässigen Leistung an vielen nationalen Projekten zur Umgestaltung von technischer Ausrüstung und Verteidigungsausrüstung beteiligt.

Produktparameter des Wegeventils 4WE 10 E für Rexroth

Produktmerkmal Wegeventil 4WE 10 E für Rexroth

Merkmale:

▶ Direkt magnetbetätigtes Wegeschieberventil als Standardausführung

▶ Nassstift-Gleichstrom- oder Wechselstrommagnete mit abnehmbaren Spulen

▶ Lange Lebensdauer

▶ Perfekte Kontur

▶ Optionale Handnotbetätigung

▶ Spulenwechsel ohne Öffnen der druckdichten Kammer möglich

▶ Wahlweise zentraler oder individueller Elektroanschluss

▶ Anschlussmuster nach DIN 24 340 Form A, ISO 4401 und CETOP – RP 121H

Funktionen, Schnitt des Wegeventils 4WE 10 E für Rexroth

Wegeventile 4WE 10 bestehen im Wesentlichen aus dem Gehäuse (1), einem oder zwei Magneten (2), einem Steuerkolben (3) und einer oder zwei Rückstellfedern (4). Im Ruhezustand wird der Steuerkolben (3) durch Rückstellfedern (4) in seiner Mittel- bzw. Ausgangsstellung gehalten (außer bei Impulskolben). Der Steuerschieber (3) wird durch Nassstiftmagnete (2) betätigt. Die Kraft des Magneten (2) wirkt auf den Steuerkolben (3) und bewegt ihn aus seiner Ruheposition in die gewünschte Endposition. Dies ermöglicht einen freien Fluss von P nach A und B nach T oder von P nach B und A nach T.

Beim Abschalten des Magnetventils (2) wird der Steuerkolben (3) durch die Rückstellfeder (4) in seine Ausgangsposition zurückgebracht.

Durch die optionale Handbetätigung (5) kann der Steuerkolben (3) bewegt werden, ohne dass die Magnetspulen erregt werden.

Strukturdiagramm der WE 10 30B-Serie

Hinweis zum Wegeventil 4WE 10

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte beim Verlassen des Werks.

4. Ventilbefestigungsschrauben müssen gemäß Musterbuch ausgewählt und verwendet werden.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
