Wenn Sie mit hydraulischen Systemen arbeiten, kommt es darauf an, jede einzelne Komponente zu verstehen. Das Rückschlagventil RVP 30 zeichnet sich als zuverlässige Lösung zur Steuerung des Flüssigkeitsflusses in eine Richtung aus. Dieses von HYDAC hergestellte hydraulische Rückschlagventil hat sich zur Standardwahl in industriellen und mobilen Maschinenanwendungen entwickelt.
Was ist das Rückschlagventil RVP 30?
Das Rückschlagventil RVP 30 ist ein am Verteiler montiertes Wegeventil für Hydraulikölsysteme. Dadurch kann Flüssigkeit ungehindert von Anschluss B zu Anschluss A fließen, während jeglicher Rückfluss vollständig blockiert wird. Diese Einweg-Durchflusskontrolle ist in vielen hydraulischen Anwendungen unerlässlich, bei denen die Verhinderung eines Rückflusses die Pumpen schützt und den Systemdruck aufrechterhält.
Der RVP 30 verwendet eine federbelastete Tellerkonstruktion aus gehärtetem Stahl. Wenn der Flüssigkeitsdruck vom Anschluss B die Federkraft übersteigt, öffnet sich das Ventil und lässt Flüssigkeit durch. Wenn der Druck abfällt oder versucht, die Richtung umzukehren, drückt die Feder den Teller zurück gegen den Sitz und erzeugt so eine Metall-auf-Metall-Dichtung, die jegliche Leckage verhindert.
Dieses Rückschlagventil entspricht den Normen DIN ISO 1219 und ist speziell für die direkte Montage auf hydraulischen Verteilern oder Montageplatten konzipiert. Das kompakte Design spart Platz im Vergleich zu Inline-Rückschlagventilen und macht das RVP 30 ideal für Systeme, in denen der Installationsraum begrenzt ist.
Technische Spezifikationen, die wichtig sind
Das Rückschlagventil RVP 30 bewältigt anspruchsvolle Bedingungen mit Spezifikationen, die den industriellen Anforderungen entsprechen. Das Ventil arbeitet bei einem maximalen Arbeitsdruck von 350 bar, was etwa 5000 psi entspricht. Aufgrund dieser Druckstufe eignet sich der RVP 30 für Hochdruck-Hydraulikkreise, die üblicherweise in schweren Geräten zu finden sind.
Die Durchflusskapazität erreicht bis zu 600 Liter pro Minute oder etwa 150 Gallonen pro Minute. Diese hohe Durchflussrate bedeutet, dass das Rückschlagventil RVP 30 große Flüssigkeitsmengen verarbeiten kann, ohne dass ein übermäßiger Druckabfall entsteht. Der Standard-Öffnungsdruck beträgt 0,5 bar, es gibt jedoch auch Optionen für 0,05 bis 4,5 bar, je nach Anwendungsbedarf. Niedrigere Öffnungsdrücke ermöglichen ein leichteres Öffnen des Ventils, während höhere Einstellungen für eine bessere Abdichtung gegen Rückfluss sorgen.
Der Ventilkörper besteht aus Kohlenstoffstahl mit Phosphat- oder Zinkbeschichtung für Korrosionsbeständigkeit. Der Teller selbst besteht aus gehärtetem und poliertem Stahl, um eine lange Lebensdauer zu gewährleisten. Standarddichtungen bestehen aus FKM-Fluorelastomer, das Temperaturen von minus 20 Grad Celsius bis plus 80 Grad Celsius standhält. Einige Versionen erweitern den unteren Bereich auf minus 30 Grad Celsius.
Der RVP 30 wiegt etwa 10,3 Kilogramm und wird über Gewindeanschlüsse angeschlossen, die für 1,5-Zoll-NPTF-, BSPP- oder SAE-O-Ring-Anschlüsse ausgelegt sind. Das Montagemuster verwendet vier Schrauben und kann in jeder Ausrichtung installiert werden, ohne die Leistung zu beeinträchtigen.
Wie das Rückschlagventil RVP 30 in realen Anwendungen funktioniert
Wenn Sie wissen, wo das Rückschlagventil RVP 30 passt, können Sie seinen Wert besser verdeutlichen. Eine häufige Anwendung ist der Pumpenschutz. Wenn eine Hydraulikpumpe abschaltet, kann Flüssigkeit versuchen, durch die Pumpe zurückzufließen. Dieser Rückfluss kann Pumpenkomponenten beschädigen oder dazu führen, dass der Systemdruck plötzlich abfällt. Der Einbau des RVP 30 am Pumpenausgang verhindert diesen Rückfluss und schützt die Pumpe vor Schäden.
Auch Speicherkreise profitieren vom Rückschlagventil RVP 30. Speicher speichern unter Druck stehende Flüssigkeit, die bei Bedarf schnell freigegeben werden kann. Das Rückschlagventil hält den Druck im Druckspeicher aufrecht, indem es verhindert, dass Flüssigkeit bei Druckabfall in das Hauptsystem zurückfließt. Dadurch bleibt die gespeicherte Energie für den nächsten Arbeitszyklus verfügbar.
Mobile Maschinen wie Bagger und Lader nutzen das RVP 30 in ihren gesamten Hydrauliksystemen. Diese Maschinen arbeiten unter rauen Bedingungen mit ständigen Vibrationen und wechselnden Lasten. Die Metall-auf-Metall-Dichtung des Rückschlagventils sorgt dafür, dass selbst dann keine Leckage auftritt, wenn sich die Komponenten bei starker Beanspruchung erwärmen. Diese Zuverlässigkeit reduziert die Ausfallzeit im Vergleich zu Systemen mit Rückschlagventilen geringerer Qualität um schätzungsweise 20 bis 30 Prozent.
Fertigungslinien integrieren das Rückschlagventil RVP 30 in Pressen, Spritzgussmaschinen und automatisierten Montageanlagen. Die schnelle Reaktionszeit des Ventils und der geringe Druckabfall tragen dazu bei, dass diese Systeme reibungslos funktionieren, ohne Energie zu verschwenden. Die gleichen Prinzipien gelten für Pitch-Kontrollsysteme von Windkraftanlagen und Schiffsausrüstung, bei denen die Zuverlässigkeit nicht beeinträchtigt werden darf.
Druckabfalleigenschaften
Jedes Ventil erzeugt einen gewissen Strömungswiderstand, der sich in einem Druckabfall bemerkbar macht. Das Rückschlagventil RVP 30 minimiert diesen Energieverlust durch sein stromlinienförmiges Innendesign. Bei 100 Litern pro Minute beträgt der Druckabfall etwa 0,5 bar. Dieser steigt bei 200 Litern pro Minute auf ca. 1,2 bar und erreicht bei der maximalen Durchflussmenge von 600 Litern pro Minute ca. 4,8 bar.
Diese Druckabfallwerte sind für ein Rückschlagventil dieser Größe und Kapazität relativ gering. Ein geringerer Druckabfall bedeutet weniger Energieverschwendung in Form von Wärme und einen effizienteren Systembetrieb. Der Zusammenhang zwischen Durchflussrate und Druckabfall ist nicht linear, da der Druckabfall bei höheren Durchflussraten aufgrund von Turbulenzen und Reibung schneller zunimmt.
Systementwickler können diese Druckabfallwerte nutzen, um die gesamten Systemverluste zu berechnen und die Pumpen entsprechend zu dimensionieren. Das Rückschlagventil RVP 30 trägt nur minimal zur Gesamtsystemineffizienz bei, was bei der Optimierung des Energieverbrauchs in großen Industrieanlagen von Bedeutung ist.
Vergleich des RVP 30 mit Alternativen
Der Markt für Hydraulikventile bietet viele Optionen für Rückschlagventile. Beim Rückschlagventil RVP 30 geht es vor allem um Zuverlässigkeit und Leistung und nicht um den Preis. Bosch Rexroth stellt ähnliche Ventile her, die für vergleichbaren Druck und Durchfluss ausgelegt sind, teilweise mit elektronischen Überwachungsfunktionen, die für automatisierte Systeme attraktiv sind. Parker Hannifin bietet Rückschlagventile an, die etwas leichter sind und sich einfacher in kompakte Designs integrieren lassen.

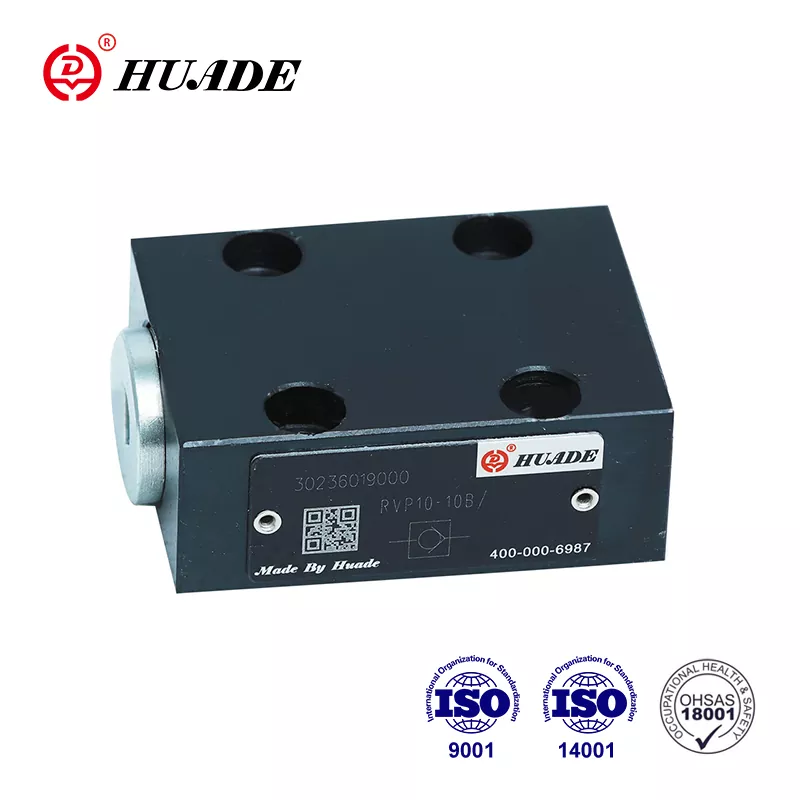

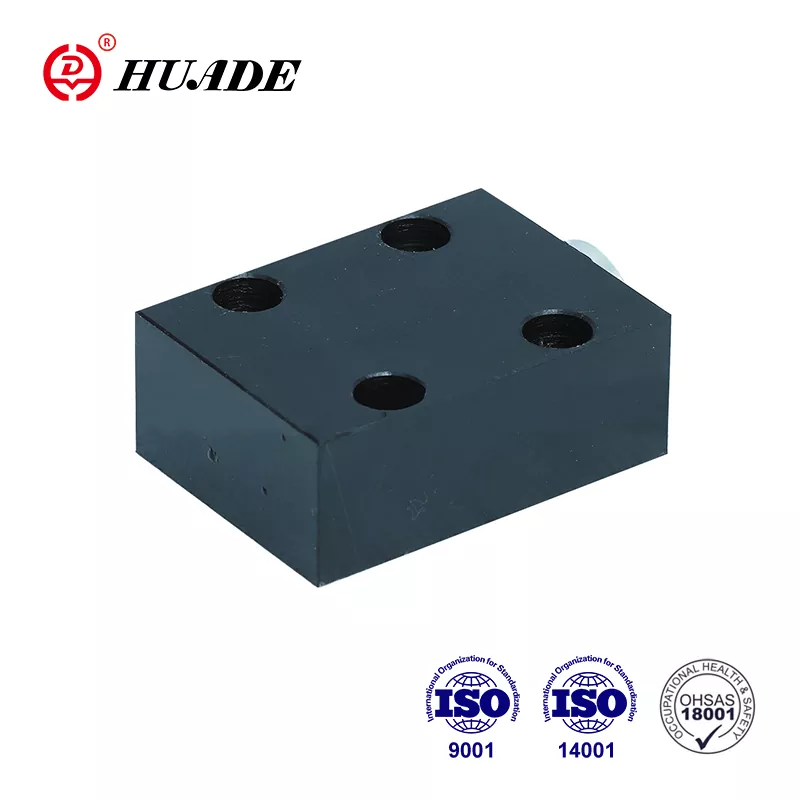

Chinesische Hersteller wie Huade produzieren Rückschlagventile, die den RVP 30-Spezifikationen entsprechen, zu 30 bis 50 Prozent günstigeren Preisen. Diese Alternativen erfüllen ISO-Zertifizierungsstandards und eignen sich gut für Anwendungen, bei denen Budgetbeschränkungen wichtiger sind als das Markenerbe. Der Kompromiss besteht in der Regel darin, dass der technische Support weniger umfassend ist und die Lebensdauer unter extremen Bedingungen möglicherweise kürzer ist.
Eaton Vickers-Rückschlagventile bieten eine gute Kompatibilität mit SAE-Standardkomponenten und gewährleisten eine breite Verfügbarkeit über Vertriebsnetze. Das Rückschlagventil RVP 30 zeichnet sich durch die technische Präzision von HYDAC und die 150-jährige Mean Time To Failure-Berechnung aus. Diese Langlebigkeitsprognose basiert auf umfangreichen Tests und Felddaten von Tausenden von Installationen.
Für Anwendungen, die absolute Zuverlässigkeit erfordern, wie Offshore-Ölplattformen oder kritische Fertigungsprozesse, rechtfertigt der RVP 30 seinen Premium-Preis. Für den allgemeinen industriellen Einsatz mit regelmäßigem Wartungszugang können kostengünstigere Alternativen eine ausreichende Leistung bieten.
Installationsrichtlinien
Durch die ordnungsgemäße Installation wird sichergestellt, dass das Rückschlagventil RVP 30 wie vorgesehen funktioniert. Die Montagefläche muss innerhalb von 0,01 Millimeter pro 100 Millimeter flach und glatt sein und eine Oberflächenbeschaffenheit von 0,8 Mikrometern oder besser aufweisen. Diese Spezifikationen verhindern Leckagen rund um das Ventilgehäuse und gewährleisten eine gleichmäßige Lastverteilung auf die Befestigungsschrauben.
Der Gewindetyp muss mit den Systemanschlüssen übereinstimmen, egal ob NPTF, BSPP oder SAE. Die Verwendung des falschen Gewindestandards kann zu verkreuzten Gewinden oder unzureichender Abdichtung führen. Tragen Sie für Hydrauliksysteme geeignetes Gewindedichtmittel auf und vermeiden Sie Produkte, die die Flüssigkeit verunreinigen oder sich unter Druck zersetzen können.
Befestigungsschrauben sollten der Güteklasse 10.9 oder gleichwertig sein und über Kreuz mit den im HYDAC-Installationshandbuch angegebenen Drehmomentwerten angezogen werden. Ungleichmäßiges Anziehen kann die Montagefläche verziehen und Leckpfade verursachen. Das Rückschlagventil RVP 30 kann in jeder Ausrichtung eingebaut werden, da es zur Abdichtung den Federdruck und nicht die Schwerkraft nutzt.
Die vorgeschaltete Filterung ist entscheidend für die Langlebigkeit des Ventils. Das System sollte Partikel bis zu einer Größe von 20 Mikrometern oder kleiner filtern, um die für das RVP 30 festgelegte Reinheitsstufe 21/19/16 nach ISO 4406 zu erfüllen. Kontamination ist die häufigste Ursache für den Ausfall von Rückschlagventilen, da Partikel die ordnungsgemäße Abdichtung des Ventilkegels verhindern oder die Dichtflächen verkratzen.
Entlüften Sie nach der Installation die gesamte Luft aus dem System, bevor Sie den vollen Druck ausüben. Eingeschlossene Luft kann zu unregelmäßigem Ventilbetrieb und übermäßigem Lärm führen. Testen Sie das Rückschlagventil, indem Sie es aus beiden Richtungen mit Druck beaufschlagen, um sicherzustellen, dass es sich frei in Vorwärtsrichtung öffnet und vollständig gegen Rückfluss abdichtet.
Wartung und Fehlerbehebung
Das Rückschlagventil RVP 30 erfordert nur minimale Wartung, wenn es innerhalb der Spezifikationen betrieben wird. Typisch für industrielle Anwendungen sind Inspektionsintervalle von 1000 bis 2000 Betriebsstunden. Überprüfen Sie bei der Inspektion, ob rund um das Ventilgehäuse und die Montagefläche äußere Leckagen vorhanden sind. Jede sichtbare Leckage weist auf Dichtungsverschleiß oder unsachgemäßen Einbau hin.
Durch die regelmäßige Prüfung des Öffnungsdrucks wird sichergestellt, dass die Feder nicht geschwächt ist und der Ventilkegel nicht verschlissen ist. Wenn der Öffnungsdruck erheblich angestiegen ist, kann es sein, dass interne Verunreinigungen das vollständige Öffnen des Ventils verhindern. Wenn der Öffnungsdruck abnimmt, kann es zu Federermüdung oder Dichtungsverschlechterung kommen.
Das häufigste Problem beim Rückschlagventil RVP 30 ist das Festsitzen des Tellers, bei dem sich das Ventil nicht richtig öffnet oder schließt. Dies ist in der Regel auf die Ansammlung von Verunreinigungen zwischen Ventilkegel und Sitz zurückzuführen. Durch Spülen des Systems mit sauberer Hydraulikflüssigkeit lassen sich kleinere Verklebungen häufig beheben. Bei starker Verschmutzung ist eine Demontage und Reinigung des Ventils oder ein Austausch des Dichtungssatzes erforderlich.
HYDAC bietet speziell für die RVP 30 Dichtungssätze inklusive aller O-Ringe und Stützringe an. Der Austausch von Dichtungen dauert mit einfachen Handwerkzeugen normalerweise weniger als eine Stunde. Die Teilenummer des Dichtungssatzes für FKM-Dichtungen lautet SEAL KIT 30FKM. Verwenden Sie immer Original-HYDAC-Dichtungssätze oder geprüfte Äquivalente, um die Ventilleistung aufrechtzuerhalten.
Der Betrieb des Rückschlagventils RVP 30 außerhalb seines Temperaturbereichs kann zu Schäden an Dichtungen und Leckagen führen. FKM-Dichtungen sind für die meisten Mineralölhydraulikanwendungen geeignet, aber inkompatible Flüssigkeiten wie bestimmte synthetische Öle erfordern möglicherweise stattdessen NBR-Dichtungen. Überprüfen Sie vor der Installation stets die Flüssigkeitsverträglichkeit.
Bezugsquellen für das Rückschlagventil RVP 30
Zu den Kaufoptionen für das Rückschlagventil RVP 30 gehören autorisierte Händler und Online-Anbieter. Auf der offiziellen HYDAC-Website können Sie die Modellbezeichnung RVP-30-01.X direkt bestellen und weltweit innerhalb von 2 bis 4 Wochen liefern. Dies gewährleistet authentische Komponenten mit voller Herstellergarantie und Zugang zum technischen Support.
Industrielieferanten wie MROstop und Motion Industries führen das Rückschlagventil RVP 30 zu Preisen von etwa 600 bis 850 US-Dollar für Standardkonfigurationen. Diese Händler halten häufig Lagerbestände für den sofortigen Versand bereit, was bei schnellem Bedarf an Ersatzventilen hilfreich ist und Ausfallzeiten minimiert werden kann.
Online-Marktplätze, darunter auch eBay, listen neue RVP 30-Ventile von verschiedenen Anbietern auf. Die Preise liegen je nach Verkäufer und spezifischer Modellkonfiguration zwischen etwa 593 und 857 Dollar. Käuferschutzprogramme reduzieren das Risiko beim Kauf über diese Kanäle, die Überprüfung des Rufs des Verkäufers bleibt jedoch wichtig.
Für Kunden, die Kostenalternativen in Betracht ziehen, verbindet Alibaba Käufer mit Herstellern wie Huade, die RVP 30-kompatible Rückschlagventile herstellen. Bei Mindestbestellmengen von 1 bis 10 Stück liegen die Preise typischerweise 30 bis 50 Prozent unter den HYDAC-Originalen. Lieferzeiten von 1 bis 2 Wochen und einjährige Garantien sind Standard. Die SSL-Zahlungsverschlüsselung schützt Transaktionen.
Berücksichtigen Sie beim Vergleich der Quellen die Gesamtkosten einschließlich Versand, Garantiebedingungen und Verfügbarkeit des technischen Supports. Das Rückschlagventil RVP 30 von autorisierten Vertriebspartnern umfasst Dokumentation, CAD-Dateien für das Systemdesign und Zugang zu HYDAC-Ingenieuren für Anwendungsfragen. Diese Dienste bieten einen Mehrwert, der über die Komponente selbst hinausgeht.
Wirtschaftliche Überlegungen
Das Rückschlagventil RVP 30 stellt eine moderate Investition in ein komplettes Hydrauliksystem dar. Mit einem typischen Preis von 500 bis 800 Euro ist es eine Premium-Komponente im Vergleich zu Economy-Alternativen. Diese Kosten werden durch die lange Lebensdauer und die Nullleckageleistung des Ventils gerechtfertigt, wodurch Flüssigkeitsverschwendung reduziert und Verunreinigungen verhindert werden.
Der Return on Investment ergibt sich in erster Linie aus reduzierten Ausfallzeiten und Wartungskosten. Bei Systemen, die das RVP 30 verwenden, kommt es seltener zu ungeplanten Abschaltungen aufgrund von Ventilausfällen. Die Metall-auf-Metall-Dichtung verhindert allmähliche Leckagen, die Systeme verunreinigen und nachgeschaltete Komponenten beschädigen können. Bei einer typischen Installationslebensdauer von 5 bis 10 Jahren übersteigen diese Einsparungen oft den anfänglichen Preisunterschied im Vergleich zu günstigeren Rückschlagventilen.
Energieeffizienz trägt auch zum wirtschaftlichen Wert bei. Der geringe Druckabfall des Rückschlagventils RVP 30 bedeutet, dass weniger Pumpenleistung beim Drücken von Flüssigkeit durch das Ventil verschwendet wird. Bei großen Systemen im Dauerbetrieb können sich diese Energieeinsparungen auf Tausende von Dollar pro Jahr belaufen.
Die Wartungskosten bleiben niedrig, da der RVP 30 Standard-Dichtungssätze verwendet und für die Wartung nur einfache Werkzeuge erforderlich sind. Auch für Ventile, die vor Jahrzehnten eingebaut wurden, sind Ersatzteile bei HYDAC und den Händlern weiterhin verfügbar. Diese langfristige Teileverfügbarkeit schützt die Investition in die Ausrüstung und verringert das Risiko einer Veralterung.
Zukünftige Trends und digitale Integration
Die hydraulische Komponentenindustrie integriert nach und nach Sensoren und digitale Überwachung. Während es sich beim aktuellen Rückschlagventil RVP 30 um ein rein mechanisches Gerät handelt, könnten zukünftige Versionen über in das Ventilgehäuse integrierte Drucksensoren oder Durchflusswächter verfügen. Diese Ergänzungen würden eine vorausschauende Wartung ermöglichen, indem Leistungseinbußen erkannt werden, bevor es zu einem vollständigen Ausfall kommt.
Industrie 4.0-Initiativen drängen auf eine stärkere Konnektivität zwischen hydraulischen Komponenten und Steuerungssystemen. Eine intelligente Version des RVP 30 könnte seinen Status an ein zentrales Überwachungssystem übermitteln und den Bediener warnen, wenn eine Wartung fällig ist oder wenn die Betriebsbedingungen die Designgrenzen überschreiten. Diese Entwicklung steht im Einklang mit dem allgemeinen Trend zur zustandsbasierten Wartung statt zu zeitbasierten Wartungsintervallen.
Trotz dieser technologischen Möglichkeiten wird der grundsätzliche Aufbau des Rückschlagventils RVP 30 voraussichtlich unverändert bleiben. Der federbelastete Tellermechanismus hat sich über Jahrzehnte hinweg in unzähligen Anwendungen bewährt. Jede digitale Erweiterung würde die mechanische Kernfunktion eher ergänzen als ersetzen.
Die richtige Wahl treffen
Die Auswahl des Rückschlagventils RVP 30 hängt von der Anpassung der Ventilfunktionen an die Systemanforderungen ab. Für Anwendungen, die maximale Druckwerte bis zu 350 bar und Durchflussraten bis zu 600 Liter pro Minute erfordern, bietet der RVP 30 bewährte Leistung. Die leckagefreie Dichtung ist in Systemen von entscheidender Bedeutung, in denen bereits geringe Rückflussmengen Probleme verursachen.
Budgetüberlegungen sind bei jedem Projekt von Bedeutung. Das Rückschlagventil RVP 30 kostet mehr als einfache Alternativen, aber weniger als elektronisch gesteuerte Ventile mit ähnlichen Spezifikationen. Damit liegt es im Mittelfeld, wo Leistung und Zuverlässigkeit Premiumpreise rechtfertigen, ohne Luxusniveau zu erreichen.
Technischer Support und Dokumentationsverfügbarkeit bevorzugen den RVP 30 für komplexe Systeme, bei denen Integrationsherausforderungen auftreten können. HYDAC bietet technische Unterstützung und detaillierte Spezifikationen, die Systemdesignern helfen, die Komponentenauswahl zu optimieren. Diese Unterstützung erweist sich als wertvoll, wenn Sie unerwartete Probleme beheben oder Leistungsgrenzen überschreiten.
Das Rückschlagventil RVP 30 hat sich seinen Ruf durch konstante Leistung in anspruchsvollen Anwendungen erworben. Das Verständnis der Spezifikationen, ordnungsgemäßen Installationsverfahren und Wartungsanforderungen hilft Benutzern, den größtmöglichen Nutzen aus dieser hydraulischen Komponente zu ziehen. Ob es darum geht, teure Pumpen zu schützen, den Speicherdruck aufrechtzuerhalten oder den Durchfluss in mobilen Geräten zu steuern, der RVP 30 bietet eine zuverlässige Einweg-Durchflusssteuerung, die dafür sorgt, dass hydraulische Systeme reibungslos funktionieren.
