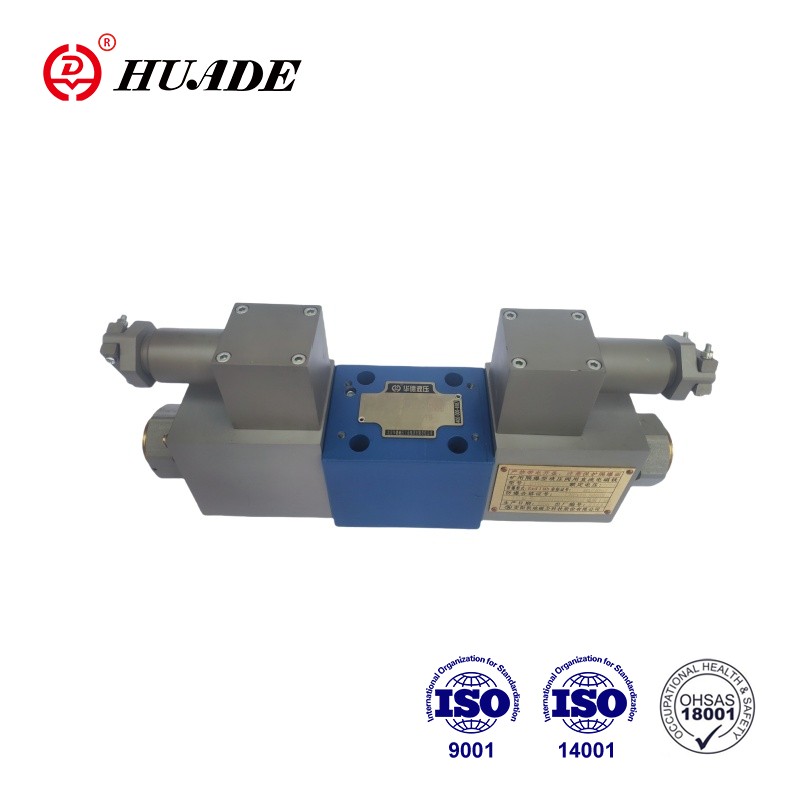

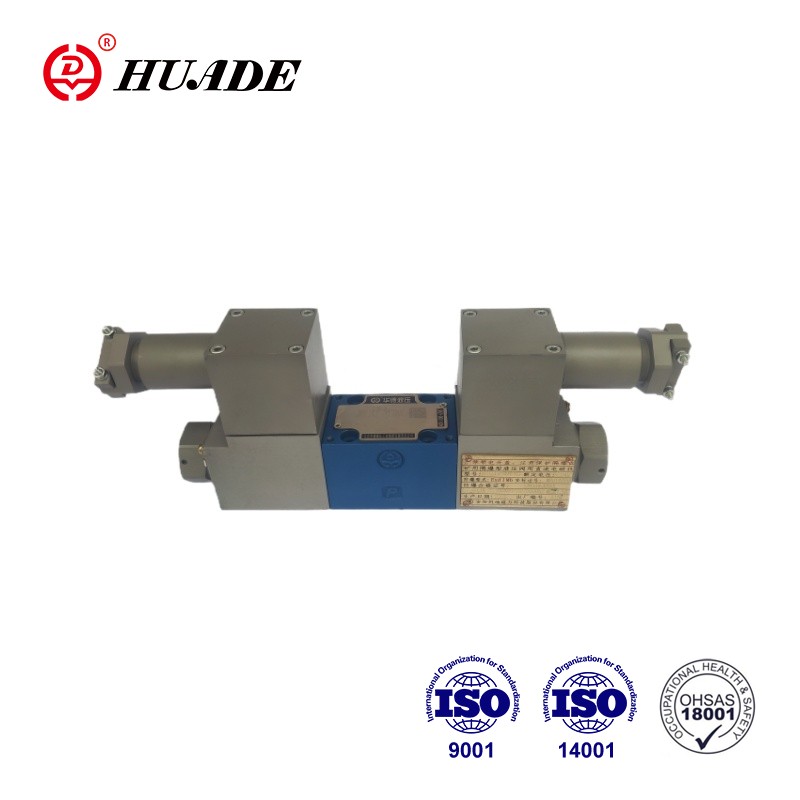

Das explosionsgeschützte Proportional-Wegeventil 4WRA 10-2X besteht aus hochwertigen korrosionsbeständigen Materialien und das Gehäuse besteht aus explosionsgeschützten Materialien, die Explosionseinwirkungen und Flammenerosion wirksam widerstehen können. Das explosionsgeschützte Proportional-Wegeventil 4WRA 10-2X hat die CNEX-Zertifizierung bestanden. Das explosionsgeschützte Produkt von Huade wird auf dem Markt durchweg für seine hohe Qualität und seinen niedrigen Preis gelobt.
| Hydraulisch | |||
| Installation | Optional, vorzugsweise horizontal | ||
| Nenngröße | 6 | 10 | |
| Gewicht (kg) | 4WRA...2X | 2 | 6.6 |
| Nenndurchfluss Qvnom bei △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Hysterese (%) | ≤5 | ||
| Umkehrspanne (%) | ≤1 | ||
| Antwortempfindlichkeit (%) | ≤ 0,5 | ||
| Max. Betriebsdruck | Anschlüsse A,B,P (bar) | 350 | |
| Anschluss T (bar) | 210 | ||
| Druckflüssigkeit | Mineralöl (HL, HLP) nach DIN 51524 | ||
| Andere Druckflüssigkeiten auf Anfrage! | |||
| Umgebungstemperaturbereich (℃) | 4WRA...2X | -20 °C bis 70 °C (-4 °F bis 158 °F) | |
| Viskositätsbereich (mm2/S) | 20 bis 380 (vorzugsweise 30 bis 46) | ||
| Flüssigkeitsreinheitsklasse | NAS1638 Klasse 9 oder ISO 4406 Klasse 20/18/15 | ||
| Elektrisch | ||||
| 1)Magnetdaten | ||||
| Spannungstyp | Gleichstrom | |||
| Sollwertsignal für 4WRA | ±10Vor4~20mA | |||
| Max. Strom pro Magnet (A) | 2.5 | 1.5 | 0.8 | |
| Widerstand der Magnetspule (Ω) | Kaltwert bei 20°C | 2 | 4.8 | 19.5 |
| Maximaler Warmwert | 3 | 7.2 | 28.8 | |
| Pflicht (%) | ED100 % | |||
| Max. Spulentemperatur (℃) | 150 | |||
| Ventilschutz nach EN60529 | IP 65 | |||
| 2) Steuerelektronik | ||||
| Verstärker | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Versorgungsspannung (V) | Nennspannung | 24 | ||
| Unterer Grenzwert | 21/22(4WRA) | |||
| Oberer Grenzwert | 35 | |||
| Stromverbrauch des Verstärkers (A) | Imax | <1,8 | ||
| Impulsstrom | 3 | |||
Merkmale:
▶Direktgesteuertes Proportional-Wegeventil zur Steuerung der Richtung und Größe eines Durchflusses
▶Für Unterplattenmontage: Anschlussmuster entspricht ISO4401
▶Betätigung durch Proportionalmagnete mit Zentralgewinde und abnehmbarer Spule
▶Federzentrierte Steuerspule
Anwendung:
Explosionsgeschützte Proportional-Wegeventile 4WRA 10-2X werden häufig in Kohlebergwerken eingesetzt. Petrochemische Industrie.
Die Ventile bestehen im Wesentlichen aus: Gehäuse (1) mit Montagefläche, Steuerkolben (3) mit Druckfedern (2), Magnetspulen (4) mit Zentralgewinde.
Bei stromlosen Magneten (4) wird der Steuerkolben (3) durch die Druckfedern (2) in Mittelstellung gehalten.
Direkte Betätigung des Steuerkolbens (3) durch Bestromung eines der Proportionalmagnete (4) z.B. Ansteuerung des Magneten nach rechts, dann Bewegung des Steuerkolbens (3) nach links proportional zum elektrischen Eingangssignal und Verbindung von P nach A und B nach T über blendenartige Querschnitte mit progressiver Durchflusscharakteristik.
4WRA(E)...A-2X sind die 2 Schaltstellungsventile jedoch nur mit Magnet „a“ ausgestattet. Am Proportionalmagneten „b“ ist ein Stecker (6) angebracht.
Symbole des explosionsgeschützten Proportional-Wegeventils 4WRA 10-2X
