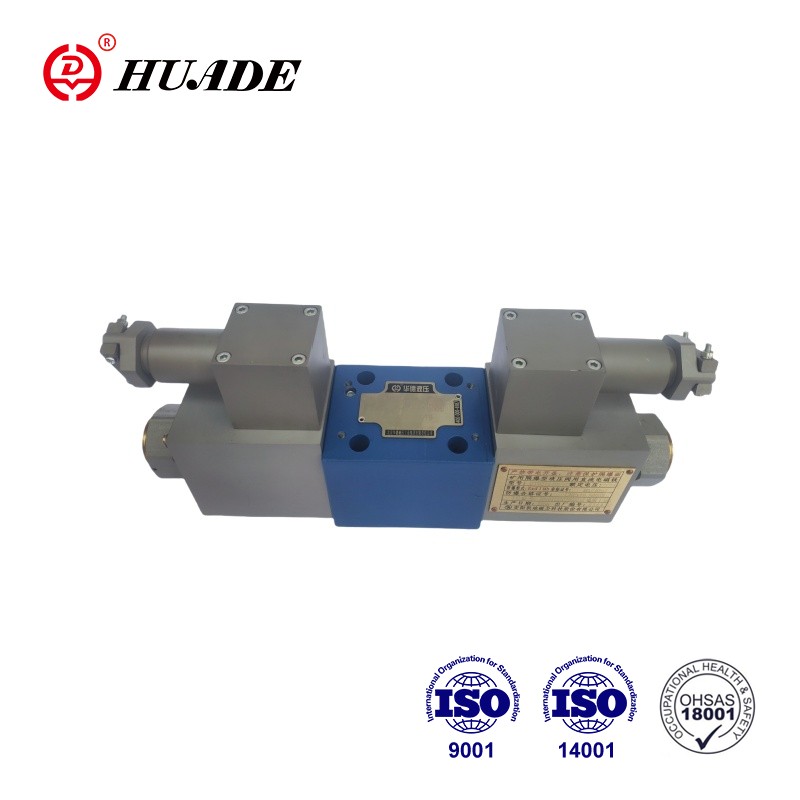

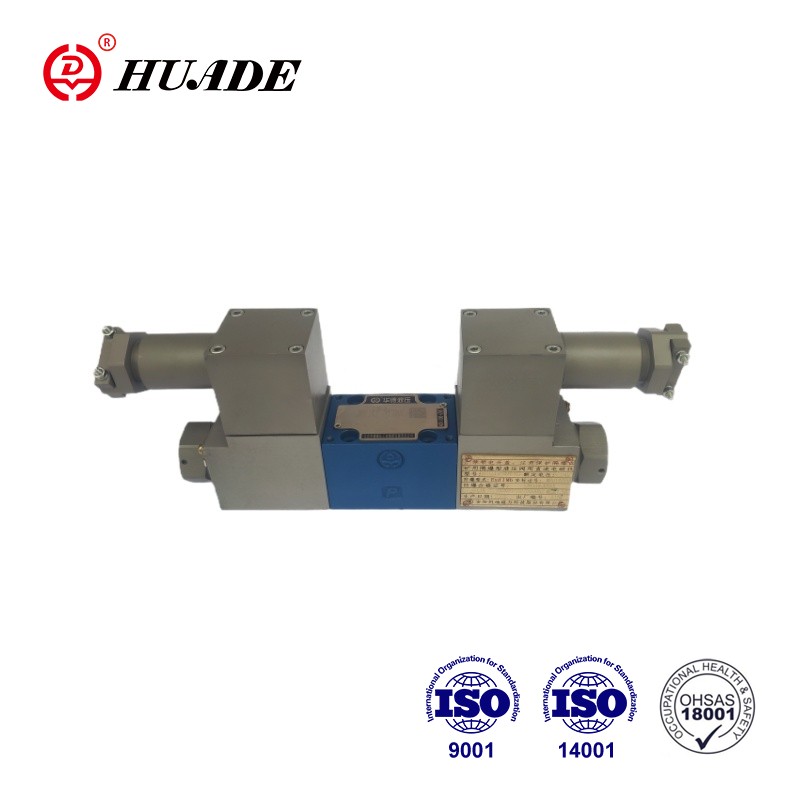

Huade's explosionssicheres proportionales Richtungsventil 4WRA 6-2X beträgt 4/2- und 4/3-Wege-Proportional-Richtungsventile. Sie sind als direkte betriebene Komponenten für die Subplate -Montage ausgelegt. Sie werden mittels proportionaler Magnetoide mit zentralem Faden und abnehmbarer Spule betätigt. Die Magneten werden entweder B externe Steuerelektronik gesteuert. Dieses 4WRA 6-2X Explosionssicheres Ventil verfügt über eine Vielzahl von Anwendungen, hauptsächlich in Bereichen, in denen eine präzise Kontrolle des Hydrauliksystemflusses, Drucks, Geschwindigkeit und andere Parameter erforderlich ist.
| Hydraulik | |||
| Installation | Optional, vorzugsweise horizontal | ||
| Nominale Größe | 6 | 10 | |
| Gewicht (kg) | 4WRA ... 2x | 2 | 6.6 |
| Nennfluss qvnom bei △ p = 10 bar (l/min) | 7, 15, 26 | 30, 60 | |
| Hysterese (%) | ≤5 | ||
| Umkehrspanne (%) | ≤ 1 | ||
| Antwortempfindlichkeit (%) | ≤ 0,5 | ||
| Max.operierender Druck | Ports A, B, P (Bar) | 350 | |
| Port T (Bar) | 210 | ||
| Druckflüssigkeit | Mineralöl (HL, HLP) bis DIN 51524 | ||
| Andere Druckflüssigkeiten auf Anfrage! | |||
| Umgebungslufttemperaturbereich (℃) | 4WRA ... 2x | -20 ° C bis 70 ° C (-4 ° F bis 158 ° F) | |
| Viskositätsbereich (mm2/S) | 20 bis 380 (vorzugsweise 30 bis 46) | ||
| Fluid -Sauberkeitsklasse | NAS1638 CLASS9 oder ISO 4406 Klasse 20/18/15 | ||
| Elektrisch | ||||
| 1) Magnetdaten | ||||
| Spannungstyp | DC | |||
| Befehlswertsignal für 4WRA | ± 10vor 4 ~ 20 mA | |||
| Max. | 2.5 | 1.5 | 0.8 | |
| Magnetspulenwiderstand (ω) | Kaltwert bei 20 ° C | 2 | 4.8 | 19.5 |
| Max.Warmwert | 3 | 7.2 | 28.8 | |
| Pflicht (%) | Ed100% | |||
| Max.coil -Temperatur (℃) | 150 | |||
| Ventilschutz zu EN60529 | IP 65 | |||
| 2) Steuerelektronik | ||||
| Verstärker | 4WRA ... 2x | Vt-vspa2 -...- 2x | ||
| Versorgungsspannung (v) | Nennspannung | 24 | ||
| Niedrigerer Grenzwert | 21/22 (4WRA) | |||
| Oberer Grenzwert | 35 | |||
| Verbrauch des Verstärkers (a) | IMAX | <1,8 | ||
| Impulsstrom | 3 | |||
Merkmale:
▶ Direkt betriebenes proportionales Richtungsventil, um die Richtung und Größe eines Flusses zu steuern
▶ Für die Subplate -Montage: Das Portierungsmuster entspricht ISO4401
▶ Betätigung mittels proportionaler Solenoide mit zentralem Faden und abnehmbarer Spule
▶ Federzentrum -Steuerspuler
Anwendung:
Explosionssicheres proportionales Richtungsventil 4WRA 6-2X kann in der Herstellung schwerer Maschinen, Werkzeugmaschinen und industrieller Automatisierung verwendet werden.
Die Ventile bestehen im Grunde genommen aus: Körper (1) mit Montagebereich, Kontrollspulen (3) mit Kompressionsfedern (2), Magnetoiden (4) mit zentralem Gewinde.
Mit den magnetischen (4), die de-energisiert, wird die Kontrollspule (3) durch die Kompressionsfedern (2) in der zentralen Position gehalten.
Direct operation of the control spool (3) by energising one of the proportional solenoids(4) e.g. Kontrolle der Magnetrechte, dann im Verhältnis zum elektrischen Eingangssignal und der Verbindung von P zu A und B über Orifce-ähnliche Kreuzungen mit progressiven Flusseigenschaften nach links nach links nach links.
4WRA (E) ... A-2X Die 2 geschalteten Positionsventile sind jedoch nur mit Magnet "a" ausgestattet. Ein Stecker (6) ist am proportionalen Magnet "B" eingebaut.
Symbole von explosionssicherem proportionalem Richtungsventil 4WRA 6-2x
