Wenn hydraulische Systeme den Druck ohne Leckage halten müssen, ist die Rückschlagventil-Zwischenplatte Z2S 10 ein unverzichtbarer Bestandteil. Dieses vorgesteuerte Rückschlagventil von Bosch Rexroth ist seit Jahren eine zuverlässige Wahl in der Industriehydraulik. Wenn Sie wissen, wie es funktioniert, können Sie bessere Entscheidungen für Ihre Ausrüstung treffen.
Was das Z2S 10 anders macht
Das Z2S 10 ist nicht nur ein einfaches Rückschlagventil. Es handelt sich um eine vorgesteuerte Konstruktion, die zwischen hydraulischen Komponenten in einer von Ingenieuren so genannten Sandwichplattenkonfiguration sitzt. Dies bedeutet, dass Sie es direkt zwischen anderen Ventilen oder Antrieben stapeln können, ohne dass zusätzliche Rohrleitungen oder Montagehalterungen erforderlich sind. Das Ventil blockiert den Durchfluss vollständig in eine Richtung und ermöglicht bei Bedarf eine kontrollierte Freigabe durch ein Pilotsignal.
Das Design besteht aus zwei Hauptteilen, die zusammenarbeiten. Ein Steuerkolben reagiert auf den Steuerdruck und ein Kugelsitzventil übernimmt die eigentliche Sperrfunktion. Wenn der Steuerdruck den X- oder Y-Anschluss erreicht, verschiebt sich der Schieber und öffnet den Kugelsitz, sodass die Flüssigkeit zurückfließen kann. Ohne dieses Pilotsignal hält die Rückschlagventil-Zwischenplatte Z2S 10 den Kreislauf dicht und leckagefrei.
Technische Spezifikationen, die wichtig sind
Wenn Sie die Zahlen hinter dem Z2S 10 verstehen, können Sie feststellen, ob es zu Ihrem System passt. Dieses Ventil bewältigt Drücke bis zu 315 bar und deckt damit die meisten industriellen Anwendungen ab. Die Durchflusskapazität erreicht 120 Liter pro Minute und ist für mittlere bis große Antriebe geeignet. Der Öffnungsdruck in freier Fließrichtung ist in vier Varianten erhältlich: 1,5, 3, 6 oder 10 bar. Sie wählen die Version basierend darauf aus, wie viel Gegendruck Ihr System benötigt.
Auch der Temperaturbereich spielt eine Rolle. Standard-NBR-Dichtungen funktionieren bei -30 °C bis +80 °C, während FKM-Dichtungen bei -20 °C bis +80 °C funktionieren, aber eine bessere Kompatibilität mit biologisch abbaubaren Hydraulikflüssigkeiten bieten. Das Ventil wiegt etwa 3 Kilogramm und lässt sich in jeder Position montieren. Für die meisten Installationen funktioniert jedoch die vertikale Stapelung am besten.
Die Flüssigkeitsreinheit ist für die Rückschlagventil-Zwischenplatte Z2S 10 von entscheidender Bedeutung. Der Hersteller empfiehlt einen Reinheitsgrad nach ISO 4406 von 20/18/15 oder besser. Verschmutztes Öl führt zum Verkleben der Innenteile und zu Fehlfunktionen. Die Installation einer geeigneten Filterung verhindert diese Probleme und verlängert die Lebensdauer des Ventils.
So funktioniert der Pilotbetrieb
Die vorgesteuerte Funktion unterscheidet dieses Ventil von einfachen Rückschlagventilen. In einer typischen Konfiguration verbinden Sie Anschluss A1 mit Ihrem Stellantrieb und A2 mit Ihrem Wegeventil. Der Durchfluss bewegt sich frei von A1 nach A2, wenn der Druck die Öffnungsdruckeinstellung übersteigt. Wenn Sie jedoch versuchen, Flüssigkeit von A2 nach A1 zurückzudrücken, blockiert der Kugelsitz sie vollständig.
Um den eingeschlossenen Druck abzulassen, legen Sie Steuerdruck an Anschluss X an. Dieser Steuerdruck kann recht niedrig sein, oft nur 1,5 bis 10 bar, abhängig von Ihrer Konfiguration. Der Steuerkolben verschiebt sich und öffnet mechanisch das Kugelsitzventil. Jetzt kann Flüssigkeit von der Antriebsseite durch das Ventil zurückfließen. Diese kontrollierte Freigabe verhindert Stöße und Geräusche in Ihrem Hydraulikkreislauf.
Die Voröffnungsfunktion in Standardversionen bedeutet, dass das Ventil leicht zu öffnen beginnt, bevor der volle Steuerdruck ankommt. Dieser allmähliche Vorgang glättet den Druckübergang. Einige Versionen wie die SO41 eliminieren die Voröffnung für Anwendungen, bei denen Sie eine schärfere Steuerung wünschen, obwohl dies beim Umschalten zu mehr Geräuschen führen kann.
Installations- und Montagedetails
Die Montage der Rückschlagventil-Zwischenplatte Z2S 10 folgt der Norm ISO 4401 für Ventile der Größe 05. Das Montagemuster verwendet vier M6-Schrauben mit einem Drehmoment von 15,5 Newtonmetern. Die Oberflächenbeschaffenheit Ihrer Montageplatte sollte Rz 4 Mikrometer oder glatter sein, um Leckagen an den O-Ringen vorbei zu verhindern.
Berechnen Sie beim Stapeln von Bauteilen sorgfältig die Schraubenlänge. Sie müssen alle Sandwichplatten sowie das Basisventil oder den Verteiler durchgehen. Der Z2S 10 erhöht Ihre Stapelhöhe in der Standardkonfiguration um 50 Millimeter. Die Anschlussanschlüsse entsprechen den Standard-ISO-Mustern und sind daher mit den meisten industriellen Hydraulikkomponenten kompatibel.
O-Ringe dichten alle Anschlussverbindungen ab. Diese müssen mit Ihrer Hydraulikflüssigkeit kompatibel sein. Mineralölsysteme verwenden NBR-Dichtungen, während Systeme mit HETG oder anderen biologisch abbaubaren Flüssigkeiten FKM-Dichtungen benötigen. Der Einbau beschädigter oder falscher Dichtungen führt zu Leckage- und Verschmutzungsproblemen.
Häufige Anwendungen in der Industrie
Werkzeugmaschinen nutzen die Rückschlagventil-Zwischenplatte Z2S 10 zur Fixierung der Werkstückpositionen beim Werkzeugwechsel. Ohne dieses Ventil würde der Hydraulikzylinder aufgrund von Öllecks abdriften und die Präzision beeinträchtigen. Die Vorentriegelung ermöglicht eine kontrollierte Bewegung, wenn der Maschinenzyklus wieder aufgenommen wird.
Spritzgießmaschinen sind auf diese Ventile angewiesen, um den Formschließdruck während der Abkühlphase konstant zu halten. Jeder Druckabfall würde zu defekten Teilen führen. Der Z2S 10 verriegelt den Spannzylinder zuverlässig und nutzt zum Lösen zwischen den Zyklen nur minimalen Steuerdruck.
Hydraulische Pressen müssen bei mehrstufigen Umformvorgängen eine genaue Positionshaltung gewährleisten. Die Rückschlagventil-Zwischenplatte Z2S 10 verhindert, dass der Stößel zwischen den Pressenhüben nach unten kriecht. Dies verbessert die Teilequalität und die Bedienersicherheit, indem unerwartete Bewegungen vermieden werden.
Materialtransportgeräte wie Gabelstapler verwenden diese Ventile, um einen Lastabfall zu verhindern, wenn die Hydraulikleitungen ausfallen. Die vorgesteuerte Konstruktion ermöglicht normales Heben und Senken und bietet gleichzeitig eine Sicherheitssperre in Lasthalterichtung.
Bestellcodes und Varianten
Bosch Rexroth verwendet für die Z2S 10-Serie ein spezifisches Codesystem. Das Grundformat ist Z2S 10, gefolgt von Buchstaben und Zahlen, die die spezifischen Merkmale angeben. Eine leere Position bedeutet, dass beide Anschlüsse A und B eine Sperrfunktion haben. Der Buchstabe A bedeutet, dass nur Port A blockiert, während B bedeutet, dass nur Port B blockiert.
Die Zahl danach gibt den Öffnungsdruck an: 1 für 1,5 bar, 2 für 3 bar, 3 für 6 bar und 4 für 10 bar. Dann kommt 3X mit der Darstellung der Komponentenserie. Der Buchstabe V erscheint, wenn FKM-Dichtungen Standard-NBR-Dichtungen ersetzen. Zusatzcodes wie SO14, SO40, SO41 oder SO60 weisen auf besondere Merkmale wie Hubbegrenzung oder externe Steueranschlüsse hin.
Eine gängige Teilenummer ist R900407394 für die Standard-Doppelanschlussversion mit 1,5 bar Öffnungsdruck. Die Single-Port-A-Version trägt die Nummer R900407424. Wenn Sie FKM-Dichtungen für biologisch abbaubares Öl benötigen, suchen Sie nach Teilenummern wie R900407439.
Flüssigkeitskompatibilität und Wartung
Die Rückschlagventil-Zwischenplatte Z2S 10 funktioniert mit den meisten Hydraulikflüssigkeiten. Standardversionen verarbeiten problemlos Mineralöle wie HL, HLP und HVLP. Der Viskositätsbereich reicht von 2,8 bis 500 Quadratmillimetern pro Sekunde und deckt alles ab, von dünnen Hydraulikflüssigkeiten bis hin zu dicken Ölen bei kalten Bedingungen.
Bei biologisch abbaubaren Flüssigkeiten muss auf das Dichtungsmaterial geachtet werden. HFC-Flüssigkeiten arbeiten mit NBR-Dichtungen, HETG- und HFDU-Öle benötigen jedoch FKM-Dichtungen, um eine Verschlechterung zu verhindern. Die Verwendung des falschen Dichtungsmaterials führt zu Schwellungen, Verhärtungen oder Rissen, was zu Undichtigkeiten und Verunreinigungen führt.
Zur regelmäßigen Wartung gehört die Überprüfung der Sauberkeit der Hydraulikflüssigkeit und der Austausch von Filterelementen vor dem Bypass. Eine Verschmutzung äußert sich in einer trägen Reaktion des Ventils oder einer fehlenden Freigabe, wenn der Steuerdruck anliegt. Durch die Entnahme von Ölproben und deren Analyse gemäß ISO 4406-Standards werden Probleme frühzeitig erkannt.
Die Austauschintervalle der Dichtungen hängen von den Betriebsbedingungen ab. Hohe Betriebstemperaturen oder aggressive Flüssigkeiten verkürzen die Lebensdauer der Dichtung. Wenn Sie das Ventil umbauen, passen Sie das Dichtungsmaterial an Ihren Flüssigkeitstyp an und überprüfen Sie alle Innenteile auf Verschleiß oder Beschädigung.
Vergleich alternativer Lösungen
Andere Hersteller bieten vorgesteuerte Rückschlagventile an, die Sandwichplattenkonstruktion Z2S 10 bietet jedoch Vorteile. Die CVS-Serie von Parker bietet eine ähnliche Funktion mit einer höheren Durchflusskapazität von bis zu 150 Litern pro Minute, es fehlt jedoch die Voröffnungsfunktion, die Druckübergänge im Z2S 10 glättet. Die PVG-Serie von Eaton verwendet kompaktere Abmessungen, bietet jedoch weniger Öffnungsdruckoptionen.

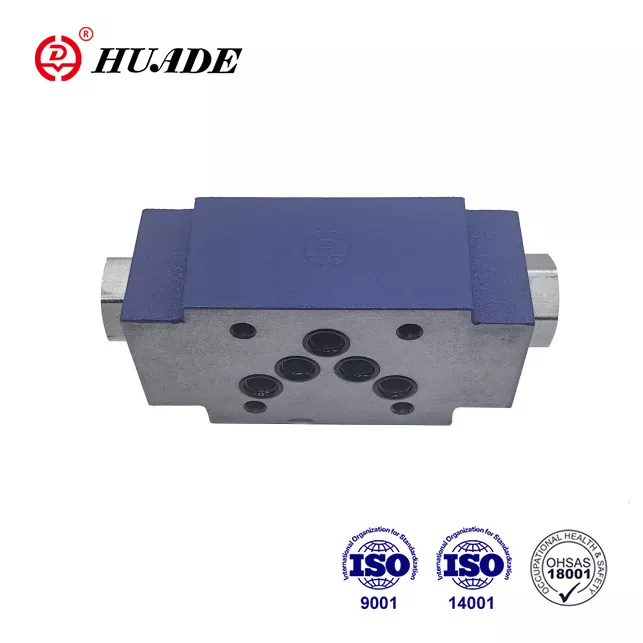

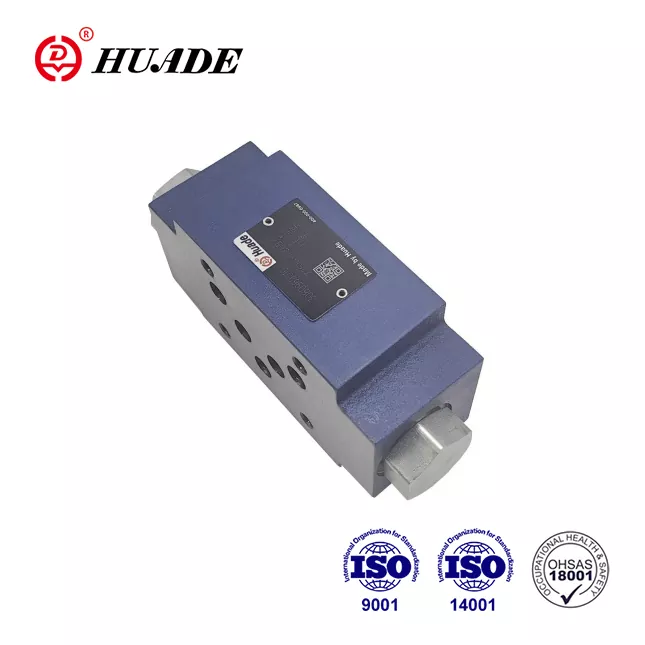

Einige asiatische Hersteller wie Huade produzieren Z2S 10-kompatible Ventile zu niedrigeren Preisen. Diese funktionieren in weniger anspruchsvollen Anwendungen ausreichend, können jedoch in rauen Umgebungen oder bei verschmutztem Öl möglicherweise nicht mit der Haltbarkeit von Bosch Rexroth mithalten. Die Metallurgie- und Dichtungsqualität in der Erstausrüstung erweist sich im Allgemeinen über eine lange Lebensdauer als besser.
Einfache Rückschlagventile ohne Vorsteuerung sind kostengünstiger und lassen sich kompakter montieren. Allerdings können sie den eingeschlossenen Druck nicht kontrolliert ablassen. Diese Einschränkung macht sie für Anwendungen ungeeignet, bei denen Sie den Aktuator kontrolliert in beide Richtungen bewegen müssen.
Anforderungen an den Steuerdruck
Das Verständnis des Steuerdruckbedarfs hilft Ihnen beim Entwurf zuverlässiger Schaltkreise. Die Rückschlagventil-Zwischenplatte Z2S 10 benötigt je nach Hauptdruck und Durchfluss nur etwa 1,5 bis 10 bar am Pilotanschluss, um vollständig zu öffnen. Dieser geringe Bedarf bedeutet, dass Sie häufig den Steuerdruck von vorhandenen Steuerventilen abgreifen können, ohne Verstärkerkreise hinzufügen zu müssen.
Das Steueröffnungsverhältnis von ca. 1 zu 11,5 zwischen Pilotfläche und Hauptkegelfläche sorgt für diese günstige Druckvervielfachung. Kleine Führungskräfte erzeugen große Öffnungskräfte am Kugelsitz. Diese Effizienz reduziert den Energieverbrauch und die Wärmeentwicklung in Ihrem System.
Wenn der Steuerdruck unter den Schwellenwert fällt, schließt das Ventil sofort. Die Federkraft drückt die Kugel fest in ihren Sitz. Dieses schnelle Schließen verhindert einen Rückfluss, kann jedoch zu Druckspitzen führen, wenn der Kreislauf nicht über die richtige Stoßdämpfung verfügt. Durch den Einbau kleiner Akkumulatoren oder Drosselventile werden diese Transienten gedämpft.
Überlegungen zur Systemintegration
Die Integration der Rückschlagventil-Zwischenplatte Z2S 10 in Ihren Hydraulikkreislauf erfordert Planung. Das Ventil muss zwischen dem Wegeventil und dem Stellantrieb an dem Anschluss sitzen, den Sie sperren möchten. Die Steuerleitungen werden an den gegenüberliegenden Arbeitsanschluss des Wegeventils angeschlossen, sodass der Steuerdruck automatisch ankommt, wenn Sie die Richtung umkehren.
Wichtig sind Tankanschlüsse für die Steuerkolbenentleerung. Die Version SO60 verfügt über einen separaten T-Anschluss zum Entleeren des Pilotabschnitts zum Tank und verhindert so einen Druckaufbau, der den Ventilbetrieb beeinträchtigen könnte. Bei Standardversionen erfolgt die Entladung intern über den Hauptstromkreis, was in den meisten Anwendungen einwandfrei funktioniert, in speziellen Stromkreisen jedoch zu Problemen führen kann.
Wenn Sie mehrere Z2S 10-Ventile in einem System verwenden, benötigt jedes Ventil ein eigenes Pilotsignal. Querverbindende Pilotanschlüsse können zu unerwarteten Wechselwirkungen führen, bei denen sich das Öffnen eines Ventils auf ein anderes auswirkt. Halten Sie die Steuerkreise unabhängig, es sei denn, Sie entwerfen sie speziell für den kombinierten Betrieb.
Beheben häufiger Probleme
Wenn die Zwischenplatte des Rückschlagventils Z2S 10 nicht richtig blockiert, ist in der Regel Verschmutzung die Ursache. Schmutzpartikel gelangen zwischen Kugel und Sitz und bilden so einen Leckpfad. In den meisten Fällen lässt sich das System durch Spülen und Verbessern der Filterung beheben. Wenn nach der Reinigung weiterhin Undichtigkeiten bestehen, weist der Sitz möglicherweise Schäden auf, die einen Austausch erfordern.
Lässt sich der Steuerkolben nicht mit Steuerdruck öffnen, liegt dies oft daran, dass der Steuerkolben festsitzt. Dies geschieht, wenn sich durch überhitztes Öl Lack ansammelt oder wenn Wasserverunreinigungen zu Korrosion führen. Durch Zerlegen und Reinigen des Ventils wird die Funktion wiederhergestellt, Sie sollten jedoch auch die Ursache im Zustand Ihrer Hydraulikflüssigkeit beheben.
Übermäßige Geräusche beim Öffnen deuten in der Regel auf Kavitation oder schnelle Druckänderungen hin. Normalerweise wird dies durch die Voröffnungsfunktion verhindert, sodass Geräusche entweder auf eine Version ohne Voröffnung oder auf verschlissene Innenteile schließen lassen, die den Öffnungsvorgang verzögern. Die Überprüfung der Version und die Prüfung auf Verschleiß helfen dabei, die erforderliche Reparatur zu ermitteln.
Eine langsame Reaktion auf Pilotsignale kann auf einen niedrigen Pilotdruck oder eine interne Leckage um den Steuerkolben hindeuten. Durch Messen des Steuerdrucks am Ventileinlass wird bestätigt, ob Ihr Schaltkreis ein ausreichendes Signal liefert. Eine interne Leckage erfordert einen Ventilumbau mit neuen Dichtungen und eine Überprüfung des Zustands der Spulenbohrung.
Kosten und Verfügbarkeit
Die Preise für die Rückschlagventil-Zwischenplatte Z2S 10 variieren je nach Region und Anbieter. Original-Bosch-Rexroth-Ventile über autorisierte Händler im Vereinigten Königreich kosten für Standardversionen etwa 605 £ vor Mehrwertsteuer. Die Preise in anderen Regionen variieren je nach lokalen Vertriebsnetzen und Einfuhrzöllen.
Alternative Anbieter und kompatible Produkte kosten weniger. In Asien hergestellte Äquivalente können 30 bis 50 Prozent unter den Bosch-Preisen liegen und bieten gleichzeitig eine angemessene Qualität für weniger kritische Anwendungen. Der Kauf über industrielle Lieferplattformen wie MISUMI oder allgemeine Marktplätze wie eBay bringt manchmal Rabatte mit sich, obwohl die Überprüfung der Echtheit wichtig ist.
Die Lieferzeiten hängen davon ab, ob die Händler die spezifische Version, die Sie benötigen, auf Lager haben. Gängige Varianten wie die 1,5-bar-Version mit Doppelanschluss sind schnell ab Lager lieferbar. Ungewöhnliche Konfigurationen mit Sonderoptionen erfordern möglicherweise Werksbestellungen mit einer Lieferzeit von mehreren Wochen. Vorausschauende Planung und die Bereitstellung von Ersatzteilen für kritische Maschinen verhindern kostspielige Ausfallzeiten.
Umwelt- und Zukunftstrends
Hydraulikgeräte verwenden zunehmend biologisch abbaubare Flüssigkeiten, um die Umweltbelastung durch verschüttete Flüssigkeiten und Lecks zu reduzieren. Die Rückschlagventil-Sandwichplatte Z2S 10 passt sich diesem Trend durch FKM-Dichtungsoptionen an, die mit HETG und anderen biobasierten Flüssigkeiten kompatibel sind. Dank dieser Kompatibilität können Sie auf eine umweltfreundliche Hydraulik umsteigen, ohne alle Ventile austauschen zu müssen.
Strengere Emissionsvorschriften fordern eine bessere Abdichtung hydraulischer Systeme. Die leckagefreie Blockierung im Z2S 10 trägt dazu bei, dass Maschinen diese Standards erfüllen. Besonders Geräte, die in sensiblen Umgebungen wie der Lebensmittelverarbeitung oder Reinräumen betrieben werden, profitieren von der zuverlässigen Abdichtung, die dieses Ventil bietet.
Zukünftige Entwicklungen könnten eine elektronische Überwachung von Hydraulikventilen ermöglichen. Sensoren zur Erfassung des Steuerdrucks, der Durchflussrate oder der Ventilposition könnten in Maschinensteuerungssysteme integriert werden. Während das grundlegende Z2S 10-Design rein mechanisch bleibt, würden diese Ergänzungen eine vorausschauende Wartung und eine bessere Systemoptimierung ermöglichen.
Die richtige Wahl treffen
Die Wahl der Rückschlagventil-Zwischenplatte Z2S 10 ist dann sinnvoll, wenn Sie eine zuverlässige Druckhaltung in einem kompakten Paket benötigen. Die Sandwichplattenmontage spart Platz und reduziert potenzielle Leckstellen im Vergleich zu Inline-Ventilinstallationen. Der Pilotbetrieb ermöglicht eine kontrollierte Freigabe ohne komplexe Zusatzschaltungen.
Berücksichtigen Sie bei der Bestellung Ihre Druckniveaus, Durchflussanforderungen und Flüssigkeitsart. Passen Sie den Öffnungsdruck an Ihre Systemanforderungen an und achten Sie dabei auf einen Ausgleich zwischen geringem Widerstand im freien Durchfluss und ausreichender Vorspannung für festen Sitz. Wählen Sie FKM-Dichtungen, wenn Sie etwas anderes als Mineralöl verwenden, um eine lange Lebensdauer der Dichtungen zu gewährleisten.
Der Z2S 10 funktioniert am besten in Systemen mit guter Flüssigkeitsreinheit und regelmäßiger Wartung. Wenn Ihr Betrieb dazu neigt, die Wartung zu vernachlässigen oder stark verschmutzt zu sein, kann es zu Problemen mit der Zuverlässigkeit des Ventils kommen. In diesen Fällen könnten robustere Konstruktionen mit größeren Abständen trotz höherer Leckraten besser funktionieren.
Für die meisten industriellen Hydraulikanwendungen, die Positionshaltung und kontrollierte Freigabe erfordern, bietet die Rückschlagventil-Sandwichplatte Z2S 10 zuverlässige Leistung zu angemessenen Kosten. Seine lange Erfolgsgeschichte und breite Verfügbarkeit machen es zu einer sicheren Wahl sowohl für Neukonstruktionen als auch für Ersatzanwendungen.
