Wenn Sie eine präzise Durchflussregelung in kompakten Hydrauliksystemen benötigen, bietet die Rückschlagventil-Sandwichplatte Z2S 10 eine zuverlässige Lösung. Dieses vorgesteuerte Rückschlagventil von Bosch Rexroth sorgt für eine leckagefreie Absperrung im platzsparenden Sandwichplatten-Design. Der Z2S 10 eignet sich für kleinere bis mittelgroße Hydraulikanwendungen, bei denen die Aufrechterhaltung der Position und die Verhinderung von Rückfluss von entscheidender Bedeutung sind.
Der Z2S 10 verwendet die gleichen grundlegenden Designprinzipien wie die größeren Modelle der Z2S-Serie, aber seine Bezeichnung der Größe 10 bedeutet, dass er eher für CETOP 05-Montagemuster als für die größeren CETOP 07-Schnittstellen geeignet ist. Aufgrund dieser geringeren Stellfläche eignet sich die Rückschlagventil-Sandwichplatte Z2S 10 ideal für mobile Geräte, kompakte Industriemaschinen und Anwendungen, bei denen der Platz knapp ist.
Kerndesignmerkmale
Die Rückschlagventil-Sandwichplatte Z2S 10 arbeitet über einen federbelasteten Tellermechanismus in Kombination mit einer Pilotsteuerung. Hydraulikflüssigkeit fließt ungehindert von Anschluss A1 nach A2 oder B1 nach B2, wenn der Druck in Vorwärtsrichtung drückt. Das Ventilelement hebt sich von seinem Sitz ab, sodass das Öl mit minimalem Widerstand passieren kann. Wenn der Durchfluss umzukehren versucht, drücken die Feder und der Gegendruck den Teller fest gegen seinen Sitz und erzeugen eine Metall-auf-Metall-Dichtung, die jegliche Leckage verhindert.
Was das Z2S 10 von einfachen Rückschlagventilen unterscheidet, ist seine Pilotbetriebsfähigkeit. Durch Druckbeaufschlagung des Steueranschlusses X oder Y wird das Ventil hydraulisch entgegen der Sperrrichtung geöffnet. Diese Funktion ermöglicht das kontrollierte Absenken von Lasten oder den gezielten Rückfluss, wenn Ihr Systemdesign dies erfordert. Ohne Steuerdruck behält das Rückschlagventil-Zwischenplatte Z2S 10 seine Sperrfunktion unbegrenzt bei, ohne dass es zu Drift oder Leckage kommt.
Die Sandwichplattenkonfiguration des Z2S 10 ist etwa 162 mm lang und 57 mm hoch. Wenn das Ventil zwischen anderen Hydraulikkomponenten installiert wird, erhöht es die Stapeldicke um etwa 25 mm. Vier M8-Schrauben sichern die Hauptbefestigungspunkte, während zwei M5-Schrauben Hilfsanschlüsse übernehmen. Das Gesamtgewicht beträgt je nach Variante und Optionen etwa 2,8 bis 3,2 Kilogramm.
Bosch Rexroth fertigt den Ventilkörper Z2S 10 aus hochwertigem Gusseisen oder Stahl mit korrosionsbeständiger Oberflächenbehandlung. In der Standardausführung kommen NBR-Dichtungen zum Einsatz, die für mineralische Hydrauliköle geeignet sind. Wenn Ihre Anwendung Phosphatesterflüssigkeiten oder andere synthetische Hydraulikflüssigkeiten erfordert, können Sie FKM-Dichtungen spezifizieren, indem Sie Ihrer Teilenummer die Bezeichnung „V“ hinzufügen.
Technische Spezifikationen
Die Rückschlagventil-Sandwichplatte Z2S 10 bewältigt einen maximalen Arbeitsdruck von bis zu 315 bar, identisch mit ihrem größeren Gegenstück Z2S 16. Diese 31,5 Megapascal-Leistung bedeutet, dass der Z2S 10 auch in Hochdruck-Hydraulikkreisläufen zuverlässig arbeitet. Die maximale Durchflusskapazität beträgt 80 Liter pro Minute in Freiflussrichtung, was für die meisten kleinen bis mittleren Aktuatoren und Hydraulikmotoren geeignet ist.
Zu den Öffnungsdruckoptionen für den Z2S 10 gehören Einstellungen von 3, 5, 7,5 und 10 bar. Dieser Öffnungsdruck bestimmt, wie viel Gegendruck sich aufbaut, bevor das Ventil vollständig sitzt. Niedrigere Öffnungsdrücke sorgen für eine strengere Kontrolle mit weniger Druckaufbau, während höhere Einstellungen mehr Gegendruck vor dem Blockieren tolerieren. Ihre Auswahl hängt davon ab, ob Ihre Anwendung eine sofortige Abschaltung erfordert oder einen gewissen Druckanstieg beim Schließen verkraften kann.
Der Betriebstemperaturbereich reicht von -30 °C bis +80 °C mit Standard-NBR-Dichtungen. FKM-Dichtungsvarianten funktionieren bei -20 °C bis +80 °C. Diese Temperaturgrenzen gelten für die meisten Betriebsumgebungen industrieller und mobiler Geräte. Für den ordnungsgemäßen Betrieb des Z2S 10 sollte Ihre Hydraulikflüssigkeit eine Viskosität zwischen 2,8 und 500 Quadratmillimetern pro Sekunde beibehalten.
Die Flüssigkeitsreinheit beeinflusst die Zuverlässigkeit der Rückschlagventil-Sandwichplatte Z2S 10 erheblich. Als Mindestreinheitsstandards gibt Bosch Rexroth NAS 1638 Klasse 9 oder ISO 4406 20/18/15 vor. Verunreinigtes Öl enthält Partikel, die sich in den Dichtflächen festsetzen und Leckagen verursachen oder das ordnungsgemäße Schließen des Ventils verhindern können. Die Installation einer angemessenen Filterung vor dem Z2S 10 schützt Ihre Investition und gewährleistet eine konstante Leistung.
Die Pilotflächenverhältnisse im Z2S 10-Design folgen ähnlichen Proportionen wie bei anderen Ventilen der Z2S-Serie. Das Verhältnis zwischen Pilotfläche und Blockierfläche schafft einen mechanischen Vorteil, sodass ein relativ niedriger Pilotdruck das Ventil gegenüber einem hohen Systemdruck öffnen kann. Dieses Design bedeutet, dass Sie keine separaten Hochdruck-Pilotversorgungen benötigen, um den Z2S 10 effektiv zu betreiben.
Allgemeine Anwendungen
In mobilen hydraulischen Geräten wird häufig das Zwischenplatten-Rückschlagventil Z2S 10 eingesetzt. Kompaktbagger, Kompaktlader und Landmaschinen profitieren von der geringen Größe und zuverlässigen Sperrfunktion des Ventils. Wenn eine Ladeschaufel Material über Kopf hält, verhindert der Z2S 10 das Abdriften des Zylinders, selbst wenn die Hydraulikschläuche ausfallen oder der Bediener die Steuerhebel versehentlich in die neutrale Position bewegt.
Industrielle Pressenausrüstung verwendet den Z2S 10, um die Stößelposition während der Umformvorgänge beizubehalten. Metallstanzpressen, Bremspressen und Formpressen benötigen Zylinder, die beim Aufbringen von Umformkräften exakte Positionen halten. Die leckagefreie Eigenschaft der Rückschlagventil-Sandwichplatte Z2S 10 sorgt für Maßhaltigkeit bei fertigen Teilen, indem jede Zylinderbewegung während des Presszyklus eliminiert wird.
Holzbearbeitungsmaschinen verfügen über den Z2S 10 für Klemm- und Niederhalterschaltungen. CNC-Fräsmaschinen, Kantenanleimmaschinen und Plattensägen verwenden hydraulische Klemmen, um Werkstücke während der Schneidvorgänge zu sichern. Das Sandwichplattenformat ermöglicht es Maschinenbauern, kompakte Ventilverteiler zu erstellen, die mehrere Spannkreise auf begrenztem Raum unter Arbeitstischen integrieren.
Hubtische und Scherenhebebühnen vertrauen bei der Lasthaltesicherheit auf den Z2S 10. Wenn eine Hebebühne Arbeiter oder Materialien an erhöhten Positionen unterstützt, sorgt die Rückschlagventil-Sandwichplatte Z2S 10 für redundante Sicherheit, indem sie Zylinderanschlüsse unabhängig vom Hauptwegeventil blockiert. Selbst wenn Steuerventile ausfallen oder Hydraulikleitungen reißen, verhindert der Z2S 10 ein unkontrolliertes Absinken.
Kunststoffspritzgießmaschinen im kleineren Tonnagebereich nutzen die Z2S 10 für Formspannkreise. Das Ventil behält während des gesamten Einspritz- und Kühlzyklus eine präzise Schließkraft bei. Die Sandwichplattenmontage vereinfacht die Verteilerkonstruktion, da Ingenieure mehrere Ventilfunktionen vertikal stapeln können, anstatt sie in größeren horizontalen Mustern anzuordnen.
Einkauf und Preise
Original Bosch Rexroth Rückschlagventil-Sandwichplatte Z2S 10 Einheiten kosten bei autorisierten Händlern normalerweise zwischen 180 und 280 US-Dollar. Offizielle Rexroth-Kanäle bieten vollständige technische Dokumentation, Garantieabdeckung und Zugang zu anwendungstechnischem Support. Die Lieferzeit beträgt in der Regel ein bis zwei Wochen für Standardkonfigurationen, die sich im Lagerbestand des Händlers befinden.
Spezialisierte Hydrauliklieferanten wie Airline Hydraulics und [BuyRexroth.com](http://buyrexroth.com/) unterhalten Lagerbestände speziell für den nordamerikanischen Markt. Diese Händler versenden oft innerhalb von drei bis sieben Tagen und können Paketangebote anbieten, wenn Sie mehrere Ventile oder komplette Hydrauliksysteme bestellen. Ihre Preise liegen im Allgemeinen je nach Menge und Konfiguration im Bereich von 170 bis 260 Dollar.
Europäische Käufer können über lokale Bosch Rexroth-Servicezentren und autorisierte Händler in Deutschland, Frankreich, Italien und anderen Märkten auf den Z2S 10 zugreifen. Die Preise auf europäischen Märkten liegen bei etwa 160 bis 250 Euro, mit ähnlichen Lieferzeiten wie bei nordamerikanischen Quellen.

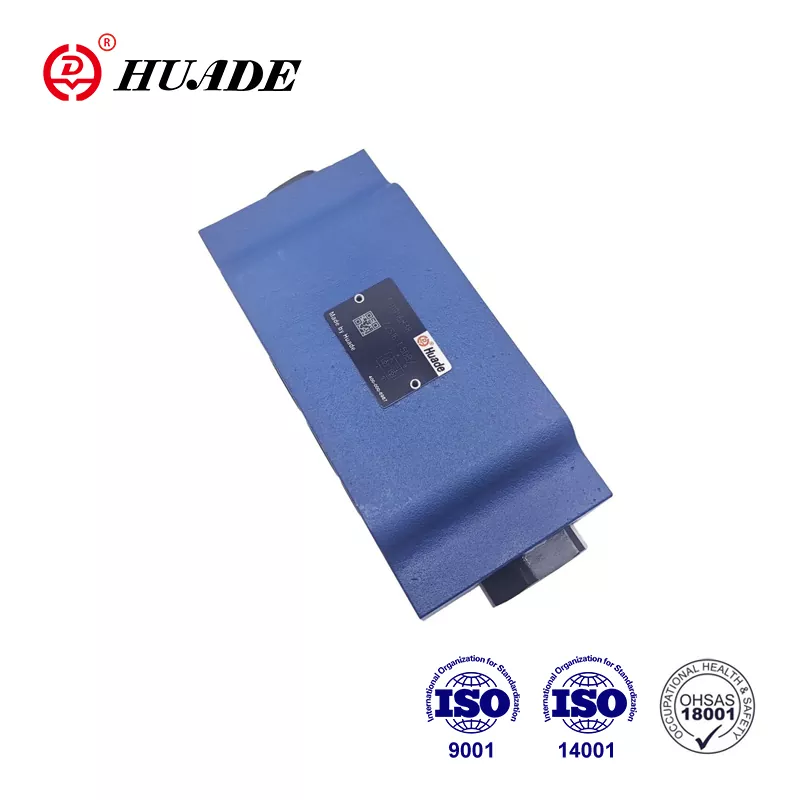

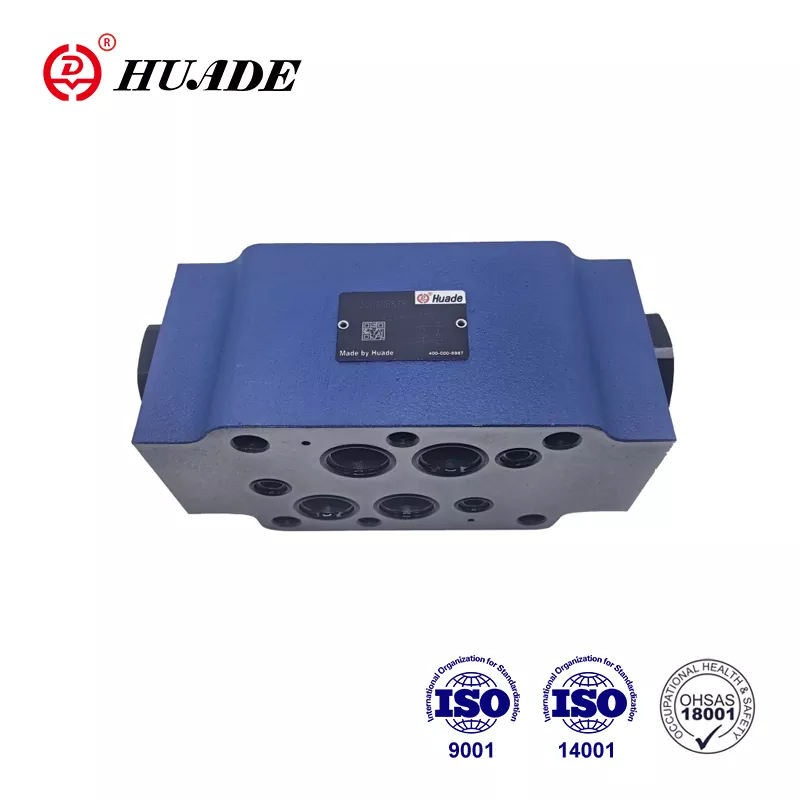

Alternative Hersteller produzieren kompatible Versionen der Rückschlagventil-Sandwichplatte Z2S 10. Der chinesische Hersteller Huade Hydraulic stellt die HD Z2S 10-Serie her, die das gleiche CETOP 05-Montagemuster und ähnliche Spezifikationen beibehält. Diese Alternativen kosten in der Regel 25 bis 35 Prozent weniger als Originalprodukte von Rexroth und liegen bei etwa 120 bis 200 Dollar. Der Nachteil besteht darin, dass die technische Dokumentation reduziert und der Garantiesupport weniger umfassend ist.
Überprüfen Sie bei der Bestellung des Z2S 10 die vollständige Teilenummer, einschließlich Serienbezeichnung, Öffnungsdruckcode und Spezifikation des Dichtungsmaterials. Eine vollständige Teilenummer könnte für ein 3-bar-Öffnungsdruckventil mit NBR-Dichtungen in der aktuellen 5X-Serie wie folgt aussehen: Z2S10-1-5X. Durch das Hinzufügen von „/V“ werden FKM-Dichtungen spezifiziert, während die Blockierungskonfiguration (A, B oder AB) früher in der Teilenummernfolge erscheint.
Installationsrichtlinien
Der Einbau einer Rückschlagventil-Zwischenplatte Z2S 10 erfordert sorgfältige Vorbereitung der Montagefläche. Die Passfläche muss eine maximale Rauheit von Ra 0,8 erreichen und eine Ebenheit von 0,01 mm pro 100 mm Oberflächenlänge aufweisen. Bei diesen Spezifikationen handelt es sich nicht um optionale Empfehlungen. Raue oder verzogene Montageflächen führen zu Undichtigkeiten des O-Rings, was den gesamten Zweck der Verwendung eines leckagefreien Rückschlagventils beeinträchtigt.
Der Z2S 10 verwendet spezifische O-Ring-Größen, die sich von denen größerer Z2S-Modelle unterscheiden. Für die Hauptanschlüsse A, B, P und T sind O-Ringe mit einem Außendurchmesser von 16 mm und einem Querschnitt von 2 mm erforderlich. Die Steueranschlüsse X und Y verwenden kleinere O-Ringe von 8 mm x 1,5 mm. Vergewissern Sie sich vor der Installation, dass Sie über das richtige O-Ring-Set verfügen, da die Verwendung falscher Größen Leckagen und mögliche Kontaminationsprobleme zur Folge hat.
Bei Sandwichplatten-Installationen sind die Drehmomentangaben von entscheidender Bedeutung. Ziehen Sie die vier M8-Befestigungsschrauben über Kreuz mit einem Drehmoment von 41 Newtonmetern an. Die beiden M5-Hilfsschrauben erfordern ein Drehmoment von 8,8 Newtonmetern. Ein zu geringes Drehmoment führt zu Undichtigkeiten und einer möglichen Ventilverschiebung, während ein zu hohes Drehmoment zu einer Verformung des Ventilkörpers aus Aluminium oder Gusseisen führen kann. Benutzen Sie immer einen kalibrierten Drehmomentschlüssel und keine Schlagschrauber oder schätzen Sie nach Gefühl.
Positionieren Sie die Rückschlagventil-Zwischenplatte Z2S 10 so, dass die Passstifte genau mit den Löchern in Ihrem Montageverteiler oder Ihrer Unterplatte übereinstimmen. Diese Passstifte verhindern eine seitliche Bewegung, die bei Druckzyklen zum Abscheren der O-Ringe führen könnte. Reinigen Sie alle Montageflächen vor dem Zusammenbau gründlich, um Metallspäne, Schmutz oder altes Dichtungsmaterial zu entfernen, das die Dichtung beeinträchtigen könnte.
Nachdem Sie alle Schrauben befestigt haben, füllen Sie Ihr Hydrauliksystem mit sauberer Flüssigkeit und betätigen Sie die Aktuatoren mehrmals, bevor Sie die volle Arbeitslast aufbringen. Bei diesem Einfahrvorgang wird eingeschlossene Luft entfernt und überprüft, ob der Z2S 10 ordnungsgemäß funktioniert. Achten Sie bei der Erstinbetriebnahme auf äußere Leckagen rund um die O-Ring-Dichtungen. Kleine Lecks, die bei der ersten Druckbeaufschlagung auftreten, weisen häufig auf ein falsches Schraubendrehmoment oder eine Oberflächenverunreinigung hin.
Überlegungen zur Systemintegration
Die Rückschlagventil-Zwischenplatte Z2S 10 wird normalerweise zwischen einem Wegeventil und dem hydraulischen Aktuator installiert, den es steuert. Durch diese Platzierung kann der Z2S 10 die Aktuatoranschlüsse blockieren, wenn sich das Wegeventil in die neutrale Position bewegt. Die Pilotanschlüsse sind mit den Arbeitsanschlüssen des Wegeventils verbunden, sodass jeder beabsichtigte Durchfluss durch das Wegeventil auch den Z2S 10 in die entsprechende Richtung öffnet.
Achten Sie bei der Integration des Z2S 10 in vertikale Zylinderanwendungen wie Hubtische oder Pressenstößel auf die Anschlüsse des Pilotanschlusses. Der Steuerdruck muss sowohl die Öffnungsdruckfeder als auch den Systemdruck überwinden, der versucht, das Ventil zu schließen. Ein unzureichender Steuerdruck verhindert, dass sich das Ventil öffnet, sodass Ihr Stellantrieb auch dann in seiner Position verriegelt bleibt, wenn Sie eine Bewegung befehlen.
Tankanschlussverbindungen erfordern beim Z2S 10 besondere Aufmerksamkeit. Der Y-Pilotanschluss wird normalerweise entweder direkt oder über den Tankanschluss des Wegeventils mit dem Tank verbunden. Diese Verbindung muss echten Atmosphärendruck erreichen, damit das Ventil zuverlässig schließt. Jeglicher Gegendruck in der Tankleitung kann ein vollständiges Schließen des Ventils verhindern, was zu einer unerwünschten Antriebsdrift führt.
Berücksichtigen Sie bei der Dimensionierung Ihres Hydrauliksystems den Druckabfall durch die Rückschlagventil-Zwischenplatte Z2S 10. Ein ordnungsgemäß funktionierender Z2S 10 weist bei maximalem Nenndurchfluss in der freien Durchflussrichtung einen Druckverlust von weniger als 3 bar auf. Dieser Druckabfall verringert die verfügbare Kraft an Ihrem Aktuator und erzeugt Wärme in Ihrem Hydrauliköl. Eine Überdimensionierung des Z2S 10 für Ihre Durchflussanforderungen minimiert den Druckabfall und verbessert die Systemeffizienz.
Mehrere Z2S 10-Ventile können in Sandwichplattenkonfigurationen gestapelt werden, um mehrere Stellantriebe über einen kompakten Verteiler zu steuern. Dieser modulare Ansatz vereinfacht die Installation und reduziert die Anzahl der benötigten separaten Ventilmontageorte. Allerdings erhöht jede zusätzliche Ventilschicht die Stapelhöhe und erhöht die Anzahl der O-Ring-Dichtungen, die ordnungsgemäß installiert werden müssen.
Wartungsanforderungen
Die Rückschlagventil-Sandwichplatte Z2S 10 benötigt bei Betrieb innerhalb der Designspezifikationen relativ wenig Wartung. Planen Sie Inspektionen alle sechs bis zwölf Monate ein, abhängig von Ihrem Arbeitszyklus und Ihrer Betriebsumgebung. Überprüfen Sie bei Inspektionen, ob um die O-Ring-Dichtungen herum Öl austritt, und vergewissern Sie sich, dass die Stellantriebe ihre Position ordnungsgemäß halten, wenn die Wegeventile zentriert sind.
Testen Sie den Pilotbetrieb, indem Sie eine langsame Bewegung des Aktuators befehlen und eine gleichmäßige, gleichmäßige Bewegung bestätigen. Eine ruckartige oder zögernde Bewegung kann darauf hindeuten, dass sich der Z2S 10 aufgrund von Verschmutzung oder unzureichendem Steuerdruck nicht vollständig öffnet. Messen Sie den Steuerdruck an den X- und Y-Anschlüssen unter Betriebsbedingungen, um sicherzustellen, dass er die Öffnungsdruckspezifikation zuzüglich etwaiger Reibung im Steuerkreis übersteigt.
Ersetzen Sie O-Ring-Dichtungen alle zwei bis fünf Jahre als vorbeugende Wartung, unabhängig davon, ob Sie Undichtigkeiten feststellen. NBR- und FKM-Dichtungsmaterialien härten im Laufe der Zeit durch Temperaturwechsel und chemische Einwirkung allmählich aus. Verhärtete Dichtungen verlieren ihre Fähigkeit, sich an kleinere Oberflächenunregelmäßigkeiten anzupassen, was schließlich zu Undichtigkeiten führt. Überprüfen Sie beim Austausch von Dichtungen die Ventilkegel- und Sitzflächen auf Riefen, Erosion oder eingebettete Verunreinigungen.
Überwachen Sie den Druckabfall an der Rückschlagventil-Zwischenplatte Z2S 10 während des regulären Betriebs. Ein im Laufe der Zeit zunehmender Druckabfall weist auf eine Ansammlung von Verunreinigungen in den inneren Durchgängen oder eine teilweise Verstopfung des Tellerelements hin. Ignorieren Sie nicht die allmählich ansteigenden Druckabfälle, da sie auf sich entwickelnde Probleme hinweisen, die schließlich zum vollständigen Ausfall des Ventils führen.
Wenn der Z2S 10 bei Anlegen des Steuerdrucks nicht löst, prüfen Sie zunächst, ob am Ventileinlass ausreichend Steuerdruck vorhanden ist. Verstopfte oder eingeschränkte Pilotpassagen führen häufig zu Auslösefehlern. Überprüfen Sie, ob die Tankanschlüsse tatsächlich ohne Einschränkungen den atmosphärischen Druck erreichen. Wenn diese Schaltkreise ordnungsgemäß funktionieren, sich das Ventil aber immer noch nicht öffnen lässt, liegt wahrscheinlich eine interne Verunreinigung vor, die den Tellermechanismus blockiert.
Ein vollständiger Ventilausfall, bei dem eine Rückleckage auftritt, bedeutet, dass der Teller oder Sitz beschädigt ist. Metallpartikel von anderen Stellen in Ihrem System können sich in den Dichtflächen festsetzen und so einen dichten Verschluss verhindern. Ersetzen Sie zu diesem Zeitpunkt das gesamte Z2S 10-Ventil, anstatt Reparaturen vor Ort durchzuführen. Die für ordnungsgemäße Dichtflächen erforderliche Präzisionsbearbeitung macht eine Reparatur vor Ort undurchführbar.
Vergleich von Alternativen der Größe 10
Parker Hannifin fertigt vorgesteuerte Rückschlagventile in ähnlichen Größenbereichen wie das Z2S 10. Die Sandwichventile CETOP 05 von Parker bieten vergleichbare Spezifikationen mit leicht unterschiedlichen Innenkonstruktionen. Ihre Preise entsprechen in der Regel denen von Bosch Rexroth, sodass Ihre Wahl mehr von vorhandenen Systemkomponenten und Händlerbeziehungen als von Kostenüberlegungen abhängt.
HYDAC produziert Sandwichplatten-Rückschlagventile, die auf ISO 4401-05-Mustern montiert werden und der Z2S 10-Grundfläche entsprechen. HYDAC legt Wert auf Korrosionsbeständigkeit und bietet Varianten mit Voröffnungsfunktionen an, die hydraulische Stöße bei Ventilübergängen reduzieren. Ihr Preis liegt etwa 10 bis 15 Prozent über dem der Rückschlagventil-Sandwichplatte Z2S 10, aber Anwendungen, die empfindlich auf Druckspitzen reagieren, können den Aufpreis rechtfertigen.
Der Huade HD Z2S 10 stellt eine direkte Ersatzoption dar, die in China hergestellt wird. Huade behält identische Montageabmessungen, Anschlussmuster und Druckwerte bei und verkauft es zu deutlich niedrigeren Preisen. Viele Benutzer setzen Huade-Ventile erfolgreich in kostensensiblen Anwendungen ein, bei denen Ausfallzeiten überschaubare Folgen haben. Kritische Sicherheitssysteme profitieren jedoch von der bewährten Qualitätsbilanz und dem umfassenden technischen Support von Bosch Rexroth.
Eaton Vickers produziert Pilot-Rückschlagventile, die für höhere Durchflussraten optimiert sind. Wenn Ihre Anwendung die 80-Liter-pro-Minute-Grenze des Z2S 10 überschreitet, ziehen Sie Vickers-Alternativen in Betracht, die möglicherweise bessere Durchflusseigenschaften bieten. Ihre Montagemuster verwenden ähnliche, aber nicht identische Abmessungen. Überprüfen Sie daher vor der Bestellung die Kompatibilität.
Sun Hydraulics stellt pilotgesteuerte Rückschlagventile im Patronenstil her, die eine Alternative zu Sandwichplattenkonstruktionen bieten. Obwohl Sun-Kartuschen kein direkter Ersatz für die Z2S 10 sind, können sie mit unterschiedlichen Verteilerdesigns ähnliche Funktionen erreichen. Diese Option ist vor allem für neue Systemdesigns und nicht für Retrofit-Anwendungen sinnvoll.
Serienvarianten und Teilenummern
Bosch Rexroth produziert die Rückschlagventil-Zwischenplatte Z2S 10 in mehreren Baureihenbezeichnungen. Die 5X-Serie repräsentiert die aktuelle Produktion mit NBR-Dichtungen für Mineralölanwendungen. Frühere Serien wie 50 und 60 kommen immer noch in älteren Systemen vor, aber Neuinstallationen sollten 5X-Komponenten vorsehen, um künftig die beste Teileverfügbarkeit zu gewährleisten.
Das Hinzufügen von „V“ zur Teilenummer gibt FKM-Dichtungen anstelle von Standard-NBR an. Z2S10-1-5X verwendet beispielsweise Mineralöldichtungen, während Z2S10-1-5X/V FKM-Dichtungen verwendet, die für Phosphatester oder synthetische Flüssigkeiten ausgelegt sind. Diese Unterscheidung ist bei Anwendungen wie feuerbeständiger Hydraulik oder Systemen, die umweltfreundliche, biologisch abbaubare Öle verwenden, von Bedeutung.
Die Sperrkonfiguration erscheint in der Teilenummer als Buchstabencode. „A“ bedeutet, dass nur Port A blockiert wird, „B“ nur Port B blockiert und „AB“ beide Ports blockiert. Die meisten Anwendungen verwenden die AB-Konfiguration, da sie maximale Flexibilität für verschiedene Schaltungsdesigns bietet. Die Single-Port-Blockierung dient speziellen Zwecken, bei denen Sie nur eine Seite eines Aktuators festhalten müssen.
Der Öffnungsdruck wird als numerischer Code angezeigt: „1“ bedeutet 3 bar, „2“ bedeutet 5 bar, „3“ bedeutet 7,5 bar und „4“ bedeutet 10 bar Öffnungsdruck. Niedrigere Öffnungsdrücke sorgen für eine bessere Kontrolle, ermöglichen jedoch möglicherweise einen höheren Gegendruck vor dem Einsetzen. Höhere Öffnungsdrücke tolerieren Systemdruckschwankungen besser, erfordern jedoch mehr Steuerdruck zum Öffnen.
Vollständige Teilenummern wie R900409844 oder R900481624 kennzeichnen bestimmte Z2S 10-Konfigurationen im Bestellsystem von Bosch Rexroth. Verwenden Sie bei der Bestellung von Ersatzteilen immer diese vollständigen Teilenummern, um sicherzustellen, dass Sie genau die richtige Ventilspezifikation für Ihre Anwendung erhalten. Allgemeine Beschreibungen oder unvollständige Teilenummern können dazu führen, dass Sie falsche Konfigurationen erhalten.
Beheben häufiger Probleme
Wenn die Zwischenplatte des Rückschlagventils Z2S 10 die Last nicht halten kann und eine Drift des Stellantriebs zulässt, müssen mehrere Ursachen untersucht werden. Stellen Sie zunächst sicher, dass die Pilotanschlüsse keinen unbeabsichtigten Druck erhalten, der das Ventil öffnet. Quer verbundene Steuerleitungen oder undichte Wegeventile können genug Druck erzeugen, um den Z2S 10 zu öffnen, selbst wenn eine Blockierung zu erwarten ist.
Überprüfen Sie die Hydraulikflüssigkeit auf Verunreinigungen, indem Sie eine Ölprobe entnehmen und diese auf Partikelanzahl analysieren. Selbst feine Partikel, die mit bloßem Auge nicht sichtbar sind, können eine ordnungsgemäße Abdichtung verhindern. Wenn der Verschmutzungsgrad die ISO 4406 20/18/15-Spezifikationen überschreitet, reinigen oder ersetzen Sie die Systemfilter und erwägen Sie den Einbau einer feineren Filterung vor dem Z2S 10.
Untersuchen Sie externe Leckagemuster sorgfältig. Undichtigkeiten im Bereich der O-Ring-Nuten weisen entweder auf beschädigte Dichtungen, ein falsches Schraubendrehmoment oder verzogene Montageflächen hin. Das Austreten von Öl aus dem Ventilkörper selbst deutet auf einen inneren Schaden hin, der einen vollständigen Austausch des Ventils erforderlich macht. Versuchen Sie niemals, interne Komponenten vor Ort zu reparieren, da die erforderliche Präzision die typischen Werkstattfähigkeiten übersteigt.
Wenn sich der Z2S 10 beim Anlegen des Steuerdrucks nicht lösen lässt, messen Sie den tatsächlichen Druck an den Steueranschlüssen X und Y während des Betriebs. Sie benötigen einen Druck, der über dem spezifizierten Öffnungsdruck liegt, zuzüglich etwaiger Reibung in den Pilotkanälen. Unzureichender Steuerdruck ist die häufigste Ursache für Auslösefehler. Überprüfen Sie Ihr Wegeventil auf verstopfte Steuerleitungen, zu kleine Steuerkanäle oder unzureichenden Druck.
Ungewöhnliche Geräusche der Rückschlagventil-Zwischenplatte Z2S 10 während des Betriebs weisen normalerweise auf Kavitation oder Lufteinschlüsse hin. Stellen Sie sicher, dass Ihre Tankanschlüsse den richtigen Ölstand aufrechterhalten und dass in den Saugleitungen keine Luft eindringt. Kavitationsschäden können die Ventilsitz- und Ventiltelleroberflächen schnell zerstören und einen vollständigen Austausch erforderlich machen.
Zukünftige Entwicklungen
Das Design von Hydrauliksystemen entwickelt sich weiterhin hin zu besseren Überwachungs- und Diagnosemöglichkeiten. Während die Basis-Rückschlagventil-Zwischenplatte Z2S 10 eine rein mechanische Komponente bleibt, integrieren moderne Systeme zunehmend Drucksensoren und Positionswandler in Ventilverteiler. Diese Sensoren liefern Echtzeit-Feedback über den Ventilbetrieb und den Systemzustand, ohne dass Änderungen am Z2S 10 selbst erforderlich sind.
Der Wandel hin zu elektrohydraulischen Systemen schafft neue Anwendungen für vorgesteuerte Rückschlagventile. Elektrische Aktuatoren übernehmen die präzise Positionierung, während hydraulische Schaltkreise für eine hohe Kraftunterstützung sorgen und der Z2S 10 hydraulische Positionen bei Stromunterbrechungen sichert. Diese komplementäre Beziehung erweitert die Anwendungsfälle für kompakte Rückschlagventile in Hybridantriebssystemen.
Umweltvorschriften führen zu Änderungen bei der Formulierung von Hydraulikflüssigkeiten. Biologisch abbaubare Öle und Alternativen mit geringer Toxizität gewinnen Marktanteile, insbesondere bei mobilen Geräten und an umweltsensiblen Standorten. Zukünftige Z2S 10-Spezifikationen können über die aktuellen NBR- und FKM-Optionen hinaus Dichtungsmaterialien umfassen, die speziell für diese neuen Flüssigkeitstypen optimiert sind.
Die Miniaturisierung in der Mobilhydraulik schreitet voran, da Gerätehersteller nach Gewichtsreduzierung und verbesserter Effizienz streben. Der Z2S 10 eignet sich bereits gut für kompakte Anwendungen, aber für mikrohydraulische Systeme in der Robotik und Präzisionsfertigungsanlagen könnten noch kleinere Varianten entstehen.
Treffen Sie Ihre Auswahl
Die Auswahl der Rückschlagventil-Zwischenplatte Z2S 10 beginnt mit der Berechnung Ihres maximalen Durchflussbedarfs. Wenn Ihre Antriebe mehr als 80 Liter pro Minute benötigen, sind die größeren Modelle Z2S 16 oder Z2S 22 besser für Ihre Anwendung geeignet. Für Durchflussmengen unter 80 Litern pro Minute bietet der Z2S 10 optimale Leistung in einem kompakten Paket.
Bestimmen Sie als nächstes Ihren maximalen Betriebsdruck. Der Nenndruck von 315 bar des Z2S 10 eignet sich für die meisten industriellen und mobilen Geräteanwendungen. Wenn Ihr System unter 150 bar arbeitet, liegt die Leistungsfähigkeit des Ventils bei weitem. Systeme, die 250 bar erreichen oder überschreiten, erfordern sorgfältige Aufmerksamkeit für alle Systemkomponenten, einschließlich ordnungsgemäßer Filterung und Wartung der Dichtungen.
Berücksichtigen Sie sorgfältig die Platzbeschränkungen für Ihren Einbauraum. Die Z2S 10-Sandwichplatte erhöht die Stapelhöhe um 25 mm und die Gesamtgröße beträgt 162 mm x 57 mm. Stellen Sie sicher, dass Ihr Verteiler- oder Ventilmontagebereich diesen Abmessungen entspricht und ausreichend Freiraum für hydraulische Anschlüsse und Wartungszugang bietet.
Die Flüssigkeitskompatibilität bestimmt die Auswahl des Dichtungsmaterials. Standard-NBR-Dichtungen funktionieren zuverlässig mit Hydraulikölen auf Erdölbasis, die den Großteil industrieller und mobiler Anwendungen ausmachen. Phosphatesterflüssigkeiten, synthetische Hydraulik oder biologisch abbaubare Öle erfordern FKM-Dichtungen, die durch Hinzufügen der V-Bezeichnung zu Ihrer Teilenummer spezifiziert werden.
Budgetüberlegungen beeinflussen, ob Sie sich für Originalkomponenten von Bosch Rexroth oder kompatible Alternativen entscheiden. Kritische Sicherheitsanwendungen, bei denen ein Ventilausfall zu Verletzungen oder erheblichen Sachschäden führen könnte, rechtfertigen den Aufpreis für die Erstausrüstung. Weniger anspruchsvolle Anwendungen könnten kostenoptimierte Alternativen von Herstellern wie Huade akzeptieren, ohne Kompromisse bei der akzeptablen Zuverlässigkeit einzugehen.
Die Rückschlagventil-Sandwichplatte Z2S 10 bietet bewährte Leistung in kompakten Hydraulikanwendungen. Durch die Kombination aus zuverlässiger Blockierung, vorgesteuerter Freigabe und platzsparendem Sandwichplattenformat eignet es sich für mobile Geräte, Industriemaschinen und spezialisierte Fertigungssysteme. Das Verständnis der Spezifikationen, Installationsanforderungen und Wartungsanforderungen hilft Ihnen, dieses Ventil effektiv in Ihren Hydraulikkreisläufen einzusetzen.
