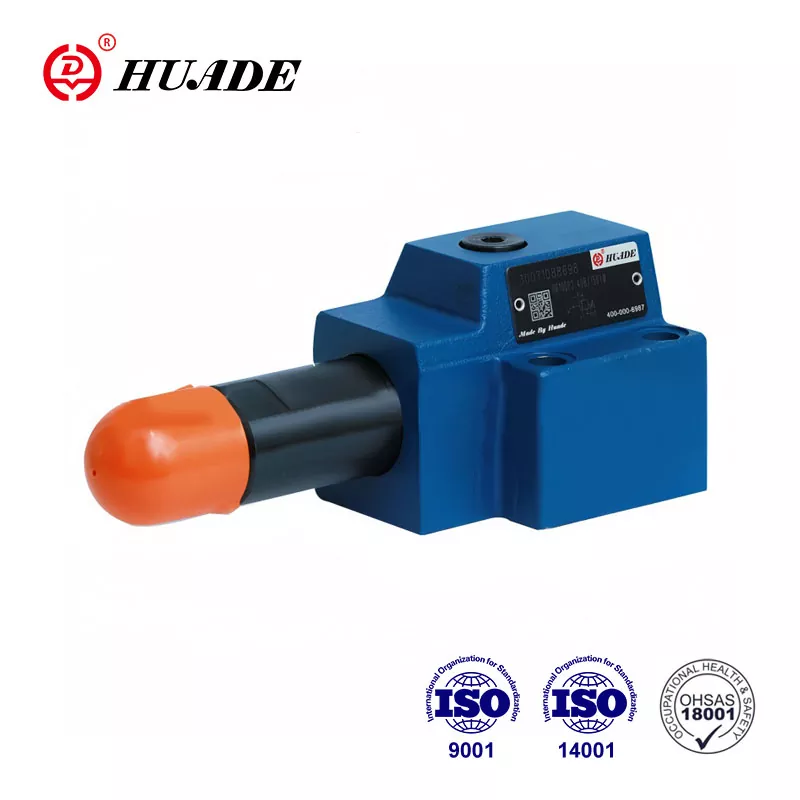

Typ Dr. 10 dp ist ein Druckreduzierungsventil, mit dem der Druck gesteuert wird. Die Tatsache, dass Huade®-Druckventile dieselben Serienprodukte ersetzen können, die von Rexroth angeboten werden, ist hauptsächlich auf die langfristige Zusammenarbeit mit Rexroth zurückzuführen. Im Vergleich zu anderen ähnlichen Marken sind Huade® -Produkte in der Technologie fortgeschritten und haltbarer. Die Preise für diese Druckverringerungsventile sind relativ günstig. Die Fabrik ist ein nationales Schlüsselunternehmen und hat in China einen hohen Ruf.
|
Max.operierender Druck (Port P) (MPA) |
bis zu 31,5 |
|
Max. Sekundärdruck (Port A) (MPA) |
bis zu 2,5; bis 7,5; bis zu 15,0; bis zu 21,0; bis 31.5 |
|
Max.back -Druck (Ports t (y)) (MPA) |
bis zu 16 |
|
Max.flow (l/min) |
bis zu 80 |
|
Druckflüssigkeit Mineralöl |
Mineralöl (für NBR -Dichtung) oder Phosphatester (für FPM -Dichtung) |
|
Viskositätsbereich (mm ²/s) |
10 ~ 800 |
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|
Grad der Kontamination (ähm) |
Der maximale zulässige Grad der Kontamination der Flüssigkeit ist an die NAS 1638 Klasse 9. |
|
Gewicht (kg) |
ca.3 |
Merkmale:
▶ Für die Subplate -Montage
▶ 4 Druckbereiche
▶ 4 Einstellelemente einstellen
. Drehknopf
. Verhexen. Kopfhülle mit Schutzkappe
. Schließbarer Drehknopf mit Skala
. Drehknopf mit Skala
▶ mit dem Druckmessanschluss
▶ Optionales Nicht -Rückkehrventil
▶ Portierungsmuster auf DIN 24 340, Form D, ISO 5781 und Cetop - RP 121H
Anwendung:
Druckreduzierungsventiltyp Dr. 6 dp wird verwendet, um den Systemdruck zu verringern.
Das Ventiltyp Dr 10 DP ist ein direktes betriebenes Ventil mit 3 -Wege -Design mit einer Druckentlastungsfunktion auf der reduzierten Druckseite.
Die Druckeinstellung erfolgt mittels des Druckeinstellungselements (1).
In Ruhe ist das Ventil normalerweise geöffnet, und Flüssigkeit kann nicht von Port B nach Port A fließen, der Druck in Port A über die Spule (2) über die Kontrolllinie (4) ist auch gegen die Kompressionsfeder (3) vorhanden. Wenn der Druck in Port A den Druckpegel in der Feder (3) erreicht, bewegt sich die Spulen (2) zur Kontrollposition und hält den Druck in Port A Konstante.
Flüssigkeit zur Steuerung des Ventils wird von Port A über Kontrollbohrungen entnommen.
Wenn der Druck in Port A steigt, wird die Spule (2) noch weiter in Richtung der Kompressionsfeder (3) bewegt.
Dies führt dazu, dass ein Strömungsweg über das Kontrollland (5) in der Kontrollspule (2) zum Panzer (Port Y) geöffnet wird. Eine ausreichende Flüssigkeit fließt dann zum Tank, um einen weiteren Druckanstieg zu verhindern.
Die Federkammer (6) wird über Port Y extern in den Tank abgelassen.
Ein optionales Nicht -Return -Ventil (7) ist verfügbar, um einen freien Fluss von Port A nach Port B. zu ermöglichen
Ein Druckmessgeräteanschluss (8) ermöglicht den zu überwachenden sekundären Druck.
Struktur von DR10DP 1- 40b
Symbole von DR10 DP
