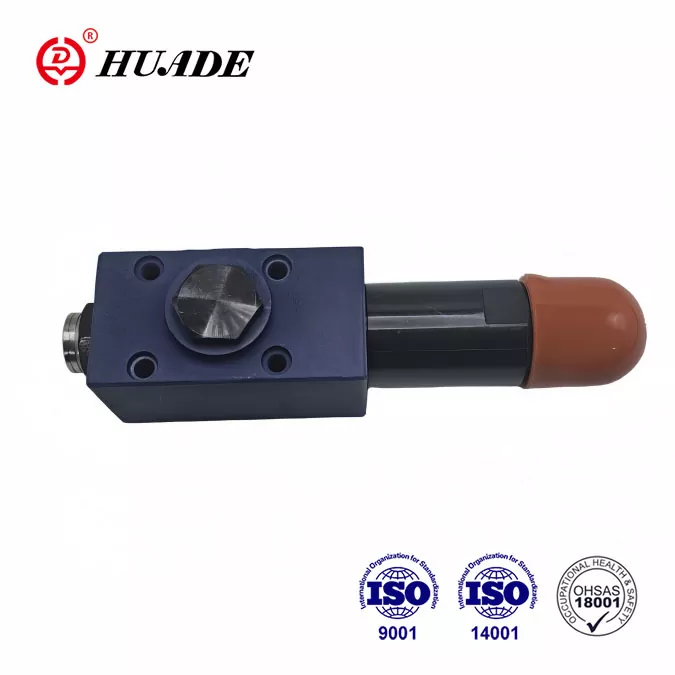

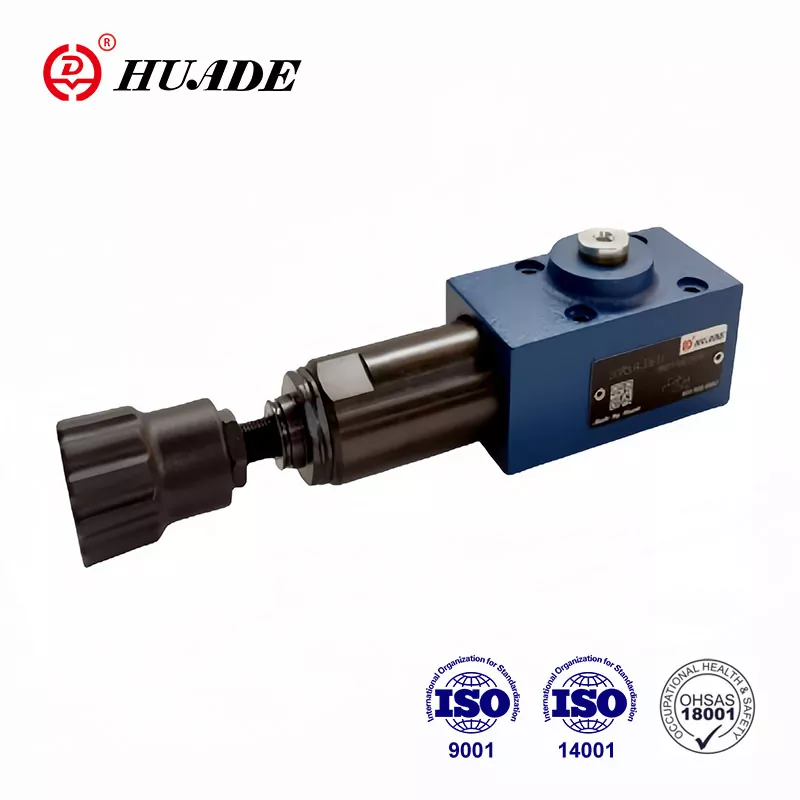

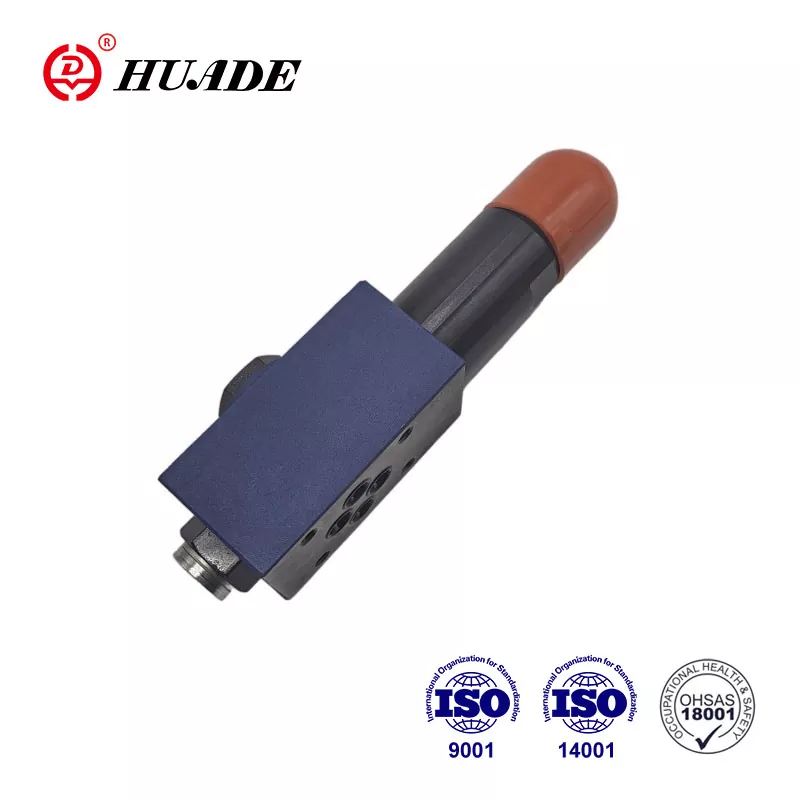

The main function of pressure reducing valve DR 6 DP is to control the pressure in the system. Due to long-term cooperation, DR 6 DP series by Huade® can replace the same type of Rexroth. The factory is a national key enterprise and has obtained a series of honorary certificates and patents in China. Huade Hydraulic focuses on the practicality of its products while ensuring the quality of its products. The prices of its pressure reducing valves are relatively cheap.
|
Max. Betriebsdruck (Anschluss P) (MPa) |
bis 31.5 |
|
Max. Sekundärdruck (Anschluss A) (MPa) |
bis zu 2,5; bis 7,5; bis 15,0; bis 21,0; bis 31.5 |
|
Max. Gegendruck (Anschlüsse T(Y)) (MPa) |
bis 16 |
|
Max. Durchfluss (l/min) |
bis 60 |
|
Druckflüssigkeit Mineralöl |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|
Viskositätsbereich (mm²/s) |
10~800 |
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|
Verschmutzungsgrad (um) |
Der maximal zulässige Verschmutzungsgrad der Flüssigkeit entspricht NAS 1638 Klasse 9. |
|
Gewicht (kg) |
ca.1,2 |
Merkmale:
▶ Unterplattenmontage
▶ 5 Druckstufen
▶ 4 Verstellelemente:
. Drehknopf
. Gewindestift mit Sechskant und Schutzkappe
. Abschließbarer Drehknopf mit Skala
. Drehknopf mit Skala
▶ Rückschlagventil, optional
▶ Anschlussbild nach DIN 24 340, Form D, ISO 5781 und CETOP - RP 121H
Anwendung:
Der Druckminderer Typ DR 6 DP dient zur Reduzierung des Systemdrucks.
Das Ventil Typ DR 6 DP ist ein direktgesteuertes 3-Wege-Druckminderventil mit sekundärseitiger Druckentlastungsfunktion.
Der Sekundärdruck wird über das Druckeinstellelement (4) eingestellt. Im Ruhezustand ist das Ventil normalerweise geöffnet und die Druckflüssigkeit kann ungehindert vom Anschluss P zum Anschluss A strömen. Der Druck im Anschluss A steht gleichzeitig über die Steuerleitung (6) an der der Kompression gegenüberliegenden Kolbenfläche an Feder(3). Wenn der Druck im Anschluss A das an der Druckfeder (3) eingestellte Druckniveau überschreitet, bewegt sich der Steuerkolben (2) in die Regelstellung und hält den eingestellten Druck im Anschluss A konstant.
Das Steuer- und Steueröl wird über die Steuerleitung (6) vom Anschluss A entnommen.
Steigt der Druck im Anschluss A durch äußere Kräfte am Antrieb noch an, bewegt sich der Steuerkolben (2) noch weiter in Richtung der Druckfeder (3).
Dadurch wird am Anschluss A ein Strömungsweg über den Steuersteg (8) am Steuerkolben (2) zum Tank geöffnet. Anschließend fließt ausreichend Druckflüssigkeit zum Tank, um einen weiteren Druckanstieg zu verhindern.
Der Federraum (7) wird immer extern über den Anschluss T(Y) zum Tank entleert.
Für einen freien Rückfluss von Anschluss A nach Anschluss P kann optional ein Rückschlagventil (5) eingebaut werden.
Ein Manometeranschluss (1) ermöglicht die Überwachung des Sekundärdrucks am Ventil.
Struktur von DR 6 DP 1-50B
Symbole von DR 6 DP
