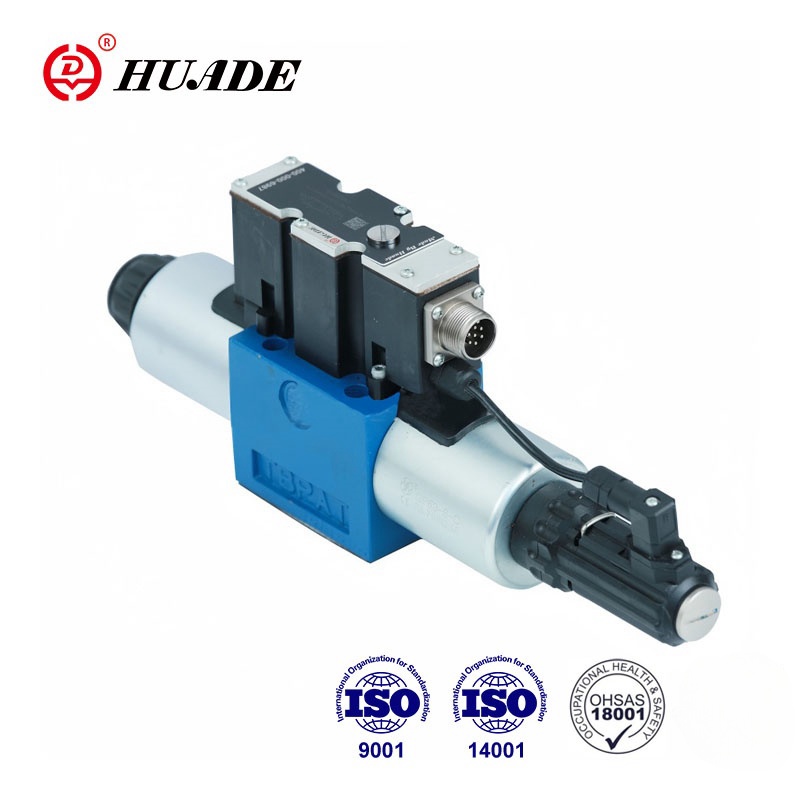

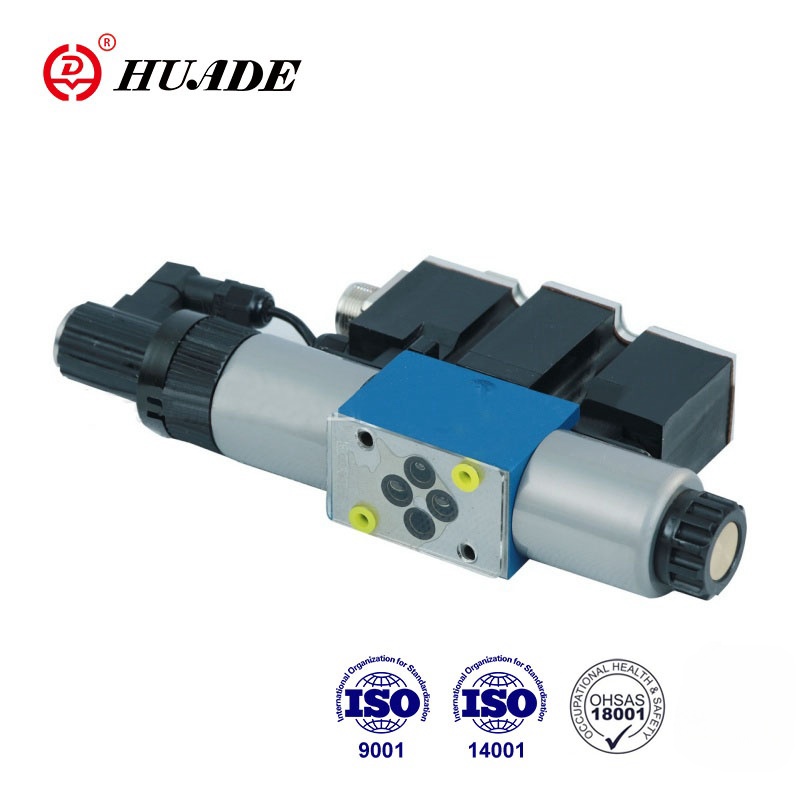

Dieses 4Wree-2x-Ventil ist ein direkt wirksames proportionales Richtventil, das von einem proportionalen Magneten betrieben wird, um die Durchfluss- und Fließrichtung der Hydraulikflüssigkeit zu steuern. Die Steuerung des Elektromagnets kann durch den eingebauten Verstärker erreicht werden. Die Produktleistung ist mit der 4Wree-2x-Serie von Rexroth kompatibel.
| Hydraulik | |||
| Größe | 6 | 10 | |
| Betriebsdruck | Ports a 、 p 、 b | 31.5 | 31.5 |
| Port t | 21 | 21 | |
| Nennerfluss qvnom bei △ p = 1mpa (l/min) | 8、16、32 | 25、50、75 | |
| Max. zulässiger Fluss (l/min) | 80 | 180 | |
| Kontaminationsgrad (μm) | ≤ 20 (empfehlen 10) | ||
| Hysterese (%) | ≤ 0,1 | ||
| Umkehrspanne (%) | ≤ 0,05 | ||
| Antwortempfindlichkeit (%) | ≤ 0,05 | ||
| Druckflüssigkeit | Mineralöle, Phosphatester | ||
| Viskositätsbereich MM2/s | 20 bis 380 | ||
| Umgebungstemperaturbereich (℃) | 4WRE | -20 bis +70 | |
| 4Wree | -20 bis +50 | ||
| Gewicht (kg) | 4WRE | 2.2 | 6.3 |
| 4Wree | 2.4 | 6.5 | |
| Elektrische (integrierte Elektronik) | |||
| Größe | 6 | 10 | |
| Art der Versorgung | DC | DC | |
| Nennspannung (v) | 24 | ||
| Nennstrom von Magnet (a) | 2.5 | ||
| Magnetspulenwiderstand (ω) | Spulenwiderstand bei 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Pflicht | 100% | ||
| Max.coil -Temperatur (℃) | bis 150 | ||
| Isolierung zu DIN40050 | IP65 | ||
| Technische Daten des zugehörigen Verstärkers | |||
| Assoziierter Verstärker | 4WRE | HD-VT-VRPA2 -.- 1x// | HD-VT-VRPA2 -.- 1x// |
| 4Wree | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Versorgungsspannung | Nennspannung VDC | 24 | |
| Niedriger begrenzender Wert v | 19.4 | ||
| Oberer Grenzwert V | 35 | ||
| Verstärkerkraft | IMAX a | <2 | |
| Impulsstrom a | 3 | ||
Merkmale:
▶ Direkt kontrolliert das proportionale Richtventil zur Steuerung der Richtung und Größe eines Flusses
▶ Für die Subplate -Montage
▶ Feedback für elektrische Position
▶ Federzentrum -Steuerspuler
▶ Typ 4Wree, integrierte Ventilelektronik mit Schnittstelle A1 oder F1
▶ Betrug erfolgt durch proportionale Solenoide mit zentralem Faden und abnehmbarer Spule
▶ Ventil und elektronische Steuerung einer Quelle
Anwendung:
Proportionales Ventil 4Wree-2x kann in verschiedenen Bereichen wie Werkzeugmaschinen, Lichtindustrie, Metallurgie, Bergbau, Luft- und Raumfahrt usw. verwendet werden.
Die 4/2 und 4/3 proportionalen Richtventile sind direkt gesteuerte Komponenten des Subplate -Montage -Designs.
Sie werden durch proportionale Solenoide mit zentralem Faden und abnehmbarer Spule betrieben. Die Magneten werden optional durch integrierte Steuerelektronik gesteuert.
Funktionsbeschreibung:
Mit den Solenoiden (5 und 6), de-verstärkt, wird die Kontrollspule (2) durch die Kompressionsfedern (3 und 4) in der zentralen Position gehalten (3 und 4).
Direkter Betrieb der Kontrollspule (2) durch Energieversuche eines der proportionalen Magneten, z. Kontrolle von Magnet "B" (6)
→ Bewegung der Steuerspule (2) nach links im Verhältnis zum elektrischen Eingangssignal links
→ Verbindung von P zu A und B zu T über Öffnung wie Querschnitte mit progressiven Flusseigenschaften
Entsetzt von Magnet (6)
→ Die Steuerspule (2) wird über die Kompressionsfeder (3) in die zentrale Position zurückgegeben
HD-4WREE ... A-2X
In dem de-verstärkten Zustand wird die Spulen (2) in einer mechanischen Mitte-Position durch die Magnetrückgabefedern gehalten. Dies bezieht sich für das Spulensymbol "V" nicht auf die hydraulische Zentrumsposition! Wenn der Schaltkreis für geschlossene Schleife geschlossen ist, ist die Spule in der hydraulischen Zentrumposition positioniert.
Design:
Das Ventil besteht im Grunde genommen aus:
• Gehäuse (1) mit Mountinq Face
• Steuerspuler (2) mit Kompressionsfedern (3 und 4)
• Magnetoide (5 und 6) mit zentralem Faden
• Position der Wandler (7)
• Optionale integrierte Steuerelektronik (8)
• Die mechanische Nullpunkteinstellung (9) ist über den PG 13.5 zugänglich und der elektrische Nullpunkt ist über die PG 7 (10) (Typ 4Wree) zugänglich.
Symbol des proportionalen Richtungsventils 4wree-2x
