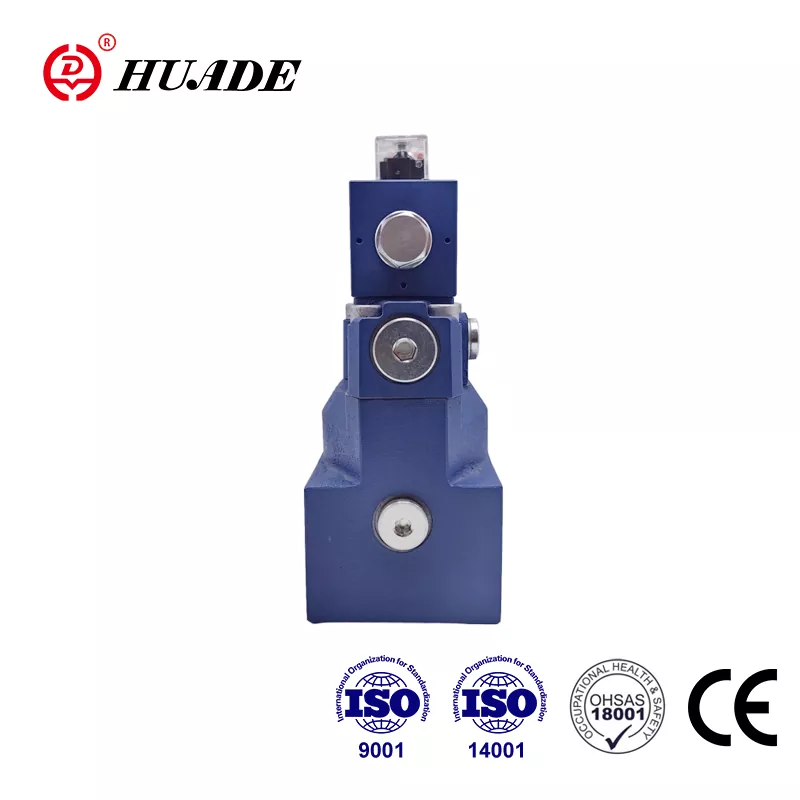

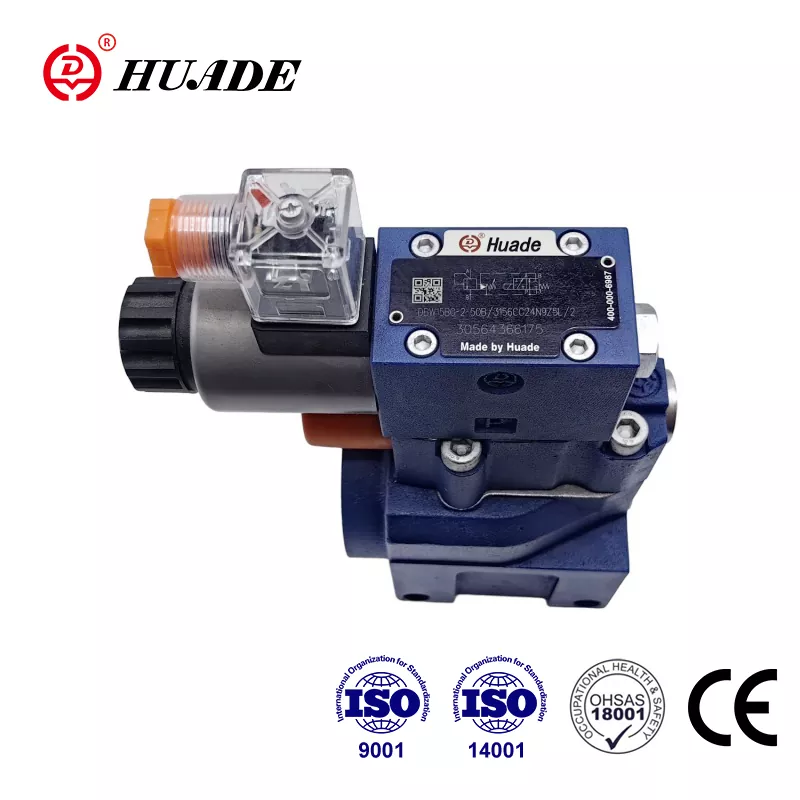

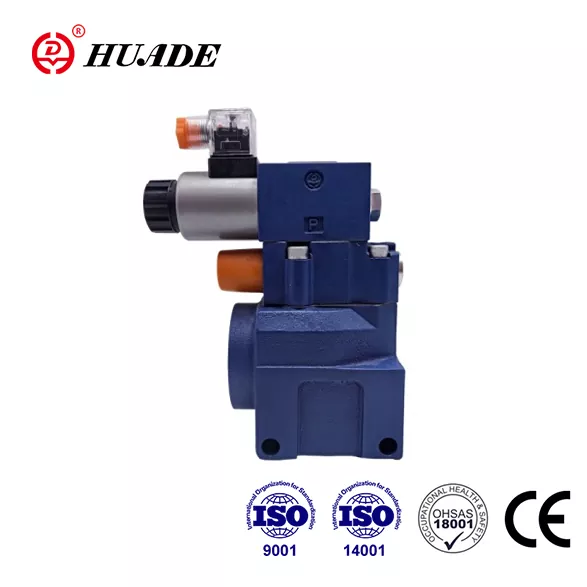

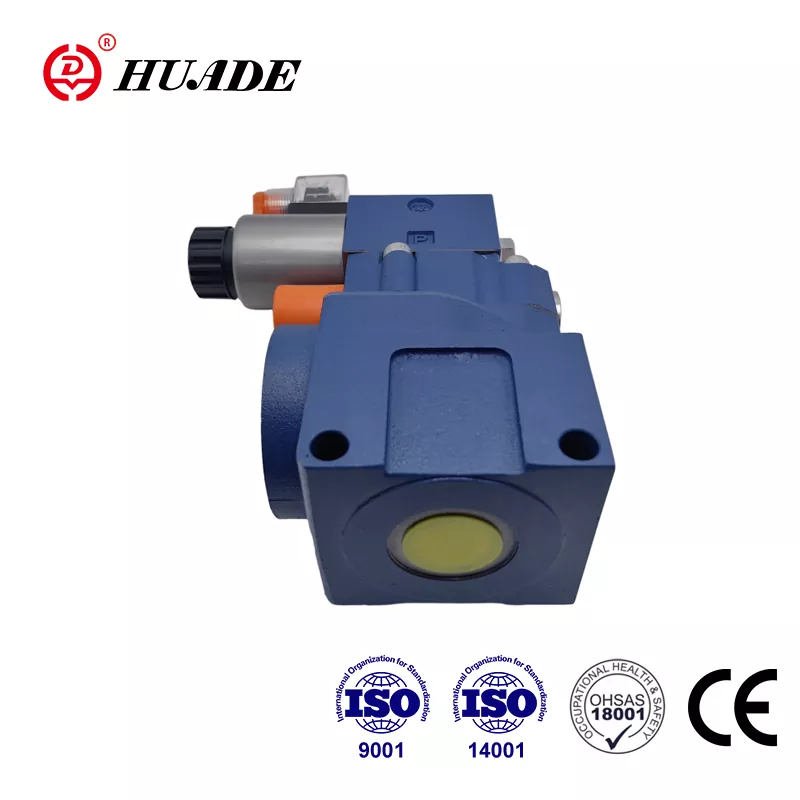

Druckbegrenzungsventil DBW 10

Huade®-Druckbegrenzungsventile DBW 10 sind im Vergleich zu anderen ähnlichen Produkten langlebiger. Der Grund dafür ist, dass Huade Hydraulic zwei langjährige Kooperationen mit Rexroth unterhält. Der Typ DBW 10 kann die von Rexroth angebotenen Ventile der gleichen Baureihe ersetzen. Um hydraulische Produkte bereitzustellen, führte das Werk 750 fortschrittliche Produktionsanlagen aus aller Welt ein. Das Werk legt mehr Wert auf die Praktikabilität der Produkte und ist bestrebt, seinen Kunden erschwingliche Hydraulikventile anzubieten. Alle Niederlassungen der Fabrik haben ISO9001, ISO14001 und OH SAS18001 bestanden. Die Marke Huade® genießt in China ein hohes Ansehen. Aufgrund der zuverlässigen Qualität und stabilen Leistung werden Huade®-Druckventile häufig im Maschinenbau, im Baumaschinenbau, in der Militärindustrie und in anderen Bereichen eingesetzt.

Produktparameter des Druckbegrenzungsventils DBW 10

Produktmerkmale und Anwendung des Druckbegrenzungsventils DBW 10

Merkmale:

▶ Unterplattenmontage

▶ Anschlussbild nach DIN 24 340, Form E, ISO 6264 und CETOP – RP 121H

▶ Rohranschluss

▶ Verbindung einfügen

▶ Drei Einstellelemente:

. Drehknopf

. Verhexen. Kopfschraube mit Schutzkappe

. Abschließbarer Drehknopf mit Skala

▶ Magnetgesteuerte Entladung über eingebautes Wegeschieberventil

Anwendung:

Druckbegrenzungsventile DBW 10 dienen zur Begrenzung und magnetbetätigten Entlastung des Steuerdrucks.

Funktion, Aufbau und Symbole des Druckbegrenzungsventils DBW 10

Allgemein

DBW-Druckventile sind vorgesteuerte Druckbegrenzungsventile.

Die Druckbegrenzungsventile (DB) bestehen im Wesentlichen aus dem Hauptventil (1) mit Hauptschieberbaugruppe (3) und dem vorgesteuerten Ventil (2) mit Druckeinstellelement.

Druckbegrenzungsventil Typ DB

Der im Anschluss A anstehende Druck wirkt auf den Hauptkolben (3). Gleichzeitig wird über die mit Blenden (4) und (5) versehenen Steuerleitungen (6) und (7) Druck auf die federbelastete Seite des Hauptkolbens (3) und auf die Kugel (8) ausgeübt ) im Vorsteuerventil (2). Übersteigt der Druck im Anschluss A den an der Feder (9) eingestellten Ventilwert, öffnet die Kugel (8) gegen die Feder (9).

Das Signal hierfür kommt intern über die Steuerleitungen (10) und (6) vom Anschluss A. Die Druckflüssigkeit auf der federbelasteten Seite des Hauptkolbens (3) fließt nun über die Steuerleitung (7), Blendenbohrung (11). ) und Kugel (8) in die Federkammer (12). Beim Typ DB...50B/... fließt es intern über die Steuerleitung (13) zum Tank, bzw. beim Typ DB..50/..Y..extern über die Steuerleitung (14). Durch die Blenden (4) und (5) entsteht am Hauptkolben (3) ein Druckabfall, die Verbindung von Anschluss A nach Anschluss B ist geöffnet. Nun strömt die Druckflüssigkeit unter Aufrechterhaltung des eingestellten Betriebsdrucks von Anschluss A nach Anschluss B.

Über den Anschluss „X“ (15) kann das Druckbegrenzungsventil entlastet oder auf einen anderen Druck (zweite Druckstufe) umgeschaltet werden.

Druckbegrenzungsventil Typ DBW

Die Funktion dieses Ventils entspricht grundsätzlich der des Ventiltyps DB

Die Entlastung am Hauptkolben (3) erfolgt jedoch durch Betätigung des eingebauten Wegeventils (16).

Struktur von DBW...50B

Symbol von DBW...50B

Beachten

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4.Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
