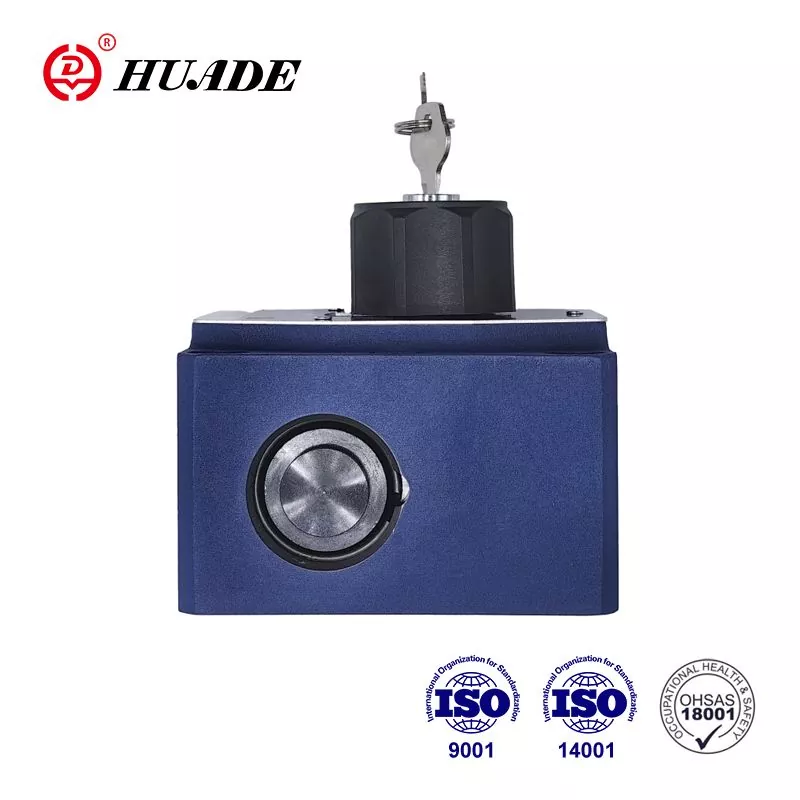

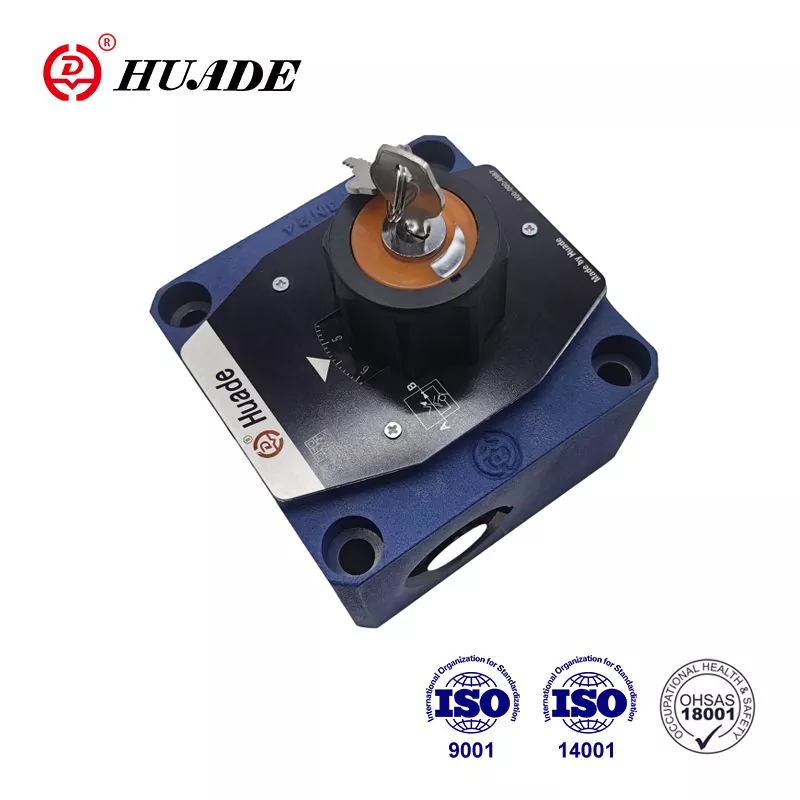

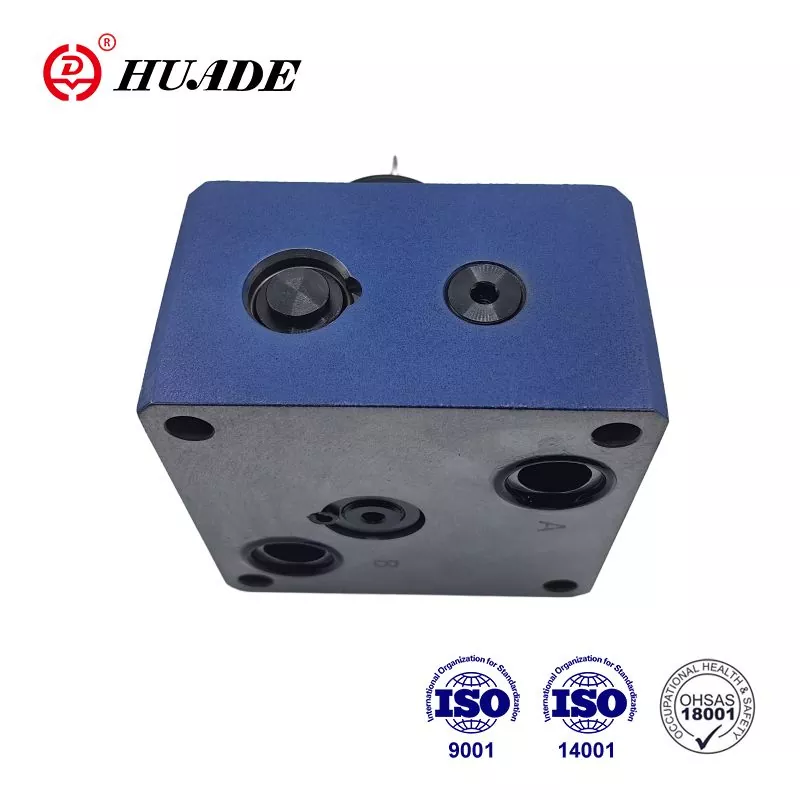

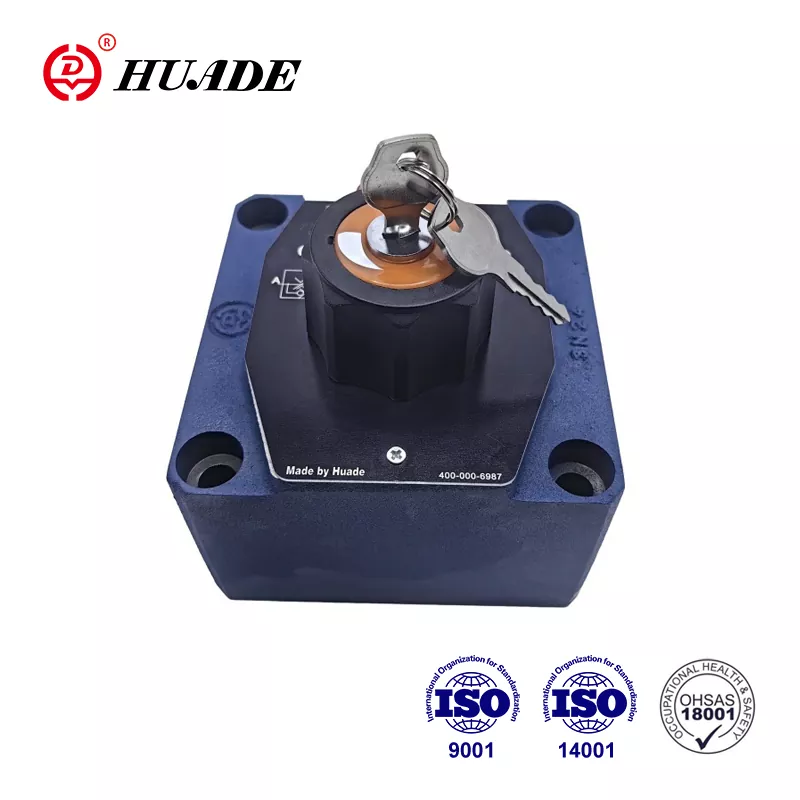

Stromregelventile sind 2-Wege-Stromregelventile. Durch die Einführung der Technologie können Huade®-Hydraulikventile in ihrer Leistung mit Rexroth mithalten. Dieses 2FRM 16 Durchflussventil ist eine gute, kostengünstige Alternative zu Rexroth. Huade Hydraulic legt mehr Wert auf Kosteneffizienz und Praktikabilität, sodass sein Hydraulikventil einen relativ niedrigen Preis hat. Dies ist eine alte Marke in China.
|
Allgemein |
|
|
Hydraulikflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
|
Temperaturbereich (℃) |
-30 bis +80 |
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
|
Gleichrichter-Sandwichplatte |
||
|
Durchfluss.max (L/min) |
10 |
16 |
|
bis 50 |
bis 160 |
|
|
Betriebsdruck (MPa) |
bis 31.5 |
|
|
Öffnungsdruck (MPa) |
0.15 |
|
|
Gewicht (kg) |
3.2 |
9.3 |
|
Fließen. Q max (L/min) |
Größe 10 |
Größe 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p bei freiem Rücklauf B → A, Q-abhängig (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Flusskontrolle |
temperaturstabil |
±2 % (Q max) |
||||||
|
druckstabil (bis zu |
±2 % (Q max) |
±5 % (Q max) |
||||||
|
Betriebsdruck, max.-Anschluss A (MPa) |
bis 31.5 |
|||||||
|
Minimaler Druckdifferenzbereich (MPa) |
0,3 bis 0,7 |
0,5~1,2 |
||||||
|
Verschmutzungsgrad (μ m) |
25 (Q< 5 l/min) |
10 (Q < 0,5 l/min) |
||||||
|
Gewicht (kg) |
5.6 |
11.3 |
||||||
Merkmale:
▶ Anschlussmuster nach DIN 24 340, von A, ISO 4401 und CETOP – RP 121H
▶ Druckwaage-Hubbegrenzung, optional
▶ Mechanischer Betrieb
▶ Reduzierung des Anlaufsprungs
▶ Durchflussregelung in beide Richtungen mittels Gleichrichter-Zwischenplatte
Anwendung:
Die Hauptfunktion der Stromregelventile 2FRM 16 besteht darin, einen Durchfluss unabhängig von Druck und Temperatur konstant zu halten.
Die Ventile 2FRM 16 bestehen im Wesentlichen aus Gehäuse (1), Düsenbuchse (3), Druckwaage (4) mit optionaler Hubbegrenzung, Rückschlagventil (5), Einstellelement (2).
Der Durchfluss von Kanal A nach Kanal B wird an der Blende (6) gedrosselt. Um den Durchfluss über die Blende konstant zu halten, ist vor der Blende (6) ein Druckkompensator geschaltet. Aufgrund der Düsenkonstruktion wird der Durchfluss weitgehend temperaturunabhängig aufrechterhalten. Der freie Rückfluss von Kanal B nach Kanal A wird über das Rückschlagventil (5) geleitet. Der Durchfluss wird nur von A nach B gesteuert. Um die Durchflussmengen in beide Richtungen zu steuern, kann unterhalb des Vorlaufs eine Gleichrichter-Zwischenplatte Typ Z4S eingebaut werden Steuerventil.
Aufbau des Stromregelventils 2FRM 16
Symbol des Stromregelventils 2FRM 16
