Durchflussregelventile sind wie die Ampeln der industriellen Welt. So wie Ampeln den Autoverkehr auf stark befahrenen Straßen steuern, steuern diese Ventile den Fluss von Flüssigkeiten, Gasen und Dampf in Rohren und Systemen. Ganz gleich, ob Sie Wasser pumpen, Öl durch Rohrleitungen transportieren oder den Luftdruck in Maschinen steuern – Durchflussregelventile sorgen dafür, dass sich alles mit genau der richtigen Geschwindigkeit und dem richtigen Druck bewegt.
Was sind Durchflussregelventile?

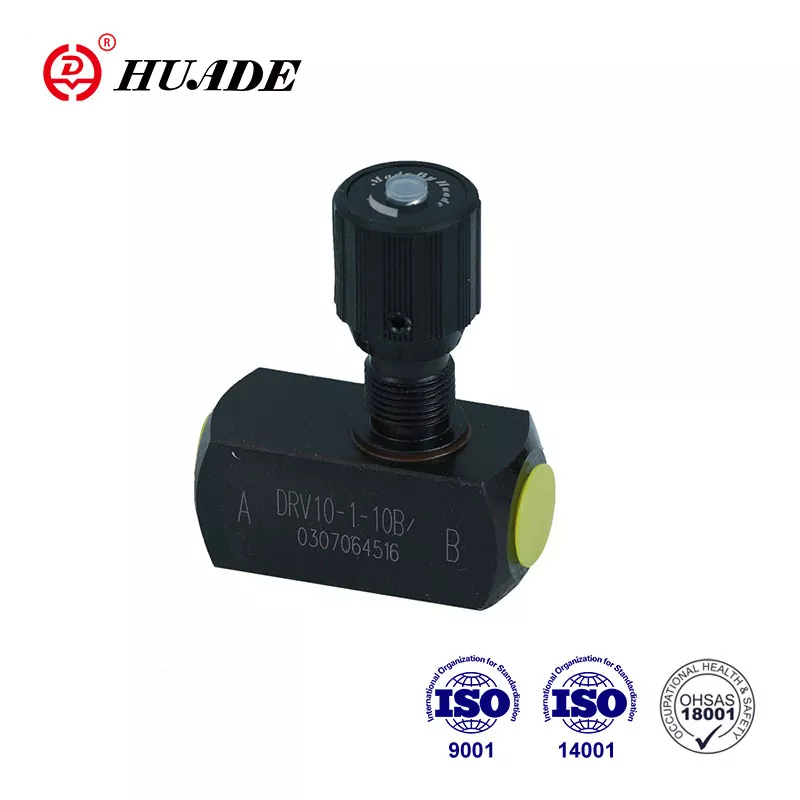

Ein Durchflussregelventil ist ein Gerät, das steuert, wie viel Flüssigkeit durch ein Rohr oder System fließt. Stellen Sie es sich wie einen Wasserhahn in Ihrer Küche vor – Sie können ihn drehen, um mehr oder weniger Wasser herausfließen zu lassen. Aber Durchflussregelventile sind viel präziser und können automatisch arbeiten, ohne dass jemand sie von Hand drehen muss.
Diese Ventile haben vier Hauptaufgaben:
Geschwindigkeitskontrolle:Sie steuern, wie schnell sich Dinge in hydraulischen Systemen bewegen, beispielsweise in den Armen von Baumaschinen.
Strömungsverteilung:Sie teilen den Fluss auf verschiedene Wege auf, so wie sie das Wasser auf verschiedene Sprinklerzonen in Ihrem Garten verteilen.
Strömungsschutz:Sie verhindern, dass zu viel Flüssigkeit fließt, was zu Schäden an der Ausrüstung führen könnte.
Druckregelung:Sie halten den Druck in Systemen stabil und sicher.
Wie funktionieren Durchflussregelventile?
Die Grundidee ist einfach: Indem Sie die Öffnung kleiner oder größer machen, können Sie steuern, wie viel Flüssigkeit hindurchfließt. Es ist, als würde man den Daumen über das Ende eines Gartenschlauchs legen – je kleiner die Öffnung, desto weniger Wasser kommt heraus (aber dafür schneller).
Durchflussregelventile funktionieren auf verschiedene Arten:
- Feste Öffnung:Einige Ventile haben eine festgelegte Öffnungsgröße, die sich nicht ändert.
- Variable Öffnung:Andere können ihre Öffnungsgröße je nach Bedingungen anpassen.
- Druckausgleich:Intelligente Ventile passen sich automatisch an, um den Durchfluss auch bei Druckänderungen konstant zu halten.
- Elektronische Steuerung:Moderne Ventile nutzen Computersignale, um sehr präzise Einstellungen vorzunehmen.
Arten von Durchflussregelventilen
Nach Vergütungsmethode
Nicht druckkompensierte Ventile
Dies sind die einfachsten Typen. Sie haben eine feste oder einstellbare Öffnung, aber der Durchfluss ändert sich, wenn sich der Druck ändert. Sie funktionieren am besten, wenn der Systemdruck einigermaßen konstant bleibt. Sie sind billig und einfach, aber nicht sehr präzise, wenn sich die Bedingungen ändern.
Druckkompensierte Ventile
Diese Ventile sind intelligenter. Sie verfügen über spezielle Teile, die die Öffnung automatisch anpassen, um den Durchfluss auch bei Druckänderungen konstant zu halten. Sie sind auf 3–5 % genau und funktionieren hervorragend, wenn der Systemdruck stark steigt und fällt.
Vorgesteuerte Ventile
Diese verwenden ein kleines „Pilot“-Ventil zur Steuerung eines größeren Hauptventils. Sie reagieren sehr schnell und eignen sich gut für Anwendungen mit hohem Durchfluss, bei denen schnelle Änderungen erforderlich sind.
Nach Strukturtyp
Kugelhähne
Diese haben eine Kugel mit einem Loch darin. Durch Drehen der Kugel können Sie den Strömungsweg öffnen oder schließen. Sie eignen sich hervorragend für die schnelle An-/Aus-Kontrolle und dichten sehr gut ab. Man findet sie in Ölraffinerien und Heizsystemen. Sie eignen sich jedoch nicht für eine feine Durchflusskontrolle.
Absperrklappen
Diese verfügen über eine Scheibe, die sich dreht, um den Durchfluss zu steuern. Sie sind leicht und erzeugen einen geringen Druckabfall. Sie eignen sich gut für große Rohre und Wassersysteme. Sie sind kompakt, dichten aber bei hohen Drücken nicht perfekt ab.
Nadelventile
Diese haben eine spitze Nadel, die in einen kegelförmigen Sitz passt. Sie ermöglichen eine sehr präzise Steuerung und eignen sich perfekt für kleine, genaue Anpassungen. Sie werden sie in Labors und Analysegeräten sehen. Sie sind sehr präzise, verarbeiten aber nur kleine Durchflussmengen.
Kugelventile
Dies sind Arbeitspferde der Flusskontrolle. Sie verfügen über eine gute Durchflusskontrollfähigkeit und funktionieren in vielen Anwendungen wie Chemieanlagen, Kraftwerken und Ölraffinerien. Sie erzeugen einen größeren Druckabfall, bieten aber eine hervorragende Kontrolle.
Absperrschieber
Diese haben ein flaches Tor, das nach oben und unten gleitet. Wenn sie vollständig geöffnet sind, erzeugen sie einen sehr geringen Druckabfall. Sie werden hauptsächlich zur Ein-/Aus-Steuerung und nicht zur Durchflusssteuerung verwendet. Sie finden sie zum Isolieren von Abschnitten von Rohrsystemen.
Membranventile
Diese verwenden eine flexible Membran, um den Durchfluss zu steuern. Sie dichten perfekt ab und sind gut korrosionsbeständig. Sie eignen sich perfekt für die Pharma- und Lebensmittelverarbeitung, wo keine Lecks auftreten können. Sie haben Druck- und Temperaturgrenzen.
Quetschventile
Diese drücken einen flexiblen Schlauch zusammen, um den Durchfluss zu kontrollieren. Sie sind wirtschaftlich und eignen sich hervorragend für die Handhabung von Schlämmen mit Feststoffpartikeln. Sie werden häufig in Bergbau- und Kläranlagen eingesetzt. Sie sind billig, haben aber Druck- und Temperaturgrenzen.
Nach Aktuatortyp
Pneumatische Aktuatoren
Diese nutzen Druckluft, um das Ventil zu betätigen. Sie sind zuverlässig, schnell und wirtschaftlich. Sie funktionieren dort hervorragend, wo kein Strom verfügbar ist, und können millionenfach zyklisch betrieben werden. Sie haben jedoch eine begrenzte Leistung und eine kürzere Lebensdauer als andere Typen.
Elektrische Aktuatoren
Diese nutzen Elektromotoren (Wechselstrom oder Gleichstrom) zur Betätigung von Ventilen. Sie sind sehr effizient, sauber, leise und präzise. Sie können sie fernsteuern und sparen Energie. Sie kosten anfangs mehr und können bei häufigen Anpassungen überhitzen.
Hydraulische Aktuatoren
Diese nutzen Hydraulikflüssigkeit zur Energiegewinnung. Sie erzeugen eine sehr hohe Kraft und halten lange. Sie eignen sich perfekt für Hochleistungsanwendungen, bilden jedoch komplexe Systeme mit potenziellen Leckrisiken.
Wo werden Durchflussregelventile eingesetzt?
Hydraulische Systeme
In Baumaschinen wie Baggern und Bulldozern steuern Durchflussregelventile, wie schnell sich die Arme und Schaufeln bewegen. Sie verteilen außerdem die Hydraulikleistung auf verschiedene Funktionen und halten den Systemdruck sicher.
Pneumatische Systeme
In luftbetriebenen Systemen steuern diese Ventile, wie schnell Luftzylinder aus- und eingefahren werden. Sie verhindern ruckartige Bewegungen und reduzieren den Verschleiß der Ausrüstung.
Öl und Gas
Steuern Sie den Durchfluss in Rohrleitungen, steuern Sie Flüssigkeitsstände in Trenntanks und regulieren Sie den Druck im gesamten System.
Wasseraufbereitung
Verteilen Sie Wasser in den Städten, verhindern Sie übermäßigen Verbrauch und kontrollieren Sie Aufbereitungsprozesse.
Chemie und Pharma
Mischen Sie Zutaten präzise, kontrollieren Sie die Reaktionsgeschwindigkeit und bewahren Sie die Produktqualität.
Herstellung
Steuern Sie Geschwindigkeiten in automatisierten Anlagen, verwalten Sie hydraulische Pressen und koordinieren Sie mehrere Maschinenfunktionen.
Essen und Trinken
Kontrollieren Sie den Zutatenfluss, verwalten Sie die Temperaturen und sorgen Sie für hygienische Bedingungen.
Besondere Umgebungen
- Korrosive Umgebungen:Verwenden Sie spezielle Materialien wie Edelstahl, um chemischen Angriffen zu widerstehen.
- Explosionsgefährdete Bereiche:Verwenden Sie explosionsgeschützte Designs, die für Gefahrenbereiche zertifiziert sind.
- Hohe Temperatur/Druck:Spezielle Konstruktionen meistern extreme Bedingungen sicher.
- Sanitäranwendungen:Erfüllen Sie strenge Sauberkeitsstandards für die Lebensmittel- und Arzneimittelproduktion.
Größenrechner für Durchflussregelventile
So wählen Sie das richtige Durchflussregelventil aus
Die Wahl des richtigen Ventils ist wie die Wahl des richtigen Werkzeugs für eine Aufgabe. Sie müssen mehrere Faktoren berücksichtigen:
Flüssigkeitseigenschaften
- Welche Art von Flüssigkeit: Flüssigkeit, Gas oder Dampf?
- Wie dick (viskos) ist es?
- Ist es ätzend oder sauber?
- Welcher Temperaturbereich?
- Welche Druckstufen?
Leistungsanforderungen
- Wie viel Durchfluss benötigen Sie (Minimum, Normal, Maximum)?
- Wie genau muss die Steuerung sein?
- Wie schnell muss auf Veränderungen reagiert werden?
- Welcher Verstellbereich ist erforderlich?
Systemintegration
- Welche Rohrgröße und welcher Typ?
- Wie wird die Verbindung hergestellt (geflanscht, mit Gewinde versehen, geschweißt)?
- Welche Art von Antrieb (Luft, elektrisch, hydraulisch)?
- Welche Steuersignale (analog, digital)?
Umgebungsbedingungen
- Betriebstemperatur und Luftfeuchtigkeit
- Sicherheitsanforderungen (explosionsgeschützt, feuersicher)
- Wartungszugänglichkeit
- Kostenüberlegungen (Anfang und Betrieb)
Strömungseigenschaften
Die meisten Ventile haben eines dieser Strömungsmuster:
Linear:Der Durchfluss nimmt mit der Ventilöffnung stetig zu – gut für einfache Anwendungen.
Gleicher Prozentsatz:Der Durchfluss nimmt exponentiell zu – wird in 90 % der Anwendungen verwendet, da es eine bessere Kontrolle ermöglicht.
Schnelles Öffnen:Kleine Bewegungen erzeugen große Durchflussänderungen – verwendet für Ein-/Aus-Anwendungen.
Wartung und Fehlerbehebung
Wie jedes mechanische Gerät müssen Durchflussregelventile regelmäßig gewartet werden, damit sie ordnungsgemäß funktionieren.
Häufige Probleme
Flow-Probleme
- Ein inkonsistenter Durchfluss ist in der Regel auf Schmutz, Verschleiß oder eine falsche Einstellung zurückzuführen
- Ein geringer Durchfluss weist oft auf Verstopfungen oder verschlissene Teile hin
- Schwankender Durchfluss deutet auf Druckprobleme oder instabile Steuersignale hin
Leckageprobleme
- Äußere Lecks entstehen durch verschlissene Dichtungen oder lose Verbindungen
- Interne Undichtigkeiten treten auf, wenn Ventilsitze abgenutzt sind oder sich Fremdkörper verfangen
- Packungslecks treten auf, wenn die Dichtungen rund um die Spindel alt werden
Leistungsprobleme
- Klebriger Betrieb deutet auf Korrosion, Ablagerungen oder mangelnde Schmierung hin
- Eine langsame Reaktion weist auf Probleme mit dem Stellantrieb oder dem Steuersignal hin
- Übermäßiger Lärm bedeutet normalerweise Kavitation, Vibration oder turbulente Strömung
Wartungsstrategie
Vorbeugende Wartung
- Überprüfen Sie es monatlich auf Undichtigkeiten, Verschleiß und Korrosion
- Testen Sie die Hydraulikflüssigkeit und die Filter vierteljährlich
- Bewegliche Teile regelmäßig schmieren
- Kalibrieren und testen Sie die Leistung regelmäßig
Zustandsüberwachung
- Verwenden Sie Manometer, um Verstopfungen oder Verschleiß zu erkennen
- Überwachen Sie die Durchflussraten, um Leistungsänderungen zu erkennen
- Achten Sie auf die Temperaturen, um Schäden zu vermeiden
- Analysieren Sie Vibrationen, um mechanische Probleme frühzeitig zu erkennen
Fehlerbehebungsprozess
- Überprüfen Sie jede Komponente systematisch
- Finden Sie die Ursache, nicht nur die Symptome
- Überprüfen Sie die Leistung nach Reparaturen
- Führen Sie detaillierte Wartungsaufzeichnungen
Die Zukunft der Durchflussregelventile
Die Technologie macht Durchflussregelventile intelligenter und effizienter.
Intelligente Ventiltechnologie
Integration des Internets der Dinge (IoT).
Moderne Ventile verfügen über Sensoren für Druck, Temperatur, Durchfluss und Vibration. Sie sammeln kontinuierlich Daten und können über Smartphones oder Computer aus der Ferne überwacht werden. Cloudbasierte Systeme analysieren diese Daten, um Optimierungsvorschläge zu liefern.
Anwendungen der künstlichen Intelligenz
KI-Algorithmen können vorhersagen, wann Ventile gewartet werden müssen, bevor sie ausfallen. Sie passen die Ventileinstellungen automatisch an sich ändernde Bedingungen an und können ungewöhnliche Betriebsmuster erkennen, die auf Probleme hinweisen könnten.
Digitale Zwillingstechnologie
Ingenieure erstellen virtuelle Kopien physischer Ventile, die die Leistung simulieren und Tests in virtuellen Umgebungen ermöglichen. Dies trägt dazu bei, Designs zu optimieren und Bediener zu schulen, ohne die reale Ausrüstung zu gefährden.
Industrie 4.0-Integration
Systemkonnektivität
Moderne Ventile kommunizieren über industrielle Netzwerke und verarbeiten Daten lokal, um schneller reagieren zu können. Sie lassen sich nahtlos in Fertigungsausführungssysteme integrieren und nutzen standardisierte Kommunikationsprotokolle.
Erhöhte Automatisierung
Systeme arbeiten mit minimalem menschlichen Eingriff, koordinieren mehrere Ventile automatisch und optimieren ihre eigene Leistung. Sie können bestimmte Fehler sogar automatisch diagnostizieren und beheben.
Nachhaltigkeitstrends
Energieeffizienz
Neue Designs gewinnen Energie aus Druckunterschieden zurück, reduzieren den Energieverbrauch des Systems durch präzise Steuerung und optimieren gesamte Systeme für maximale Effizienz.
Umweltanforderungen
Strengere Vorschriften erfordern geringere Emissionen, nachhaltige Materialien, bessere Recyclingprogramme und umweltfreundlichere Herstellungsprozesse.
Erfolgsgeschichten aus der Praxis
Öl- und Gasindustrie
Ein großes Rohrleitungsunternehmen installierte intelligente Durchflussregelventile, die fünf Jahre lang die manuelle Wartung überflüssig machten und gleichzeitig eine präzise Kontrolle mehrphasiger Flüssigkeiten gewährleisteten.
Wasseraufbereitung
Ein städtisches Wassersystem nutzte 24-Zoll-Druckminderventile, um seine Verteilerleitungen zu schützen und gleichzeitig einen konstanten Wasserdruck in der gesamten Stadt aufrechtzuerhalten.
Herstellung
Eine Automobilmontagelinie verbesserte die Produktionsgenauigkeit um 15 %, nachdem pneumatische Durchflussregelventile installiert wurden, die die Roboterbewegungen präzise steuerten.
Erfahren Sie mehr über Durchflussregelventile
Wenn Sie mehr über Durchflussregelventile erfahren möchten, finden Sie hier einige großartige Ressourcen:
Online-Lernen
- Lehrreiche YouTube-Kanäle bieten ausführliche Erklärungen mit Animationen
- Hersteller-Websites bieten Auswahlhilfen und technische Informationen
- Branchenverbände bieten Webinare und Fachbeiträge an
Berufliche Entwicklung
- Ventilhersteller bieten Schulungen an
- Ingenieurschulen bieten umfassende Programme an
- Auf Branchenkonferenzen werden die neuesten Technologien und Anwendungen vorgestellt
Praktische Erfahrung
- Besuchen Sie Messen, um Gerätevorführungen zu sehen
- Nehmen Sie nach Möglichkeit an Werksbesichtigungen teil
- Treten Sie professionellen Organisationen bei, um Networking- und Lernmöglichkeiten zu nutzen
Durchflussregelventile sind wesentliche Komponenten, die dafür sorgen, dass unsere moderne Welt reibungslos funktioniert. Vom Wasser, das aus Ihrem Wasserhahn kommt, bis zum Kraftstoff, der durch die Rohrleitungen fließt, sorgen diese Geräte dafür, dass sich alles mit der richtigen Geschwindigkeit und dem richtigen Druck bewegt.
Mit fortschreitender Technologie werden Durchflussregelventile immer intelligenter, effizienter und umweltfreundlicher. Sie integrieren sich in digitale Systeme, prognostizieren ihren eigenen Wartungsbedarf und optimieren die Leistung automatisch.
Ganz gleich, ob Sie als Ingenieur Ventile für ein neues System auswählen, als Techniker bestehende Geräte warten oder einfach nur wissen möchten, wie die Dinge funktionieren: Das Verständnis von Durchflussregelventilen hilft Ihnen, die komplexen Systeme zu verstehen, die unser tägliches Leben unterstützen.
Die Zukunft der Durchflussregelventile ist rosig: Innovationen in den Bereichen intelligente Technologie, Nachhaltigkeit und Systemintegration sorgen weiterhin für eine bessere Leistung und verringern gleichzeitig die Umweltbelastung. Indem wir über diese Entwicklungen informiert bleiben und Best Practices für Auswahl und Wartung befolgen, können wir sicherstellen, dass diese wichtigen Komponenten uns auch in den kommenden Jahren weiterhin gute Dienste leisten.
