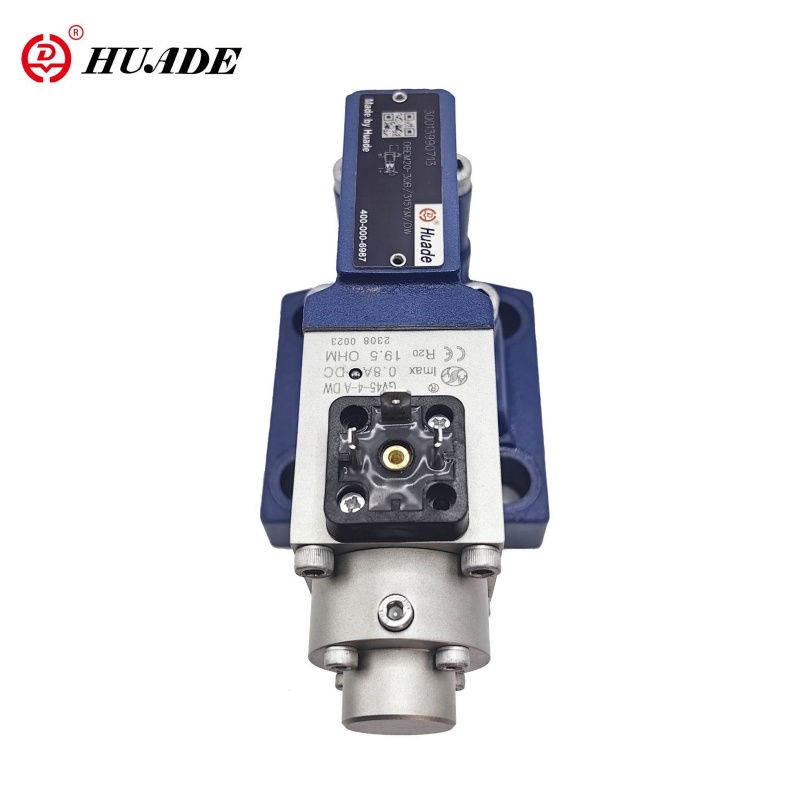

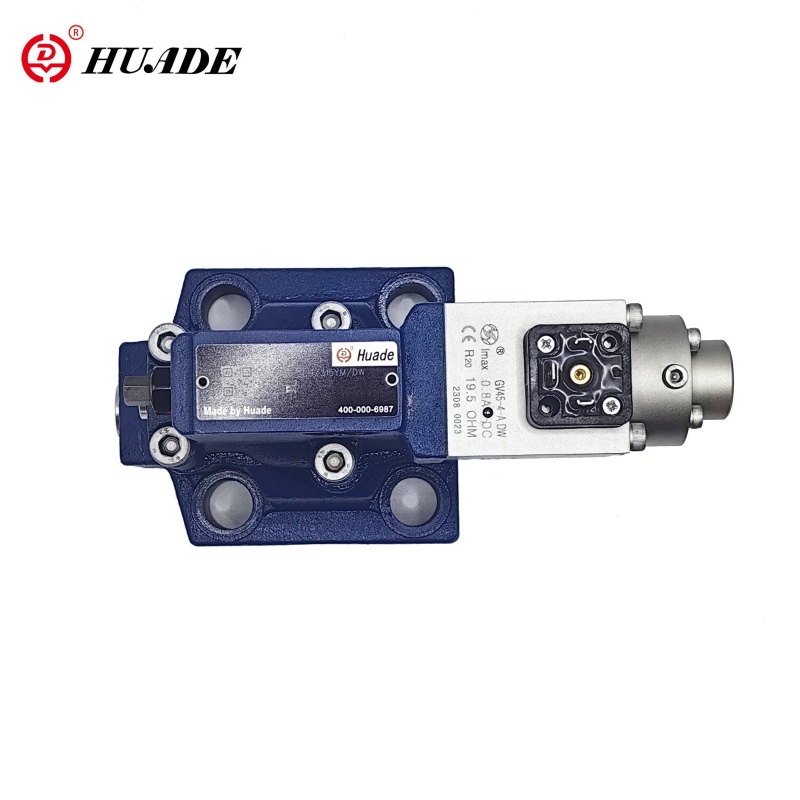

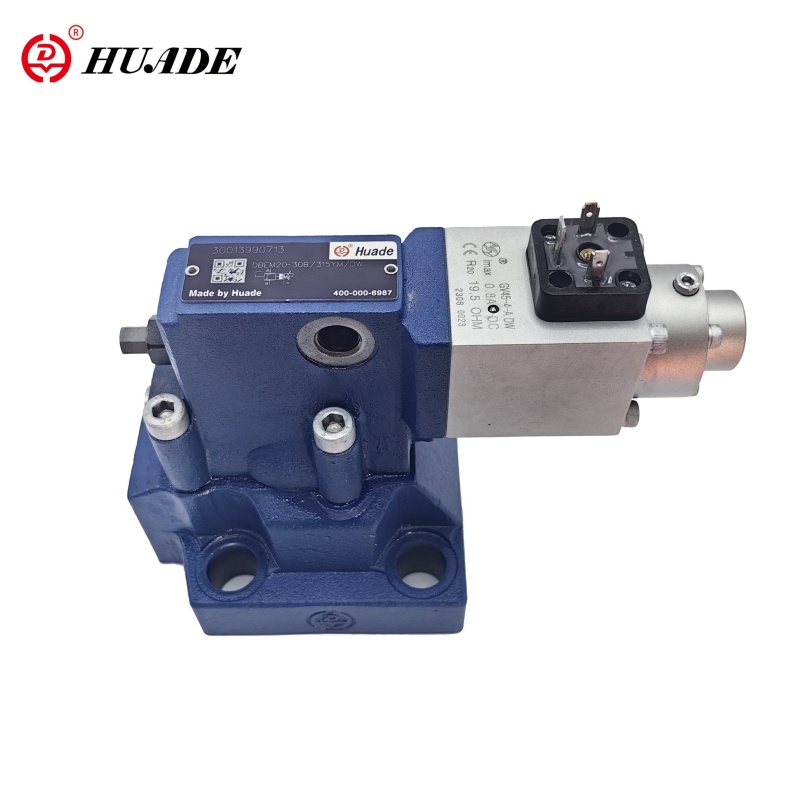

Als Vertriebsunternehmen von Huade Hydraulic liefert Huafilter die Huade -Marke Proportional Druckentlastungsventil DBEM. In den ersten Jahren hatte Huade Hydraulic zwei langfristige Zusammenarbeit mit Rexroth, die sieben Jahre lang dauerten. Danach führte Huade Hydraulic fortschrittliche Produktionstechnologie von Rexroth ein, sodass sein proportionales Ventil mit denen von Rexroth vollständig austauschbar ist, jedoch zu einem niedrigeren Preis.
Das Pilot-betriebene proportionale Hilfsventil ist ein mit Pilot betriebener Hilfventil, der mit einer integrierten elektronischen Komponente (OBE) ausgestattet ist. Es wird in erster Linie verwendet, um den Arbeitsdruck von Hydrauliksystemen zu begrenzen und die stufenlose Einstellung des Systemdrucks durch elektrische Kontrollsignale bereitzustellen. Dieses proportionale Ventil verfügt über präzise Kontrolleigenschaften, stabilen Druck und eine gute dynamische Reaktion, wodurch es in verschiedenen Hydrauliksystemen häufig verwendet wird, die eine präzise Druckregelung erfordern.
Produktparameter des proportionalen Druckentlastungsventils DBEM
Hydraulische Daten
MAX. Operating Druckanschlüsse A. B und X (MPA)
31.5
Rückdruck (MPA)
Port Y, getrennt und bei Null zum Panzer Druck
Max. SETTABLE DRUCK (MPA)
5. 10. 20. 31.5 Gleich wie Druckstufe
Min. SETTABLE DRUCK (MPA)
Siehe charakteristische Kurven
Max. Drucksicherheit (MPA)
Sichtdruck
5
10
20
31.5
1 bis 62
1 bis 122
1 bis 222
1 bis 342
Max. Fluss (l/min)
10
20
30
200
400
600
Pilotfluss (l/min)
0,7 bis 2
Linearität (%)
± 3,5
Wiederholbarkeit (%)
<± 2
Typische Variation (%)
<± 2 max. Druck
Hysterese (%)
Mit Anstieg ± 1,5 maximal.pressur. ohne Anstieg ± 4,5 von Max.Pressur
Der Kaltwert bei 20 ℃ beträgt 19,5; Max.wam -Wert beträgt 28,8
Druckflüssigkeitstemperaturbereich (℃)
+50
Arbeitszustand
Weitermachen
Ventilschutz
IP65
Elektrische Verbindungen
Stecker
Produktmerkmal und Anwendung von proportionalem Druckentlastungsventil DBEM
Merkmale:
▶ Für die Subplate -Montage
▶ Eingeschlossen im Block
▶ Optionale zusätzliche maximale Druckbegrenzung mittels eines federbelasteten Pilotsteuerventils
▶ Ventil und elektronische Steuerung bilden eine Quelle
Anwendung:
Das Pilot-betriebene proportionale Entlastungsventil wird in verschiedenen Hydrauliksystemen häufig verwendet, die eine präzise Druckregelung erfordern, wie z. B. Injektionsformmaschinen, Stanzmaschinen und hydraulische Pressen. In diesen Anwendungen gewährleistet das DBEM -Ventil einen stabilen Betrieb des Hydrauliksystems und verbessert die Produktionseffizienz.
Funktion und Abschnitt proportionaler Druckentlastungsventil DBE
Diese Ventile bestehen grundsätzlich aus dem Pilotsteuerventil (1) mit proportionalem Magnet (2) und dem Hauptventil (3) mit Hauptspuleneinsatz (4).
Typ DBE:
Die Einstellung des Drucks ist der Befehlswert abhängig über einen proportionalen Magneten (2). Der in Port A vorhandene Druck an der Unterseite der Hauptspule (4). Gleichzeitig wirkt dieser Druck auf der federbelasteten Seite der Hauptspule (4) über den Öffnung (5). Die hydraulische Kraft wirkt auf den Pilotpopet (6). Wenn die hydraulische Kraft über die Magnetkraft kommt, öffnet sich der Pilotpopet (6). Aufgrund der Tatsache, dass das Pilotöl jetzt über Port Y zum Tank fließen kann, tritt bei der Hauptspule (4), die auf der Hauptspule wirkt, ein und hebt es gegen die Kraft der Rücklaufquelle. Die Verbindung von A nach B ist geöffnet und es gibt keinen Druckstieg mehr
Geben Sie DBEM ein:
Optional kann das Ventil mit einem zusätzlichen federbelasteten Pilotsteuerventil zur maximalen Drucksicherheit (redundanter Drucksicherheit) geliefert werden (redundanter Drucksicherheit).
Struktur von Proportionaldruck -Entlastungsventil DBEM
Symbol des proportionalen Druckentlastungsventils DBEM
