Bei der Arbeit mit hydraulischen Systemen kann die Wahl des richtigen Wegeventils entscheidend für den Betrieb sein. Das Wegeventil WMM 10 von Bosch Rexroth ist aus gutem Grund zu einer beliebten Wahl in der Industrie geworden. Dieses manuell betätigte Ventil bewältigt hohe Drücke und hohe Durchflussraten und bietet gleichzeitig eine Zuverlässigkeit, die ihresgleichen sucht.
Was das WMM 10 auszeichnet
Das Wegeventil WMM 10 ist für die manuelle Steuerung von Hydraulikflüssigkeit in Industriemaschinen konzipiert. Was ihn auszeichnet, ist seine Fähigkeit, an den Anschlüssen P, A und B Drücke von bis zu 315 bar und Durchflussraten von bis zu 160 Litern pro Minute zu bewältigen. Diese Zahlen sind wichtig, weil sie es dem Ventil ermöglichen, große hydraulische Aktuatoren zu steuern, ohne Kompromisse bei der Reaktionszeit oder Präzision einzugehen.
Das Ventil verfügt über ein einfaches, aber effektives Design. Wenn Sie den manuellen Griff bewegen, verschiebt er eine interne Spule, die den Hydraulikflüssigkeitsfluss umleitet. Diese direkte mechanische Verbindung gibt dem Bediener sofortiges Feedback und Kontrolle, was besonders beim Einrichten der Maschine oder in Notfallsituationen wertvoll ist. Die Schaltzeit liegt typischerweise zwischen 10 und 45 Millisekunden, abhängig von der Ölviskosität und der Kraft, die Sie auf den Griff ausüben.
Verstehen der technischen Spezifikationen
Das Wegeventil WMM 10 folgt dem NG10-Größenstandard, auch bekannt als D05 oder CETOP 5. Diese Standardisierung bedeutet, dass das Ventil andere NG10-Ventile ersetzen kann, ohne Ihre Montageplatte zu verändern. Das Ventil wiegt zwischen 3,3 und 4,4 Kilogramm und kann in jeder Position eingebaut werden, was Ihnen Flexibilität bei der Systemgestaltung bietet.
Ein Detail, das oft übersehen wird, ist die Druckbegrenzung am Rücklaufanschluss. Während die Arbeitsanschlüsse 315 bar aushalten, erreicht der T-Anschluss (Rücklaufleitung) maximal 160 bar. Dieser Unterschied ist wichtig, wenn Sie Ihren Hydraulikkreislauf entwerfen. Hohe Druckspitzen in der Rücklaufleitung können dazu führen, dass die Spule blockiert oder sich unerwartet bewegt. Aus diesem Grund konstruieren viele Ingenieure spezielle Niederdruck-Rücklaufleitungen für Systeme, die das Wegeventil WMM 10 verwenden.
Die zum Schalten des Ventils erforderliche Betätigungskraft hängt von der Konfiguration ab. Modelle mit Federrückstellung benötigen eine Kraft von 18 bis 20 Newton, während Versionen mit Rastung (im Modellcode mit „F“ gekennzeichnet) 30 bis 40 Newton erfordern. Die Rastfunktion arretiert die Spule in ihrer Position, was nützlich ist, wenn Sie eine Ventileinstellung beibehalten müssen, ohne den Griff festhalten zu müssen.
So lesen Sie den Modellcode
Wenn Sie den Modellcode kennen, können Sie das richtige Ventil bestellen. Ein typischer Code wie 4WMM10E5X/F zerfällt in bestimmte Komponenten. Die „4“ gibt vier Anschlüsse an, „WMM“ zeigt an, dass es sich um ein manuell betätigtes Hebelventil handelt, „10“ bezieht sich auf die NG10-Größe, „E“ beschreibt die Spulenkonfiguration (in diesem Fall sind alle Anschlüsse in Neutralstellung blockiert), „5X“ identifiziert die Komponentenserie und „F“ bedeutet, dass es über einen Rastmechanismus verfügt.
Das Spool-Symbol macht einen echten Unterschied im Verhalten Ihres Systems. Ein „E“-Kolben blockiert alle Anschlüsse in der neutralen Position, was ein Abdriften Ihrer Stellantriebe verhindert. Eine „W“-Spule verbindet alle Anschlüsse im Neutralzustand mit dem Tank, wodurch die Pumpe entlastet und die Wärmeentwicklung reduziert wird. Eine „J“-Spule erzeugt eine Reihenschaltung, die sich gut für den Betrieb bei niedriger Drehzahl eignet. Die Wahl des falschen Spool-Typs kann zu Leistungsproblemen führen. Es lohnt sich daher, sich die Zeit zu nehmen, um die Anforderungen Ihres Systems zu verstehen.
Kompatibilität der Hydraulikflüssigkeit
Das Wegeventil WMM 10 arbeitet mit verschiedenen Hydraulikflüssigkeiten, jede Art hat jedoch spezifische Anforderungen. Standard-Mineralöle wie HL oder HLP funktionieren entweder mit NBR- oder FKM-Dichtungen und funktionieren normal über den gesamten Druckbereich. Biologisch abbaubare Optionen wie HETG-Flüssigkeiten verwenden ebenfalls NBR- oder FKM-Dichtungen, während HEES-Flüssigkeiten speziell FKM-Dichtungen erfordern.
Besondere Herausforderungen stellen wasserhaltige feuerbeständige Flüssigkeiten (HFC) dar. Beim Einsatz von HFC-Flüssigkeiten mit dem Wegeventil WMM 10 muss die Druckdifferenz auf 50 bar statt der üblichen 315 bar begrenzt werden. Auch die erwartete Lebensdauer des Ventils sinkt bei HFC-Flüssigkeiten um 50 bis 100 Prozent. Außerdem müssen Sie den Rücklaufanschluss auf etwa 20 Prozent der Arbeitsdruckdifferenz vorspannen, um Kavitation zu verhindern. Diese zusätzlichen Anforderungen erhöhen Ihre Gesamtbetriebskosten. Berücksichtigen Sie dies also bei Ihrer Entscheidung, wenn Sie HFC-Flüssigkeiten in Betracht ziehen.
Die Betriebstemperaturbereiche variieren je nach Dichtungsmaterial. NBR-Dichtungen funktionieren bei minus 30 bis plus 80 Grad Celsius für die Flüssigkeit selbst, während die Umgebungstemperatur zwischen minus 20 und plus 70 Grad Celsius bleiben sollte. FKM-Dichtungen bieten leicht unterschiedliche Bereiche für die Flüssigkeitstemperatur, die von minus 20 bis plus 80 Grad Celsius reichen.
Halten Sie Ihr System sauber
Die Sauberkeit des Öls macht einen großen Unterschied in der Ventilleistung. Das Wegeventil WMM 10 erfordert eine Flüssigkeitsreinheit von ISO 4406 Klasse 20/18/15 oder besser. Dies mag wie ein technischer Overkill erscheinen, aber Verschmutzung ist die häufigste Ursache für das Festsitzen der Spule in handbetätigten Ventilen. Selbst kleine Partikel können sich zwischen Spule und Bohrung verklemmen und dazu führen, dass das Ventil hängen bleibt oder sich schwergängig bewegt.
Der Einbau eines hochwertigen Filtersystems zahlt sich auf lange Sicht aus. Die mittlere Zeit bis zum gefährlichen Ausfall (MTTFd) des Ventils beträgt unter sauberen Bedingungen 150 Jahre, was zeigt, dass das Ventil selbst äußerst zuverlässig ist. Die meisten Ausfälle sind auf äußere Faktoren wie verunreinigtes Öl, unsachgemäße Installation oder Betrieb außerhalb des angegebenen Druckbereichs zurückzuführen.
Häufige Probleme und Lösungen
Das Festsitzen des Kolbens ist das häufigste Problem beim Wegeventil WMM 10. Dies geschieht meist, wenn sich Partikel um den Kolben herum ansammeln oder wenn bei niedrigen Temperaturen mit hochviskosem Öl gearbeitet wird. Die Lösung besteht darin, die richtige Ölreinheit aufrechtzuerhalten und sicherzustellen, dass die Viskosität Ihrer Hydraulikflüssigkeit im Bereich von 2,8 bis 500 Quadratmillimetern pro Sekunde bleibt.
Bei Versionen mit Rastung kann es zu unerwarteten Spulenbewegungen kommen, wenn Druckspitzen in der Rücklaufleitung die Haltekraft von 30 bis 40 Newton übersteigen. Dies stellt ein Sicherheitsrisiko dar, da das Ventil ohne Bedienereingabe seine Position ändern könnte. Durch den Einbau eines Rückschlagventils in die Rücklaufleitung oder die Gestaltung eines separaten Niederdruck-Rücklaufkreislaufs lässt sich dieses Problem lösen.
Mit der Zeit kommt es zu Dichtungslecks, da die Dichtungen durch den normalen Betrieb verschleißen. Eine regelmäßige Inspektion erkennt dies frühzeitig, bevor kleine Lecks zu großen Problemen werden. Achten Sie beim Austausch von Dichtungen darauf, dass das Dichtungsmaterial auf den Typ Ihrer Hydraulikflüssigkeit abgestimmt ist.
Preise und Alternativen

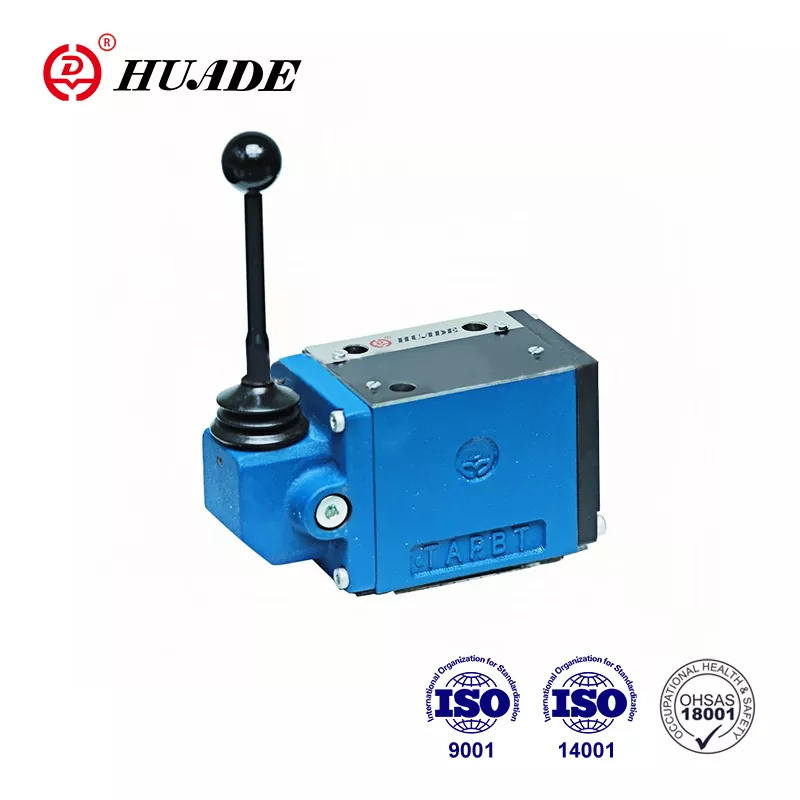

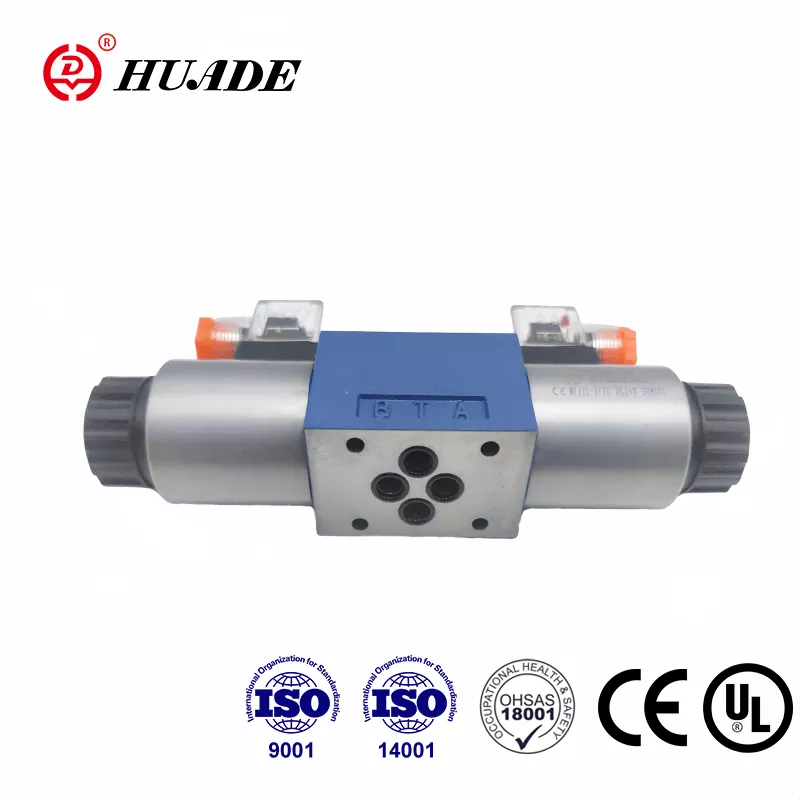

Das Wegeventil WMM 10 von Bosch Rexroth kostet für OEM-Teile typischerweise zwischen 1.091 und 1.114 USD. Dieser Preis spiegelt die technische Qualität und Zertifizierung wider, die mit der Marke Rexroth einhergeht. Kostengünstigere Alternativen von Herstellern wie Huade kosten zwischen 38 und 132 US-Dollar und bieten NG10-Kompatibilität, sind jedoch mit Risiken verbunden.
Chinesische Hersteller produzieren funktionsähnliche Ventile zu deutlich günstigeren Preisen. Huade bietet ein WMM 10-Äquivalent an, das den Grundspezifikationen von 315 bar Druck und 160 Litern pro Minute Durchfluss entspricht. Es stellt sich die Frage, ob die Kosteneinsparungen die potenziellen Risiken in Bezug auf Präzision, Dokumentationsqualität und langfristigen Support rechtfertigen.
Achten Sie beim Vergleich von Alternativen genau auf die tatsächlichen Spezifikationen und nicht nur auf die Modellnummer. Einige NG6-Ventile verwenden ähnliche Namenskonventionen, verarbeiten aber nur 80 Liter pro Minute, was zu einem Engpass in Ihrem System führen würde. Stellen Sie sicher, dass jede Alternative tatsächlich die Kapazität von 160 Litern pro Minute bietet, die das Wegeventil WMM 10 für größere Antriebe geeignet macht.
Best Practices für die Installation
Die fachgerechte Montage des Wegeventils WMM 10 beginnt bereits bei der Montagefläche. Das Ventil wird auf einer Unterplatte montiert, die den Normen DIN 24340 A oder ISO 4401-05-04-0-05 entspricht. Ziehen Sie die Befestigungsschrauben mit dem vorgeschriebenen Drehmoment an und verwenden Sie die richtigen Dichtungen zwischen Ventil und Unterplatte. Selbst kleine Installationsfehler können zu internen Undichtigkeiten oder verminderter Leistung führen.
Die Dimensionierung von Rohren ist wichtiger, als vielen Menschen bewusst ist. Wenn sich die Durchflussraten 160 Litern pro Minute nähern, führen unterdimensionierte Rohrleitungen zu übermäßigen Druckverlusten und Wärmestau. Aufgrund der geringeren Druckstufe am T-Anschluss muss insbesondere die Rücklaufleitung ausreichend dimensioniert werden.
Bei Systemen mit hohen transienten Durchflussraten verhindert der Einbau einer Drosselpatrone im P-Kanal Stoßwellen und Kavitation. Eine B08-Kartusche mit einer 0,8-Millimeter-Öffnung bietet einen guten Ausgangspunkt, auch wenn Ihre spezifische Anwendung möglicherweise angepasst werden muss. Diese kleine Ergänzung verlängert die Ventillebensdauer erheblich in Systemen mit plötzlichen Lastwechseln.
Wartungsstrategie
Ein proaktiver Wartungsansatz maximiert die potenzielle Lebensdauer des Wegeventils WMM 10 von 150 Jahren. Eine regelmäßige Ölanalyse erkennt Verschmutzungsprobleme, bevor sie das Ventil beschädigen. Die Tests sollten mindestens Partikelanzahl, Viskosität und Feuchtigkeitsgehalt umfassen.
Die Filterwechselintervalle hängen von Ihrer Betriebsumgebung und der Verschmutzungsrate ab. In Umgebungen mit hohem Staubgehalt kann ein monatlicher Filterwechsel erforderlich sein, während saubere Industrieumgebungen mehrere Monate in Anspruch nehmen können. Warten Sie nicht, bis Differenzdruckalarme ausgelöst werden, bevor Sie Filter wechseln, da möglicherweise bereits Schäden aufgetreten sind.
Der Dichtungsaustausch erfolgt nach einem vorhersehbaren Zeitplan, der auf Betriebsstunden und Druckzyklen basiert. Wenn Sie Ersatzdichtungssätze vorrätig haben, werden Ausfallzeiten reduziert, wenn ein Austausch erforderlich wird. Dokumentieren Sie Ihre Wartungsaktivitäten, um Muster zu erstellen, die dabei helfen, zukünftige Anforderungen vorherzusagen.
Wann Sie sich für das WMM 10 entscheiden sollten
Das Wegeventil WMM 10 zeichnet sich besonders bei Anwendungen aus, bei denen die manuelle Steuerung Vorteile gegenüber der elektrischen Betätigung bietet. Maschineneinrichtungsvorgänge profitieren häufig von der direkten Haptik und unmittelbaren Reaktion manueller Ventile. Notbetätigungssysteme bevorzugen auch manuelle Ventile, da sie auch bei Stromausfällen funktionieren.
Typische Anwendungen für den WMM 10 sind große Baumaschinen, Werkzeugmaschinen und Pressen. Die Kombination aus hoher Druckkapazität und hoher Durchflussrate wird den Anforderungen großer Hydraulikzylinder und -motoren gerecht. Die Rastoption eignet sich gut für Positionierungsanwendungen, bei denen Sie eine Einstellung sperren müssen, während Sie sich anderen Aufgaben widmen.
Allerdings ist das Ventil nicht für jede Situation ideal. Automatisierte Systeme, die eine Fernsteuerung benötigen, sollten stattdessen elektrisch betätigte Ventile verwenden. Anwendungen, die eine präzise Durchflussregelung erfordern, die über einfaches Ein-Aus-Schalten hinausgeht, erfordern möglicherweise Proportionalventile. Das Verständnis dieser Einschränkungen hilft Ihnen bei der Auswahl des richtigen Ventils für Ihre spezifischen Anforderungen.
Abschließende Überlegungen
Das Wegeventil WMM 10 steht für ausgereifte Hydrauliktechnologie, die bei richtiger Anwendung zuverlässige Leistung liefert. Mit einem Nenndruck von 315 bar und einer Durchflusskapazität von 160 Litern pro Minute zählt es zu den leistungsstärkeren manuellen Ventilen in der Größenklasse NG10. Der 150-Jahres-MTTFd-Wert spiegelt solide Technik wider, obwohl die Erreichung dieses Ziels Aufmerksamkeit auf Systemsauberkeit und ordnungsgemäße Wartung erfordert.
Wenn Sie ein neues System entwerfen oder ein vorhandenes Ventil ersetzen, konzentrieren Sie sich darauf, die Ventilfunktionen an Ihre tatsächlichen Anforderungen anzupassen. Gehen Sie nicht davon aus, dass höhere Spezifikationen immer eine bessere Leistung bedeuten. Ein richtig dimensioniertes und gewartetes Wegeventil WMM 10 überdauert die meisten Maschinen, die es steuert.
Die Entscheidung zwischen OEM und Alternativlieferanten hängt letztendlich von Ihrer Risikotoleranz und Gesamtkostenkalkulation ab. Die anfänglichen Preisunterschiede sehen attraktiv aus, berücksichtigen jedoch den Wert des technischen Supports, der Dokumentationsqualität und der Garantieabdeckung. Bei kritischen Anwendungen, bei denen Ausfallzeiten mit hohen Kosten verbunden sind, ist die OEM-Option trotz des höheren Vorabpreises in der Regel finanziell sinnvoll.
Das Verständnis der technischen Details des Wegeventils WMM 10 hilft Ihnen, fundierte Entscheidungen über Spezifikation, Installation und Wartung zu treffen. Dieses Wissen führt direkt zu einer besseren Systemleistung und einer längeren Lebensdauer der Komponenten, was letztendlich zu einer Verbesserung Ihres Geschäftsergebnisses führt.
